AD9772AAST Vodič za čip: Pinout, značajke i izvedba

Radite s digitalnim signalima koji trebaju čist i stabilan analogni izlaz, a tu se AD9772AAST lijepo uklapa.Ovaj uređaj uzima paralelne podatke koji se brzo kreću i pretvara ih u precizne analogne signale na koje se možete osloniti.Dobivate 14-bitnu rezoluciju, veliku brzinu uzorkovanja i stabilno izlazno ponašanje koje se održava tijekom neprekidnog rada.Bez obzira oblikujete li valne oblike, upravljate putevima prijenosa ili gradite izvore signala, ovaj DAC vam daje predvidljive rezultate bez previše kompliciranja dizajna sustava.

Katalog

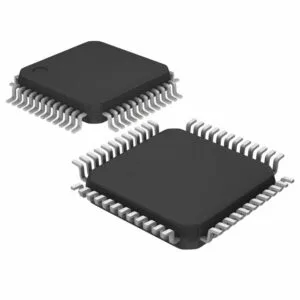

AD9772AAST Pregled

The AD9772AAST je 14-bitni digitalno-analogni pretvarač dizajniran za brzo generiranje signala u komunikacijskim i sinteznim sustavima.Pretvara paralelne digitalne podatke u precizne analogne izlaze pri visokim stopama ažuriranja, podržavajući stvaranje širokopojasnog valnog oblika.Uređaj se obično koristi u stazama odašiljača gdje je potrebna stabilna kontrola amplitude i ponovljivo ponašanje izlaza.Njegova struktura omogućuje jednostavno povezivanje s logikom digitalne obrade uz održavanje predvidljive kvalitete signala.Ovaj dio je prikladan za bežičnu infrastrukturu, širokopojasnu opremu i laboratorijske izvore signala koji se oslanjaju na dosljednu analognu pretvorbu.Tražite AD9772AAST?Kontaktirajte nas da provjerite trenutne zalihe, vrijeme isporuke i cijene.

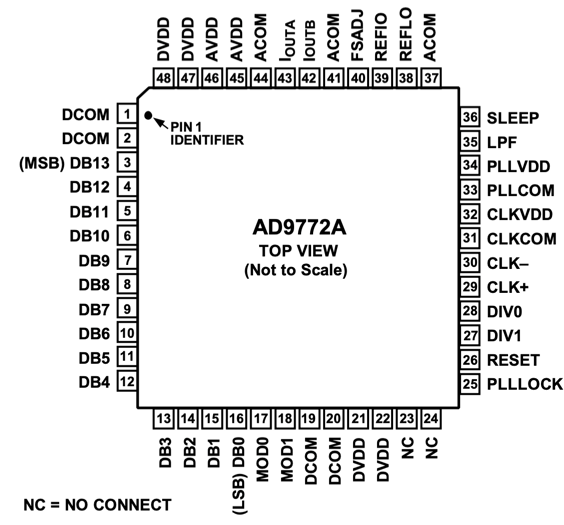

AD9772AAST Detalji o spojnici

Opis pina AD9772AAST

Pin br.	Mnemotehnika	Opis
1, 2, 19, 20	DCOM	Digitalni zajednički uzemljenje.
3	DB13	Najznačajniji bitni unos podataka.
4 do 15	DB12 do DB1	Paralelni digitalni ulazi podataka od bita 12 do bita 1.
16	DB0	Unos najmanjeg bita podataka.
17	MOD0	Kontrola odziva digitalnog visokopropusnog filtra, aktivni visoki, omogućuje poluvalno digitalno miješanje, četvrtvalno digitalno miješanje kada se visoko postavi s MOD1.
18	MOD1	Zero-stuffing način kontrole, aktivni visoki, omogućuje zero-stuffing, četvrtvalno digitalno miješanje kada se visoko postavi s MOD0.
21, 22, 47, 48	DVDD	Digitalni ulaz napona napajanja, 3,1 V do 3,5 V.
23, 24	NC	Nema veze, ostavite otvoreno.
25	PLLLOCK	Indikator zaključavanja petlje faznog zaključavanja ili izlaz takta 1× kada je PLL onemogućen, visoko označava da je PLL zaključan, maksimalni izlaz ventilatora manji od 10 pF.
26	RESETIRANJE	Ulaz za poništavanje unutarnjeg razdjelnika koji se koristi za sinkronizaciju unutarnjeg sata kada je PLL onemogućen.
27, 28	DIV1, DIV0	Pinovi za kontrolu omjera dijeljenja PLL predskalera.
29	CLK+	Neinvertirajući ulaz diferencijalnog takta, usmjeren na CLKVDD podijeljeno s dva.
30	CLK−	Invertirajući ulaz diferencijalnog takta, usmjeren na CLKVDD podijeljeno s dva.
31	CLKCOM	Zajednička referenca ulaza sata.
32	CLKVDD	Ulazni napon napajanja sata, 3,1 V do 3,5 V.
33	PLLCOM	Zajednička referenca fazne petlje.
34	PLLVDD	Napon napajanja petlje s faznim zaključavanjem, 3,1 V do 3,5 V, spojite na PLLCOM kako biste onemogućili množitelj PLL takta.
35	LPF	Čvor filtera PLL petlje, ostavljen otvoren osim ako je brzina ažuriranja ispod 10 MSPS, gdje je potrebna vanjska RC mreža.
36	SPAVAJ	Kontrolni ulaz za isključivanje, aktivan visok, spojite se na ACOM ako se ne koristi.
37, 41, 44	ACOM	Analogno zajedničko uzemljenje.
38	REFLO	Referentno uzemljenje za internu referencu od 1,2 V, spojite na AVDD da onemogućite internu referencu.

AD9772AAST CAD model

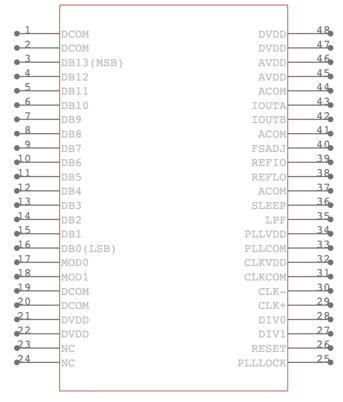

AD9772AAST simbol

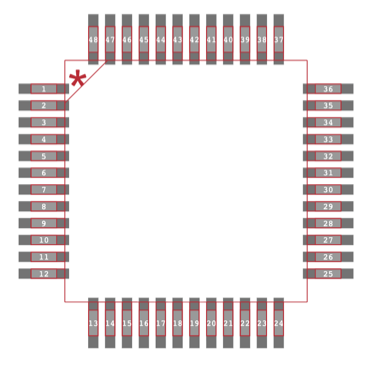

AD9772AAST Otisak

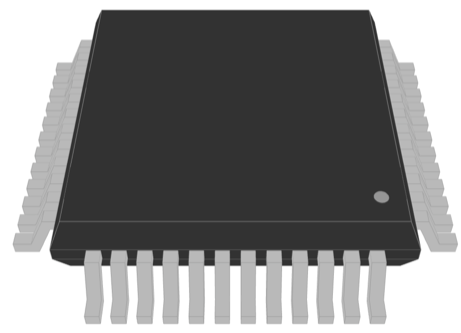

AD9772AAST 3D model

Značajke AD9772AAST

Četrnaest-bitna digitalno-analogna rezolucija

AD9772AAST pruža 14-bitnu rezoluciju, omogućujući finu kontrolu nad razinama izlaznog signala.Ova rezolucija podržava točan prikaz digitalno generiranih valnih oblika kada se pretvore u analogni oblik.Pomaže u održavanju glatkih prijelaza signala i stabilnog ponašanja amplitude u stazama generiranja signala.

Mogućnost uzorkovanja velike brzine do 160 MSPS

Uređaj podržava maksimalnu brzinu uzorkovanja od 160 MSPS, što omogućuje brzu konverziju tokova digitalnih podataka.Ova sposobnost uzorkovanja omogućuje AD9772AAST da rukuje širokopojasnim signalima bez gubitka dosljednosti vremena.Pogodan je za sustave koji zahtijevaju kontinuiranu brzu konverziju podataka.

Dinamička izvedba za puteve prijenosa signala

Pretvarač je dizajniran za pružanje stabilnih dinamičkih performansi u stazama odašiljanja signala.Održava dosljedno izlazno ponašanje pri obradi digitalnih ulaza koji se brzo mijenjaju.Ovo podržava čisto formiranje signala u aplikacijama za komunikaciju i sintezu.

Operativna struktura jedinstvene opskrbe

AD9772AAST je optimiziran za rad s jednim napajanjem, pojednostavljujući dizajn napajanja na razini sustava.Ova struktura smanjuje potrebu za više naponskih tračnica.Podržava izravnu integraciju u kompaktne digitalne i mješovite signalne platforme.

Integrirana CMOS DAC arhitektura velike brzine

Unutarnja CMOS DAC struktura podržava brzo prebacivanje i predvidljivo izlazno ponašanje.Ova arhitektura omogućuje učinkovitu digitalno-analognu pretvorbu uz održavanje dosljednog vremena signala.Podržava stabilan rad u širokom rasponu obrazaca podataka.

Nisko lažno izobličenje na izlazu

Uređaj je dizajniran za smanjenje lažnih izobličenja tijekom generiranja analognog signala.To pomaže u očuvanju točnosti valnog oblika u komunikacijskim aplikacijama.Čisto spektralno ponašanje podržava jasniju reprodukciju signala.

Kompaktni LQFP paket za površinsku montažu

AD9772AAST je smješten u LQFP paketu od 48 izvoda s otiskom 7 x 7 mm.Ovaj kompaktni oblik za površinsku montažu podržava prostorno ograničen dizajn.Omogućuje jednostavno postavljanje na standardne tiskane pločice.

TxDAC Plus integracija obitelji proizvoda

Kao dio TxDAC Plus serije, uređaj je usklađen s obitelji brzih digitalno-analognih pretvarača.Ovo pozicioniranje podržava dosljedne skupove značajki u povezanim dijelovima.Omogućuje lakši odabir unutar sličnih dizajna generiranja signala.

Tehničke specifikacije AD9772AAST

Svojstvo proizvoda	Vrijednost atributa
Proizvođač	Analog Devices, Inc.
Paket uređaja dobavljača	48-LQFP (7x7)
serije	TxDAC+®
Paket / Kutija	48-LQFP
Paket	torba
Vrsta montaže	Površinska montaža
Osnovni broj proizvoda	AD9772A
Razina osjetljivosti na vlagu (MSL)	3 (168 sati)
ECCN	EAR99
HTSUS	8542.39.0001

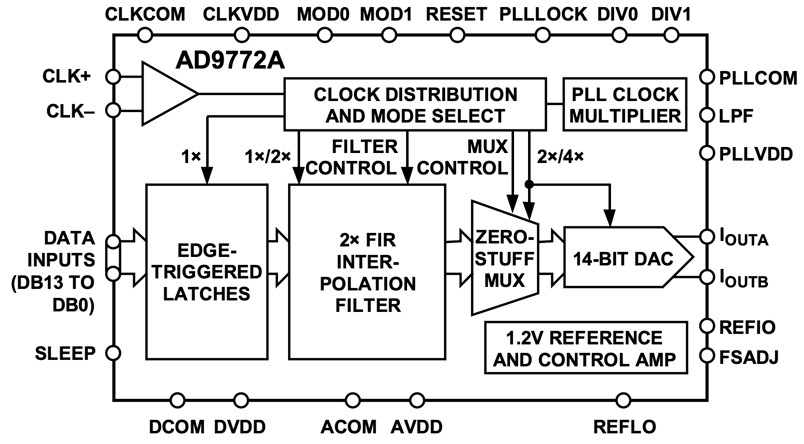

Funkcionalni blok dijagram AD9772AAST

Predstavlja interni put signala i arhitekturu kontrole AD9772AAST digitalno-analognog pretvarača, s pojedinostima o tome kako 14-bitni paralelni ulazni podaci prolaze kroz zasune pokrenute rubom, 2× FIR interpolacijski filter i zero stuffing multiplekser prije nego što dođu do DAC jezgre.Ulazi takta napajaju distribucijsku mrežu takta s izbornom podjelom i množiteljem takta temeljenim na PLL-u koji podržava veće interne radne brzine, dok logika odabira načina rada i kontrole filtera upravlja postavkama konfiguracije.Dijagram također identificira referentno i kontrolno pojačalo od 1,2 V na čipu, pinove za podešavanje vanjske reference, izlaze diferencijalne struje i zasebne analogne i digitalne domene napajanja i uzemljenja, pokazujući kako su funkcije mjerenja vremena, obrade podataka i prednaprezanja integrirane unutar uređaja.

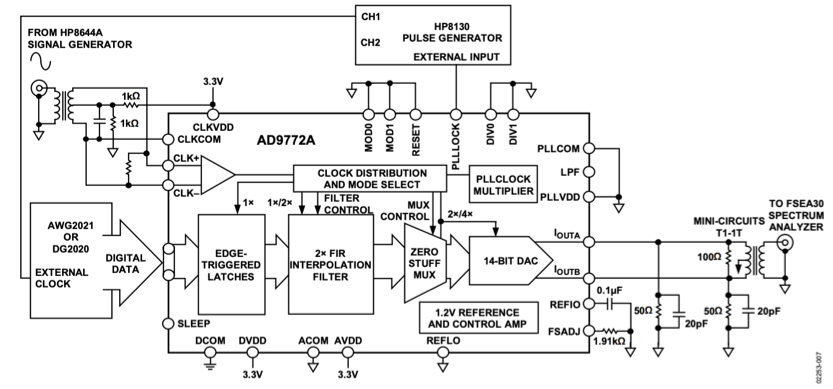

Osnovna postavka testa AC karakterizacije AD9772AAST

Definira referentnu mjernu konfiguraciju koja se koristi za procjenu izmjenične izvedbe AD9772AAST tijekom laboratorijskog testiranja.Digitalni podaci dostavljaju se iz generatora uzorka ili izvora signala i taktiraju u uređaj preko ulaza diferencijalnog takta, s dodatnom kontrolom generatora impulsa za resetiranje i pinove za odabir načina.Unutarnja distribucija takta, interpolacijski filtar i DAC stupnjevi rade pod kontroliranim naponima napajanja dok se izlazi diferencijalne struje usmjeravaju kroz mreže za usklađivanje impedancije i spojne komponente.Kondicionirani izlazni signal zatim se spaja na vanjsku ispitnu opremu kao što je analizator spektra, omogućujući mjerenje spektralne čistoće, izobličenja i karakteristika šuma pod definiranim radnim uvjetima.

Primjene AD9772AAST

Bežični komunikacijski odašiljači

AD9772AAST se koristi u sustavima bežičnih odašiljača gdje se digitalni podaci moraju pretvoriti u stabilne analogne signale prije prijenosa.Podržava visoke stope ažuriranja koje omogućuju glatko rukovanje shemama širokopojasne modulacije.To ga čini prikladnim za puteve odašiljača koji zahtijevaju predvidljivo izlazno ponašanje i dosljedno oblikovanje signala tijekom kontinuiranog rada.

Sustavi izravne digitalne sinteze

U sustavima izravne digitalne sinteze, AD9772AAST pretvara numerički generirane valne oblike u analogne signale s kontroliranom rezolucijom.Podržava preciznu reprodukciju valnog oblika u širokom frekvencijskom rasponu.To omogućuje sustavima sinteze da zadrže karakteristike ponovljive frekvencije i amplitude tijekom zadataka generiranja signala.

Generatori signala

Uređaj se obično primjenjuje u generatorima signala koji se koriste za rad na razvoju, provjeri i kalibraciji.Omogućuje precizan analogni izlaz izveden iz digitalnih uzoraka.To pomaže generatorima signala proizvesti čiste i ponovljive testne signale u različitim radnim uvjetima.

Oprema za ispitivanje i mjerenje

AD9772AAST integriran je u opremu za testiranje i mjerenje koja se oslanja na kontrolirane analogne izlaze za analizu i provjeru valjanosti.Njegovo ponašanje pretvorbe podržava stabilne razine signala tijekom vremena.Ova dosljednost pomaže u održavanju pouzdanih rezultata ispitivanja tijekom ponovljenih ciklusa mjerenja.

IF i obrada signala osnovnog pojasa

U lancima obrade signala srednje frekvencije i osnovnog pojasa, dio pretvara obrađene digitalne podatke u analogni oblik za daljnje rukovanje.Podržava glatke prijelaze signala i stabilne izlazne razine.To ga čini prikladnim za sustave koji obrađuju složene digitalne podatke prije analogne pretvorbe.

Širokopojasna komunikacijska infrastruktura

AD9772AAST se koristi u širokopojasnoj komunikacijskoj infrastrukturi gdje se kontinuirani tokovi podataka velike brzine moraju pretvoriti u analogne signale.Podržava širokopojasni rad koji zahtijevaju moderni komunikacijski standardi.To omogućuje infrastrukturnim sustavima da održavaju stabilan izlaz signala tijekom kontinuiranog prijenosa podataka.

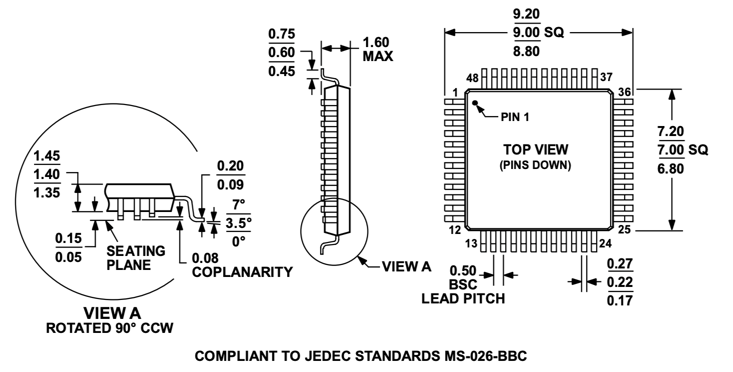

Okvirne dimenzije AD9772AAST

Definira mehaničke dimenzije paketa za četverostruki ravni paket s 48 izvoda niskog profila koji koristi AD9772AAST, s mjerenjima navedenim u milimetrima i usklađenim s JEDEC MS-026-BBC standardima.Pogled odozgo određuje kvadratni obris tijela, orijentaciju pina 1, ukupnu veličinu tijela i nagib kanapa, dok bočni i presječni pogledi pokazuju visinu paketa, ravninu sjedišta, debljinu kanapa i ograničenja koplanarnosti.Detaljni oblačići identificiraju maksimalne i minimalne tolerancije za duljinu vodiča i dimenzije tijela, podržavajući točan dizajn otiska PCB-a, poravnanje sklopa i provjeru mehaničkog zazora.

AD9772AAST Prednosti i nedostaci

Prednosti

• Visoka stopa uzorkovanja podržava generiranje širokopojasnog signala

• 14-bitna razlučivost uravnotežuje brzinu i točnost izlaza

• TxDAC Plus arhitektura prikladna za puteve prijenosa signala

• Kompaktni LQFP paket podržava guste PCB rasporede

• Stabilno ponašanje u generiranju IF i osnovnog signala

• Utvrđena uporaba u komunikacijskim i instrumentacijskim sustavima

Nedostaci

• Nema integriranog izlaznog pojačala

• Veća potrošnja energije od DAC uređaja manje brzine

• Rad samo s jednim kanalom

• Stariji dizajn u usporedbi s novijim DAC rješenjima

• Potreban je pažljiv raspored PCB-a za konzistentne rezultate velike brzine

AD9772AAST Alternative

Broj dijela	Proizvođač	Ključne značajke	Slučaj/napomene
AD9772AASTZ	Analog Devices Inc.	Precizni TxDAC+® digitalno-analogni pretvarač velike brzine s izlazom međuspremnika i LFBGA pakiranjem za površinsku montažu.	Prikladno za generiranje i modulaciju signala velike brzine u komunikacijama i instrumentaciji.
AD9772AASTZRL	Analog Devices Inc.	TxDAC+® DAC u pakiranju s vrpcom i kolutom za automatizirano sklapanje, nudi dosljedne performanse velike brzine.	Idealan za masovnu proizvodnju u sustavima koji zahtijevaju pouzdanu integraciju DAC-a.
AD9772AST	Analog Devices Inc.	DAC s međuspremnikom s paralelnim LVDS sučeljem i izloženim paketom jastučića za optimizirane toplinske performanse.	Koristi se u brzoj digitalnoj obradi signala, testiranju i mjerenju te komunikacijskoj opremi.

O tvrtki Analog Devices, Inc.

Analog Devices, Inc. je globalna tehnološka tvrtka usmjerena na dizajn komponenata za obradu analognih, mješovitih signala i digitalnih signala.Tvrtka opslužuje širok raspon tržišta, uključujući komunikacije, industrijske sustave, automobilsku elektroniku, zdravstvenu opremu i instrumente.Njegov portfelj proizvoda uključuje pretvarače podataka, pojačala, sučelja, senzore i rješenja za upravljanje napajanjem koja se koriste u složenim elektroničkim sustavima.Tvrtka je poznata po dugim životnim ciklusima proizvoda, snažnoj tehničkoj dokumentaciji i širokom ekosustavu koji podržava dizajn na razini sustava.Njegova se rješenja obično koriste tamo gdje je potrebno precizno rukovanje signalom i stabilan rad.

Zaključak

AD9772AAST ističe se kao pouzdan 14-bitni digitalno-analogni pretvarač izgrađen za generiranje signala velike brzine.Dobivate snažnu izvedbu uzorkovanja, čisto izlazno ponašanje i dizajn koji dobro funkcionira u sustavima prijenosa, sinteze i testiranja.Njegovo postavljanje s jednim napajanjem i kompaktni LQFP paket čine integraciju jednostavnijom.Uređaj također ima koristi od TxDAC Plus arhitekture, koja pomaže u održavanju stabilne kvalitete signala.Iako ne uključuje izlazno pojačalo, daje dosljedne rezultate kada je uparen s odgovarajućim vanjskim sklopovima.Sve u svemu, to je solidan izbor kada vam je potrebna brza i ponovljiva analogna pretvorba.
