Rešetka LFEC3E-3QN208C FPGA vodič: značajke, podatkovni list i alternative

Ako radite na projektima koji trebaju pouzdanu logičku kontrolu bez prelaska proračuna, FPGA LFEC3E-3QN208C vrijedi znati.Daje vam pravi spoj logike, memorije i I/O fleksibilnosti u kompaktnom paketu.U ovom ćete vodiču vidjeti njegove glavne značajke, kako to funkcionira iznutra, gdje ga možete koristiti, kako ga programirati i koje prednosti i ograničenja očekivati.

Katalog

Što je LFEC3E-3QN208C?

A LFEC3E-3QN208C je FPGA uređaj iz EC/ECP obitelji rešetke Semiconductor, osmišljen kao dio tvrtke Programirajuće logičke serije tvrtke ekonomske klase.Izgrađen za uravnoteženje troškovne učinkovitosti s pouzdanim performansama, ovaj uređaj nudi skalabilnu arhitekturu za implementaciju digitalne logike.Sufiks "QN208C" identificira svoj kompaktni 208-pinski paket, što ga čini prikladnim za integraciju gdje je prostor odbora zabrinjavajuće.Kao član zrele Latticeec/ECP obitelji, nosi obilježje fleksibilnosti i pouzdanog dizajna koji se nalazi u ovoj liniji proizvoda.

Tražite LFEC3E-3QN208C?Kontaktirajte nas kako biste provjerili trenutne zalihe, vrijeme i cijene.

LFEC3E-3QN208C

• Logika

LFEC3E-3QN208C pruža oko 3.100 logičkih elemenata koji se mogu koristiti za implementaciju digitalnih krugova, državnih strojeva i prilagođenih podataka.Ova razina gustoće prikladna je za dizajne srednjeg raspona kao što su komunikacijska sučelja, industrijska kontrola i ugrađena obrada.

• Memorija na čipu

Integrira oko 56.320 bita blok RAM -a i distribuiranog RAM -a, omogućujući pohranjivanje međuspremnika, tablica za pretraživanje ili male FIFOS izravno unutar FPGA.To smanjuje oslanjanje na vanjsku memoriju za mnoge zadatke podataka umjerene veličine.

• I/O resursi

Uređaj u 208-pinskom QFP paketu, uređaj podržava oko 140+ korisničkih I/O pinova, ovisno o konfiguraciji.To ga čini fleksibilnim za aplikacije koje zahtijevaju više sučelja, paralelne sabirnice ili povezanost miješanog signala.

• Radni napon

Jezgra djeluje na približno 1,2 V, pri čemu I/O banke podržavaju više naponskih standarda od 1,2 V do 3,3 V. Ova široka kompatibilnost omogućuje FPGA da se sučelja s modernim logikom niskog napona i naslijeđenim sustavima 3.3 V.

• System Clocking

Uređaj uključuje PLLS na čipu (SYSClock ™) koji mogu umnožiti, podijeliti ili ulazne satove pomaka faza.To omogućava generiranje preciznih unutarnjih satova za DDR sučelja, velike brzine podataka i sinkronizirane logičke domene.

• Podrška memorijskog sučelja

LFEC3E-3QN208C podržava DDR SDRAM sučelja do DDR-400 (200 MHz sata).To mu omogućuje mogućnost povezivanja izravno s vanjskim memorijskim čipovima za pohranu ili pufer većeg kapaciteta u aplikacijama koje intenzivne podatke.

• I/O standardi

Podržava širok raspon industrijskih standardnih signalnih protokola, uključujući LVCMOS, LVTTL, SSTL, HSTL, PCI i LVDS.To osigurava kompatibilnost sa širokim nizom procesora, ASIC -a i komunikacijskih sučelja.

• Programiranje u sustavu

FPGA se može programirati putem JTAG (IEEE 1149.1) i podržava rekonfiguraciju u sustavu.Zbog toga je razvoj, uklanjanje pogrešaka i nadogradnju na terenu izravno bez uklanjanja uređaja s PCB -a.

• Uklanjanje pogrešaka i analiza

Pruža podršku za rešetku logičkog analizatora ISPtracy, koji u vremenu istražuju interne signale.Ova značajka pojednostavljuje uklanjanje pogrešaka složenih logičkih dizajna bez potrebe za vanjskim sondama.

• Status životnog ciklusa

LFEC3E-3QN208C pripada obitelji rešetke EC, koja se sada smatra zrelom ili prekinutom linijom proizvoda.

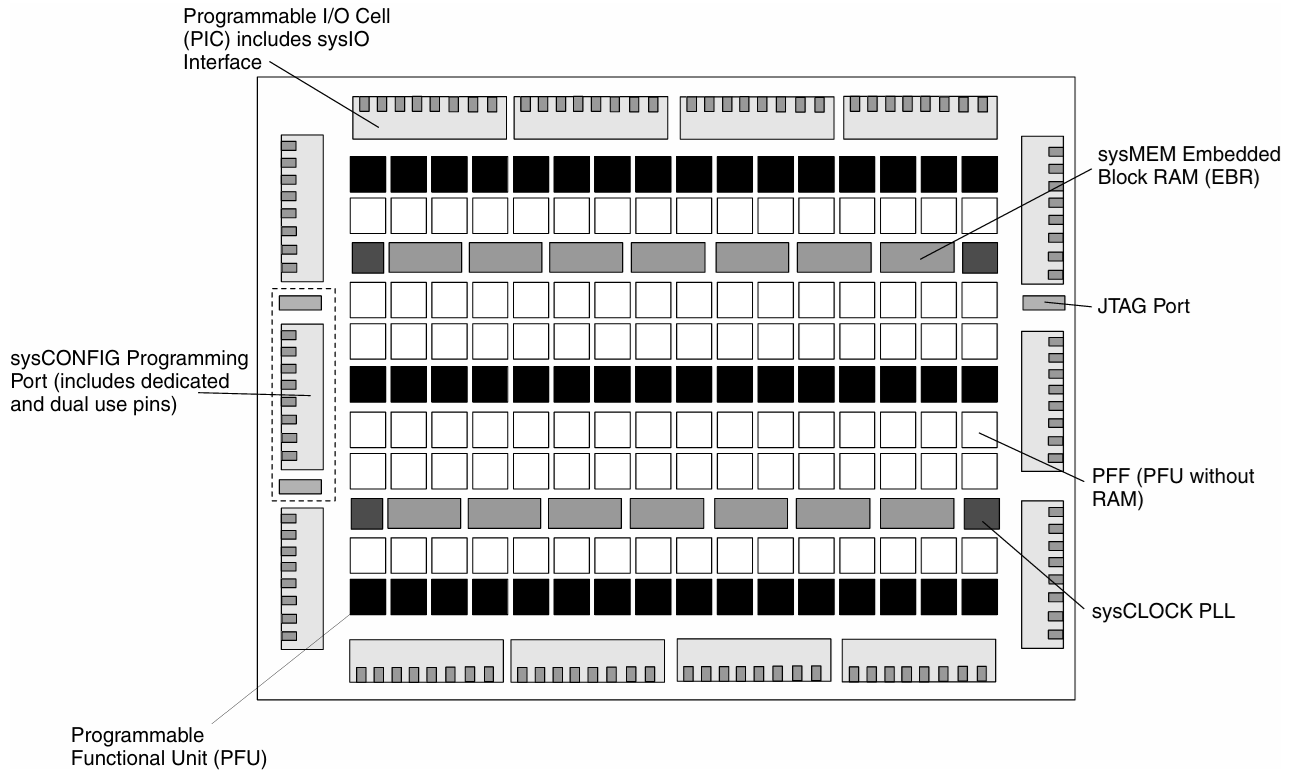

Rešetkasti dijagram bloka

Blok dijagram obitelji Latticeec FPGA (poput LFEC3E-3QN208C) pokazuje kako je njegova interna arhitektura organizirana za uravnoteženje logike, memorije i povezanosti.Oko rubova su programibilne I/O stanice (PICS), koje se bave komunikacijom s vanjskim uređajima i podržavaju višestruke naponske standarde za fleksibilno povezivanje.Iznutra je mreža ispunjena programirajućim funkcionalnim jedinicama (PFUS), gdje se implementira korisnička logika, dok namjenski Sysmem ugrađeni blok RAMS (EBRS) pruža memoriju velike brzine za punjenje i pohranu podataka.Resursi sustava uključuju SYSClock PLL-ove koji upravljaju stvaranjem i sinkronizaciju sata, osiguravajući stabilan rad visokih performansi i portove SYSCONFIG/JTAG, koji omogućuju programiranje i testiranje u sustavu.Ovaj aranžman čini FPGA svestranu, kombinirajući rekonfigurabilnu logiku, ugrađenu memoriju i robusnu I/O za širok raspon primjena u komunikacijskim, upravljačkim i ugrađenim sustavima.

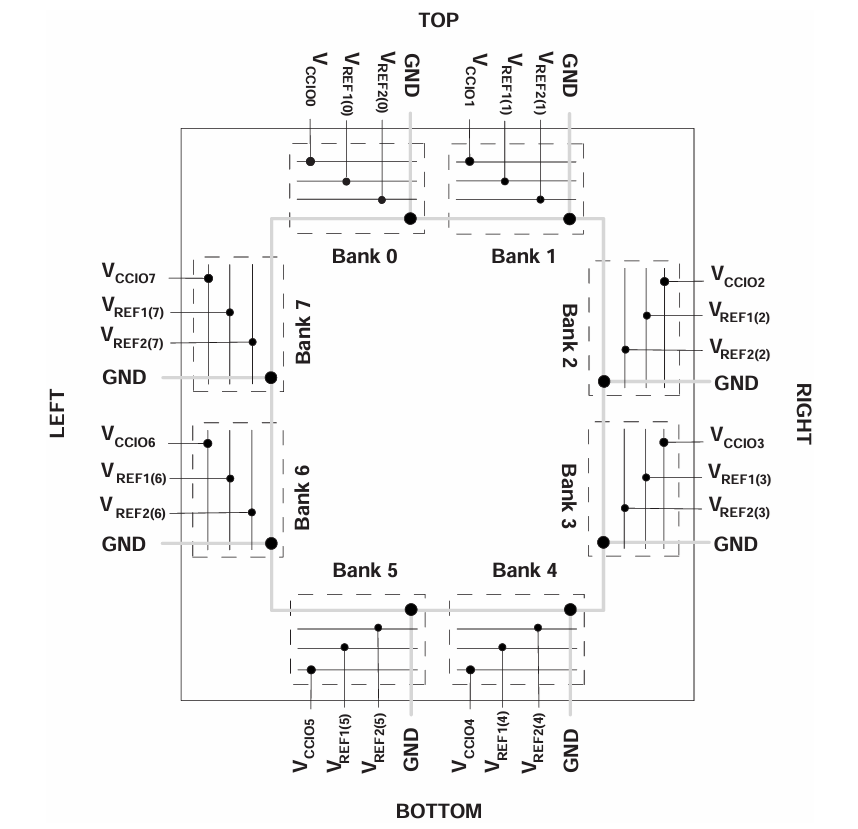

Rešetkasti dijagram banaka

Dijagram banaka Latticeec za uređaje poput LFEC3E-3QN208C ilustrira kako su I/O pinovi FPGA organizirani u osam banaka, a svaka ima vlastitih opskrbnih i referentnih napona.Svaka se banka može samostalno pokretati putem V_CCIO Igle, omogućujući FPGA -u da istovremeno podržavaju više I/O naponskih standarda (kao što su 1,2 V, 1,8 V, 2,5 V, ili 3,3 V).Svaka banka također uključuje v_Refals Igle, koji su izvrsni za određene standarde poput SSTL -a i HSTL -a, koji zahtijevaju referentne napone za postavljanje odgovarajućih logičkih pragova.Ova modularna struktura daje fleksibilnost za sučelje FPGA s različitim vanjskim komponentama kao što su procesori, memorija i periferna uređaja bez miješanja razine.Banka arhitektura poboljšava svestranost proizvoda i olakšava integriranje u sustave mješovitih napona, što je ključna prednost u industrijskim i komunikacijskim aplikacijama.

LFEC3E-3QN208C Specifikacije

Tip	Parametar
Proizvođač	Rešetka Pomiconductor Corporation
Niz	EC
Pakiranje	Pladanj
Status dijela	Zastario
Broj logičkih elemenata/stanica	3100
Ukupni RAM komadići	56.320
Broj I/O	145
Napon - napad	1.14V ~ 1.26V
Montažni tip	Površinski nosač
Radna temperatura	0 ° C ~ 85 ° C (TJ)
Paket / slučaj	208-bfqfp
Paket uređaja dobavljača	208-PQFP (28 × 28)
Broj osnovnog proizvoda	Lfec3

Lfec3e-3qn208c aplikacije

1. Ugrađeni upravljački sustavi

LFEC3E-3QN208C može poslužiti kao središnji logički kontroler u industrijskoj automatizaciji, robotici ili sustavima upravljanja motorom.Njegova reprogramirajuća arhitektura omogućava implementaciju prilagođenih stanja strojeva i vremenski kritične logike bez redizajniranja hardvera.S niskim naponom jezgre i više I/O banaka, integrira se bez obzira na moderne senzore i tradicionalne kontrolere.To ga čini idealnim za pouzdana, vremenski ugrađena kontrolna rješenja.

2. Premosti sučelja / pretvaranje protokola

Budući da FPGA podržava više I/O standarda i razine napona, može poslužiti kao most između različitih komunikacijskih protokola.Na primjer, može se prevesti između naslijeđenih sabirnica (poput PCI ili paralelnih sučelja) i novijih standarda poput LVD -a ili DDR memorije.Ova sposobnost pomaže proširiti život postojećih sustava, istovremeno omogućavajući integraciju novih uređaja.Takva fleksibilnost smanjuje potrebu za logikom vanjskog ljepila i ubrzava integraciju sustava.

3. Obrada signala u komunikaciji

LFEC3E-3QN208C može podnijeti osnovne DSP zadatke, uključujući filtriranje, otkrivanje pogrešaka ili rukovanje paketom u komunikacijskim sustavima.Njegov ugrađeni blok RAM -a i logičkih ćelija pružaju učinkovite resurse za punjenje i upravljanje strujama podataka.Prebacivanjem ovih funkcija iz mikroprocesora, ukupna propusnost sustava i reaktivnost poboljšavaju se.To ga čini prikladnim za bežične module, male osnovne stanice i mrežne opreme.

4. Test, mjerenje i instrumentacija

U ispitnoj i mjernoj opremi kao što su osciloskopi, zapisnici podataka ili logički analizatori, FPGA se može konfigurirati za snimanje, filtriranje i prethodno obradu podataka u vremenu.Njegove programibilne I/O banke omogućuju izravnu vezu s različitim razinama signala bez dodatnog kruga pretvorbe.Koristeći svoj ugrađeni RAM, privremeni podaci mogu se pohraniti i proslijediti vanjskim procesorima učinkovito.Ova sposobnost poboljšava točnost i smanjuje kašnjenje u aplikacijama za instrumentaciju.

5. Prototipiranje i prilagođeni hardverski akceleratori

Uređaj također može poslužiti kao platforma za hardversko prototipiranje ili male akceleratore.Može implementirati blokove šifriranja, generatore kontrolnih zbroja ili druge računalno intenzivne zadatke izravno u logici.To skraćuje razvojni ciklus u usporedbi s ASIC -ovima i omogućuje brze izmjene na terenu.Za istraživanja, startupi i prilagođena ugrađena rješenja nudi isplativu ulaznu točku u ubrzanje temeljeno na FPGA.

Lfec3e-3qn208c slični dijelovi

Specifikacija	LFEC3E-3QN208C	Lfec3e-3qn208i	LFEC3E-3Q208I	LFEC3E-3TN100C	LFEC3E-3TN144C	Lfec3e-3fn256c
Logički elementi / stanice	3.100	3.100	3.100	3.100	3.100	3.100
Ugrađena memorija (bitovi)	56.320	56.320	56.320	56.320	56.320	56.320
Maksimalna radna frekvencija	~ 340 MHz	~ 340 MHz	~ 340 MHz	~ 340 MHz	340 MHz	340 MHz
Broj I/OS -a	145	145	145	~ 80–90	97	160
Raspon napona jezgre	1.14 V - 1.26 V	1.14 V - 1.26 V	1.14 V - 1.26 V	1.14 V - 1.26 V	1.14 V - 1.26 V	1.14 V - 1.26 V
Radna temperatura	0 ° C do 85 ° C	0 ° C do 85 ° C	0 ° C do 85 ° C	0 ° C do 85 ° C	0 ° C do 70 ° C	0 ° C do 85 ° C
Vrsta paketa	208-pinski QFP	208-pinski QFP	208-pinski QFP	100-pinski TQFP	144-pinski TQFP	256 lopta BGA
Status životnog ciklusa	Zastario	Zastario	Zastario	Zastario	Zastario	Zastario
I/O standardi podržani	Lvcmos, lvttl, lvds, sstl, hstl, PCI	Isti	Isti	Ograničeno (manje banaka)	Isti set, manje igle	Potpuni set s više banaka
Vanjska podrška za memoriju	DDR do DDR-400	DDR do DDR-400	DDR do DDR-400	DDR do DDR-400	DDR do DDR-400	DDR do DDR-400

LFEC3E-3QN208C Koraci programiranja

Prije nego što možete koristiti LFEC3E-3QN208C FPGA, morate ga programirati svojim prilagođenim dizajnom.Proces uključuje stvaranje vašeg logičkog dizajna, generiranje bitstreama i prenošenje u čip kroz podržana sučelja.

1. Generacija dizajna i bitstreama

Započinjete pisanjem svog dizajna u HDL -u (Verilog ili VHDL), a zatim ga sastavljate pomoću rešetkastih alata za razvoj poput Isplever ili Diamond.Tijekom ovog postupka sintetizirat ćete logiku, obavljati smještaj i usmjeravanje te primijeniti I/O i ograničenja vremena.Alat zatim proizvodi datoteku bitstream (.bit ili .jed), koja sadrži sve konfiguracijske podatke koje zahtijeva FPGA.Ova datoteka je ono što ćete kasnije prenijeti u uređaj kako biste oživjeli svoj dizajn.

2. Odaberite način konfiguracije

Zatim morate odlučiti kako će FPGA učitati svoju konfiguraciju.LFEC3E-3QN208C podržava više načina, poput JTAG programiranja za izravno preuzimanje ili SYSCONFIG načine poput serijskog ili paralelnog pokretanja iz vanjske flash memorije.Način odabirete postavljanjem konfiguracijskih igle uređaja (CFG [2: 0]) ili ga prikladnim ožičenjem na vanjsku memoriju.Odabir pravog načina ovisi o tome želite li brzo prototipiranje ili trajnu konfiguraciju napajanja.

3. Povežite programsko sučelje

Nakon što odaberete način, povezujete odgovarajući hardver za programiranje.Za JTAG, koristit ćete kabel za preuzimanje ili programera povezan s JTAG igle FPGA.Ako koristite SYSCONFIG, vanjski bljesak ili mikrokontroler djelovat će kao izvor konfiguracije.Osiguravanje pravilnog ožičenja, zadataka PIN -a i sekvenciranja snage u ovoj fazi je dobro za pouzdano programiranje.

4. Učitajte konfiguraciju

S obzirom na hardver, sada premještate bitstream u FPGA.Programer šalje podatke putem JTAG ili SYSCONFIG sučelja, a FPGA ga zapisuje u svoju internu konfiguracijsku memoriju.Tijekom ovog postupka, uređaj provjerava integritet podataka pomoću CRC -a i signalizira uspjeh tvrdeći da je dovršeni pin.U ovom trenutku vaš dizajn postaje aktivan, a FPGA počinje raditi dok ste ga programirali.

5. Runtime & Rekonfiguracija

Konačno, imate mogućnost rekonfiguriranja uređaja bez uklanjanja iz sustava.Koristeći JTAG ili SysConfig, možete ažurirati FPGA s novim bitstreamom ako se vaš dizajn promijeni.Ova je sposobnost korisna za nadogradnje na terenu ili iterativno testiranje.Iskorištavanjem programabilnosti u sustavu osiguravate da se vaš LFEC3E-3QN208C može vremenom prilagoditi evolucijskim zahtjevima.

LFEC3E-3QN208C Prednosti i nedostaci

Prednosti

• jeftina FPGA opcija za dizajne osjetljive na proračun

• Mala potrošnja energije u usporedbi s mnogim alternativama

• Uravnoteženi resursi bez prekomjernog dizajna

• Snažni naslijeđeni ekosustav i dokazana pouzdanost

• Fleksibilna konfiguracija putem JTAG ili SYSCONFIG načina

Nedostaci

• Strop niže performansi od vrhunskih FPGAS-a

• Ograničena gustoća logike i kapacitet memorije

• Rizik od zastarjelosti kao dio zrele/ukinute linije

• Nedostaju napredne značajke poput DSP blokova ili Serdesa

• Kompenzacije snage/performansi pri većoj upotrebi

LFEC3E-3QN208C dimenzije pakiranja

Tip	Parametar
Vrsta paketa	208-PQFP (plastični quad ravni paket)
Veličina tijela (l × w)	28 mm × 28 mm
Visina paketa (max)	3,40 mm
Pitch (razmak olova)	0,50 mm
Broj igle	208
Dužina olova (L)	0,45 mm ~ 0,75 mm
Širina olova (b)	0,17 mm ~ 0,27 mm
Ukupni olovni raspon (D/E)	30 mm ~ 30,5 mm
Ravnina za sjedenje (A1)	0,05 mm ~ 0,15 mm
Kôd paketa	BFQFP-208 / PQFP-208

LFEC3E-3QN208C Proizvođač

Lfec3e-3qn208c proizvodi Rešetka Pomiconductor Corporation, vodeći pružatelj programirnih logičkih uređaja s malim faktorom male snage.Osnovana 1983. i sa sjedištem u Hillsborou, Oregon, SAD, rešetka se fokusira na isporuku ekonomičnih FPGA i CPLD rješenja prilagođenih aplikacijama za komunikacije, računarstva, industrijske, automobilske i potrošačke aplikacije.Tvrtka je prepoznata po svom naglasku na arhitekturama male snage, fleksibilnim I/O standardima i rješenjima koja proširuju životne cikluse proizvoda za ugrađena i industrijska tržišta.S globalnom prisutnošću u dizajnu, podršci i distribuciji, rešetkasti poluvodič i dalje pruža programerima pouzdane, učinkovite i reprogramirajuće platforme koje udovoljavaju trenutnim i naslijeđenim zahtjevima sustava.

Zaključak

LFEC3E-3QN208C nudi praktičnu kombinaciju gustoće logike, ugrađene memorije, svestrane I/O i programabilnosti u sustavu, što ga čini dobro prilagođenim za ugrađenu kontrolu, komunikaciju, prototipiranje i instrumentaciju.Njegova podrška za više standarda i fleksibilne banke napona osigurava kompatibilnost s modernim i naslijeđenim sustavima.Iako pruža malu potrošnju energije, isplativost i pouzdanost, dolazi s kompromisima poput ograničene performanse i potencijalne zastarjelosti.Općenito, uređaj ostaje pouzdan izbor za one koji traže uravnoteženi FPGA za širok raspon industrijskih i ugrađenih aplikacija.

Datasheet pdf

LFEC3E-3QN208C podatkovne liste:

ECP, EC Family.pdf
