Kako tranzistori napajaju CPU: Function, Evolution i Future Technologies?

Naučit ćete kako se koriste u različitim dijelovima CPU -a, kako je broj tranzistora s vremenom porastao, problemi koji dolaze s korištenjem toliko mnogo njih i novim vrstama tranzistora koji su razvijeni za buduća računala.

Katalog

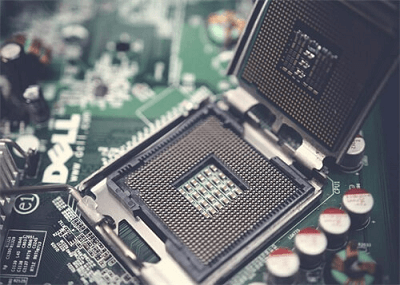

Slika 1. tranzistor u CPU -u

Koji tranzistori rade u CPU -u?

Tranzistori su osnovne komponente koje omogućuju digitalno računanje.U modernim procesorima, posebno CPU-u, djeluju kao ultra brzi prekidači koji kontroliraju kako struja teče kroz krug.Ovo uključivanje i isključivanje predstavlja binarne vrijednosti, 1s i 0 koji tvore jezik računanja.Prije tranzistora korištene su vakuumske cijevi, ali bile su velike, spore i konzumirale previše snage.Tranzistori su sve promijenili.

Danas CPU-ovi uglavnom koriste tip nazvanu MOSFET (tranzistor polja-efekta metal-oksid-semiconduktora), koji je učinkovit čak i kod veličina nanometra.Mosfeti dolaze u dvije vrste: NMO i PMOS.

• NMOS se uključuje kada se na vrata primijeni pozitivni napon, omogućujući struju.

Slika 2. NMOS dijagram

• PMOS djeluje na suprotan način, aktivira se s niskim ili negativnim naponom vrata.Mnogi se kombiniraju u CMOS krugove, koji su vrlo učinkoviti jer koriste snagu samo prilikom prebacivanja stanja.Ova kvaliteta čini ih idealnim za obradu velike brzine, visoke gustoće.

Slika 3. PMOS dijagram

Tranzistori u CPU arhitekturi

Svaki dio CPU -a, poput aritmetičke logičke jedinice (ALU), upravljačka jedinica (Cu), registara i unutarnjih spojeva, izgrađen je od krugova izrađenih od tranzistora.Kad CPU dobije upute, tranzistori se brinu o njemu od početka do kraja: dekodiranje upute, slanje kontrolnih signala, dobivanje pravih podataka, izračun i pohranu rezultata.Sve se to događa u milijardi sekunde.Logička vrata (izrađena od tranzistora) odlučuju što učiniti na temelju ulaznih signala, dok se drugi tranzistorski krugovi (poput flip-flops) drže na podacima za kratka razdoblja.

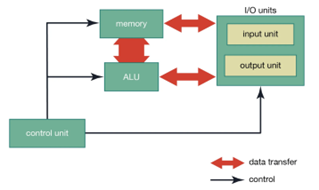

Slika 4. Blok dijagram CPU arhitekture

Tranzistori u ALU (aritmetička logička jedinica)

ALU upravlja aritmetičkim i logičkim operacijama kao što su dodavanje, oduzimanje, usporedbe i malo logike.Ove operacije izvode se logičkim vratima (i, ili, XOR itd.) Koja su izgrađena iz skupina tranzistora.

Na primjer, puni dodatak, koji se koristi u binarnom dodatku, sastoji se od desetaka tranzistora i replicira se više puta preko ALU-a za obradu 32-bitnih ili 64-bitnih ulaza istovremeno.Mnogi optimiziraju ove aranžmane pomoću tehnika poput logike nosača za smanjenje kašnjenja i poboljšanje propusnosti.Budući da je ALU jedna od najčešće pristupanih komponentama u radnom opterećenju teškim računanjem, njegova performanse ovisi o tome koliko dobrog izgleda tranzistora minimizira latenciju i potrošnju energije.

Tranzistori u upravljačkoj jedinici (Cu)

Upravljačka jedinica odgovorna je za upravljanje protokom uputa unutar CPU -a.Dekodira upute i šalje signale u prave dijelove procesora da ih izvrši.Ove operacije kontroliraju mreže tranzistora raspoređenih u logičkim krugovima.

Vrijeme je vrlo važno.Tranzistorski flip-flops proizvode sinkronizirane signale takta koji drže sve u koraku.Kako CPU postaju napredniji s tehnikama poput cjevovoda i izvršenja izvan reda, kontrolna logika postaje složenija.Mora podnijeti značajke poput predviđanja grana i otkrivanja pogrešaka, koje ovise o preciznom, pouzdanom ponašanju tranzistora.

Tranzistori u registrima i memoriji predmemorije

Registri privremeno drže podatke tijekom obrade.Izgrađeni su od flip-flopsa, a svaki sadrži nekoliko tranzistora.Ovi bistabilni krugovi održavaju malo podataka stabilnim dok je nova vrijednost ne zamijeni.To čini registre idealnim za brzi pristup često korištenim podacima ili uputama.

Memorija predmemorije, posebno L1 i L2, izgrađena je pomoću SRAM (statički RAM), gdje se svaki bit čuva pomoću šest tranzistora.Ovi tranzistori moraju biti pažljivo podešeni kako bi uravnotežili brzinu, upotrebu energije i otpornost na smetnje.Čak i manje varijacije napona ili istjecanja u milijardama tranzistora mogu uzrokovati kašnjenja ili korupciju podataka.Zbog toga je kvaliteta tranzistora važna i za brzinu i za stabilnost.

Evolucija broja tranzistora u CPU -u

CPU Model	Puštanje Godina	Tranzistor Računati	Proces Čvor	Opis
Inteliran 4004	1971	2.300	10 µm	Prvi komercijalni mikroprocesor
Inteliran 8086	1978	29.000	3 µm	Osnova za X86 arhitekturu
Inteliran Pentij	1993	3.1 milijun	800 NM	Napet arhitektura
Inteliran Core i7-920	2008	731 milijun	45 NM	Uveden Nehalem mikroarhitektura
AMD Ryzen 9 5950X	2020	4.15 billion	7 NM	16-jezgre CPU potrošača
AMD Threadripper 3990X	2020	39.5 billion	7 NM (Multi-Chiplet)	64-jezgre HEDT procesor
Jabuka M1 Ultra	2022	114 billion	5 NM	Visok Broj tranzistora putem Chip Interconect

Zašto više tranzistora znači bolje performanse?

Na najosnovnijoj razini, svaki tranzistor u CPU -u služi kao binarni prekidač.Može biti uključen ili isključen, predstavljajući 1 ili 0 u binarnom kodu.Tranzistori se kombiniraju kako bi se stvorile logička vrata, koja zauzvrat formiraju krugove koji izvode proračune, pohranjuju podatke i donose odluke.Povećanje broja tranzistora u procesoru otvara nekoliko prednosti izvedbe:

• Složeniji krugovi: S više tranzistora mogu dizajnirati sofisticirane jedinice za obradu.Na primjer, oni mogu dodati dodatne jezgre, poboljšati jedinice za predviđanje grana i integrirati veće aritmetičke jedinice za učinkovitije rukovanje složenim uputama.

• Veći paralelizam: Veći proračun tranzistora omogućava da više jedinica izvršavanja istovremeno djeluju.To znači da CPU može istovremeno obraditi više uputa ili niti, što poboljšava više zadataka i paralelne računalne performanse.

• Veće predmemorije: Više tranzistora omogućava uključivanje veće i naprednije memorije predmemorije.Veće predmemorije pomažu u pohranjivanju često pristupa podacima bliže procesoru, smanjujući kašnjenje i poboljšavajući propusnost izbjegavajući sporiji pristup glavnom memoriji.

• Poboljšano upravljanje energijom: Dodatni tranzistori omogućuju integraciju finozrnatog kruga za upravljanje napajanjem.Ovi krugovi mogu isključiti neaktivne dijelove CPU -a ili dinamički prilagoditi napon i frekvenciju na temelju radnog opterećenja, poboljšavajući energetsku učinkovitost bez žrtvovanja performansi.

• Integracija na čipu: Dodatni tranzistori podržavaju integraciju nekada zasebnih komponenti poput memorijskih kontrolera, grafičkih jedinica i AI akceleratora, izravno na CPU matricu.To smanjuje kašnjenje komunikacije i povećava performanse za određeno radno opterećenje.

Kako CPU obrađuje podatke?

CPU obavlja zadatke slijedeći sustavni slijed poznat kao ciklus postizanja donosa.Tijekom svake faze ove petlje, bezbroj tranzistora djeluje zajedno kako bi upravljao kontrolnim signalima, logičkim stanjima pomaka i proračunima.Ovi sitni prekidači omogućuju CPU -u da dovrši operacije nevjerojatnom brzinom i točnošću.

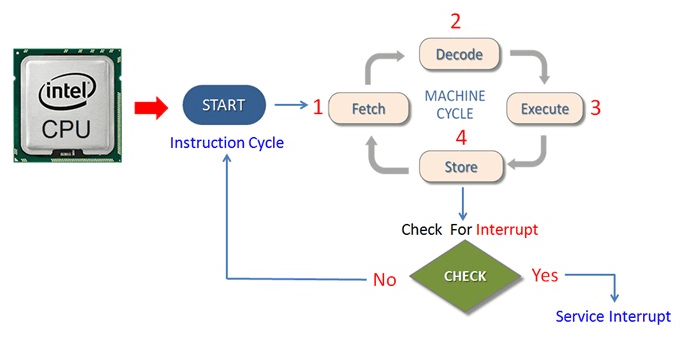

Slika 5. Dijagram ciklusa postizanja dohvata i postojanja

1. Dobivanje

Ciklus započinje kada upravljačka jedinica sakuplja sljedeću upute iz memorije.Ova se uputa nalazi na mjestu koje je navedeno na broju programa (PC), koji prati trenutni položaj CPU -a u struji uputa.Uputa se zatim premješta u registar uputa (IR) radi daljnje obrade.Tranzistori unutar memorijskih i upravljačkih krugova djeluju poput prekidača i pojačala, omogućujući da se upute brzo i pouzdano prebacuju.

2. Dekodiranje

Jednom kada se dohvati, uputa se prosljeđuje dekoderu upute, koji prevodi binarni opcode i određuje koju rad CPU treba izvesti, poput izvođenja aritmetike, logike, prijenosa podataka ili promjene kontrolnog toka.Tranzistori u upravljačkoj jedinici aktiviraju odgovarajuće unutarnje rute, omogućujući komponentama poput registara, autobusa i logičkih blokova da u skladu s tim reagiraju.Cijeli se postupak dekodiranja oslanja na tranzistorske mreže i logičke kapije koje generiraju potrebne kontrolne signale.

3. Izvršite

U fazi izvršenja, CPU izvodi navedenu operaciju.Za izračunavanje, aritmetička logička jedinica (ALU) obrađuje rad.Izgrađen od slojeva logičkih kapija i tranzistora, ALU obavlja zadatke poput dodavanja, oduzimanja, logičkih usporedbi i operacija bitnih (npr. I, OR, XOR).Ulazni podaci iz registara, neposrednih vrijednosti ili memorije usmjeravaju se kroz ove tranzistorske krugove s preciznim vremenom, omogućujući brzo i učinkovito izvršenje.

4. Trgovina

Nakon operacije, rezultat se sprema u registar ili u memoriju.Još jednom, tranzistori su važni za usmjeravanje protoka podataka i pohranu rezultata bez pogrešaka.Komponente poput flip-flops i SRAM stanica ovise o stanja tranzistora kako bi se pouzdano držale binarne informacije, osiguravajući da se izlaz zadržava točno za sljedeće korake.

5. povećanje

Konačno, brojač programa se ažurira za pripremu za sljedeću uputu.Jednostavnim nizovima, to uključuje povećanje adrese fiksnom vrijednošću.U slučajevima koji uključuju skokove ili grane, računalo je dodijeljeno novu adresu na temelju rezultata upute.Ovim se ažuriranjima upravlja kontrolna logika izrađena od tranzistora, koji ocjenjuju uvjete i generiraju signale za vođenje protoka programa.

Izazovi tranzistora u modernom dizajnu CPU -a

• Propuštanje i odvod struje

Sitni tranzistori mogu procuriti struju čak i kad su isključeni, uglavnom zbog kvantnih učinaka.Ovo prazno propuštanje povećava potrošnju energije.Da biste smanjili izgubljenu energiju, upotrijebite tehnike poput grickanja napajanja (onemogućavanje neiskorištenih dijelova), DVF -a (podešavanje napona i frekvencije) i rezanja sata (pauziranje neaktivnih krugova).

• Stvaranje topline

Gusto nabijeni tranzistori stvaraju lokalizirane vruće točke.Bez učinkovitog hlađenja, oni mogu usporiti performanse ili uzrokovati trajnu štetu.Moderni CPU -ovi suprotstavljaju se senzorima temperature, automatskim sustavima za gas i rashladnim sustavima poput toplinskih raspršivača, vapornih komora ili tekućeg hlađenja.

• Starenje

Tranzistori se degradiraju tijekom godina zbog učinaka poput migracije metala i raspada izolacije.Ovo starenje može smanjiti performanse ili uzrokovati neuspjehe.Ugradite sigurnosne marže i implementirajte sustave korekcije pogrešaka kako biste osigurali pouzdan, dugoročni rad.

• Spori međusobno povezivanje

Dok se tranzistori i dalje smanjuju, žice koje ih povezuju ne smanjuju se.Ovi međusobno povezuju otporni električni protok i unose kašnjenja signala.Ovo usporavanje može se ublažiti reorganizacijom signalnih putova i umetanjem međuspremnika kako bi se ubrzala komunikacija.

• Litografija i ograničenja izrade

Tradicionalna fotolitografija bori se za definiranje značajki manjih od svjetlosti koju koristi, uzrokujući rubne izobličenja i oštećenja.Ekstremna ultraljubičasta (EUV) litografija pomaže u rješavanju toga, ali je skupa i tehnički zahtjevna, povećavajući troškove proizvodnje.

• Brzina uravnoteženja, snaga i toplina

CPU-ovi moraju isporučiti brzinu bez konzumiranja previše snage ili pregrijavanja, teških kompromisa, posebno u aplikacijama za mobilne i podatkovne centre.Inovacije poput tamnog silicija (isključivanje neiskorištenih područja), adijabatsko računanje (niskoenergetska logika) i hardverski akceleratori poboljšavaju energetsku učinkovitost uz očuvanje performansi.

Napredne tranzistorske tehnologije

Kako tradicionalni ravni (ravni) tranzistori dosežu svoje fizičke granice, razvijaju se novi i napredniji dizajni.Ove nove vrste tranzistora pomažu da čipovi budu brži, manji i učinkovitiji.

Finfeti

Finfeti su danas jedan od najčešće korištenih naprednih dizajna tranzistora.Umjesto da budu ravni poput starijih tranzistora, finfeti imaju tanku vertikalnu strukturu u obliku peraje koja se strši iz površine čipa.Dio koji kontrolira električnu struju, nazvan kapijom, omotava se oko ove peraje na tri strane.Ova struktura omotača daje vratima veću kontrolu nad protokom električne energije, što pomaže u smanjenju neželjenog curenja i čini tranzistor pouzdanijim.Zbog njihovih boljih performansi i nižeg potrošnje energije, finfeti se sada koriste na mnogim pametnim telefonima, prijenosnim računalima i drugim modernim elektronikama.Prvo su se pojavili u 22nm Chip Technologies i bili su u smanjenju još manjih veličina.

Tranzistori vrata-around (GAA)

GAA tranzistori su poboljšana verzija finfeta.Dok finfeti omotavaju vrata oko tri strane kanala, GAA tranzistori idu korak dalje: vrata u potpunosti okružuju kanal sa svih strana.Ova "sveobuhvatna" kontrola olakšava upravljanje protokom električne energije i smanjenje gubitka snage.GAA tranzistori često koriste dizajn nazvan "nanosheets" ili "nanowires", gdje je kanal podijeljen u tanke slojeve ili žice, a vrata se omotavaju oko svakog.To omogućava fino podešavanje performansi i potrošnje energije preciznije nego ikad prije.Očekuje se da će GAA tehnologija biti ključni dio čipova izgrađenih s 3 nanometar i manjim procesima, što buduće uređaje čini bržim i energetski učinkovitijim.

Ugljična nanocjevčica i tranzistori grafena

Ugljične nanocjevčice su maleni cilindri izrađeni od atoma ugljika, s nevjerojatnim električnim i toplinskim svojstvima.Mogu se uključiti i isključiti brže od silicija i mogu se učiniti mnogo manjim, omogućujući da se više tranzistora uklapa u isti prostor.Grafen je super tanki list ugljika, samo jedan atom debljine.Izuzetno je jak, fleksibilan i provodi električnu energiju vrlo učinkovito.Ti bi materijali mogli dovesti do bržeg, manjih i hladnijih čipsa.Međutim, izgradnja tranzistora s nanocjevčicama ili grafenom vrlo je teško jer proces proizvodnje mora biti izuzetno precizan.Čak i najmanja greška može upropastiti sitne strukture.

Kvantni tranzistori

Kvantni tranzistori djeluju vrlo različito od tradicionalnih.Umjesto da koriste redovne električne bitove koji su 0 ili 1, oni koriste QuBits, kvantne bitove koji mogu biti 0, 1 ili oboje istovremeno zahvaljujući neobičnom svojstvu zvanom Superposion.Oni se također mogu zapletati, što znači da stanje jednog qubita može ovisiti o stanju drugog, bez obzira koliko su udaljeni.Zbog toga kvantni tranzistori mogu paralelno obraditi ogromne količine informacija, nešto što redovita računala ne mogu učiniti.To ih čini savršenim za zadatke poput razbijanja šifriranja, simulacije molekula ili rješavanja složenih matematičkih problema.

Neuromorfni tranzistori

Neuromorfni tranzistori dizajnirani su tako da se ponašaju poput neurona i sinapsi.U mozgu neuroni šalju signale jedni drugima kroz sitne praznine zvane sinapse.Neuromorfni tranzistori pokušavaju kopirati ovo ponašanje pomoću elektroničkih komponenti.Ovi se tranzistori koriste u neuromorfnom računanju, što je nova vrsta računanja usmjerenog na rukovanje zadacima koji uključuju učenje, prepoznavanje uzoraka i donošenje odluka.Na primjer, neuromorfni čipovi mogu se koristiti u sustavima umjetne inteligencije koji prepoznaju slike, obrađuju govor ili uče iz podataka u vremenu.

Zaključak

Tranzistori čine sve u CPU -u.Brzo se uključe i isključuju kako bi pomogli računalu u matematici, donoseći odluke i premještali podatke.Kako se više tranzistora dodaju čipsima, CPU postaju brži i snažniji, ali također koriste više energije i postaju topliji.Da biste riješili ove probleme, koristite nove dizajne poput Finfets i GAA, pa čak i testirajte nove materijale poput ugljičnih nanocjevčica i grafena.Neki novi tranzistori čak su napravljeni da djeluju poput moždanih stanica.Ove promjene pomažu računalima da ostanu brzi, učinkoviti i spremni za buduće izazove.
