1N4733A ZENER DIODE: Rad, pinout i podatkovni list

Ovaj vodič istražuje značajke i uporabe diode 1N4733A Zener, komponente u modernoj elektronici poznatoj po pouzdanoj regulaciji napona.Obuhvaća principe rada diode, kako ga koristiti u krugovima i njegovu ulogu u održavanju stalnog napona u raznim postavkama.

Katalog

Pregled 1N4733A Zener diode

A 1N4733A Dioda se ističe zbog snažnog rukovanja snage i preciznosti u regulaciji napona, s ocjenom snage 1 W i ZENER naponom od 5,1 V.Ova dioda je glavni dio elektrotehnike, koji se intenzivno koristi u stabilizaciji napona i klizačkim krugovima.Cijena se zbog njegove niske struje za obrnuto curenje, pružajući stabilne razine napona.Ove kvalitete čine ga vrlo korisnim za pretvarače i krugove napajanja, poboljšavajući njihove operativne performanse i pouzdanost.U elektronici, sposobnost diode da provodi struju u naprijed i obrnutoj smjerovima razlikuje je od tipičnih dioda.Ova funkcionalnost pomaže u regulaciji napona, osiguravajući stabilan izlaz čak i s fluktuirajućom ulaznom razinom, održavajući učinkovitost tijekom slomnih scenarija.Takva je značajka korisna za složene dizajne kruga koji zahtijevaju stabilnost.Izdržljiva konstrukcija, koja sadrži snažno dopirani PN spoj obuhvaćen u zaštitno staklo, omogućava diodi da upravlja naponskim spektrom od 3,3 do 91 V. To ne samo da povećava njegovu otpornost usred različitih okolišnih uvjeta, već također osigurava produženi vijek kruga pružajući ovisnu referencunapon.Pouzdanost diode vidljiva je iz njegove konstrukcije.Uključuje dvostruki dizajn puža koji odolijeva koroziji i ima lako lemljene terminale, osiguravajući čvrste veze u krugovima.

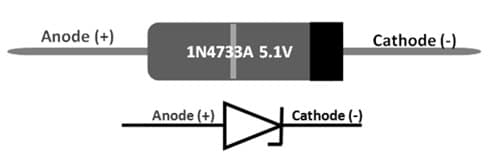

1N4733A PIN konfiguracija

PIN br.	Ime	Opis
1	Anoda	Struja se teče u ovaj terminal.
2	Katoda	Struja izlazi s ovog terminala.

1N4733A značajke i specifikacije

Značajka/specifikacija	Detalji
Nominalni zener napon (VZ)	5.1 volti
Raspršivanje snage (PZ)	1,0 vati
Struja regulatora zenera (IZM)	178 MAMPS
Vrsta paketa	Do-41 (kroz rupu)
Nominalni napon	5.1 volti
Tolerancija	± 5%
Raspon temperature skladištenja	-65 ° C do 175 ° C
Težina	0,35 grama
Posebne značajke	Visoka pouzdanost, oštre obrnute karakteristike.

Kako djeluje 1N4733A?

1N4733A Zener dioda dizajnirana je za regulaciju napona ponašajući se drugačije od standardnih dioda u obrnutoj pristranosti.U naprijed pristranosti omogućava struju da teče s malim padom napona (oko 0,3 do 0,7 volti), slično redovitim diodama.Međutim, pod obrnutom pristranosti, pokazuje jedinstveno ponašanje.Jednom kada obrnuti napon dosegne svoju točku raspada, otprilike 5,5 volti, dioda počinje provoditi struju.Ovaj kontrolirani prekid omogućuje diodi da održava stabilan izlazni napon, čak i ako ulazno napon ili opterećenje kruga fluktuira.

Ova regulacija napona postiže se kroz dva procesa: ZENER RASPODON I EKSPEDAJSKI EKSPE.Pri nižim naponima dominira raščlanjivanje Zenera, s negativnim koeficijentom temperature, što znači da se napon raspada smanjuje kako temperatura raste.Pri većim naponima, efekt lavine preuzima s pozitivnim koeficijentom temperature, gdje se napon raspada povećava s temperaturom.U 1N4733A, ova dva učinka uravnotežuju, osiguravajući dosljedne performanse u različitim temperaturama.Zbog toga je dioda pouzdan izbor za krugove koji zahtijevaju stalnu regulaciju napona, posebno u okruženjima s promjenjivim uvjetima.

Razvijanje izmjeničnog voltmetra s Arduino Uno

Dizajniranje izmjeničnog voltmetra pomoću Arduino Uno služi kao privlačan ulazak u svijet aplikacija mikrokontrolera za mjerenje izmjeničnih napona.Ovaj je projekt obogaćen raznim komponentama kao što su otpornik od 330 ohm, potenciometar od 10k-ohma, izbor otpornika i kondenzatora, dioda poput 1N4733A Zener i praktične ploče koje olakšava sastavljanje.Krug obrađuje ulazne napone 110V, 220V, 380V koristeći razdjelnik napona, udobno ih usklađujući s Arduinovim rasponom 5V.1N4733A Zener dioda nudi zaštitu, zaštiti krug od napona iznad 5,1 volti.Prikazivanje izmjerenih vrijednosti postiže se LCD zaslonom, što povećava vidljivost i razumijevanje rezultata.Prateći program Arduino pametno uključuje podjelu vršnih izmjeničnih napona √2 za izračunavanje vrijednosti RMS -a, promišljen aspekt koji odražava svakodnevne scenarije gdje je pažnja često potrebna.

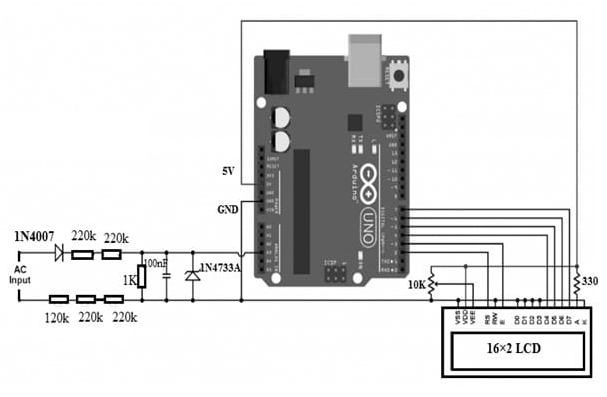

Izmjenični voltmetar s Arduino pločom

Izrada programa Arduino

Arduino kod preuzima dinamičnu ulogu u sustavu trajnim praćenjem RMS napona procjenom vršnih mjerenja poluvalnih valova.Koristeći unutarnji referentni napon, kôd pruža više tumačenja napona sinusnog vala, što olakšava veći stupanj točnosti.Ovaj postupak pokazuje vjernost programiranja mikrokontrolera u preciznim i pouzdanim mjernim instrumentima za polje elektrotehnike.

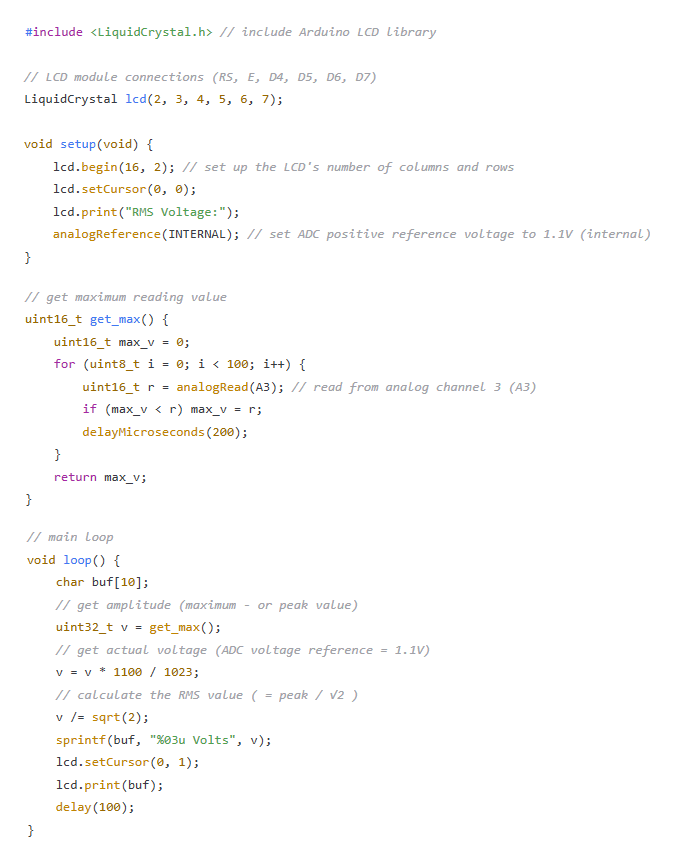

Arduino kod

Primjene 1N4733A ZENER diode

Funkcije zaštite napona

U primjenama zaštite od napona, 1N4733A služi za zaštitu osjetljivih komponenti, stežući višak napona s preciznošću, očuvajući funkcionalnost kruga.Ova dioda vješto ograničava maksimalni napon, a vješto reagirajući na prolazne uvjete koji bi u protivnom mogli rezultirati poremećajima kvarova komponenti.

Regulacija napona za kompaktne sustave

Za manje krugove koji se nalaze u prijenosnim uređajima, 1N4733A osigurava stabilan izlazni napon.Tiho podržava dosljedne performanse potrebne usred različitih ulaznih uvjeta, pokazujući njegovu relevantnost u scenarijima gdje je konstantni napon spasilačka linija za dugovječnost i održivu funkciju uređaja.

Aplikacije za rezanje valnog oblika

Kada se u paru u seriji s drugim diodama, 1N4733A provodi rezanje valnog oblika, aspekt upravljanja izobličenjem signala.Ova aplikacija ima veliku vrijednost u komunikacijskim uređajima gdje je zadržavanje čistoće signala velika briga.

Zaštitni mikrokontroleri ili ICS

1N4733A nudi proaktivnu zaštitu ulaznog napona za mikrokontrolere ili integrirane krugove, sprječavajući uvjetima prekomjernog napona koji bi mogli ugroziti ove komponente.Pruža ekonomično sredstvo za jačanje pouzdanosti dizajna u osjetljivim elektroničkim sustavima.

Stabilnost napona u nepravilnim uvjetima

Stabilnost osigurana 1N4733A dokazuje u krugovima sklonim poremećajima snage ili elektromagnetskim smetnjima, održavajući stabilni izlazni napon i igrajući ulogu u sprečavanju potencijalnog pada performansi.

Ograničavajuće oštećenja kruga od naponskih udara

Preventivne strategije u odnosu na visoke naponske nagibe sastavni su u podupiranju dobrobiti elektroničkih krugova.Integracija 1N4733A smanjuje rizik od štete od neočekivanih visokog napona, pridonoseći izdržljivosti elektroničkih dizajna u praksi.

Pomicanje napona za promjenjive izlaze

1N4733A olakšava učinkovito pomicanje napona za izlazne modifikacije, izravnavajući prijelaze kroz različite izlazne faze.Ova funkcija podržava fleksibilne konfiguracije kruga gdje je svestranost povoljna.

Podatkovni list pdf

1N4733A podatkovne liste:

1N4728A - 1N4764A.PDF

SMC diode dosežu 205.pdf

SMC diode rohs.pdf

Multi Dev Eol 17/Jan/2019.pdf

OBS više uređaja 01/srp/2019.pdf
