74LS138 vs. 74HC138: Razlike, funkcije i slučajevi upotrebe

Katalog

Uvod u 74LS138

74LS138 je član obitelji "74xx" TTL logičkih vrata.To je najčešće korišteni čip za dekoder, poznat i kao dekoder 3-8.Postoje dvije vrste struktura linije ovog čipa, naime 54LS138 i 74LS138.Među njima je 54LS138 uglavnom za vojnu upotrebu, dok je 74LS138 pogodan za civilnu upotrebu.Ovaj se čip izvrsno snalazi u aplikacijama za dekodiranje memorije visokih performansi ili usmjeravanja podataka, posebno tamo gdje su potrebna vrlo kratko vrijeme kašnjenja širenja.Ovi dekoderi učinkovito minimiziraju utjecaj dekodiranja sustava pri izgradnji sustava za pohranu visokih performansi.

Tri igle za omogućavanje 74LS138 (dva aktivna niska i jedna aktivna) značajno smanjuju potrebu za vanjskim vratima ili pretvaračem prilikom širenja.Koristeći ove omogućene igle, 24-žični dekoder može funkcionirati bez vanjskog pretvarača, dok 32-žični dekoder zahtijeva samo pretvarač.Pored toga, 74LS138 pruža fleksibilnost korištenja PIN -a za omogućavanje kao PIN za ulaz podataka u aplikacijama za demultipleksiranje.Vrijedno je napomenuti da ulazni kraj ovog čipa koristi tehnologiju stezanja Schottky diode visokih performansi, što ne samo da učinkovito potiskuje zvonjenje linije, već također pomaže pojednostaviti dizajn sustava.

Alternativni modeli:

• Cd74act138e

• Sn74als138an

• Sn74hct138n

Kakvo je značenje imenovanja 74LS138?

• 74: Označava raspon radne temperature proizvoda.Texas Instruments pokrenuo je DIP komercijalni stupanj (7400N) 1966. Ovaj je proizvod zauzeo dominantan položaj na tržištu zbog izvrsnih performansi.S vremenom je "74" postao industrijski standard za ovu liniju proizvoda.Pored 74 serije, Texas Instruments je također pokrenuo 54 vojne i 64 proizvoda za industrijsku ocjenu.U pogledu temperaturnog raspona, 74 serija serije dopušteno je da se koriste u rasponu od 0 ° C do 70 ° C, dok se proizvodi od 54 serije mogu koristiti u rasponu od -55 ° C do 135 ° C.Ali ono što treba jasno jest da ne postoji urođena veza između "74" i "0 ° C do 70 ° C".Korištenje "74" za izražavanje ovog temperaturnog raspona potpuno je umjetno.

• LS: Predstavlja tehničke pokazatelje proizvoda, uključujući sljedeće:

• 138: Predstavlja funkcionalni broj proizvoda.Sam broj nema posebno značenje;Svaki broj odgovara određenoj funkciji.Ova korespondencija između brojeva i funkcija je umjetno postavljena i korespondenciju je jedan na jedan.Stoga ne možemo izravno pročitati funkcionalne podatke koji se odnose samo na ovaj broj.

Princip rada 74LS138

Dekoder 74LS138 prihvaća strukturu od 3 do 8, s 3 ulaznih terminala (A0, A1, A2) i 8 izlaznih terminala (Y0-Y7).Ovisno o kombinaciji ulaza, dekoder postavlja određene izlaze niske (0V) i održava druge izlaze visoke (5V).Evo kako to funkcionira:

• Kad je jedan od selekcijskih terminala (E1) u visokom stanju, a druga dva selektorska terminala (/e2) i (/e3) su u niskom stanju, binarni kodeks terminala adresa (A0, A1, A2)dekodirat će se u niskom stanju na izlazima koji odgovaraju Y0 do Y7.To znači da će izlazi biti nedržavni Y0 do Y7.Na primjer, kada je binarni kod A2A1A0 110, izlaz Y6 će iznijeti signal niske razine.

• Koristeći tri selektorske terminala, E1, E2 i E3, dekoder 74LS138 može se proširiti u kaskadi kako bi postao 24-žični dekoder.Nadalje, ako je povezan vanjski pretvarač, može se kaskadirati na 32-žični dekoder.

• Ako se jedan od selekcijskih terminala koristi kao unos podataka, 74LS138 se također može koristiti kao distributer podataka.

• Dekoder 74LS138 može se koristiti u krugu dekodera 8086 za realizaciju funkcije ekspanzije memorije.

Primjer dijagrama kruga primjene 74LS138

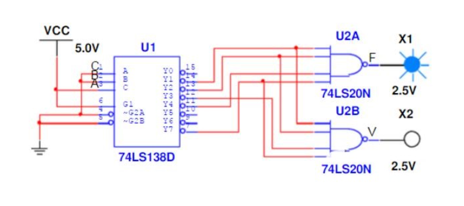

74LS138 Dijagram kruga Potpunog suptraktora

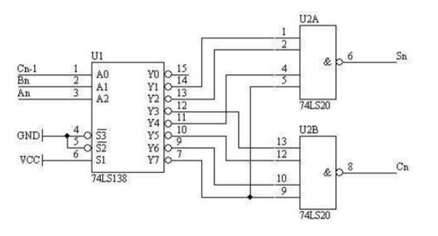

74LS138 Dijagram kruga punog dodavanja

Potpuni dodatak ima tri ulaza: A, B i CI i dva izlaza: S i co.Suprotno tome, 3-8 dekoder ima tri ulaza podataka: A, B i C, tri omogućava i osam izlaza (0-7).U ovom slučaju, možemo razmišljati o tri ulaza podataka 3-8 dekodera kao tri ulaza punog dodavanja, tj. Ulazi A, B i C dekodera odgovaraju ulazima A, B i CI, odnosno, punog dodavanja.Da bismo osigurali da dekoder djeluje ispravno, moramo sva tri njegova omogućiti na aktivne razine.Međutim, ključ leži u tome kako riješiti odnos između osam izlaza 3-8 dekodera i dva izlaza punog dodavanja.

Izlazni izlaz možemo koristiti (1, 2, 4, 7) dekodera 3-8 kao ulaze u 4 ulaz ili vrata i koristiti izlaz ovog ili vrata kao zbroj (i) dodavanja.Istodobno, izlazi (3, 5, 6, 7) dekodera 3-8 koriste se kao ulazi na još 4 ulaz ili vrata, a izlaz ovog ili vrata koristi se kao izlaz (co) Adder.Kad su ulazi u dodatak, a = 1, b = 0, i ci = 1, odgovarajući u tome dodijelimo ove vrijednosti ulazima 3-8 dekodera, tj. A = 1, b = 0 i c= 1. U ovom slučaju, samo izlaz (5) izlaza dekodera je 1, a ostatak dekodera 0. na temelju odnosa s vezama koje smo dizajnirali ranije, zbroj (i) dodavanja je 0 atOva točka i zaokruživanje (CO) je 1. Ovaj rezultat točno odgovara funkciji punog dodavanja, tako da naš dizajn vrijedi.

Scenariji prijave 74LS138 dekoder

Dekoder 74LS138 ima širok raspon scenarija aplikacija u digitalnom krugu i logičkom dizajnu.Slijedi nekoliko uobičajenih primjera aplikacije:

Kontrolna logika

Dekoder 74LS138 može se koristiti u upravljačkim logičkim krugovima.Korištenjem ulaznog signala kao upravljačkog signala i izlaza dekodera kao različitog upravljačkog stanja u upravljačkom logičkom krugu, mogu se realizirati složene upravljačke funkcije poput kontrole vremena i odabira stanja.

Višestruki selektor

Zbog funkcije multipleksiranja dekodera 74LS138, može se koristiti i kao multiplekser.Korištenjem ulaznog signala kao signal odabira i izlaza dekodera kao odabranog izvora signala, može se realizirati odabir i prebacivanje jednog ili više signala među više ulaznih signala.

Zaslon

Dekoder 74LS138 također se može koristiti za krug upravljačkog programa digitalne cijevi.Unosom binarnog koda na ulaz dekodera, prikazani brojevi ili znakovi se kontroliraju prema izlaznom stanju dekodera.To pojednostavljuje dizajn pokretačkog kruga i poboljšava fleksibilnost i pouzdanost zaslona.

Širenje memorije

74LS138 Dekoder se također može koristiti za krug širenja memorije.Spajanjem izlaza dekodera s adresnom linijom memorijskog čipa može se ostvariti pristup većoj memoriji.Dekoder pomaže u određivanju pristupa memorijskoj jedinici, što poboljšava mogućnost adresiranja memorije.

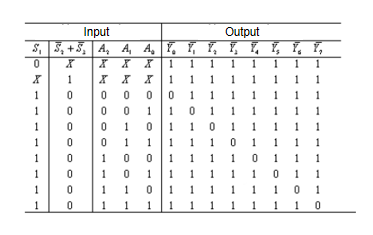

Tablica istine funkcije 74LS138

Kako povezati izlaz od 74LS138 s logičkim krugom?

Prvo, moramo razumjeti izlazne karakteristike 74LS138.Kad je terminal Omogući (G1) visok, 74LS138 će odabrati odgovarajuće izlazne signale (Y0 do Y7) kako bi bili visoki prema ulaznim signalima (A, B i C), a ostali izlazni signali da budu niski.To znači da izlaz 74LS138 možemo povezati izravno na ulaz logičkog kruga.Zatim biramo odgovarajući logički krug za povezivanje s izlazom 74LS138 prema našim potrebama.Na primjer, možemo koristiti osnovne krugove logičkih vrata kao što su i vrata ili vrata, a ne vrata ili složenije kombinacijske logičke krugove.Zatim povezujemo izlazni signal 74LS138 izravno na ulaz logičkog kruga.Tijekom postupka veze moramo obratiti pažnju na kašnjenje signala i problema sa bukom.Ako je moguće, možemo koristiti međuspremnike ili upravljačke programe kako bismo umanjili kašnjenje i buku.Nakon dovršetka veza, moramo testirati i provjeriti da li logički krug radi pravilno i da li izlaz 74LS138 pravilno pokreće logički krug.

Koja je razlika između 74HC138 i 74LS138?

74HC138 i 74LS138 Logička funkcija je potpuno ista, nema razlike, ali postoje mnoge razlike u njihovim parametrima i vrstama razine.Slijede razlike među njima:

Drugačija sposobnost vožnje

74LS138 Unutarnji su bipolarni izlazni način tranzistora, sposobnost vožnje je jača, potrošnja energije je također veća;i 74HC138 je krug MOS cijevi, potrošnja energije je manja.

Različite vrste razine

74LS138 pripada TTL vrste razine, dok 74HC138 pripada CMOS vrsti razine.U ranom dizajnu digitalnog kruga, mogućnost pokretanja kruga često se mjeri brojem TTL krugova koje bi mogao voziti, na primjer, 4 ili 8 TTL kruga.Specifikacije visoke i niske razine za TTL i CMOS su različite.Iz podatkovnog lista 74LS138, možemo saznati da se na razini TTL -a veća od 2,7 V smatraju VOH na visokoj razini, dok se niži od 0,4V smatra niskom razinom vol.Naprotiv, prema podatkovnom listu 74HC138, na CMOS razini, viša od 1,9 V je definirana kao VOH visoke razine, dok je niži od 0,1 V definiran kao vol.

Različiti rasponi napajanja

Raspon napajanja logičkog čipa 74LS138 obično je između 4,75 V i 5,25V, dok 74HC138 ima širi raspon napajanja od 2V do 6V.Može se vidjeti da HC serija ima širi raspon napajanja i stoga je prilagodljiviji u raznim aplikacijama.LS serija je rani logički čip, kada se dizajn kruga uglavnom temeljio na 5V sustavu napajanja, tako da raspon napajanja od 4,75 V do 5,25V samo zadovoljava ovu potražnju.Međutim, kako se tehnologija razvijala, pojavilo se sve više i više sustava za napajanje 3.3V.U ovom je slučaju bilo jasno da čipovi serije LS više nisu prikladni, a pojavili su se čipovi HC serije sa širim rasponom napajanja.Danas većina mikrokontrolera koristi sustav napajanja 3.3V, tako da je čip od 74HC138 prikladniji.

Često postavljana pitanja [FAQ]

1. Što je 74LS138?

IC 74LS138 je dekoder od 3 do 8 integrirani krug iz obitelji 74xx.Glavna funkcija ovog IC -a je dekodiranje inače demultipleks aplikacija.Dekoder 74LS138 IC koristi naprednu tehnologiju poput Silicon (SI) Gate TTL tehnologije.

2. Kako djeluje 74138?

Ovaj 74LS138 IC ima 3-binarne odabrane ulaze poput A, B i C. Ako je IC aktiviran, tada će ove ulazne igle odlučiti koji će od 8 obično visokih O/PS biti nizak.Igle za omogućavanje su dva aktivna niska i jedna aktivna.

3. Koja je primjena IC 74LS138?

Dekoder 74LS138 IC koristi naprednu tehnologiju poput Silicon (SI) Gate TTL tehnologije.Oni su prikladni za različite aplikacije poput dekodiranja memorijske adrese inače usmjeravanja podataka.Ove će aplikacije sadržavati otpornost na visoku i malu upotrebu snage obično srodne s TTL krugom.

4. Kako koristite IC 74LS138 kao Demux?

LS138 može se koristiti kao 8-izlazni demultiplekser koristeći jedan od aktivnih ulaza s niskim omogućavanjem kao unos podataka, a drugi omogućavanje ulazi kao stroba.Omogući ulazi koji se ne koriste moraju biti trajno vezani za odgovarajuće aktivno visoko ili aktivno nisko stanje.
