Sveobuhvatni vodič za XBEE S2C modul: pinout, specifikacije, načini, arduino veza i upotreba

XBEE moduli, koje je 2005. godine uvedena 2005. godine Digi International u okviru marke Maxstream, revolucionirali su bežičnu komunikaciju sa svojim pridržavanjem standarda IEEE 802.15.4-2003.Dizajniran za podršku svestranim konfiguracijama poput zvijezda i točke do točke, XBEE ekosustav razvio se u robustan paket modula, adaptera, gatewaya i softverskih rješenja.Ovi napredak čini ih potrebnim za različite bežične komunikacijske aplikacije, u rasponu od industrijske automatizacije do pametnih sustava s omogućenim IoT-om.U ovom članku zaronimo u XBEE S2C modul - izdvajanje u liniji XBEE.Istražit ćemo njegove ključne atribute, konfiguracije i praktične aplikacije, pokazujući kako pojednostavljuje postavke komunikacije uz isporuku pouzdanosti, skalabilnosti i učinkovitosti.Bez obzira na to da li izrađujete zamršene mrežne mreže ili integrirate IoT sustave, XBEE S2C modul ima potencijal za transformaciju vaših nastojanja u bežičnoj komunikaciji.Otkrijmo njegove mogućnosti i praktične slučajeve uporabe.

Katalog

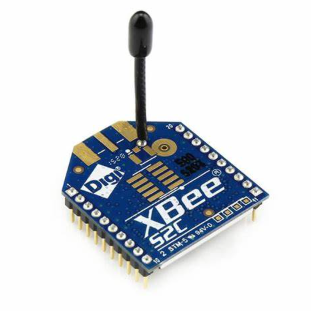

Pregled XBEE S2C modula

XBEE S2C modul ističe se kao vrlo svestran alat za RF komunikaciju.Besprijekorno se povezuje s nizom mikrokontrolera i učinkovito prenosi podatke na frekvencijskom opsegu od 2,4 GHz.Modul je posebno vješt u izgradnji čvrstih i pouzdanih mreža za neprekidni protok podataka, posebno ako se koristi s uređajima s omogućenim Zigbee, što ga čini prilično vrijednim u složenim tehnološkim postavkama.

Modul koristi Zigbee tehnologiju za uspostavljanje zamršenih mrežastih mreža.To omogućava uređajima da se uključe u komunikaciju na velikim udaljenostima i kreću se oko fizičkih barijera.Zigbeejev protokol poznat je po svojoj prilagodljivosti, skalabilnosti i sigurnim kanalima, što ga čini vrlo pogodnim za industrijska okruženja u kojima je željena dosljedna i pravovremena razmjena podataka.Na primjer, integriranje ovih modula u pametne mreže može poboljšati sustave upravljanja energijom osiguravajući prenošenje točnih podataka u širokim mrežama.

Jedan od najatraktivnijih aspekata XBEE S2C je njegova jednostavnost upotrebe.Integriranje s mikrokontrolerima je nekomplicirano, omogućavajući brzo implementaciju u raznim aplikacijama.X-CTU softver Digi International ključan je za poboljšanje mogućnosti modula.Pomoću ovog alata korisnici mogu lako konfigurirati, testirati i ažurirati firmver, osiguravajući da su moduli opremljeni najnovijim poboljšanjima i sigurnosnim mjerama.Za tehničare, pokretanje simulacija unutar softvera može biti oprezan korak kako bi se potvrdilo da se konfiguracije usklađuju s određenim operativnim zahtjevima prije nego što ih rasporede na terenu.

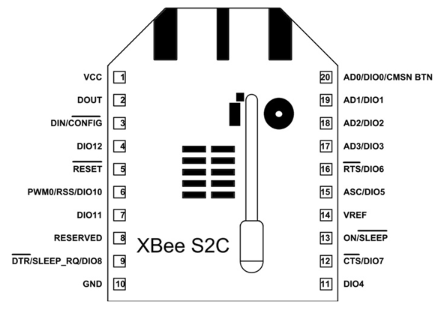

Konfiguracija pin

Broj	Ime	Opis
Pin1	VCC	Ovaj se pin koristi za pružanje ulazne snage uređaju.
Pin2	Dout/DiO13	Radi kao serijski izlaz UART -a, a također djeluje kao GPIO pin.
Pin3	DIN/CONFIG/DIO14	Djeluje kao serijski unos podataka za UART i kao GPIO PIN.
Pin4	DIO12/SPI_MISO	Izlazni pin za SPI komunikaciju, također korisan za GPIO funkcije.
Pin5	Resetirati	Pomaže u resetiranju uređaja putem vanjskog signala.
Pin6	RSS/PWM0/DIO10	Koristi se za GPIO i PWM i ukazuje na snagu signala u UART serijska komunikacija.
Pin7	PWM1/DIO11	Radi kao GPIO i PWM.
Pin8	REZERVIRANO	Nema veze ili ne povezuje PIN.
Pin9	DTR/SALES_RQ/DIO8	Kontrolira liniju spavanja modula XBEE S2C, a također radi Kao GPIO funkcija.
Pin10	GND	Mljeveni pin.
Pin11	Dio4/SPI_MOSI	Djeluje kao GPIO PIN i pomaže u SPI komunikaciji za XBEE -ov unos podataka.
Pin12	CTS/DIO7	Djeluje kao RS232 pokazatelj kontrole protoka, a također je korisno za funkcije GPIO.
Pin13	On_Sleep/Dio9	Pomaže u provjeri statusa XBEE i funkcionalno je za GPIO funkcije.
Pin14	VREF	Izravno ADC sučelje unutar analognog napona.
Pin15	ASC/DIO5	Stječe znakove načina mirovanja i dijagnostički način, također Radi za GPIO igle.
Pin16	RTS/DIO6	Označava strujni protok unutar RS232 komunikacije i Radi kao GPIO pin.
Pin17	AD3/DIO3/SPI_SSEL	Slave Select Pin za SPI komunikaciju, također djeluje kao Analogni unos podataka i GPIO.
Pin18	AD2/DIO2/SPI_CLK	CLK PIN za SPI komunikaciju, također radi u analognom ulazu & GPIO.
Pin19	AD1/DIO1/SPI_ATTN	SPI_ATTN pomaže u glavnoj obavijesti za XBEE podatke izlaz;Također GPIO i analogni ulaz.
Pin20	AD0/DIO0/CMSN BTN	Koristi se za gumb za puštanje u pogon, GPIO i ADC ulaz.

Osnovni atributi i tehnički detalji

Značajka/specifikacija	Detalji
Vrsta uređaja	Samostalan
Frekvencija prijenosa	2,4 GHz do 2,5 GHz
Kanali	16 kanala izravnog slijeda
Sučelja	UART (max 250 kb/s), SPI (max 5 mb/s)
Podešavanje prijenosa napajanja	Podesiv softverom
Raspon (urbani/zatvoreni)	200 stopa
Raspon (RF vidska linija na otvorenom)	Do 4000 stopa
Prijenos izlaza napajanja (način pojačanja)	6,3 MW (8 dBm)
Prijenos izlaza napajanja (normalan način)	2 MW (3 dBm)
RF stopa podataka	250.000 bps
Osjetljivost prijemnika (način pojačanja)	-102 dbm
Osjetljivost prijemnika (normalan način)	-100 dbm
Raspon napona napajanja	+2.1 do +3,6 V
Radna struja (normalan način)	33 Ma na 3.3 V
Radna struja (Način pojačanja)	45 Ma na 3.3 V
Praznu struju	9 Ma
Maksimalna izlazna struja	40 Ma
Struja	<1 µA
ESD zaštita	3000 V
Radni temperaturni raspon	-40 ° C do 85 ° C
Stopa podataka UART komunikacije	Do 256 kbps
Stopa podataka SPI komunikacije	Do 5 Mbps
Brzina podataka modula	Do 250.000 bps

Operativni načini

XBEE S2C modul utjelovljuje fascinantnu mješavinu prilagodljivosti i korisnosti, olakšavajući njegov rad u dvije različite metodologije: u načinu naredbenog načina i API načina.Svaka metodologija zadovoljava različite komunikacijske zahtjeve, uparivši karakteristične atribute s posebnim operativnim potrebama.

U naredbenom načinu-bešavna razmjena podataka

Unutar naredbenog načina, obično poznatog kao prozirni način, modul osigurava izravnu i nekompliciranu razmjenu podataka putem DIN pin -a.Ova postavka pogoduje scenarijima koji zahtijevaju izravnu komunikaciju od točke do točke.Korištenjem transparentnih podataka, uređaji mogu bez napora razmjenjivati ​​informacije, uklanjajući potrebu za složenom obradom ili zamršenim protokolima.

API način rada-strukturirane interakcije temeljene na okviru

S druge strane, API način rada prihvaća organiziraniju strategiju uokvirivanjem podataka prije prijenosa.Ova metoda daje pojačanu sigurnost zajedno s rigoroznom validacijom pogrešaka i povratnim funkcijama.Tipični dizajn okvira sastoji se od delimitara starta, identifikatora tipa, duljine okvira, stvarnih podataka i kontrolnih zbroja.Takav skup ne samo da osigurava komunikaciju, već i pomaže u rafiniranju prilagođavanja parametara i prikupljanju priznanja isporuke paketa.

Korištenje potencijala XBEE S2C modula

Shvaćanje značaja XBEE S2C modula unutar mrežne infrastrukture obogaćuje ukupne performanse i povećava operativne mogućnosti.Ovaj modul pomaže u izradi fleksibilnih i učinkovitih bežičnih mreža koje zadovoljavaju različite operativne zahtjeve.Uglavnom djeluje u tri specifične uloge:

Ovladavanje koordinacijom mreže

Koordinator se izvrsno snalazi u postavljanju i održavanju urednosti mreže.To nadilazi rukovanje protokolima i sinkronizacijom kako bi se uključivalo konfiguriranje mrežnih parametara kao što su odabir kanala i mrežni ID -ovi, potičući neprekidnu komunikacijsku atmosferu.U praktičnim primjenama koordinatori često djeluju kao temeljni čvor, definirajući okvir i zdravlje mreže.Često možete izraziti utjecaj stručno kodiranja ove jedinice kako bi se smanjila latencije i povećala propusnost podataka.

Mogućnosti usmjeravanja

Usmjeritelji igraju aktivnu ulogu u osiguravanju kontinuiranog protoka podataka u mrežnim odjeljcima.Oni ne samo da upravljaju internim prijenosom podataka, već i olakšavaju vanjsku komunikaciju djelujući kao go-betweens.Ova uloga ima značajnu važnost u složenim mrežnim postavkama gdje raspodjela podataka mora biti učinkovita u više čvorova.Često možete prilagoditi postavke usmjerivača za idealnu mješavinu raspona i očuvanja energije, promicanje rasta mreže i trajne funkcionalnosti.

Rukovanje krajnjim uređajima

Iako su ograničeni u funkcijama, krajnji uređaji usredotočeni su na prijenos i prijem RF podataka.Njihov dizajn često uključuje načine uštede energije kako bi se produžilo vijek trajanja baterije, osnovni u udaljenim slučajevima praćenja.Ovi su uređaji dizajnirani za izvršavanje određenih zadataka unutar mreže sa smanjenom složenošću, osiguravajući pouzdanost.Rasprostranjena industrijska praksa uključuje strateško upravljanje ciklusima spavanja i buđenja kako bi se proširio rad uređaja bez potkopavanja integriteta podataka.

Fino podešavanje id-a i kanala

ID mreže osobnog područja (PAN) aktivan je u identificiranju svake mreže, zahtijevajući pažljivu konfiguraciju kako bi se osigurao ispravno postavljanje uređaja.Odabir sa 16 dostupnih kanala, koje koordinator obično upravlja, koristi se za smanjenje učinkovitosti smetnji i podržavanja mreže.Često možete raspravljati o metodama za dinamičku raspodjelu kanala i upravljanja PAN ID -om kako biste se prilagodili promjenama okoliša ili mrežnom skaliranju, održavajući tako učinkovitu komunikaciju.

Interfating XBEE S2C s Arduino i Nodemcu za dinamičke IoT aplikacije

Istraživanje integracije XBEE S2C modula s Arduino i NODEMCU otvara svijet fleksibilnih aplikacija u krajoliku Interneta stvari (IoT).Ovaj se nastojanje obično vrti oko izrade različitih komponenti odašiljača i prijemnika kako bi se olakšala razmjena podataka tekućine koja podsjeća na ritmove vaše interakcije.

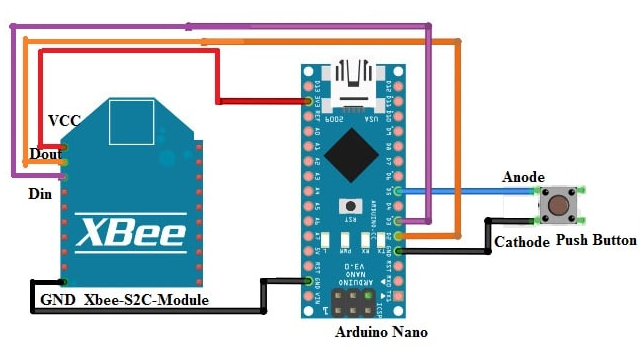

Modul odašiljača s Arduino nano

Stvaranje veze između XBEE modula i Arduino nano zahtijeva pravilno povezivanje VCC, GND, DIN i DOUT PINS.Namjerna upotreba gumba za pritisak pokreće prijenos podataka nakon što se pritisne, funkcija koja oponaša intuitivnu interakciju koja se vidi u scenarijima kontrole.Takva postavka odjekuje svakodnevnim iskustvima gdje pritiskanje gumba pojednostavljuju vaše angažiranje u ugrađenim sustavima.

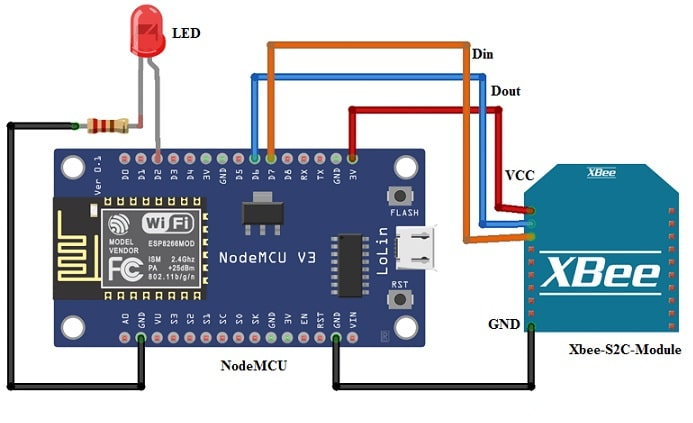

Sustav prijemnika s nodemcu

Integracija NODEMCU -a s XBEE modulom prihvaća sličnu shemu povezivanja, povećanu LED -om koji djeluje kao pokazatelj statusa za primanje podataka.Ova konfiguracija obogaćuje razumijevanje sustava povratnih informacija, gdje vizualni signal LED -a zrcali proces uklanjanja pogrešaka u interakciji hardvera, potičući uvjerljiv osjećaj pouzdanosti sustava.

Kodirati

Potrebni kôd za odašiljač:

#Include "softwareserial.h"

Softwareserial xbee (2,3);

int gumb = 5;

Boolean Toggle = FALSE;// Ova varijabla prati alternativne klikove gumba

Postavljanje praznine ()

{

Serial.begin (9600);

pinmode (gumb, input_pullup);

XBEE.BEGIN (9600);

}

praznina ()

{

// Kad se pritisne gumb (GPIO povuče se nisko) Pošaljite 1

if (digitalRear (gumb) == niska && pregaziva)

{

Serial.println ("Uključi LED");

Toggle = lažno;

Xbee.write ('1');

kašnjenje (1000);

}

// Kad se gumb pritisne drugi put (GPIO je povukao nisko) Pošaljite 0

inače if (digitalRear (gumb) == nisko &&! Toggle)

{

Serial.println ("isključi LED");

pregaziti = istina;

Xbee.write ('0');

Potrebni kôd za prijemnik:

#includi

int LED = 2;

int primljen = 0;

int i;

// za komunikaciju sa Zigbee

Softwareserial Zigbee (13,12);

Postavljanje praznine ()

{

Serial.begin (9600);

Zigbee.Begin (9600);

pinmode (LED, izlaz);

}

praznina ()

{

// Provjerite jesu li primljeni podaci

if (Zigbee.available ()> 0)

{

primljeno = Zigbee.read ();

// Ako su podaci 0, isključite LED

if (primljeno == '0')

{

Serial.println ("isključivanje LED");

DigitalWrite (LED, nisko);

}

// Ako su podaci 1, uključite LED

inače ako je (primljeno == '1')

{

Serial.println ("uključivanje LED");

DigitalWrite (LED, visok);

}

}

Navedeni isječci koda pokazuju postupak prijenosa i prijema koristeći osnovne komponente poput gumba i LED -ova.Ovi su primjeri pristupnici za vas koji ciljaju reprodukciju učinkovitih komunikacijskih sustava unutar IoT okvira, sličnih onima koji su zaposleni u industrijskim standardnim modelima.

Koordinirani rad dva XBEE modula podržava neprekinutu Zigbee komunikaciju između Arduino Nano i NODEMCU.Svaki tipka pritisnite prenose podatke dok istovremeno pružaju neposredne povratne informacije putem LED -a, odražavajući sustave u kojima se naglašava jamstvo stvarnih podataka.

Prijava

Kućna automatizacija i mrežne mreže

XBEE S2C modul poboljšava kućnu automatizaciju neprimjetnim oblikovanjem mrežastih mreža koje povezuju uređaje unutar kućanstva.Ovaj modul pronalazi svoju nišu u postavkama koje zahtijevaju stabilnu komunikaciju s niskim kašnjenjem, ostvarene kroz robusne Zigbee protokole.Obično pronalazi mjesto u sustavima rasvjete, sigurnosti i klime, napredujući interaktivniju i međusobno povezanu pametnu atmosferu.Njegova sposobnost samoizlječenja unutar mreže mreže osigurava kontinuitet usluge, čak i kad jedan čvor propadne, povećavajući na taj način ukupnu pouzdanost i poznavanje postavljanja.

Industrijska primjena i komunikacija srednjeg raspona

Unutar industrijskog svijeta, XBEE S2C modul preferirani je izbor za komunikaciju srednjeg raspona, potičući dosljednost u komunikacijskim putovima ključ za automatizirane industrijske procese.To uključuje nadzor i kontrolu tvorničke opreme, a uspijeva u scenarijima u kojima oštra okruženja čine žičana rješenja manje izvedivim.Korištenje ovog modula odražava porast nagiba prema digitalizaciji, povećavajući industrijsku učinkovitost i minimiziranje vremena zastoja.Možete razmišljati o njegovom potencijalu da izmislite tradicionalnu proizvodnju integrirajući stvarnu analizu podataka i budno nadgledanje opreme, potaknuvši znatiželju o njegovom utjecaju na produktivnost.

Automatizacija komercijalne zgrade

Modul proširuje svoju komunalnu pomoć na automatizaciju komercijalne zgrade, pojednostavljujući rad HVAC sustava, rasvjete i sigurnosne infrastrukture.Takva integracija pruža vam izgradnju šanse da postignete izvrstan stupanj energetske učinkovitosti, usklađujući se s modernim nagonom prema svijesti o okolišu.Njegova komunikacijska sposobnost olakšava integraciju s postojećim okvirima, podržavajući prilagodljivost i rast.U skladu s ovim aplikacijama često pokazuju značajno smanjenje operativnih troškova, ističući ulogu XBEE S2C modula u smanjenju utjecaja okoliša u komercijalnim objektima.

Smart energetski sustavi

U domeni Smart Energy Systems, XBEE S2C modul poboljšava upravljanje energijom i distribuciju unutar pametnih mreža.Omogućuje stvarnu razmjenu podataka između izvora energije i potrošača, optimizirajući raspodjelu energije i minimiziranje otpada.Možete organizirati upotrebu uređaja po stvarnim cijenama ili predviđene vršne zahtjeve, prevodeći u značajnu uštedu energije.Naoružan sigurnosnim komunikacijskim protokolima, modul podržava upravljanje decentraliziranim obnovljivim izvorima energije, korak naprijed u osiguravanju održivih energetskih praksi za buduće generacije.Takav razvoj događaja naglašava njegov potencijal za remont obrazaca potrošnje energije, odjekujući s globalnim ciljevima održivosti.
