Ad620 pojačalo instrumentacije: podatkovni list, konfiguracija PIN -a i shematski pregled

Ad620 pojačalo instrumentacije poznato je po preciznosti i svestranosti, što ga čini pouzdanim izborom u različitim industrijama.S velikom točnošću i malom potrošnjom energije, AD620 se ističe u aplikacijama kao što su medicinska instrumentacija, industrijska automatizacija i precizni podatkovni sustavi.Razumijevanje pinout -a i operativnih detalja ovog pojačala potrebno je za integraciju bešavne sustave, osiguravajući optimalne performanse u bilo kojem dizajnu.U ovom ćemo članku istražiti ključne značajke, konfiguraciju PIN-a i aplikacije AD620, ističući zašto ostaje rješenje za vaše pouzdano pojačanje.

Katalog

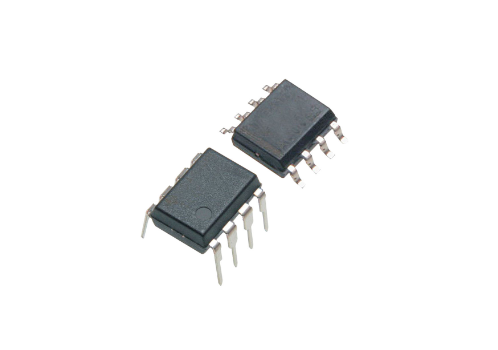

Pregled Ad620

A Ad620 je ekonomično i visoko precizno pojačalo instrumentacije.Omogućuje podešavanje pojačanja do 10 000 koristeći samo jedan otpornik.Dostupno u 8-olovnoj pakiranju i pakiranju, nudi kompaktni otisak u usporedbi s diskretnim dizajnom.

Uređaj osigurava minimalnu potrošnju energije, s maksimalnom opskrbnom strujom od 1,3m, što ga čini dobro za baterije i prijenosne aplikacije.AD620 ima veliku točnost s maksimalnom nelinearnošću od 40 ppm, pomaknutom naponom od 50 µV max i pomakom od 0,6 µV/° C max.Ove specifikacije čine ga učinkovitim u preciznim sustavima za prikupljanje podataka kao što su vaga i sučelja pretvarača.Sadrži nisku buku i nisku ulaznu pristranost struju, koji su zapaženi za medicinske uređaje koji zahtijevaju precizno očitanje.

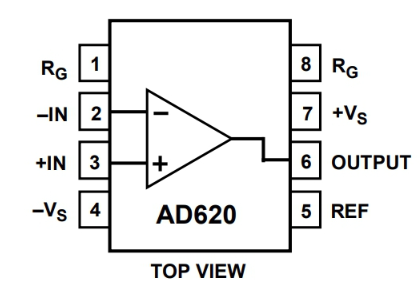

AD620 PIN konfiguracija

AD620 CAD model

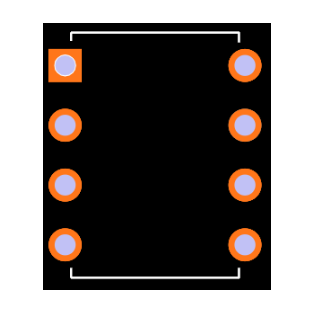

Otisak stopala

Značajke Ad620

Značajka	Opis
Jednostavnost upotrebe	Jednostavan za upotrebu dizajna s vanjskim otpornikom za dobitak podešavanje.
Raspon dobitaka	Dobitak set s jednim vanjskim otpornikom, podesivim od 1 do 10.000.
Raspon napajanja	Djeluje u širokom rasponu opskrbe od ± 2,3 V do ± 18 V.
Performanse	Nadmašuje tradicionalnu instrumentaciju 3-op-amp Dizajni pojačala.
Pakiranje	Dostupno u paketima s 8 olova i Soic.
Mala potrošnja energije	Maksimalna struja opskrbe od 1,3 Ma.
DC Performance	B razreda sadrži izvrsne DC performanse.
Napon ulaznog offset	Ulazni pomak napona od 50 μV.
Ulazni pomak	Niski ulazni pomak od 0,6 µV/° C.
Ulazna pristranost struja	Maksimalna ulazna pristranost struja od 1,0 Na.
Omjer odbacivanja uobičajenog načina	Omjer odbacivanja uobičajenog načina od 100 dB minimuma pri g = 10.
Niska buka	Ulazni naponski šum od 9 NV/√Hz na 1 kHz.
Ulazni šum	0,28 μV buka od vrha do vrha u rasponu od 0,1 Hz do 10 Hz.
AC Specifikacije	Sadrži izvrsne izmjenične performanse s propusnošću od 120 kHz na g = 100.
Vrijeme naseljavanja	Vrijeme brzog taloženja od 15 μs do 0,01%.

Specifikacije AD620

Evo detaljne tablice analognih uređaja Inc. Ad620 mlrd. Tehničke specifikacije, atributi i parametri, zajedno sa dijelovima sa sličnim specifikacijama.

Tip	Parametar	Detalji
Kontaktirajte se	Olovo, limen	Olovo/lim
Nosač	Kroz rupu	Kroz rupu
Montažni tip	Kroz rupu	Kroz rupu
Paket / slučaj	8-dip (0,300, 7,62 mm)	8-dip (0,300, 7,62 mm)
Broj igle	8	8
Broj elemenata	1	1
Radna temperatura	-40 ° C ~ 85 ° C	-40 ° C ~ 85 ° C
Pakiranje	Cijev	Cijev
JESD-609 Kod	e0	e0
PBFREE KOD	Ne	Ne
Status dijela	Zastario	Zastario
Razina osjetljivosti na vlagu (MSL)	1 (neograničeno)	1 (neograničeno)
Broj završetaka	8	8
ECCN kod	Uho99	Uho99
Otpornost	10gohm	10gohm
Maksimalno rasipanje snage	650MW	650MW
Terminalni položaj	DUAL	DUAL
Broj funkcija	1	1
Napon za opskrbu	15V	15V
Terminal	2,54 mm	2,54 mm
Broj osnovnog dijela	Ad620	Ad620
Broj	8	8
Napon radnog napajanja	36V	36V
Struja opskrbe	1,3mA	1,3mA
Nominalna struja opskrbe	1,3mA	1,3mA
Rasipanje snage	650MW	650MW
Stopa nagiba	1,2V/μs	1,2V/μs
Pojačalo	Instrumentacija	Instrumentacija
Omjer odbacivanja uobičajenog načina rada	93 dB	93 dB
Struja - ulazna pristranost	500pa	500pa
Napon - opskrba, jednostruka/dvostruka (±)	4.6V36V ± 2.3V18V	4.6V36V ± 2.3V18V
Izlazna struja po kanalu	18mA	18mA
Ulazni pomak napona (VOS)	30mV	30mV
Negativni napon napajanja-nom	-15V	-15V
Napon - Ulazni odstupanje	15 μV	15 μV
-3db propusnost	1MHz	1MHz
Ulazni offset struja-max (IIO)	0,00075 μA	0,00075 μA
Naponsko dobitak	1	1
Napon noma	10	10
Nelinearnost	0,00%	0,00%
Dužina	9.27mm	9.27mm
Visina sjedi (max)	4,57 mm	4,57 mm
Otvrdnjavanje zračenja	Ne	Ne
ROHS status	Ne-roos usklađen	Ne-roos usklađen
Bez olova	Sadrži olovo	Sadrži olovo

Alternative AD620

Broj dijela	Opis	Proizvođač
AD620BRZ-RL	Pojačalo instrumentacije, 85 UV Offset-Max, 1 MHz pojas Širina, pdso8, bez olova, MS-021-AA, Soic-8	Rochester Electronics LLC
AD620BRZ-Reel	Pojačalo instrumentacije, 85 UV Offset-Max, 1 MHz pojas Širina, PDSO8, MS-021-AA, SOIC-8	Analogni uređaji Inc
AD620BR-Reel	Nizak nalet, instrumentacija male snage s postavljenim dobicima od 1 do 10000	Analogni uređaji Inc
AD620BRZ-R7	Nizak nalet, instrumentacija male snage s postavljenim dobicima od 1 do 10000	Analogni uređaji Inc
Ad620brz	Pojačalo instrumentacije, 85 UV Offset-Max, 1 MHz pojas Širina, pdso8, bez olova, MS-021-AA, Soic-8	Rochester Electronics LLC
AD620BR	Pojačalo instrumentacije, 85 UV Offset-Max, 1 MHz pojas Širina, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL7	Pojačalo instrumentacije, 85 UV Offset-Max, 1 MHz pojas Širina, PDSO8, MS-021-AA, SOIC-8	Analogni uređaji Inc

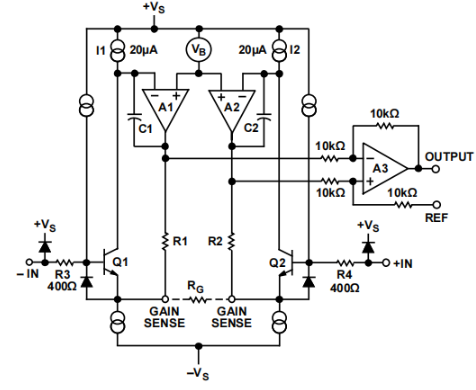

Pojednostavljena shema AD620

Idealne aplikacije za AD620

AD620, sa svojom izuzetnom točnošću i minimalnim naprezanim naponom, nađe se kod kuće u različitim podacima visoke preciznosti.Takvi se sustavi protežu u aplikacijama poput težine i sučelja pretvarača, gdje je potraga za točnošću mjerenja neumoljiva.

Precizni podatkovni sustavi

AD620 uspijeva u okruženjima u kojima je preciznost dominantna.Uzmite vagu vaganja, često korištene u istraživačkim laboratorijima ili industrijskim postavkama: ovdje svako mjerenje može biti korak ka revolucionarnim znanstvenim otkrićima ili vrhunskom kvaliteti proizvoda.Visoki omjer odbacivanja uobičajenog načina pojačala (CMRR) i niske karakteristike buke su okosnica ove pouzdane i precizne performanse.

Sučelja za pretvaranje

Aplikacije za sučelje transducera još su jedna arena na kojoj AD620 prikazuje svoje mogućnosti.Razmotrite pretvarače koji transformiraju fizičke pojave poput tlaka, temperature ili sile u električne signale.Točnost ovih pretvorbi je ozbiljna - bilo to u preciznoj kontroli industrijskih sustava automatizacije ili budnom praćenju okolišnih uvjeta.Visoka ulazna impedancija AD620 igra glavnu ulogu u očuvanju integriteta signala, čime ga čini uvjerljivim izborom za ta sučelja.

Medicinska primjena

U svijetu medicinskih instrumenata, AD620 sjajno sja.Uređaji poput elektrokardiograma (EKG) i neinvazivnih monitora krvnog tlaka oslanjaju se na visoku točnost i minimalne smetnje signala za isporuku pouzdane dijagnostike.Ovdje su potrebni niska buka i pristranost AD620.Nadalje, vještina pojačala u očuvanju snage značajno proširuje trajanje baterije prijenosnih medicinskih uređaja - što je glavna značajka u današnjem krajoliku mobilnih zdravstvenih rješenja, gdje svaki dodatni sat rada može napraviti duboku razliku.

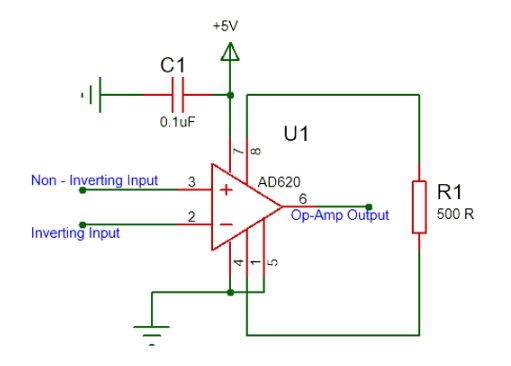

Kako upravljati i optimizirati AD620?

Upravljanje AD620 uključuje niz izravnih koraka.Za početak, učinkovito upravljanje snagom integriranog kruga (IC) povezujući PIN 7 s napajanjem i PIN 4 na zemlju.Jedna +5V opskrba često je prikladna za ovaj zadatak.Osiguravanje da PIN 2 (ne-invertiranje) i Pin 3 (inverting) upravljaju ulaznim signalom korisno je za odgovarajuću funkcionalnost.Za stabiliziranje izlaza kada ne postoji naponski razlika između ulaznih igle, obično prizemlje 5 (referenca) zajedno s PIN 4.

Kontroliranje pojačanja AD620 vrlo je pojednostavljen postupak, koji zahtijeva samo jedan vanjski otpornik.Postavite dobitak postavljanjem otpornika (npr. 500Ω za dobitak od 100) između igara 8 (+RG) i 1 (-RG).Dobitak se zatim izračunava pomoću formule.

G = (49,4 kΩ / r_G) + 1.

Ova formula osigurava precizne dobitke odgovarajućim odabirom vrijednosti otpornika, nudeći jednostavnu, ali moćnu metodu za prilagođavanje performansi pojačala na specifične potrebe.Jedan često zanemaren aspekt je struja ulazne pristranosti.Dizajn AD620 minimizira ovu struju, ali ublažavanje bilo kakve neravnoteže u izvornoj impedanciji spojenoj na ulazne igle još uvijek se naseljava.Minimiziranje neusklađenosti smanjuje nadoknadu napona, poboljšavajući ukupnu točnost, što je uglavnom opasno u preciznoj instrumentaciji gdje su minute odstupanja važne.Varijacije temperature mogu značajno utjecati na performanse AD620.Osiguravanje da otpornik koji se koristi za postavku pojačanja ima koeficijent niske temperature korisno za održavanje stabilnog dobitka u širokom temperaturnom rasponu.U aplikacijama pogođenim okolišnim uvjetima, ova je stabilnost korisna za dosljedne performanse.U praktičnim scenarijima poput sustava industrijskog praćenja, održavanje stabilnosti pojačanja unatoč fluktuacijama temperature je aktivno kako bi se izbjegle netočnosti mjerenja.To naglašava važnost odabira odgovarajućih komponenti koje su u skladu s operativnim okruženjem, čime se osigurava pouzdano i precizno nadgledanje.Referentni pin (PIN 5) značajno utječe na izlazni napon.Prizemljenje ovog pin -a zajedno s pin 4 obično nula izlaz kada nema ulazne razlike u naponu.Međutim, u naprednijim postavkama, povezivanje ovog PIN -a na određeni napon može uvesti poznati pomak u izlaz, što je korisno u aplikacijama koje zahtijevaju precizne referentne promjene napona.

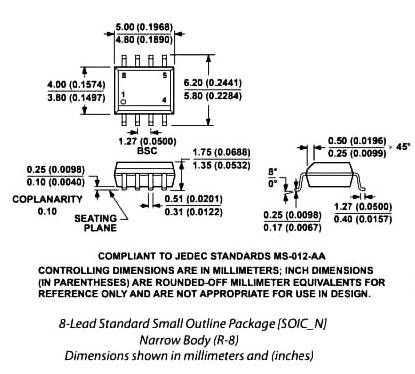

Ad620 ambalaža

O analognim uređajima

Analog Devices Inc. (NASDAQ: ADI) izvrsno je u dizajnu, proizvodnji i marketingu integriranih krugova analognih, mješovitih signala i digitalnog signala (DSP).Osnovan 1965. godine, ADI se obvezao prevladati složene inženjerske izazove u obradi signala.Njihova genijalna rješenja imaju moć pretvoriti fenomene u stvarnom svijetu poput temperature, tlaka i brzine u precizne električne signale, omogućujući tako raznoliku i praktičnu primjenu širom svijeta.

Tijekom desetljeća, ADI je prešao iz fokusiranja isključivo na analognu tehnologiju kako bi prihvatio cjelovitiji pristup koji uključuje tehnologije mješovitog signala i DSP-a.Ovaj pomak odražava širi trend u industriji elektronike prema integriranju više funkcija u jedan čip, poboljšavajući performanse i rezanje potrošnje energije.ADI -ova rješenja pronalaze svoje mjesto u aplikacijama kroz industrijsku automatizaciju, zdravstvenu zaštitu, potrošačku elektroniku i automobilske sustave.

ADI-ov portfelj obuhvaća širok raspon tehnologija preciznih analognih proizvoda kao što su pojačala, linearni proizvodi i pretvarači podataka, koji su ozbiljni za osjet i mjerenje visoke rezolucije.Rješenja mješovitih signala koje kombiniraju analogne i digitalne krugove na jednom čipu, pružaju poboljšanu funkcionalnost i učinkovitost.

Podatkovni list pdf

Ad620bn podatkovnice:

Ad620.pdf

AD620BRZ-R7 podatkovne liste:

Ad620.pdf
