Adv7401KSTZ-140 Vodič za dekoder videozapisa: značajke, aplikacije, specifikacije i podatkovni list

Ovaj vodič objašnjava sve što trebate znati o Adv7401KSTZ-140.Radi s mnogim video standardima kao što su NTSC, PAL i HD formati poput 720p i 1080i.Također obrađuje grafiku visoke rezolucije do 1280 × 1024. Sa svojim brzim pretvaračima, fleksibilnim izlaznim opcijama i podrškom za digitalne video ulaze poput HDMI, ovaj čip je savršen za upotrebu u TVS-u, projektorima, AV sustavima i video zapisnicima.Ovaj vas vodič prolazi kroz njegove značajke, kako funkcionira, kako ga postaviti i gdje se može koristiti.

Katalog

AdV7401KSTZ-140 Pregled

A Adv7401KSTZ-140 je sofisticirani video dekoder i RGB grafički digitalizator s analognih uređaja, dizajniran za obradu različitih video formata, uključujući PAL, NTSC i SECAM, te ih pretvoriti u digitalni ITU-R BT.656 format.Ovaj čip se ističe zbog njegove sposobnosti dešifriranja komponente RGB/YPRPB video signala i digitalizacije RGB grafike s rezolucijama do 1280 × 1024 na 75 Hz (SXGA).Osnažuju ga četiri 10-bitna ADC-a koji djeluju brzinom uzorkovanja do 140 MHz, osiguravajući visokokvalitetni video izlaz za zahtjevne aplikacije.Obitelj Adv7401 uključuje nekoliko modela poput Adv7401BSTZ-110 i ADV7401BSTZ-80, koji podržavaju niže maksimalne stope uzorkovanja ADC-a od 110 MHz i 80 MHz, omogućujući odabir modela koji se usklađuje s njihovim specifičnim rezolucijom i zahtjevima za izvedbu.Ova fleksibilnost serija Adv7401 čini vrhunskim izborom koji zahtijeva snažne mogućnosti video obrade.

Ako želite povećati liniju proizvoda s visokim performansnim dekodiranjem videozapisa, toplo preporučujemo da s nama postavite skupno narudžbu za Adv7401KSTZ-140.

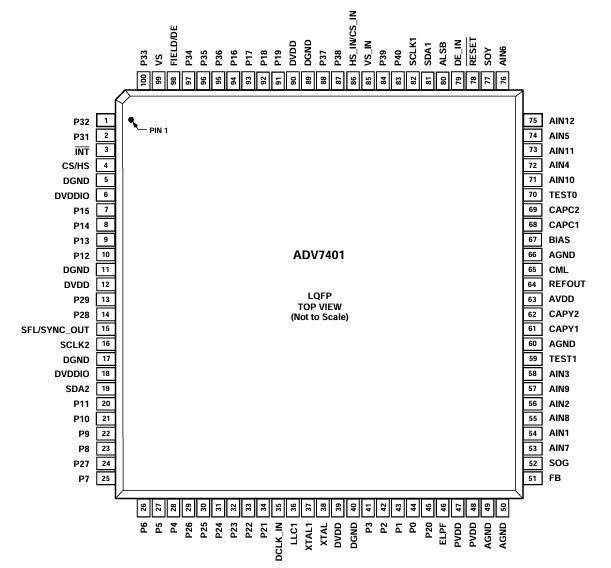

Adv7401KSTZ-140 PIN konfiguracija

PIN br.	Mnemonički	Tip	Funkcija
5, 11, 17, 40, 89	DGND	G	Digitalno tlo.
49, 50, 66	Agnd	G	Analogno tlo.
6, 18	Dvddio	P	Digitalni I/O napon napajanja (3,3 V).
12, 39, 90	DVDD	P	Napon opskrbe digitalnom jezgrom (1,8 V).
63	Avdd	P	Analogni napon napajanja (3,3 V).
47, 48	PVDD	P	PLL napadni napon (1,8 V).
51	Fb	Ja	Ulaz prekrivanja brzih prekidača.Ovaj se pin prebacuje između CVBS -a i RGB analogni signali.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	Ain1 do ain12	Ja	Analogni video ulazni kanali.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 do p9, p12 do p19	O	Izlazni port za video piksel.
33, 32, 31, 30, 29, 24, 14, 13	P22 do p29	I/O	Video ulaz/izlazni port.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 do p1, p10 do p11, p20 do p21, p31 do p40	Ja	Ulazni priključak za video piksel.
3	Int	O	Prekinuti.Ovaj pin može biti aktivan nizak ili aktivan visok. Kada SDP/CP statusni bitovi promijene ovaj PIN pokretači.Skup događaja koji Okidača prekid je pod korisničkom kontrolom.
4	HS/CS	O	HS je horizontalni izlazni signal sinkronizacije (SDP i CP načini).CS je digitalni kompozitni signal za sinkronizaciju (i može biti odabrano dok je u CP načinu).
99	Vs	O	Vertikalni izlazni signal za sinkronizaciju (SDP i CP načini).
98	Polje/de	O	Izlazni signal za sinkronizaciju polja (sav isprepleteni video načini).Ovaj pin se također može omogućiti kao signal za omogućavanje podataka (DE) u CP načinu Da biste omogućili izravnu vezu s HDMI/DVI TX IC.
81, 19	SDA1, SDA2	I/O	I²C Port serijski unos podataka/izlazni igle.SDA1 su podaci Redak za upravljački priključak i SDA2 je podatkovna linija za VBI Readback luka.
82, 16	SCLK1, SCLK2	Ja	Ulaz serijskog sata I²C (maksimalna brzina sata od 400 kHz). SCLK1 je linija sata za upravljački priključak, a SCLK2 je linija sata za VBI Port za čitanje podataka.
80	ALSB	Ja	Ovaj pin odabire I²C adresu za kontrolu Adv7401 i VBI Readback Portovi.Alsb postavljen na logiku 0 Postavlja adresu za pisanje Kontrolni priključak 0x40 i Adresa za čitanje za VBI priključak 0x21.ALSB Postavite na logiku Visoko postavlja adresu za pisanje za upravljanje priključkom 0x42 i Adresa za čitanje za VBI priključak 0x23.
78	Resetirati	Ja	Ulaz resetiranja sustava, aktivno nisko.Minimalni impuls s niskim resetiranjem Za resetiranje kruga Adv7401 potrebna je širina od 5 ms.
36	LLC1	O	LLC1 je izlazni sat zaključanog linijom za podatke o pikselu (Raspon je 12,825 MHz do 140 MHz za ADV7401KSTZ-140; 12,825 MHz do 110 MHz za adv7401bstz-110;12.825 MHz do 80 MHz za Adv7401bstz-80).
38	Xtal	Ja	Ulazni pin u kristal 28.63636 MHz ili može biti Overdiran vanjskim 3.3 V 28.63636 MHz Oscilatorski izvor sata na sat Adv7401.
37	Xtal1	O	Ovaj se pin povezuje na kristal od 28.63636 MHz ili omogućuje Upotreba veze s oscilatorom sata 3,3 V 28.63636 MHz koji se koristi kao a Sat za Adv7401.U kristalnom načinu kristal mora biti temeljni.
46	Elpf	O	Preporučeni filter vanjske petlje mora biti povezan s Ovaj elpf pin.
70	Test0	NC	Ovaj pin treba ostaviti nepovezano ili alternativno vezan do Agnd.
59	Test1	O	Ovaj pin treba ostaviti nepovezano.
15	Sfl/sync_out	O	Lock Frekvencija podkorča (SFL).Ovaj pin sadrži a serijski izlazni tok koji se može koristiti za zaključavanje frekvencije podkopava Ovaj dekoder povezan je s bilo kojim analognim uređajima Digitalni videozapis. Sync_out je narezani izlazni signal sinkronizacije dostupan samo u CP načinu.
64	Refalt	O	Unutarnji referentni izlaz.
65	CML	O	PIN razine uobičajene načine (CML) za unutarnje ADC.
61, 62	Capy1, Capy2	Ja	ADC mreža kondenzatora.
68, 69	CAPC1, CAPC2	Ja	ADC mreža kondenzatora.
67	Pristranost	O	PIN vanjske pristranosti.Spojite preporučeno otpornik (1,35 kΩ) između igle i zemlje.
86	Hs_in/cs_in	Ja	Može se konfigurirati u CP načinu da bude digitalni HS Ulazni signal ili digitalni CS ulazni signal koji se koristi za izdvajanje vremena u 5-žici ili 4-žični RGB način rada.
85	Vs_in	Ja	VS ulazni signal.Koristi se u CP načinu za 5-žični vremenski način rada.
79	De_in	Ja	Podaci omogućuju ulazni signal.Koristi se u 24-bitnom digitalnom ulazu Način priključka (na primjer, obrada 24-bitnih RGB podataka iz DVI RX IC).
35	Dclk_in	Ja	Ulazni signal sata.Koristi se u 24-bitnom digitalnom načinu ulaza (Na primjer, obrada 24-bitnih RGB podataka iz DVI RX IC-a) i također u Digitalni CVBS ulazni način.
52	Sog	Ja	Sinkronizirano na zelenom ulazu.Koristi se u ugrađenom načinu sinkronizacije.
77	SOJA	Ja	Sinkronizirano na ulazu lume.Koristi se u ugrađenom načinu sinkronizacije.

Adv7401KSTZ-140

• Analogno-digitalna konverzija velike brzine: ADV7401KSTZ-140 opremljen je s četiri 10-bitna analogno-digitalna pretvarača (ADC) koji mogu raditi brzinom uzorkovanja do 140 MHz.Ova sposobnost omogućuje joj učinkovito digitaliziranje video signala visoke rezolucije, što ga čini prikladnim za napredne aplikacije za obradu videozapisa.

• Svestrani analogni ulazni multiplekser: Ovaj uređaj sadrži 12-kanalni analogni multiplekser koji uključuje brzu praznu potporu.Ova funkcionalnost omogućuje prebacivanje između različitih analognih video izvora, prihvaćajući različite ulazne zahtjeve za video sustave.

• Sveobuhvatna video standardna podrška: Adv7401KSTZ-140 podržava širok raspon standarda video u boji, uključujući NTSC, PAL i SECAM.Također može obraditi komponentne video formate kao što su 525p, 625p, 720p i 1080i, osiguravajući kompatibilnost s različitim globalnim video formatima i rezolucijama.

• Grafička digitalizacija: Sposoban za digitalizaciju RGB grafike do razlučivosti od 1280 × 1024 na 75 Hz (SXGA), Adv7401KSTZ-140 idealan je za aplikacije koje zahtijevaju grafičku obradu visoke rezolucije, poput naprednih nadzornih sustava i digitalnog signala.

• Napredna pretvorba prostora u boji: Uređaj uključuje matricu pretvorbe u boji 3 × 3 koja olakšava fleksibilnu pretvorbu između različitih prostora u boji, poput YCRCB u RGB i obrnuto.Ova je značajka izvrsna za održavanje točnosti boje i kvalitete u multimedijskim aplikacijama.

• Digitalni ulaz: ADV7401KSTZ-140 uključuje 24-bitni digitalni ulazni priključak koji podržava podatke iz DVI/HDMI prijemnika ICS.Ova značajka poboljšava kompatibilnost čipova s ​​modernim digitalnim video izvorima, omogućujući joj da se integrira u širok raspon digitalnih multimedijskih sustava.

• Programirajuća izlazna sučelja : Nudi programibilno izlazno sučelje koje se može postaviti na 12-bitno 4: 4: 4 ili 8-bitno 4: 2: 2 dvostruka brzina podataka (DDR) izlaznih formata piksela.Ova fleksibilnost osigurava da se izlaz može prilagoditi specifičnim potrebama aplikacija, bilo za emitiranu opremu ili elektroniku.

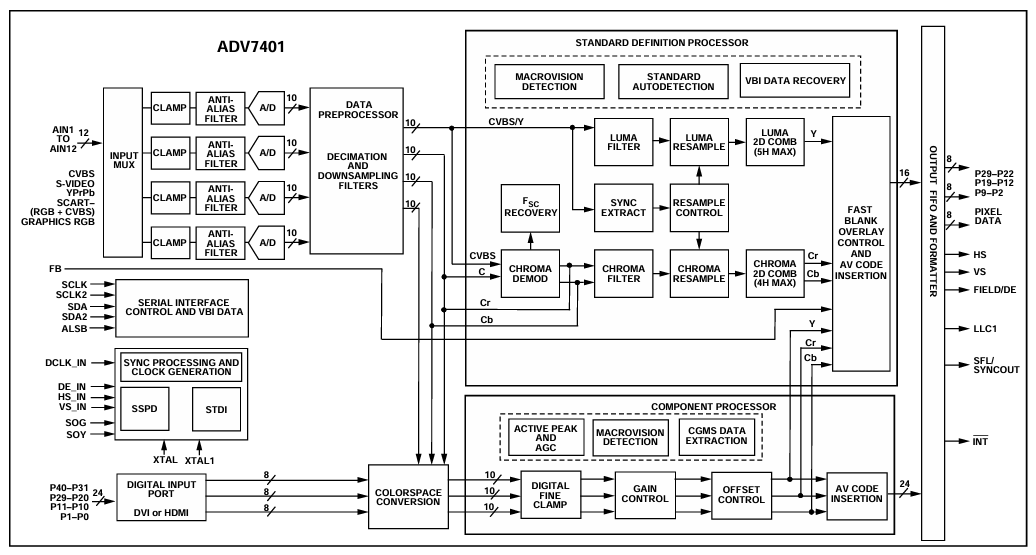

Adv7401KSTZ-140 Blok dijagram

Dijagram Adv7401KSTZ-140 Ilustrira unutarnje funkcionalne blokove ovog naprednog dekodera i digitalizatora videozapisa, ističući kako on obrađuje različite analogne video signale u digitalni izlaz.Čip podržava više ulaznih formata kao što su CVBS,, S-video,, YPBPR, i RGB, svi su usmjereni kroz ulazni MUX koji odabire među 12 analognih ulaza (AIN1 do AIN12).Svaki odabrani signal prolazi kroz a Pričvrstiti i Filter protiv Alija Za pripremu signala za digitalizaciju jednim od integriranih 10-bitnih analogno-digitalnih pretvarača (A/D).

Jednom digitalizirani, signali se obrađuju u Podaci predprocesor, što uključuje Desetkovanje i DownSampling Filteri Da biste smanjili stope podataka i pripremili signale za daljnju digitalnu obradu.Ovisno o vrsti unosa, video se može obraditi putem ili Procesor standardne definicije ili Komponentni procesor.A SD Procesor obrađuje kompozitne i s-video signale, obavljajući zadatke poput Kroma demodulacija,, Filtriranje lume i kroma,, Filtriranje češlja, i Obnavljanje, osiguravanje jasnog odvajanja komponenti osvjetljenja i krominacije.Također uključuje funkcije poput Otkrivanje makrovizije i Oporavak podataka VBI.

Za komponentni video, Komponentni procesor odgovoran je za operacije poput Dobiti kontrolu,, Korekcija, i Aktivni vrh i AGC podešavanja.Uključuje CGMS i Makrovizija Otkrivanje podataka za usklađenost zaštite od kopiranja.Uz to, postoji Konverzija prostora u boji Da se prilagodi Ycbcr ili RGB signali potrebnom izlaznom formatu.Svi obrađeni signali konvergiraju se u Izlaz FIFO i Oblikovati, gdje su usklađeni, formatirani i sinkronizirani prije izlaska kao digitalni piksel, zajedno sa signalima sinkronizacije poput Hs,, Vs,, Polje/de, i drugi.Dijagram također pokazuje podršku za DVI ili HDMI unos putem 8-bitnog digitalnog priključka i ugrađenog Serijski Kontrola sučelja za komunikaciju i konfiguraciju.

Adv7401KSTZ-140 Specifikacije

Tip	Parametar
Proizvođač	Analog Devices Inc.
Pakiranje	Pladanj
Status dijela	Aktivan
Funkcija	Dekoder, digitalizator
Prijava	Potrošački video
Standardi	ITU-R BT.656, NTSC, PAL, SECAM
Kontrolno sučelje	Serijski
Napon - napad	1,65V ~ 3,6V
Montažni tip	Površinski nosač
Paket / slučaj	100 lqfp
Paket uređaja dobavljača	100-lqfp (14x14)
Broj osnovnog proizvoda	Adv7401

Adv7401KSTZ-140 Aplikacije

Televiziji visoke razlučivosti (HDTVS)

ADV7401KSTZ-140 koristi se u različitim vrstama HDTV-a, uključujući LCD, DLP ™, plazmu i CRT modele, za dekodiranje i obradu širokog spektra video signala.Njegova sposobnost upravljanja višestrukim standardima i formatima emitiranja čini ga važnom komponentom za osiguravanje široke kompatibilnosti i visokokvalitetnog video izlaza u televizijskoj tehnologiji.

Projektori

Ovaj video dekoder integralni je i u LCD i DLP projektorima, gdje poboljšava mogućnosti obrade videozapisa.Omogućuje projektorima da precizno izrađuju sadržaj visoke rezolucije, što ga čini idealnim i za postavke kućnog kina i za profesionalno prezentacijsko okruženje.

Set-Top Boxes (STBS) s osobnim video snimačem (PVR)

U set-top kutijama, Adv7401KSTZ-140 olakšava dekodiranje različitih video formata kako bi se pregledali i snimali sadržaj iz različitih izvora.Ova značajka podržava funkcionalnost osobnih video snimača, fleksibilnog gledanja i mogućnosti snimanja.

Audio-video prijemnici (AVRS)

CHIP poboljšava prijemnik audio-video integrirajući robusne mogućnosti dekodiranja videozapisa s upravljanjem audio.Ova je integracija dobra za AVR -ove koji se koriste u kućnim zabavnim sustavima, pružajući bešavno audio i video iskustvo na jednom uređaju.

Multiformni pretvarači skeniranja

ADV7401KSTZ-140 koristi se u multiformnim pretvaračima skeniranja kako bi se pomoglo u pretvaranju video signala između različitih formata i rezolucija.Ova je aplikacija izvrsna za osiguravanje kompatibilnosti i održavanje kvalitete videozapisa u različitim tehnologijama i standardima prikaza.

DVD snimači s progresivnom podrškom za skeniranje

U DVD snimačima Adv7401KSTZ-140 igra ulogu dekodiranjem i digitalizacijom dolaznih video signala, podržavajući progresivne skenirane ulaze.Ova sposobnost omogućuje DVD snimačima da snimaju i pohranjuju visokokvalitetni video sadržaj, poboljšavajući ukupnu kvalitetu snimanja.

Adv7401kstz-140 slični dijelovi

• Adv7401bstz-110

• Adv7401wbstz-110

• Adv7441ABSTZ-110

Adv7401KSTZ-140 Koraci programiranja

1. Odaberite odgovarajući primarni način rada (prim_mode) i video standard (vid_std): Primarni način rada i odabira video standarda važan je jer određuje kako ADV7401KSTZ-140 tumači dolazni video signal.Registar prim_mode identificira primarni format video ulaza (npr. NTSC, PAL), dok Vid_STD registar određuje standardne detalje (npr. 525i, 625i).Postavljanje ovih registara ispravno osigurava da video dekoder može podnijeti specifične atribute ulaznog signala, poput brzine okvira i razlučivosti.

2. Konfigurirajte sat zasuna (LATCH_CLK): Postavka sata zasuna važna je za sinkronizaciju obrade video podataka.Programiranjem registra LATCH_CLK prilagođavate vrijeme zasuna podataka kako biste odgovarali frekvenciji piksela sata ulaznog videozapisa.Ovaj je korak važan kako bi se osiguralo da video dekoder ispravno bilježi i obrađuje svaki piksel u pravo vrijeme, izbjegavajući vremenske probleme ili korupciju podataka.

3. Postavite omjer razdjelnika PLL -a: Ovaj korak uključuje ručno postavljanje omjera PLL (faza zaključana petlja) za generiranje ispravnog izlaza piksela iz određene ulazne frekvencije.Omogućavanjem ručne kontrole (PLL_DIV_MAN_EN) i programiranjem PLL_DIV_RATIO možete precizno prilagoditi sat izlaza piksela kako biste odgovarali specifičnim potrebama vašeg zaslona ili daljnjeg sustava za obradu.Ova precizna kontrola dobra je za održavanje integriteta i sinkronizacije signala u vašem lancu obrade videozapisa.

4. Konfigurirajte postavke VCO raspona i PLL pumpa: Postavljanje raspona VCO (oscilator pod kontrolom napona) i podešavanje PLL pumpe za punjenje važno je za stabilizaciju frekvencije generiranog sata piksela.Registri VCO_RANGE i PLL_QPUMP omogućuju vam optimiziranje performansi PLL -a u različitim radnim uvjetima, osiguravajući da izlazni sat ostane stabilan i unutar potrebnih specifikacija za pouzdano dekodiranje videozapisa.

5. Postavite duljinu slobodne linije (FR_LL): U situacijama u kojima se ulaz video izgubi ili prekida, postavka duljine slobodne linije pomaže u održavanju dosljednog izlaza navođenjem duljine linije u slobodnom načinu rada.Izračunavanjem i postavljanjem FR_LL registra na temelju očekivanog razdoblja retka, ADV7401KSTZ-140 može nastaviti izlaziti s video okvirima s ispravnim vremenom, što je dobro za aplikacije koje zahtijevaju stalnu prisutnost videozapisa.

Adv7401KSTZ-140 Prednosti

Svestrana kompatibilnost formata

ADV7401KSTZ-140 ističe se zbog svoje sposobnosti da podržava širok izbor video standarda, uključujući NTSC, PAL, SECAM i formate visoke razlučivosti kao što su 720p i 1080i.Može podnijeti RGB grafiku do SXGA rezolucije.Ova široka kompatibilnost omogućuje korištenje čipa u različitim aplikacijama bez brige o ograničenjima formata.

Visokokvalitetna video obrada

Opremljen s četiri 10-bitna ADC-a koji mogu uzorkovati do 140 MHz, ADV7401KSTZ-140 osigurava visokokvalitetnu video obradu.Ova sposobnost omogućava mu da uhvati i pretvori video signale s poboljšanom jasnoćom i točnošću boja, pružajući vrhunsku reprodukciju videozapisa.To je korisno u aplikacijama u kojima je važna kvaliteta videozapisa, kao što su medicinski snimanje, emitiranje visoke razlučivosti i sigurnosni nadzor.

Pojednostavljeni dizajn sustava

Integriranjem i dekodiranja videozapisa i RGB grafičke digitalizacije u jedan čip, Adv7401KSTZ-140 pojednostavljuje cjelokupni dizajn sustava.Ova integracija smanjuje broj komponenti potrebnih u fazi dizajna, što dovodi do uštede troškova u smislu materijala i montaže.Također poboljšava pouzdanost sustava zbog manje međusobnih veza i potencijalnih točaka neuspjeha, što ga čini učinkovitim rješenjem za složene multimedijske sustave.

Fleksibilne izlazne opcije

Uređaj nudi fleksibilna izlazna sučelja koja mogu podržati i 12-bitno 4: 4: 4: 4 i 8-bitno 4: 2: 2 dvostruke brzine podataka (DDR) piksela.Ova fleksibilnost omogućuje prilagođavanje izlaznog formata na temelju njihovih specifičnih zahtjeva za aplikaciju, bilo da im je potrebna visoka vjernost u boji za digitalne natpise ili optimizirane formate piksela za video sučelja.Ova prilagodljivost osigurava da se Adv7401KSTZ-140 može učinkovito koristiti u različitim krajnjim uporabama.

Pouzdan učinak u različitim uvjetima

Dizajniran za rad u industrijskom temperaturnom rasponu od -40 ° C do +85 ° C, Adv7401KSTZ-140 izgrađen je za pouzdano djelovanje u širokom nizu okolišnih uvjeta.Ova robusnost čini je prikladnom za upotrebu u vanjskim aplikacijama, industrijskim postavkama i drugim scenarijima u kojima su temeljne fluktuacije temperature.Možete se osloniti na uređaj za održavanje konzistentnih performansi, bez obzira na toplinske izazove koji bi se mogli pojaviti u operativnim okruženjima.

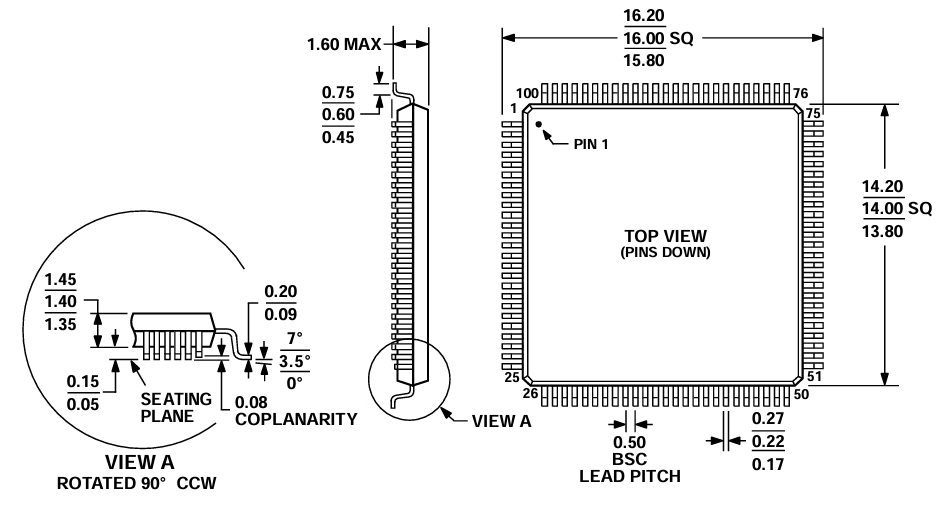

Adv7401KSTZ-140 Dimenzije pakiranja

Dimenzije paketa

Parametar	Dimenzija (mm)
Veličina tijela (tipična)	14.00 × 14.00
Veličina tijela (min - max)	13.80 - 14.20
Ukupni olovni raspon (min - max)	15.80 - 16.20
Visina paketa (maksimalno)	1.6
Visina tijela (min - max)	1.35 - 1.45
Širina olova (min - max)	0,17 - 0,27
Olovni tona (osnovni razmak)	0,5
Visina olova	0,05 - 0,15
Raspon olova	0 ° - 7 °
Olovna koplanarnost (maksimalno)	0,08

Obris paketa

Adv7401KSTZ-140 Proizvođač

Adv7401KSTZ-140 sofisticirani je multiformni video dekoder i grafički digitalizator koji proizvodi Analog Devices Inc., poznati lider u industriji poluvodiča.Poznati po svojoj inovaciji i pouzdanosti, analogni uređaji specijalizirani su za razvoj i proizvodnju širokog spektra integriranih krugova za aplikacije za obradu signala.Stručnost tvrtke osigurava da Adv7401KSTZ-140 može pružiti dekodiranje videozapisa visokih performansi, podržavajući različite video formate i standarde za multimedijske aplikacije.

Zaključak

ADV7401KSTZ-140 ističe se kao robusno i fleksibilno rješenje za zahtjevne zadatke obrade video signala.Uz podršku za više globalnih video standarda, digitalizaciju RGB visoke rezolucije, programibilne izlazne formate i rad u industrijskim rasponima temperature, pruža pouzdanost i performanse u potrošačkom i profesionalnom okruženju.Bez obzira na to da li za poboljšanje multimedijskih sustava, pojednostavljenje arhitekture dizajna ili osiguravanje kompatibilnosti u različitim formatima, ovaj dekoder/digitalizator nudi prednosti.Adv7401KSTZ-140 ostaje svestrana i buduća komponenta spremna za integrirane video aplikacije.

Podatkovni list pdf

Adv7401KSTZ-140 podatkovni list:
