AT89S52-24PU Mikrokontroler: alternative, pinout i podatkovni list

Ovaj članak istražuje mikrokontroler AT89S52-24PU, ističući njegove karakteristike, praktične uporabe i kako učinkovito postupa s snagom i performansama u zahtjevnim aplikacijama.Poznat po 8k bajtova flash memorije i malu potrošnju energije, ovaj je uređaj idealan uravnotežiti energetsku učinkovitost s robusnom funkcionalnošću u uređajima s pogonom na bateriju.

Katalog

1. Što je AT89S52-24PU?

2. AT89S52-24PU konfiguracija PIN-a

3. AT89S52-24PU simbol, otisak traga i CAD model

4. Značajke AT89S52-24PU

5. AT89S52-24PU Tehničke specifikacije

6. AT89S52-24PU slični dijelovi

7. Funkcionalni blok dijagram AT89S52-24PU

8. Programiranje flash memorije (paralelni način

9. Provjera flash memorije (paralelni način

10. Flash memorijsko serijsko preuzimanje

11. Alternative AT89S52-24PU

12. Primjene AT89S52-24PU

13. Paket za AT89S52-24PU

14. AT89S52-24PU INFORMACIJE

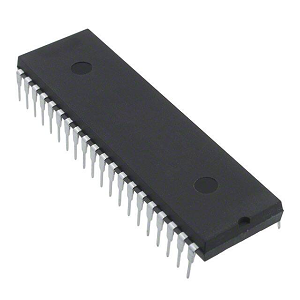

Što je AT89S52-24PU?

A AT89S52-24PU Microcontroller je vrlo fleksibilan uređaj koji integrira 8-bitni CPU s programibilnom flash memorijom na jedan čip.Koristite Atmel -ovu naprednu tehnologiju nehlapljive memorije, ovaj mikrokontroler održava kompatibilnost s cijenjenim setom od 80C51.Njegov reprogramirani bljesak na čipu zadovoljava raznolike potrebe različitih ugrađenih upravljačkih sustava na način koji je i učinkovit i isplativ.Mikrokontroler ima 8K bljeskalice i 256 bajtova RAM -a, pružajući dovoljno kapaciteta za zamršeno programiranje i ugostiteljstvo za aplikacije koje zahtijevaju složenu obradu podataka.Uključivanje 32 linije I/O opće namjene nudi svestranost za povezivanje širokog raspona perifernih uređaja.

S tri 16-bitna vremena/brojača, AT89S52-24PU podržava precizne funkcije utemeljene na vremenu, koje su neprocjenjive za obradu podataka i postavke upravljanja.Dvostruki pokazivači podataka poboljšavaju učinkovitost rukovanja podacima, učinkovito podržavajući brzo scenarije prijenosa podataka.Timer WatchDog dodaje sloj pouzdanosti resetiranjem sustava tijekom nepravilnosti softvera, značajkama koje njeguje sektori koji prioritetno prioritetno integritet sustava.Kapacitet mikrokontrolera za statički rad na različitim frekvencijama pomaže u uravnoteženju performansi s potrošnjom energije.Dostupnost načina za uštedu energije, uključujući praznu i napajanje, naglašava njegovu prikladnost za aplikacije koje rade na baterije, osiguravajući zadržavanje sadržaja memorije tijekom faza napajanja.Ove značajke bave se problemima energetske učinkovitosti, što svjedoči i njegovo usvajanje na prijenosnim i na daljinsko upravljanim uređajima.

AT89S52-24PU Konfiguracija PIN-a

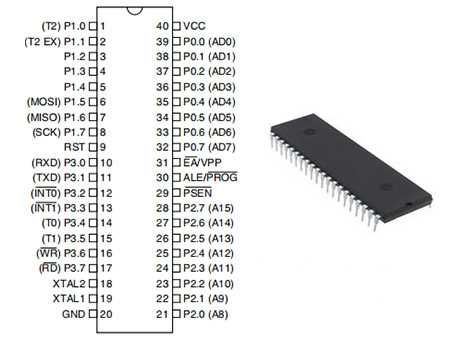

AT89S52-24PU Pinout

Pin ne	Ime	Opis
1-8	Luka 1	Sučelje 1 ima unutarnje povlačenja i 8-bitni je dvosmjerni I/O priključak.Četiri TTL ulaza mogu biti sudoper/izvor u priključku 1 Izlazni međuspremnici.Kad se 1 napisaju na priključku 1 igle, unutarnji potezi Povucite ih visoko, omogućujući im da se koriste kao ulazi.Zbog unutarnjeg povlačenja, priključke 1 igle koje su izvana gurnute nisko, izvorne struje (Iil) kao ulazi.Osim toga, kao što je prikazano u tablici, mogu se postaviti P1.0 i P1.1 biti tajmer/brojač 2 ulaz vanjskog broja (p1.0/t2) i Timer/Counter 2 okidač (P1.1/T2EX), respektivno.Tijekom bljeskalice Programiranje i provjera, Port 1 također prima adresu niskog reda bajtovi.
9	Prvi	Ulaz treba resetirati.Dok je oscilator Funkcioniranje, visok na ovom pinu za dva strojnog ciklusa resetira uređaj. Nakon što je stražar istekao, ovaj pin ide visoko za 98 oscilatora razdoblja.Ova se značajka može onemogućiti korištenjem bita u SFR AUXR (Adresa 8eh).Mogućnost resetiranja visokog out -a omogućena je prema zadanim postavkama u bitu Disrto.
10-17	Luka 3	Port 3 je interni 8-bitni dvosmjerni dvosmjerni I/O luka.Četiri TTL ulaza mogu se potopiti ili nabaviti pomoću izlaznih međuspremnika Port 3. Kad se 1-i pišu na priključke 3, unutarnja im se povlače visoko, omogućujući im da se koriste kao ulazi.Zbog povlačenja, priključka 3 igle koja su izvana izvučeni nisko, izvori izvorne struje (IIL) kao ulazi.Za bljeskalicu Programiranje i provjera, Port 3 prima neke kontrolne signale.Kao što je rečeno U donjem grafikonu, Port 3 također podržava funkcije brojnih AT89S52 Posebne značajke.
18	Xtal2	Izlaz iz invertiranog oscilatorskog pojačala.
19	Xtal1	Unos u invertirajući oscilatorski pojačalo i ulaz u Unutarnji krug rada.
20	GND	Tlo.
21-28	Luka 2	Port 2 je interni 8-bitni dvosmjerni dvosmjerni I/O luka.Četiri TTL ulaza mogu biti sudoper/izvor u izlaznim međuspremnicima porta 2.Kada 1 su napisani u priključku 2, unutarnji izvlačenje ih povuku visoko, dopuštajući oni koji se koriste kao ulazi.Zbog unutarnjih povlačenja, priključka 2 igle koje su izvana gurnuti nisko, izvorne struje (IIL) kao ulaze.Tijekom dohvaćanja iz vanjske programske memorije i pristupa vanjskoj memoriji podataka koja se koristi 16-bitne adrese (MOVX @ DPTR), Port 2 emitira bajt adrese visokog reda. Prilikom prijenosa 1s, Port 2 koristi snažne unutarnje povlačenja u ovome Prijava.Port 2 emitira sadržaj registra posebne funkcije P2 Tijekom 8-bitne adrese pristupa vanjskoj memoriji podataka (MOVX @ RI).Za vrijeme Flash programiranje i provjera, Port 2 dodatno dobiva visoki red Adresa bita i razni kontrolni signali.
29	Psen	Poziva se stroba za čitanje u vanjsku programsku memoriju Programska trgovina Omogući (PSEN).PSEN se aktivira dva puta svaki strojni ciklus kada AT89S52 izvodi kôd iz vanjske programske memorije, s dva PSEN Aktivacije zanemarene tijekom svakog pristupa vanjskoj memoriji podataka.
30	Ale/prog	Izlazni impuls Adresa Enable (ALE) koristi se za Zasujte nizak bajt adrese tijekom pristupa vanjskoj memoriji.Za vrijeme Flash programiranje, ovaj PIN također služi kao programski impulsni ulaz (PROG). Ale se oslobađa stalno od 1/6 frekvencija oscilatora u normalnoj Rad i može se koristiti za vanjsko vrijeme ili zasjedanje.Međutim, tijekom Svaki pristup vanjskoj memoriji podataka, jedan ale puls se preskače.Postavljanje bit 0 od SFR lokacije 8eh do 0 onemogućuje funkcioniranje ale po želji.Ale je samo aktivan Kad je bit postavljen putem upute za MOVX ili MOVC.Inače je PIN Podignuto visoko, ali slabo.Ako je mikrokontroler u načinu vanjskog izvršenja, Postavljanje bita koji se može razlikovati nema učinka.
31	EA/VPP	Vanjski pristup je uključen.Omogućiti uređaj Dobivanje koda iz vanjskih regija memorijskih regija počevši od 0000h i završetka Na FFFFH -u EA mora biti povezan s GND -om.Ako je zaključavanje bit 1 kodiran, EA Interno će se resetirati.Za unutarnje programe, EA treba biti vezan za VCC.Tijekom programiranja bljeskalice, ovaj pin dodatno prima 12-voltno programiranje Omogući napon (VPP).
32-39	Luka 0	Sučelje 0 je dvosmjerni 8-bitni otvoreni I/O priključak. Svaki pin može potonuti osam TTL ulaza kao izlazni priključak.Igle na luci 0 mogu koristiti kao ulazi visoke impedance kada im se piše 1.Tijekom pristupa na vanjski program i memoriju podataka, port 0 se također može postaviti kao Multipleksirana adresa niskog reda/sabirnica podataka.P0 sadrži interne povlačenja u ovome Način.Tijekom programiranja bljeskalice, port 0 također dobiva kôd bajtove i izlaze njih tijekom provjere programa.Tijekom provjere programa, vanjski povlačenje su potrebni.
40	VCC	Napon napajanja.

AT89S52-24PU simbol, trag i CAD model

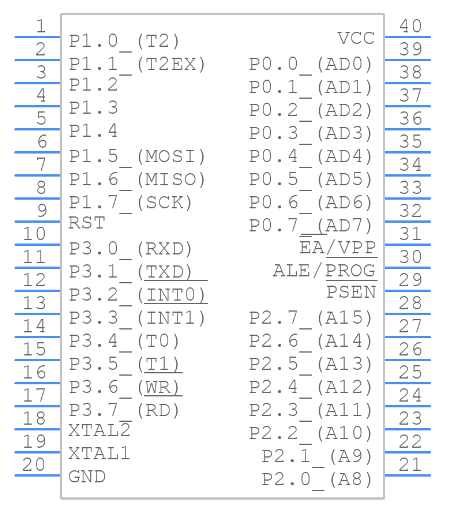

AT89S52-24PU Symbol

AT89S52-24PU simbol

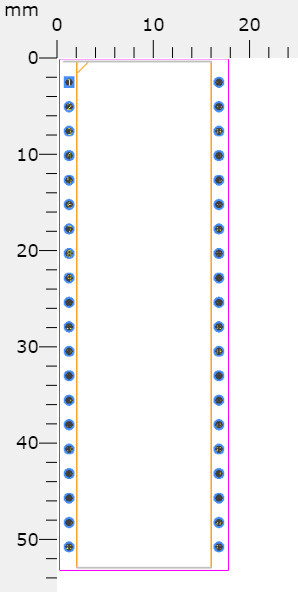

AT89S52-24PU Footprint
AT89S52-24PU

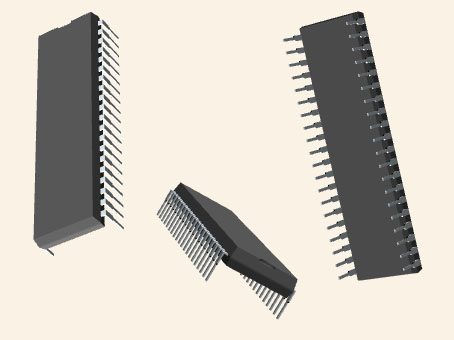

AT89S52-24PU CAD model

Značajke AT89S52-24PU

• MCS®-51 Standardna usklađenost: Potpuno kompatibilno s MCS®-51 standardnim, osiguravajući robusne i pouzdane performanse.

• 8K ISP flash memorija: pohranjuje velike programe.Podržava do 10 000 ciklusa pisanja/brisanja, idealnih za dugoročne primjene.

• Široki radni napon (4V–5,5V): prilagođava se različitim okruženjima za napajanje.

• Rad velike brzine: upravlja statičkim uvjetima do 33 MHz, uravnotežujući energetsku učinkovitost s potrebama za performansama.

• Poboljšana sigurnost: Značajke za zaključavanje memorije štite intelektualno vlasništvo.Sprječava neovlašteni pristup ili izmjene.

• Fleksibilne funkcije I/O i timera: Jednostavna integracija sa senzorima i uređajima.Precizna kontrola za vremenske aplikacije koje zahtijevaju točno vrijeme.

• Dvostruki pokazivači podataka: povećava učinkovitost u zadacima teških podataka poput obrade signala i komunikacije.Pojednostavljuje rukovanje tokom podataka.

• Načini uštede energije: načini praznog hoda i napajanja smanjuju potrošnju energije.Optimizirano za prijenosne uređaje i održivi dizajn.

AT89S52-24PU Tehničke specifikacije

Tip	Parametar
Tvorničko vrijeme vođenja	7 tjedana
Nosač	Kroz rupu
Paket / slučaj	40-taba (0,600, 15,24 mm)
Broj I/OS -a	32
Radna temperatura	-40 ° C ~ 85 ° C TA
Niz	89s
JESD-609 Kod	e3
Status dijela	Aktivan
Broj završetaka	40
Napon za opskrbu	5V
Frekvencija	33MHz
Napon radnog napajanja	5V
Sučelje	Uarart
Kontaktirajte se	Kositar
Montažni tip	Kroz rupu
Broj igle	40
Timeri čuvara	Da
Pakiranje	Cijev
Objavljen	1997
PBFREE KOD	Da
Razina osjetljivosti na vlagu (MSL)	1 (neograničeno)
Terminalni položaj	DUAL
Terminal	2,54 mm
Broj osnovnog dijela	AT89S52
Napajanja	5V
Veličina memorije	8kb
Ubrzati	24 MHz
Napon - napajanje (VCC/VDD)	4V ~ 5.5V
Broj bita	8
Periferan	Wdt
Jezgra	8-bitan
Povezanost	UART/USART
Pristupanje vremena	24 µs
DMA kanali	NE
PWM kanali	NE
Broj vremena/šaltera	3
Broj UART kanala	1
Dužina	52,58 mm
Dosegnite SVHC	Nema SVHC -a
ROHS status	Rohs3 kompatibilan
Tipa oscilatora	Unutarnji
Veličina	256 x 8
UPS/UCS/Periferni ICS tip	Mikrokontroler
Osnovni procesor	8051
Vrsta memorije programske memorije	BLJESAK
Veličina programske memorije	8kb 8k x 8
Veličina	8
Ima ADC	NE
Širina podataka s podacima	8B
DAC kanali	NE
Adresa širina autobusa	8B
Visina	4,826 mm
Širina	13,97 mm
Otvrdnjavanje zračenja	NE
Bez olova	Bez olova

AT89S52-24PU slični dijelovi

Tri komponente navedene s desne strane slične su u specifikacijama kao i mikročip tehnologije AT89S52-24PU.

Broj dijela	Proizvođač	Paket / slučaj	Broj igle	Širina podataka s podacima	Broj I/O	Sučelje	Veličina memorije	Napon za opskrbu	Periferan
AT89S52-24PU	Tehnologija mikročipa	40-taba (0,600, 15,24 mm)	40	8 b	32	Uarart	8 kb	5 V	Wdt
AT89C55WD-24PU	Tehnologija mikročipa	40-taba (0,600, 15,24 mm)	40	8 b	32	SPI, Uart, USART	32 kb	5 V	Wdt
AT89S51-24PU	Tehnologija mikročipa	40-taba (0,600, 15,24 mm)	40	8 b	32	Uart, USART	4 kb	5 V	Wdt
AT89C51RC-24PU	Tehnologija mikročipa	40-taba (0,600, 15,24 mm)	40	8 b	32	Uart, USART	20 kb	-	Wdt

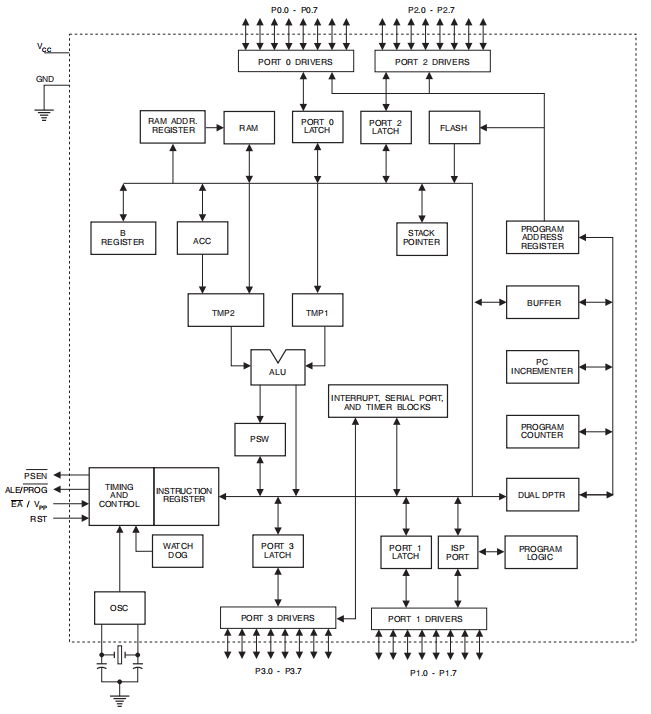

Funkcionalni blok dijagram AT89S52-24PU

Donji dijagram prikazuje funkcionalnu blok strukturu AT89S52-24PU.

Functional Block Diagram

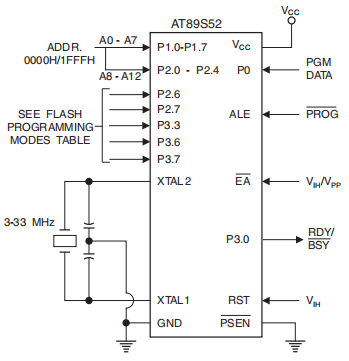

Programiranje flash memorije (paralelni način)

Slika u nastavku prikazuje postupak programiranja flash memorije AT89S52-24PU u paralelnom načinu rada.

Programming the Flash Memory (Parallel Mode)

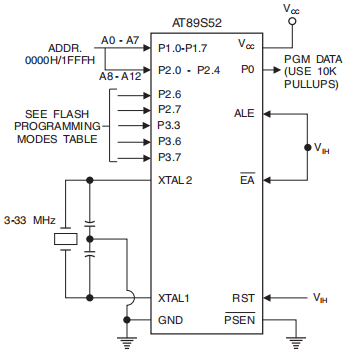

Provjera flash memorije (paralelni način)

Slika u nastavku prikazuje postupak provjere flash memorije u paralelnom načinu rada za AT89S52-24PU.

Verifying the Flash Memory (Parallel Mode)

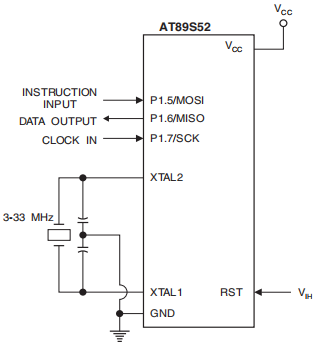

Flash memorijsko serijsko preuzimanje

Slika u nastavku prikazuje serijski postupak preuzimanja za flash memoriju AT89S52-24PU.

Flash Memory Serial Downloading

Alternative AT89S52-24pu

Broj dijela	Opis	Proizvođač
AT87F52-24PC	Mikrokontroler, 8-bitni, bljeskalica, 8051 CPU, 24MHz, CMOS, PDIP40, 0,600 inča, plastika, DIP-40	Atmel Corporation
AT87F52-24pi	Mikrokontroler, 8-bitni, bljeskalica, 8051 CPU, 24MHz, CMOS, PDIP40, 0,600 inča, plastika, DIP-40	Atmel Corporation
At87f52-24pl	Mikrokontroler, 8-bitni, bljesak, 24MHz, CMOS, PDIP40, 0,600 Inč, plastika, dip-40	Atmel Corporation

Primjene AT89S52-24PU

• Nadgledanje zdravstvene zaštite: Povećava preciznost u uređajima za medicinsko nadgledanje.

• Automobilska sigurnost: integrira značajke poput adaptivnog tempomata i pomoći u traci.

• DIY ELECTRONIKA: Omogućuje hobistima stvaranje prilagođenih uređaja.

• Potrošačka elektronika: proizvodi višenamjenske i intuitivne proizvode.

• Pametni domovi i gradovi: poboljšava komunikaciju uređaja radi boljeg upravljanja energijom i praktičnosti.

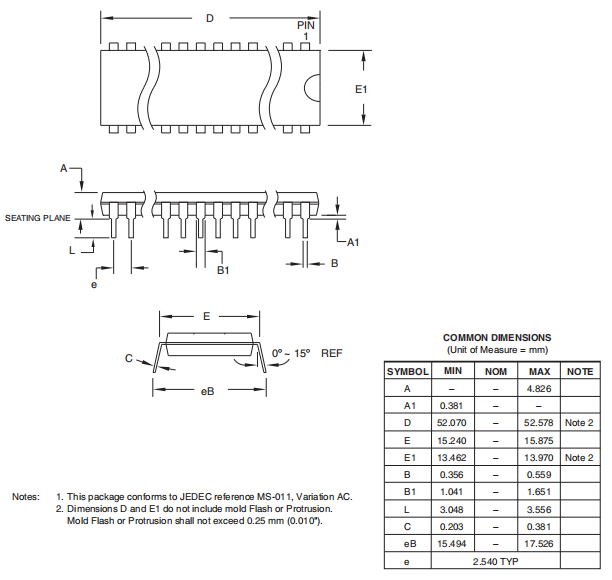

Paket za AT89S52-24PU

AT89S52-24PU Package

AT89S52-24PU INFORMACIJE

Microchip Technology Inc., sa sjedištem smještenim u Chandleru u Arizoni, igra ulogu u industriji mikrokontrolera i poluvodiča.Tvrtka se odlikuje svojom postojanom predanošću pionirskom napretku i održavanjem visokih standarda kroz linije proizvoda prepoznate po svojoj pouzdanosti, što povećava učinkovitost razvoja i ekonomsku razboritost.Pažljivim usavršavanjem svojih procesa dizajna i proizvodnje, mikročip ne samo da se susreće, već nadmašuje referentne vrijednosti industrije, njegujući postavku koja potiče kontinuirano poboljšanje i usavršavanje sustava.Microchip Technology Inc. mnogo je više od pružatelja mikrokontrolera i poluvodiča;Aktivno oblikuje krajolik u kojem se te tehnologije razvijaju i koriste.Njegov strateški naglasak na učinkovitosti, upravljanju troškovima i kontroli kvalitete stavlja ga na avangardu industrije.

Podatkovni list pdf

O nama

ALLELCO LIMITED

Allelco je međunarodno poznat na jednom mjestu Distributer hibridnih elektroničkih komponenti za nabavu, opredijeljen za pružanje sveobuhvatnih usluga nabave i lanca opskrbe za globalnu elektroničku industriju proizvodnje i distribucije, uključujući globalne TOP 500 OEM tvornice i neovisne posrednike.
Čitaj više

Brz upit

Molimo pošaljite upit, odmah ćemo odgovoriti.

Količina

Dio brojeva
Ime kontakta
Naziv tvrtke
Email adresa
Telefon
komentari

Često postavljana pitanja [FAQ]

1. Kako se razlikuju AT89S51 i AT89S52?

Primarna razlika usredotočena je na njihovu flash memorijsku veličinu: AT8S51 opremljen je 4K, dok AT8S52 to proširuje na 8K.Ovo širenje podržava sofisticiranije aplikacije i skladištenje opsežnih baza kodova, usklađujući se s različitim potrebama u razvoju ugrađenih sustava.

2. Koje su prijave AT89S52?

AT8S52 koristi se u nekoliko ugrađenih upravljačkih zadataka, često cijenjenih za energetsku učinkovitost i pouzdane performanse.Njegova svestranost često čini favoriziranu opciju u projektima s ciljem isplativosti uz održavanje funkcionalnosti, usklađujući se s inovacijama u ravnoteži s financijskim razmatranjima.

3. Možete li objasniti AT89S52-24PU?

Ovo je 8-bitni CMOS mikrokontroler, poznat po spajanju računalnih i memorijskih mogućnosti u kompaktnu jedinicu.Ove kvalitete primaju u pojednostavljenim dizajnerskim procesima gdje su važni učinkovitost i prostor.

4. Zašto se reprogramira AT89S52-24PU?

Flash memorija na čipu omogućuje reprogramiranje, nudeći prilagodljivost ažuriranja softvera i iterativni razvoj.Ova značajka nadopunjuje modernu razvojnu perspektivu gdje kontinuirana poboljšanja nisu samo moguća, već su i dobrodošla.

5. Koja konfiguracija integrira 8-bitni CPU s flash memorijom?

AT89S52-24PU primjer je ove kombinacije, gdje 8-bitni CPU usklađuje s flash memorijom.Ova integracija pruža učinkovitu obradu i pohranu za aplikacije koje zahtijevaju robusne operacije bez viška.

6. Koju veličina flash memorije posjeduje?

Sadrži 8k bajtova bljeskalice, omogućujući upravljanje programskim podacima.Ova ekspanzivnost čini je prikladnom za izazovne zadatke u kojima bi ograničeno pamćenje moglo predstavljati prepreke.

7. Kako AT89S52 postupa s niskim frekvencijskim radom?

Uključena je statička logika koja omogućuje rad na niskim frekvencijama s učinkovitošću.Ova se karakteristika koristi u scenarijima koji zahtijevaju minimalnu potrošnju energije, povećavajući i dugovječnost i održivost u elektronici.

8. Kada CPU postaje neaktivan?

Idle način rada CPU čini neaktivnim, postižući uštedu energije uz održavanje funkcija mikrokontrolera.Ovaj strateški dizajn minimizira potrošnju energije tijekom razdoblja manje intenzivne obrade.

9. Koji način održava integritet RAM -a?

Sadržaj RAM-a ostaje netaknut tijekom načina napajanja, omogućujući očuvanje podataka unatoč smanjenoj potrošnji energije.Ova je funkcionalnost dobra u uvjetima koji zahtijevaju zadržavanje podataka zajedno s minimalnom potrošnjom energije, tipično za uređaje s pogonom na baterije.
