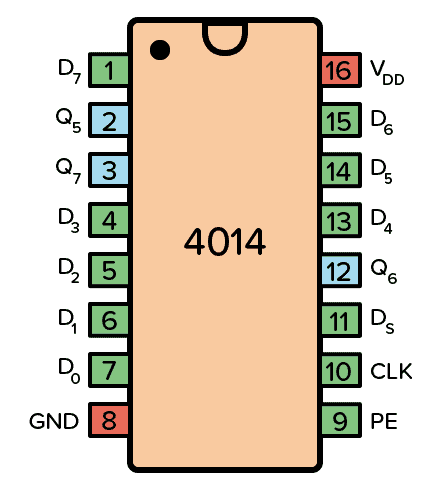

Ime |
PIN br. |
Tip |
Opis |
|
VDD |
16 |
Vlast |
Napon napajanja (+3 do +15V) |
|
GND |
8 |
Vlast |
Tlo (0V) |
|
D0-D7 |
1, 4, 5, 6, 7, 13, 14, 15 |
Ulazni |
Paralelne igle za unos podataka |
|
Q5, Q6, Q7 |
2, 3, 12 |
Izlaz |
Puferirani izlazi iz posljednja tri bita |
|
PE |
9 |
Ulazni |
Paralelno omogući |
|
CP |
10 |
Ulazni |
PIN sata za sinkronizaciju ulaza |
|
DS |
11 |
Ulazni |
Serijski ulaz |
Da biste krenuli u korištenje 4014 IC -a, započnite pažljivim povezivanjem VDD -a s pozitivnim terminalom izvora napajanja i GND -om na negativni terminal.Ovaj IC djeluje u rasponu snage od 3V do 15V, međutim, specifični modeli mogu se proširiti do 20V.Preporučljivo je ispitati list podataka za precizne električne detalje, prilagođavajući kompatibilnost s vašim jedinstvenim postavljanjem.Odabrani raspon napona izravno utječe na operativni integritet i stalnu funkcionalnost uređaja.
Pokrenite paralelno učitavanje podataka prebacivanjem PIN -a Paralel Enable (PE) u visoko stanje.Spojite odabrane unose podataka preko paralelnih podataka s oznakom D0 na D7.Signal rastućeg ruba primijenjen na CLK pin bilježi namijenjene podatke u registar.Ova pripremna faza zrcali postavlja tim dobro koordinirane prakse, gdje su uloge i sinkronizacija od najveće važnosti.
Započnite prebacivanje podataka prebacivanjem PE PIN -a u nisko stanje.Svaki rastući CLK impuls postupno pomiče podatke.U ovom načinu, DS pin služi za serijski unos podataka, olakšavajući fleksibilnu obradu podataka.Ova funkcija postaje znatno korisna kada je potreban prijelaz podataka o tekućini, osiguravajući učinkovitu organizaciju i kategorizaciju digitalnih signala.

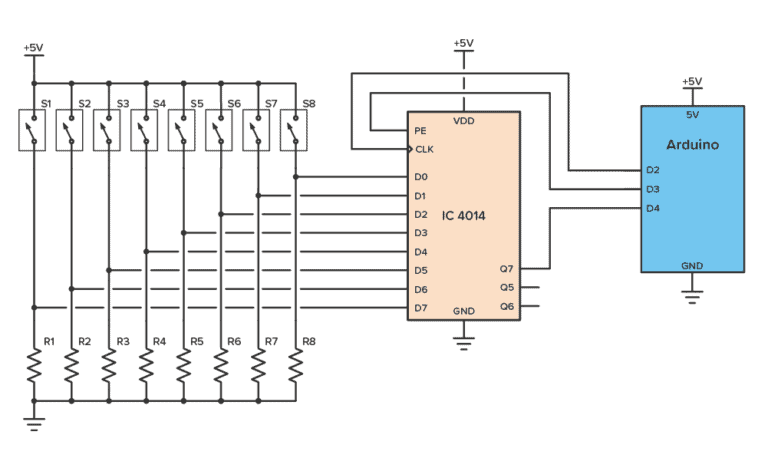

A CD4014 Registar smjene praktičan je alat za čitanje stanja do osam prekidača koristeći samo tri igle mikrokontrolera, poput Arduino.To ga čini idealnim za projekte u kojima je dostupnost PIN -a ograničena, jer učinkovito proširuje ulazni kapacitet bez potrebe za dodatnim hardverom.Krug djeluje tako što snima stanja svih povezanih prekidača i slanjem ovih podataka u mikrokontroler po jedan.CD4014 koristi konverziju paralelno-serijske, omogućujući vam praćenje više prekidača, a pritom održavanje ožičenja jednostavno i kompaktno.
Da biste ga postavili, spojite Arduinov D3 Pin na CD4014 -ov paralelni (PE) pin, D2 na pin (CLK) i D4 na PIN podataka (Q).D3 aktivira zasun za snimanje stanja prekidača, D2 šalje impulse satova kako bi stanja prebacila u izlaz, a D4 se uzastopno čita.Svaki impuls sata pomiče sljedeće stanje prekidača na izlazni pin, omogućujući Arduinu da pročita svih osam prekidača jedan po jedan.Ovaj je pristup učinkovit i štedi i prostor i resurse.Korištenjem CD4014 možete upravljati više unosa uz minimalnu I/O upotrebu, pojednostaviti svoj dizajn i smanjiti složenost ožičenja.To je kompaktno i pouzdano rješenje za projekte koji zahtijevaju precizno praćenje stanja prekidača.
• NTE4014
• MC14014
• HCF4014
• HEF4014
• CD4014BE
• 74HC165
• 74HC166
• 74HC198
