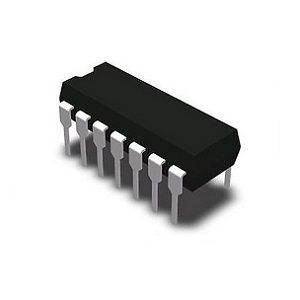

CD4073: Objašnjeno IC s 3 unosa i vrata

Ovaj vodič istražuje CD4073, trostruki integrirani krug od 3 ulaza i vrata, poznat po svojoj svestranosti i učinkovitosti u modernoj elektronici.Ispituje ulogu CD4073 u digitalnim logičkim krugovima razbijanjem njegovih konfiguracija PIN -a, rada i aplikacija.

Katalog

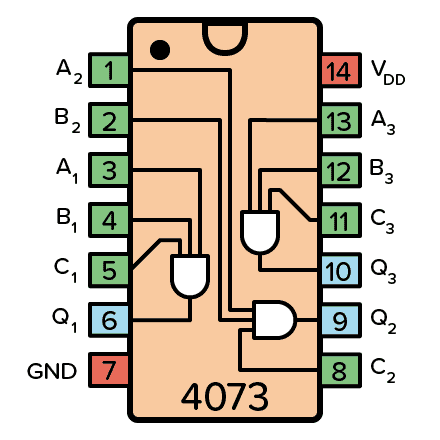

PIN konfiguracija 4073 IC

Ime	PIN br.	Tip	Opis
VDD	14	Vlast	Napon napajanja (+3 do +15V)
GND	7	Vlast	Tlo (0V)
A1 do A3	1, 3, 13	Ulazni	Ulazi od tri i vrata
B1 do B3	2, 4, 12	Ulazni	Ulazi B od tri i vrata
C1 do C3	5, 8, 11	Ulazni	Ulazi C od tri i vrata
Q1 do Q3	6, 9, 10	Izlaz	Izlazi iz tri i vrata

Pregled 3 ulaza i vrata

3 ulaz i vrata daju visoki izlaz samo kada su sva tri ulaza, nazvana A, B i C, postavljena na visoku.Razumijevanje to zahtijeva ispitivanje tablice istine koja nudi detaljan prikaz ulaznih kombinacija koje ilustriraju logički protok kako bi se pretežno proizvodilo nizak izlaz.Samo sa svim ulazima na visokom krugu generira visoki izlaz, utjelovljujući zamršenu provjeru potrebnu u scenarijima koji zahtijevaju ispunjenje strogog stanja da bi se došlo do željenog ishoda.

Unos a	Ulaz B	Ulaz C	Izlaz Q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Funkcija i upotreba CD4073

Početno postavljanje i veze

Za pokretanje raspoređivanja CD4073, Započnite spajanjem VDD -a na stabilno i pozitivno opskrbu naponom, istovremeno osiguravajući da je GND sigurno povezan s tlom.Ovaj korak služi kao okosnica za pravilno funkcioniranje integriranog kruga.Preporučljivo je dvostruko provjeriti ove veze kako bi zaobišao sve potencijalne razlike koje bi mogle proizaći iz problema s napajanjem.

Upravljanje unosom i signalom

Ulazi, označeni A, B i C, trebaju biti povezani s digitalnim signalima koji točno odražavaju uvjeti pod ispitanjem.Izbor digitalnih signala ima utjecaj jer predviđa logiku i ponašanje koje obrađuje CD4073.Zanemarivanje ili nadzor, kao što su zalutale veze ili buka, mogu uvesti pogreške, komplicirajući logičke operacije.

Izlazna iskorištenost i integracija kruga

Izlazi vrata, obično predstavljeni kao q, djeluju kao logički pokazatelji sjecišta ulaza A, B i C. Integriranje ovih izlaza u sljedeće operacije kruga mogu pružiti ogromnu vrijednost.Strateška integracija često se vodi prošlim scenarijima gdje je optimiziranje učinkovitosti kruga dovelo do značajnih poboljšanja performansi.

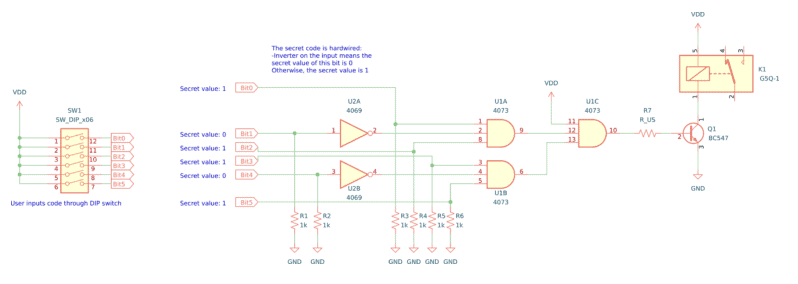

CD4073 PRIKLJUČNI krug

Integrirani krug CD4073 važna je komponenta za izgradnju sigurnog sustava zaključavanja koda koji provjerava 6-bitni binarni kôd, kao što je 101101. Ovaj sustav koristi i kapije unutar CD4073 za potvrdu točnosti ulaznog koda.Ne kapije iz IC -a poput CD4069BE koriste se za podešavanje razine logike, osiguravajući da ulaz pravilno tumači krug.Pravilno sekvenciranje i prilagođavanje ulazne logike potrebno je da sustav pouzdano funkcionira.

Nekoliko je komponenti ključno za sastavljanje kruga.Relej se koristi za kontrolu vanjskih uređaja, dok CD4073BE upravlja operacijama i vrata, a CD4069BE osigurava operacije vrata.Za unos binarnog koda koristi se prekidač za 6-pozicija, a otpornici su uključeni za regulaciju protoka struje.NPN tranzistor, poput BC547, koristi se za napajanje releja i osiguravanje pravilnog rada.

Relej aktivira tranzistor, koji pojačava malu struju s dip prekidača kako bi vozio relej.To omogućava da krug regulira vanjske uređaje poput sigurnosnih alarma ili brava na vratima, povećavajući ukupnu sigurnost.Pravilan odabir i pristranost tranzistora potrebno je izbjeći pogreške u krugu.To pokazuje važnost uravnoteženja digitalne logike s analognom kontrolom, jer njihova pažljiva interakcija određuje uspjeh ili neuspjeh hardverskih aplikacija.

CD4073 Alternative i ekvivalenti

• Također označen kao NTE4073, MC14073,, HCF4073,, TC4073,, Hef4073.

• Varijacije poput "Cd4073be"Navedite razlike proizvođača ili tehnologije.

• 74HC11: Još jedan trostruki ulaz i vrata IC.
