Odabir pravog utikača adaptera za napajanje: Vodič za AC ulaz i DC izlaz

Utikači adaptera za napajanje omogućuju vam da svoje uređaje povežete s izvorom napajanja i ostavite ih u radu.U ovom ćete članku saznati što AC ulazni utikači i DC izlazni priključci rade i zašto su važni.Također ćete istražiti različite vrste utičnica koje se koriste diljem svijeta, zajedno s naponom, frekvencijom i sigurnosnim značajkama.Osim toga, razumjet ćete vrste konektora i gdje se obično koriste.

Katalog

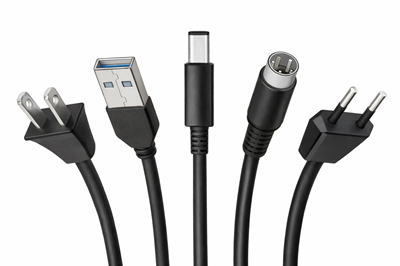

Slika 1. Pregled utikača adaptera za napajanje

Što su AC utičnice?

Ulazni utikači za izmjeničnu struju su komponente koje povezuju adapter za napajanje sa zidnom utičnicom za primanje izmjenične struje (AC).Oni služe kao ulazna točka električne energije iz glavnog napajanja u adapter.Ovi utikači su dizajnirani za siguran prijenos električne energije iz utičnice u unutarnji strujni krug strujnog adaptera.Njihova primarna funkcija je osigurati stabilnu i sigurnu vezu s izvorom napajanja.Ulazni AC utikači izvrsni su za omogućavanje učinkovitog rada bilo kojeg adaptera za napajanje.Obično su integrirani u strujne kabele ili izravno pričvršćeni na tijela adaptera.Dizajn osigurava dosljednu isporuku ulazne snage adapteru za pretvorbu.Bez AC ulaznih utikača, strujni adapteri ne bi mogli primati energiju iz mreže.

Uobičajene vrste AC zidnih utičnica

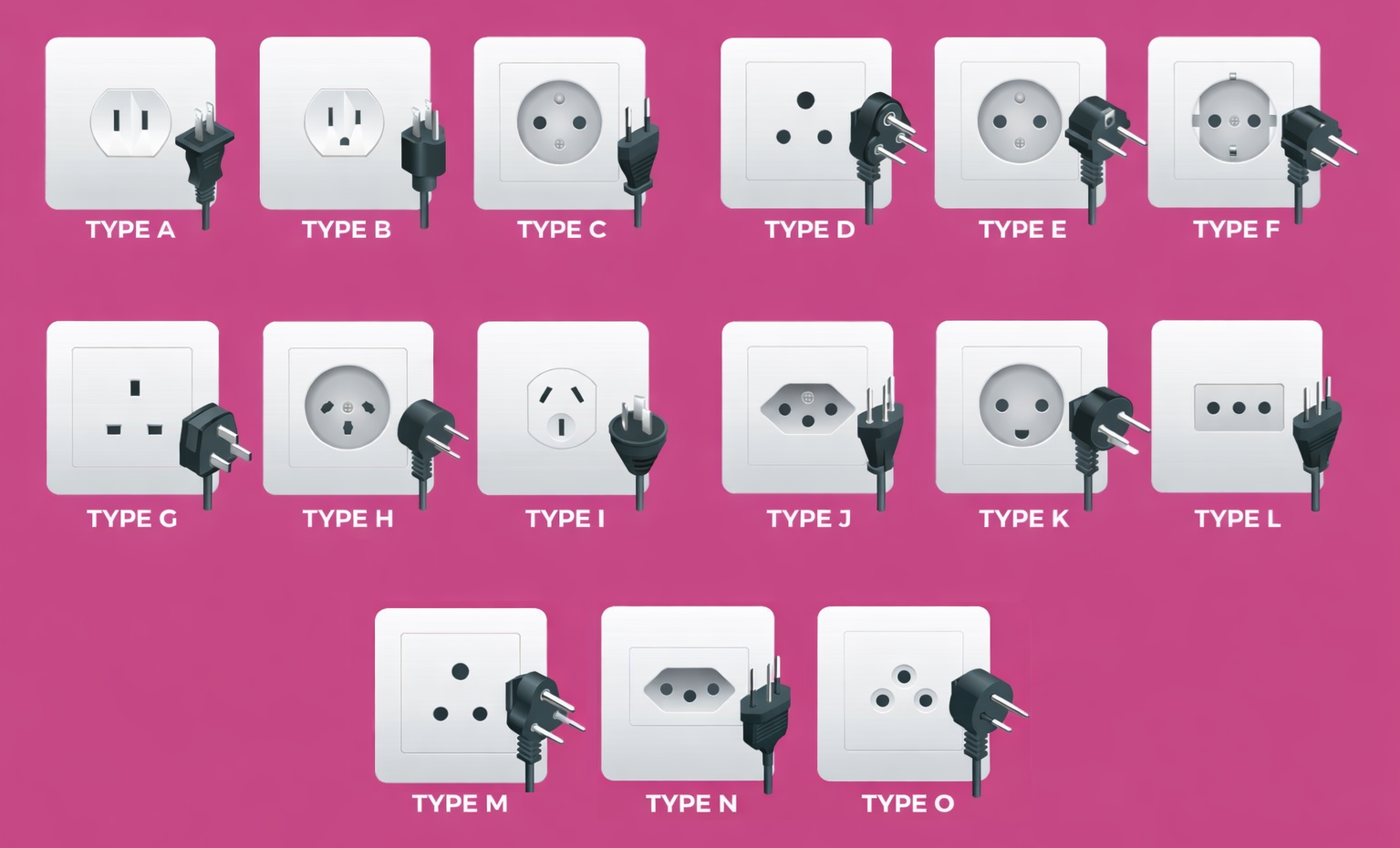

Slika 2. Globalne vrste AC utikača

• Tip A - Tip A je dvopolni utikač s ravnim paralelnim noževima i bez igle za uzemljenje.Uglavnom se koristi u Sjedinjenim Državama, Kanadi, Meksiku i Japanu.U usporedbi s drugim vrstama, to je jedan od najjednostavnijih i najlakših dizajna.Ovaj se utikač obično koristi za uređaje male snage kao što su punjači za telefone i mala elektronika.Njegova široka uporaba čini ga standardom za osnovnu potrošačku elektroniku.Jednostavnost tipa A čini ga isplativim i lakim za proizvodnju.

• Tip B - Tip B sličan je tipu A, ali uključuje dodatnu okruglu iglu za uzemljenje.Široko se koristi u Sjevernoj Americi i dijelovima Srednje Amerike.U usporedbi s tipom A, pruža poboljšanu sigurnost zbog značajke uzemljenja.Ovaj utikač se obično koristi za uređaje koji zahtijevaju više sigurnosne standarde.Važan je u okruženjima gdje je potrebna električna zaštita.Tip B je standardni izbor za stambene i komercijalne primjene.

• Vrsta C - Tip C je utikač s dvije kontaktne igle poznat kao euroutikač.Široko se koristi diljem Europe, Azije i Južne Amerike.U usporedbi s tipom A i B, univerzalnije je kompatibilan s mnogim vrstama utičnica.Ovaj se utikač obično koristi za uređaje male snage kao što su punjači i mali kućanski uređaji.Njegov kompaktni dizajn omogućuje jednostavnu upotrebu u više regija.Tip C igra važnu ulogu u međunarodnim putovanjima zbog svoje široke kompatibilnosti.

• Vrsta D - Tip D je trokutasti utikač s tri pina.Uglavnom se koristi u Indiji, Nepalu i nekim afričkim zemljama.U usporedbi s vrstom C, podržava uređaje koji zahtijevaju stabilniju vezu.Ovaj se utikač obično koristi u regijama sa starijim električnim standardima.Njegov dizajn omogućuje da se nosi s umjerenim zahtjevima za napajanje.Tip D ostaje važan u održavanju kompatibilnosti unutar svoje regionalne infrastrukture.

• Vrsta E - Tip E je dvookrugli utikač s rupom za uzemljenje u utičnici.Obično se koristi u Francuskoj, Belgiji i Poljskoj.U usporedbi s tipom C, uključuje mehanizam za uzemljenje za dodatnu sigurnost.Ovaj utikač se koristi za uređaje male i srednje snage.Važan je za održavanje sigurnih električnih veza u europskim sustavima.Tip E je često kompatibilan s utičnicama tipa F.

• Vrsta F - Tip F, također poznat kao Schuko utikač, ima dvije okrugle igle sa stezaljkama za uzemljenje.Široko se koristi u Njemačkoj, Španjolskoj i mnogim europskim zemljama.U usporedbi s tipom E, koristi bočno uzemljenje umjesto igle.Ovaj utikač se obično koristi za uređaje veće snage.Njegov snažan dizajn pruža sigurnu i stabilnu vezu.Tip F potreban je u modernim europskim električnim sustavima.

• Vrsta G - Tip G je tropolni utikač s pravokutnim kontaktima raspoređenim u trokutasti raspored.Koristi se u Velikoj Britaniji, Irskoj i nekoliko azijskih zemalja.U usporedbi s drugim vrstama, ima robusniju i veću strukturu.Ovaj utikač se obično koristi u kućanskoj i uredskoj opremi.Važno je za osiguravanje čvrste i stabilne veze.Tip G nadaleko je poznat po svojoj izdržljivosti.

• Vrsta H - Tip H je tropolni utikač s kontaktima raspoređenim u jedinstvenu trokutastu formaciju.Prvenstveno se koristi u Izraelu i obližnjim regijama.U usporedbi s vrstom C, ima poseban dizajn koji ograničava kompatibilnost.Ovaj se utikač koristi iu stambenim iu poslovnim okruženjima.Osigurava pravilnu povezanost unutar svog specifičnog regionalnog sustava.Tip H je važan za održavanje standardizirane električne sigurnosti u svojoj regiji.

• Tip I - Tip I je utikač s dvije plosnate igle pod kutom i ponekad iglom za uzemljenje.Obično se koristi u Australiji, Novom Zelandu i China.U usporedbi s tipom A, kutni dizajn pruža sigurnije pristajanje.Ovaj utikač se koristi u širokom rasponu električnih uređaja.Podržava i kućanske i industrijske primjene.Tip I je dobar u regijama s modernom električnom infrastrukturom.

• Vrsta J - Tip J je tropolni utikač s okruglim kontaktima, uključujući kontakt za uzemljenje.Uglavnom se koristi u Švicarskoj i Lihtenštajnu.U usporedbi s tipom C, nudi dodatno uzemljenje za sigurnost.Ovaj utikač se obično koristi u domovima i uredima.Osigurava stabilne i sigurne električne veze.Vrsta J važna je za održavanje visokih sigurnosnih standarda u svojoj regiji.

• Vrsta K - Tip K je tropolni utikač s okruglim kontaktima i kontaktom za uzemljenje.Prvenstveno se koristi u Danskoj i Grenlandu.U usporedbi s tipom F, ima malo drugačiju konfiguraciju uzemljenja.Ovaj utikač se koristi i za stambene i za poslovne uređaje.Osigurava kompatibilnost unutar danskog električnog sustava.Tip K je važan za održavanje lokalnih električnih standarda.

• Vrsta L - Tip L je utikač s tri pina raspoređen u ravnoj liniji.Uglavnom se koristi u Italiji i nekim dijelovima sjeverne Afrike.U usporedbi s vrstom C, podržava aplikacije veće struje.Ovaj se utikač koristi iu malim elektroničkim i većim uređajima.Omogućuje stabilnu i dosljednu vezu.Tip L je važan za talijanski standardizirani električni sustav.

• Tip M - Tip M je veća verzija tipa D s tri okrugle igle.Koristi se u Južnoj Africi i nekim susjednim zemljama.U usporedbi s tipom D, dizajniran je za aplikacije veće snage.Ovaj utikač se obično koristi u teškim uređajima.Njegova veća veličina omogućuje mu da podnese veće električno opterećenje.Tip M je važan za industrijska okruženja i okruženja velike snage.

• Vrsta N - Tip N je utikač s tri pina standardiziran u Brazilu i Južnoj Africi.Dizajniran je za poboljšanu sigurnost i kompatibilnost.U usporedbi s tipom C, uključuje uzemljenje za dodatnu zaštitu.Ovaj utikač koristi se iu stambenim iu komercijalnim uređajima.Podržava moderne električne standarde u svojim regijama.Tip N igra važnu ulogu u novijim infrastrukturnim sustavima.

• Vrsta O - Tip O je utikač s tri pina koji se koristi uglavnom u Tajlandu.Dizajniran je za podršku modernim električnim sustavima u regiji.U usporedbi sa starijim tipovima utikača, nudi poboljšane sigurnosne značajke.Ovaj utikač se koristi iu kućanstvu iu komercijalnim aplikacijama.Osigurava kompatibilnost s lokalnim električnim standardima.Tip O važan je za podršku standardiziranim energetskim sustavima u Tajlandu.

Napon i frekvencija AC ulaznih utikača

Strujni adapteri obično su dizajnirani za rad unutar širokog raspona ulaznog napona, obično od 100 V do 240 V AC.Ova fleksibilnost omogućuje upotrebu uređaja u različitim zemljama bez potrebe za zasebnim izvorima napajanja.Adapter se automatski prilagođava dolaznom naponu kako bi održao stabilne performanse.Ova značajka je posebno važna za modernu elektroniku koja se koristi na globalnim tržištima.Široka podrška za napon pomaže u sprječavanju oštećenja uzrokovanih neusklađenošću napona.Također poboljšava praktičnost korištenja uređaja tijekom putovanja.

Osim napona, AC ulaz također radi na standardnim frekvencijama od 50 Hz ili 60 Hz.Ove vrijednosti frekvencije predstavljaju koliko se često električna struja izmjenjuje u sekundi.Adapteri za napajanje izrađeni su za učinkovito rukovanje objema frekvencijama bez utjecaja na izlazne performanse.To osigurava dosljedan rad bez obzira na regionalne električne standarde.Podržavanje obje vrste frekvencija poboljšava kompatibilnost u različitim sustavima napajanja.Zbog toga je većina modernih adaptera dizajnirana za univerzalne ulazne uvjete.

AC utikači s dva i tri utikača

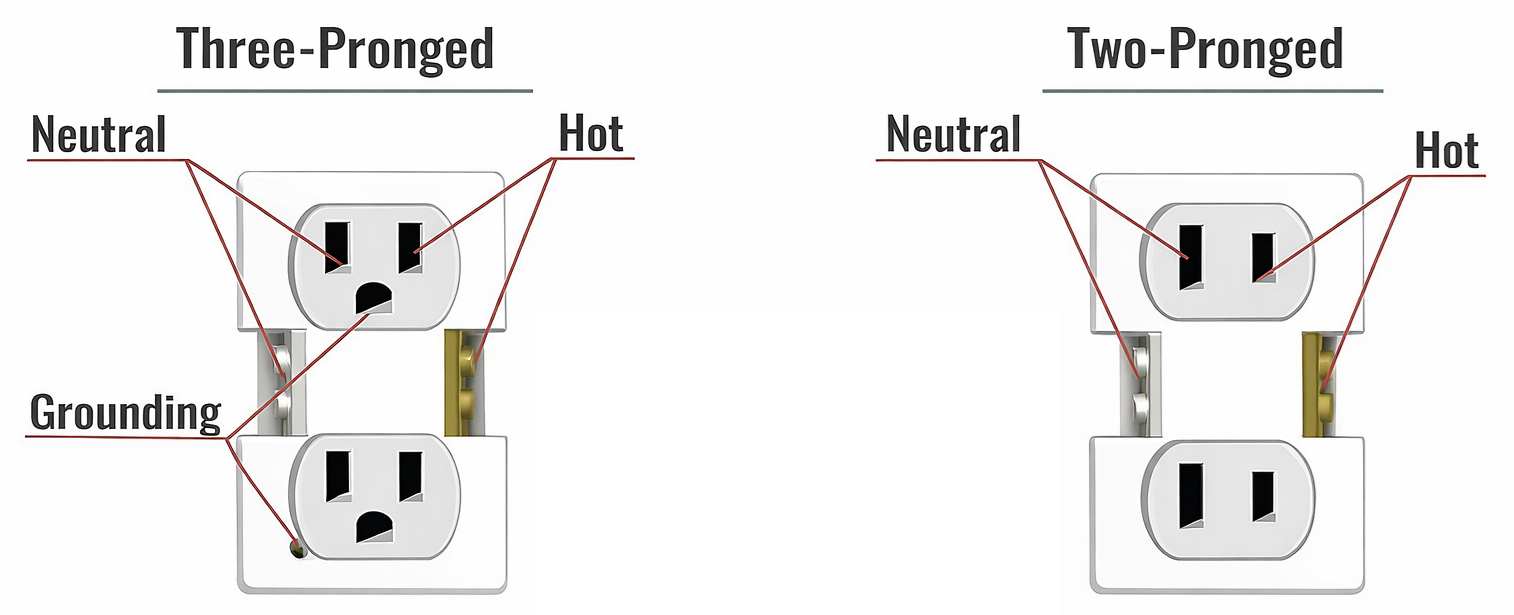

Slika 3. Struktura utikača s dva i tri kraka

Utikači s dva kraka sastoje se od dva električna kontakta koji se spajaju na žive i neutralne žice izvora napajanja.Obično se koriste u uređajima koji ne zahtijevaju uzemljenje za siguran rad.Ovi utikači su lagani i jednostavnijeg dizajna, što ih čini prikladnima za malu elektroniku.Često se nalaze u punjačima, svjetiljkama i uređajima male snage.Utikači s dva kraka naširoko se koriste zbog svoje kompaktne strukture.Međutim, oni pružaju osnovnu zaštitu i ne uključuju dodatno sigurnosno uzemljenje.

Utikači s tri kraka uključuju dodatnu iglu namijenjenu uzemljenju, što povećava električnu sigurnost.Ovaj spoj uzemljenja pomaže u sprječavanju strujnog udara tako što sigurno usmjerava višak struje na zemlju.Ovi se utikači obično koriste u uređajima s većim zahtjevima za napajanje ili metalnim kućištima.Nude poboljšanu zaštitu od električnih kvarova i kratkih spojeva.Utikači s tri kraka obično se nalaze u uređajima kao što su računala, hladnjaci i industrijska oprema.Njihov dizajn osigurava sigurniji rad u zahtjevnim električnim okruženjima.

Fiksni u odnosu na izmjenjive AC utičnice

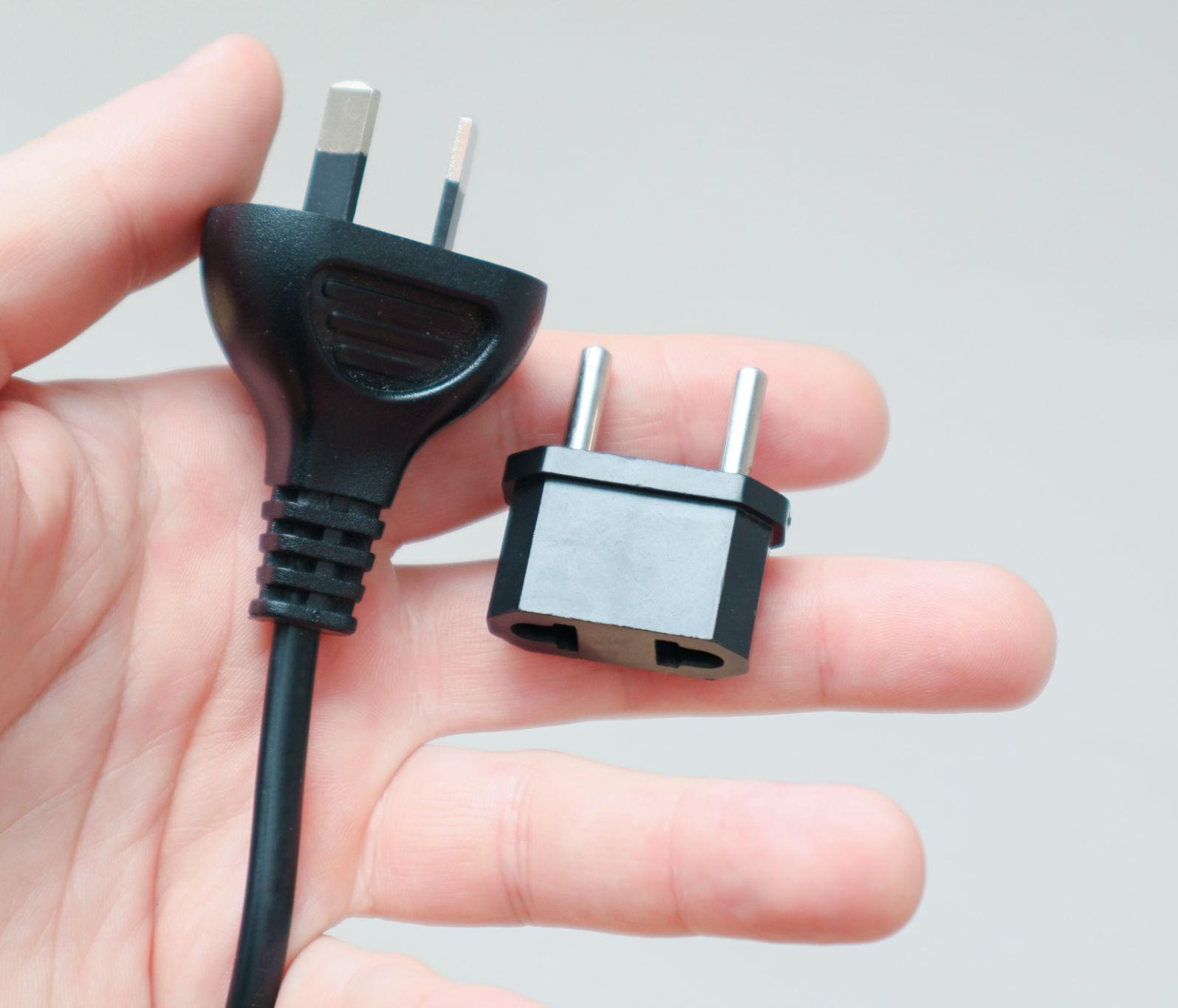

Slika 4. Dizajn fiksnog utikača u odnosu na izmjenjivi

Fiksni AC utikači trajno su priključeni na adapter za napajanje i ne mogu se ukloniti ili zamijeniti.Ovaj dizajn pruža stabilnu i izdržljivu vezu za svakodnevnu upotrebu.Obično se koristi u adapterima dizajniranim za određenu regiju ili državu.Fiksni utikači su jednostavni i smanjuju rizik od labavih spojeva.Često se preferiraju za stacionarne uređaje koji se često ne pomiču.Ovaj dizajn osigurava dosljednu izvedbu bez potrebe za dodatnim komponentama.

S druge strane, izmjenjivi AC utikači omogućuju zamjenu različitih glava utikača ovisno o regiji.To ih čini vrlo korisnima za putovanja i međunarodne primjene.Možete jednostavno priključiti odgovarajući tip utikača za različite zemlje.Ova fleksibilnost eliminira potrebu za više adaptera.Izmjenjivi sustavi obično se koriste u univerzalnim strujnim adapterima.Oni pružaju praktičnost uz održavanje kompatibilnosti s različitim električnim standardima.

Što su DC izlazni konektori?

DC izlazni konektori su komponente koje isporučuju reguliranu istosmjernu struju (DC) od adaptera za napajanje do elektroničkog uređaja.Služe kao konačna spojna točka između izvora napajanja i uređaja koji se napaja.Ovi priključci osiguravaju učinkovit i pouzdan prijenos pretvorene električne energije.Njihova primarna funkcija je osigurati stabilan izlaz koji odgovara zahtjevima napajanja uređaja.DC izlazni konektori važni su za napajanje moderne elektronike kao što su prijenosna računala, usmjerivači i prijenosni uređaji.Dizajnirani su za održavanje sigurne i dosljedne veze tijekom rada.Ovi priključci također podržavaju siguran rad sprječavajući slučajno odspajanje.Njihov dizajn omogućuje im sigurno postavljanje u ulazne priključke uređaja.Bez istosmjernih izlaznih priključaka, adapteri za napajanje ne bi mogli opskrbljivati ​​korisnu energiju za uređaje.

Uobičajeni tipovi DC konektora

Bačvasti konektori

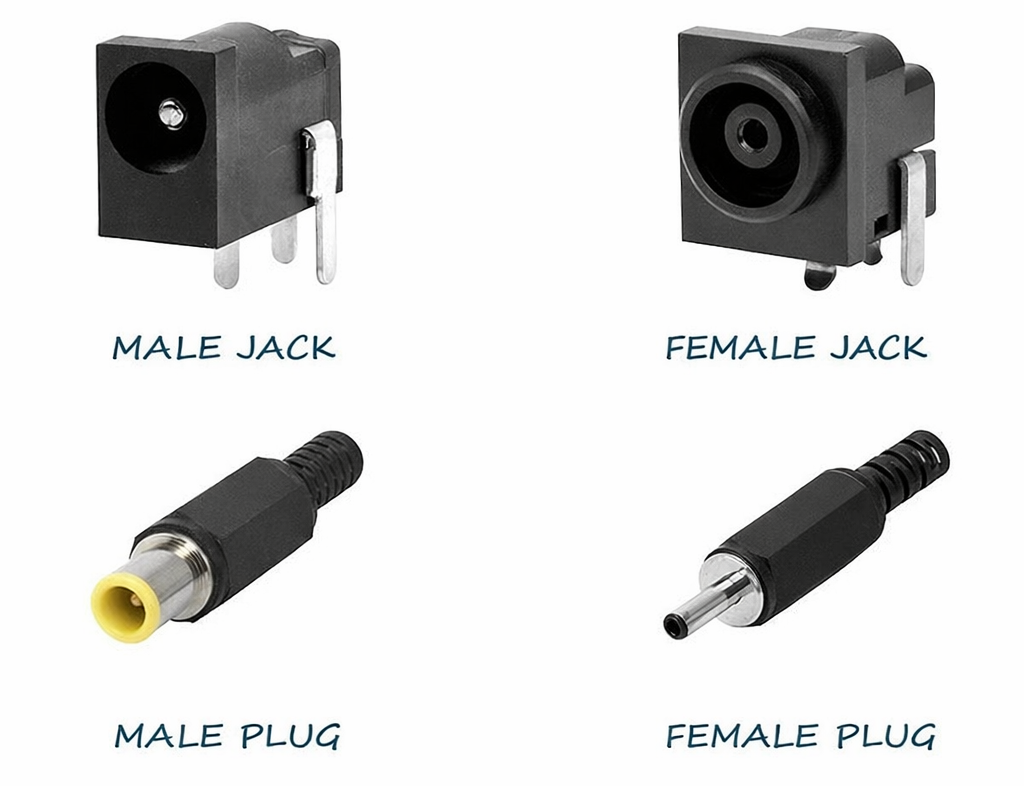

Slika 5. Vrste bačvastih konektora

Bačvasti konektori su cilindrični konektori za napajanje koji se obično koriste u aplikacijama istosmjernog napajanja.Sastoje se od šupljeg vanjskog rukavca i unutarnjeg klina koji nosi električnu struju.Ovi se konektori naširoko koriste u uređajima kao što su usmjerivači, CCTV sustavi i mala elektronika.Njihova jednostavna struktura omogućuje jednostavno spajanje i odspajanje tijekom uporabe.Bačvasti konektori poznati su po svojoj pouzdanosti i dosljednoj izvedbi.Dizajnirani su da osiguraju stabilan prijenos snage uz minimalan gubitak signala.Kao što je prikazano na slici, dostupni su u muškoj i ženskoj konfiguraciji za sigurne veze.

DIN konektori

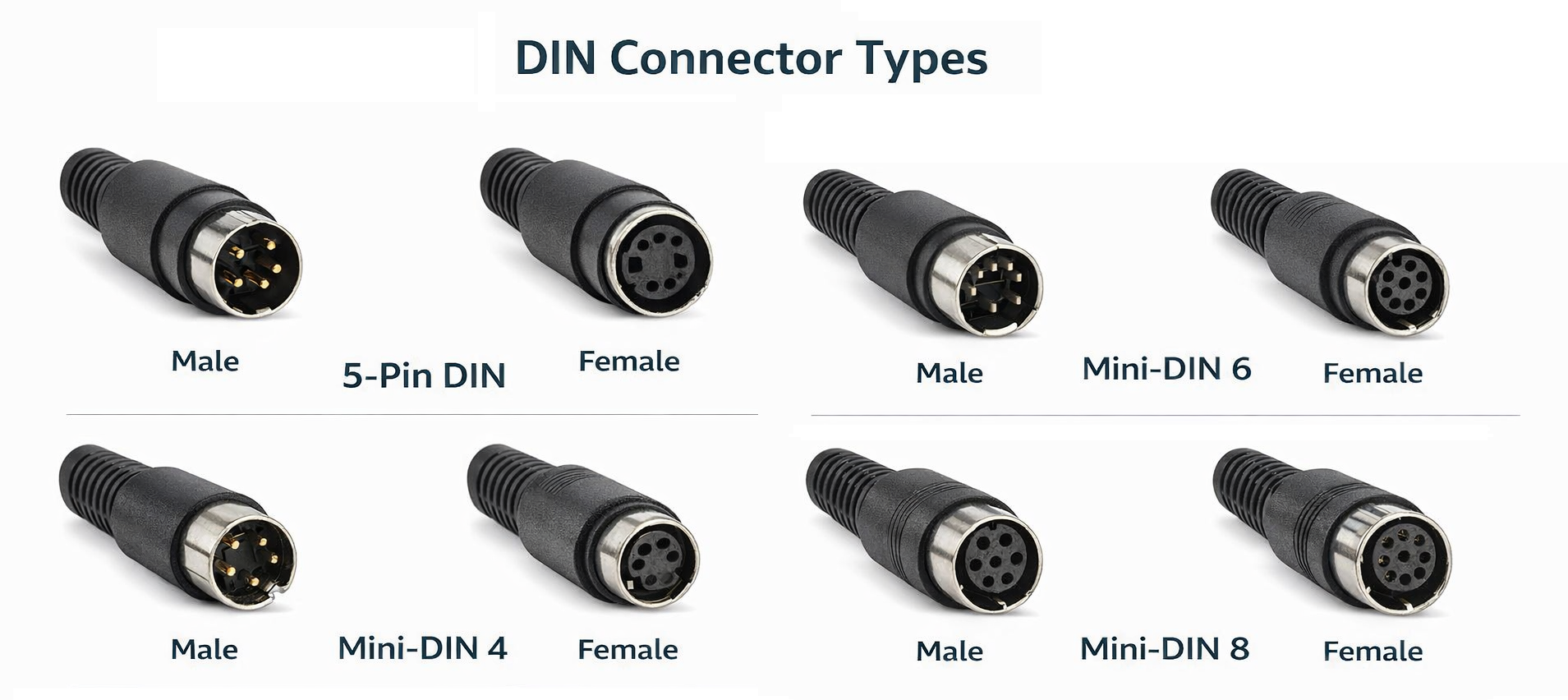

Slika 6. Vrste DIN konektora

DIN konektori su kružni konektori s više pinova raspoređenih u standardiziranom uzorku.Obično se koriste u specijaliziranoj elektroničkoj opremi i naslijeđenim sustavima.Ovi konektori podržavaju više signalnih ili energetskih veza unutar jednog sučelja.DIN konektori poznati su po sigurnom mehanizmu za zaključavanje i preciznom poravnanju pinova.Često se koriste u audio opremi, industrijskim sustavima i komunikacijskim uređajima.Njihov dizajn osigurava stabilne i organizirane veze.Slika prikazuje različite konfiguracije pinova koji se koriste u različitim tipovima DIN konektora.

USB konektori

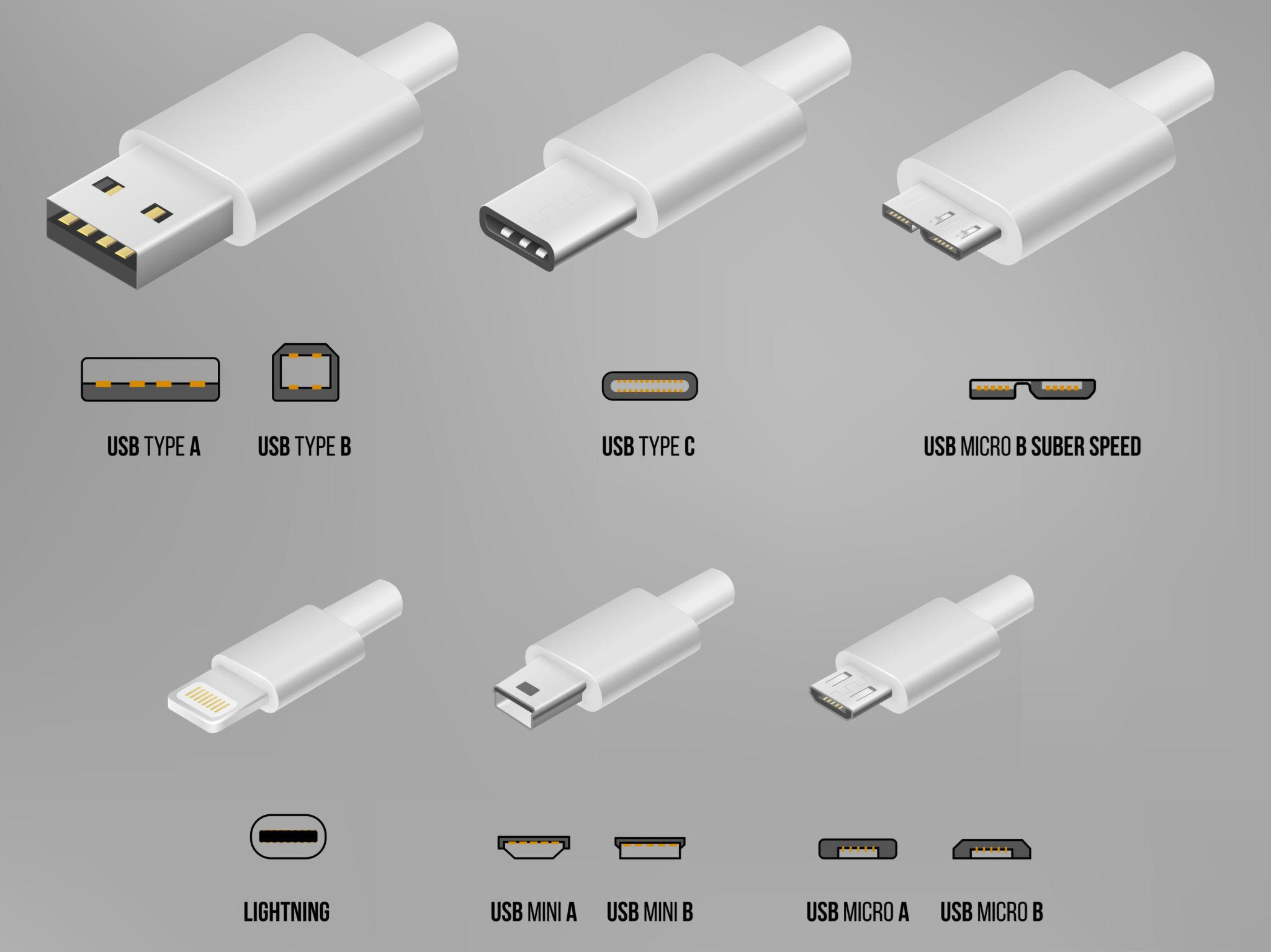

Slika 7. Vrste USB konektora

USB konektori su standardizirana sučelja koja se koriste za isporuku energije i prijenos podataka u modernoj elektronici.Naširoko se koriste u pametnim telefonima, prijenosnim računalima i drugim prijenosnim uređajima.Ovi priključci su dizajnirani za jednostavnu upotrebu i univerzalnu kompatibilnost.USB priključci podržavaju učinkovit prijenos energije preko širokog raspona uređaja.Njihov dizajn omogućuje često uključivanje i isključivanje bez oštećenja.Postali su najčešći tip DC konektora u elektronici.Kao što je prikazano na slici, koriste se različiti USB formati ovisno o uređaju i aplikaciji.

Razlike između AC ulaza i DC izlaza

Aspekt	AC utičnice	DC izlaz Priključci
Primarna funkcija	Nacrtaj elektriku napajanje iz zidnih utičnica	Isporučiti pretvara struju u elektroničke uređaje
Električni tip	Naizmjenično strujni (AC) ulaz	Istosmjerna struja (DC) izlaz
Lokacija u sustav	Ulazna točka adapter napajanja	Izlazna točka iz adapter napajanja
Stanje napajanja	Neregulirano dolazna električna energija	Regulirano i stabilizirani izlaz
Standardna osnova	Definirano prema regionalni električni standardi	Definirano prema zahtjevi za dizajn uređaja
Operativni okoliš	Kućanstvo odn industrijske zidne utičnice	elektronički ulazne portove uređaja
Kompatibilnost Opseg	Ograničeno na prodajna mjesta u pojedinim zemljama	Odgovara s specifična sučelja uređaja
Strukturalni Cilj dizajna	Čvrsto i sigurno priključak na mrežno napajanje	Precizan i stabilna veza s uređajima
Sigurnosno rukovanje	Dizajniran za upravljati visokonaponskim ulazom	Dizajniran za održavati siguran niskonaponski izlaz
Smjer od Protok snage	Od vanjskih izvor u adapter	Od adaptera do krajnji uređaj
Tipično Primjena	Napajanje adapteri iz infrastrukture	Opskrba energijom na elektroniku
Veza sučelje	Utikač umetnut u utičnicu	Priključak umetnut u priključak uređaja
Fleksibilnost	Ograničeno od strane regionalni format priključka	Prilagodljiv preko razne vrste uređaja
Fizički Integracija	Ugrađeni ili odvojive glave utikača	U prilogu izlazni kabel ili vrh adaptera
Uloga sustava	Dio moći ulazna infrastruktura	Dio od isporuka energije na razini uređaja

Primjene različitih konektora adaptera za napajanje

1. Potrošačka elektronika

Priključci za napajanje naširoko se koriste u uređajima poput pametnih telefona, prijenosnih računala i tableta.Osiguravaju stabilno punjenje i učinkovitu isporuku energije za svakodnevnu upotrebu.Ovi priključci podržavaju moderne stilove života koji se uvelike oslanjaju na prijenosnu elektroniku.Njihova pouzdanost izravno utječe na performanse i iskustvo uređaja.

2. Mrežna oprema

Usmjerivači, modemi i preklopnici oslanjaju se na DC konektore za kontinuirani rad.Stabilne veze s napajanjem važne su za održavanje neprekinute internetske veze.Ovi konektori podržavaju duge radne sate bez kvarova.Njihova je trajnost važna i za kućne i za uredske mreže.

3. Industrijska oprema

Industrijski strojevi koriste specijalizirane priključke za dosljednu i sigurnu isporuku energije.Ovi priključci su dizajnirani za rad u zahtjevnim okruženjima i kontinuiranoj upotrebi.Osiguravaju pouzdan rad sustava automatizacije i upravljačkih jedinica.Njihova izvedba je izvrsna u procesu proizvodnje i proizvodnje.

4. Audio i video sustavi

Konektori se koriste u pojačalima, zvučnicima i medijskim uređajima za isporuku stabilnog napajanja.Pomažu u održavanju dosljednih performansi u sustavima za zabavu.Pouzdane veze sprječavaju prekide tijekom audio ili video reprodukcije.Ovi se priključci koriste i za kućne i za profesionalne postavke.

5. Medicinski uređaji

Medicinska oprema ovisi o sigurnim priključcima za napajanje za siguran rad.Ovi priključci osiguravaju kontinuiranu funkcionalnost zdravstvenih uređaja.Pouzdanost je potrebna kako bi se izbjegli kvarovi sustava tijekom upotrebe.Imaju ulogu u održavanju sigurnosti pacijenata i točnosti uređaja.

6. Automobilski i prijenosni sustavi

Priključci za napajanje koriste se u elektronici vozila i prijenosnim sustavima napajanja.Podržavaju uređaje kao što su GPS jedinice, kamere i prijenosni punjači.Ovi priključci moraju izdržati kretanje i različite uvjete.Njihov dizajn osigurava dosljednu isporuku energije u mobilnim okruženjima.

Zaključak

Utikači adaptera za napajanje osiguravaju pouzdan prijenos energije spajanjem uređaja na izvore napajanja i isporukom odgovarajuće vrste električne energije.AC ulazni utikači razlikuju se ovisno o regiji i dizajnu, dok DC izlazni priključci pružaju stabilno napajanje prilagođeno određenim uređajima.Značajke kao što su kompatibilnost napona, uzemljenje i izmjenjivi dizajni poboljšavaju sigurnost i upotrebljivost.Razumijevanje ovih komponenti pomaže u osiguravanju pravilnog odabira, kompatibilnosti i učinkovitog rada u različitim aplikacijama.
