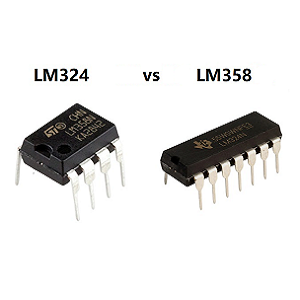

Sveobuhvatna usporedba: LM324 vs LM358 Operativna pojačala

Istražite kompleks operativnih pojačala, gdje manji detalji mogu imati veliki utjecaj.Ovaj se članak provodi u uvjerljivu usporedbu dviju široko korištenih OP-AMP-a: LM324 i LM358.Saznajte kako male varijacije u materijalima i tehnikama proizvodnje mogu dramatično utjecati na njihove performanse u elektroničkim krugovima.Istražit ćemo karakteristične značajke, aplikacije i dizajnerske implikacije svakog pojačala, ističući kako te razlike igraju ulogu u dizajnu kruga.

Katalog

Što je LM324?

A LM324 je integrirani krug s četiri operativna pojačala u jednom paketu, koji pruža niz mogućnosti.Ovaj quad Op-Amp djeluje glatko s jednim izvorom napajanja i može primiti diferencijalne ulazne napone do napona napajanja.Značajni atribut LM324 je njegov niski napon ulaznog pomaka, približno 2MV, što omogućava poboljšanu preciznost u osjetljivim zadacima.Održava pouzdane performanse u temperaturnom rasponu od 0 ° C do 70 ° C, podvlačeći njegovu izdržljivost s maksimalnom temperaturom spajanja od 150 ° C.Takve karakteristike osiguravaju prilagodljivost i dosljedan izlaz u različitim okruženjima.LM324 i slični OP-AMP-ovi su svestrane komponente sposobne izvršavati matematičke operacije kao što su dodavanje, oduzimanje, integracija i diferencijacija.Njihova prilagodljivost pronalazi primjene u brojnim elektroničkim domenama.

Što je LM358?

A LM358 Razlikuje se kao dvostruko operativno pojačalo, koje sastoji od dva op-AMP-a u jednom kućištu.Odlikuje se scenarijima s jednom opskrbom, djelujući učinkovito od 3.0V do 32V.LM358 je projektiran s niskim umirnim trenutnim zahtjevima, što ga čini idealnim za uređaje koji rade na baterije gdje je potrebna očuvanje energije.Njegov raspon ulaznog napona može se proširiti na negativno opskrbu, smanjujući potrebu za dodatnim pristranim komponentama.Izlazni napon približava se nižoj razini opskrbe, što ga čini prikladnim za aplikacije kojima je potrebna niska napona.U uporabi se LM358 često pojavljuje u aplikacijama na bateriju zbog ograničene potrošnje energije.Takve promišljene implementacije ističu sposobnost op-AMP-a da uskladi učinkovitost s performansama.

Specifikacije: LM324 VS LM358

Specifikacija	LM324	LM358
Napon za opskrbu	32V	32V
Rasipanje snage	1130mW (ud)	830mW (ud)
Napon ulaznog offset	5mv	5mv
Ulazni pomak napona	30 µV/° C (maks.)	20 µV/° C (maks.)

Značajke: LM324 vs LM358

Značajke LM324

• Niska opskrbna struja: 700 μA (konzistentna u naponima).

• Niska ulazna pristranost struja: 45 NA (temperatura kompenzirana).

• Napon pomaka niskog ulaza: 2 mV.

• Struja niske offset: 5 NA.

• Ulazni raspon uobičajenog načina uključuje zemlju.

• Diferencijalni ulazni napon jednak je naponu napajanja.

• Izlazni napon zamah: 0 V do (V - 1,5 V).

• Unutarnja frekvencija kompenzirana za stabilnost pri dobivanju jedinstva.

• Visoki DC naponski dobitak: 100 dB.

• Širina širine pojačanja jedinstva: 1 MHz (temperatura kompenzirana).

• Fleksibilno napajanje:

Single: 3 V do 32 V

Dvostruko: ± 1,5 V do ± 16 V

Značajke LM358

• Raspon uobičajenog načina uključuje negativnu opskrbu

• Radi s jednim ili dvostrukim napajanjem

• djeluje na 3,0 V do 32 V pojedinačne opskrbe

• Struje niske ulazne pristranosti

• Ugrađena unutarnja naknada za bolje performanse

• ESD stezaljke na ulazima za izdržljivost

• Modeli "NCV" su automobilski (AEC-Q100 i PPAP kompatibilni)

• ekološki prihvatljivi: bez olova, bez halogena i ROHS kompatibilni

• štiti izlaze od kratkih spojeva

• Prava diferencijalna faza ulaza za preciznost

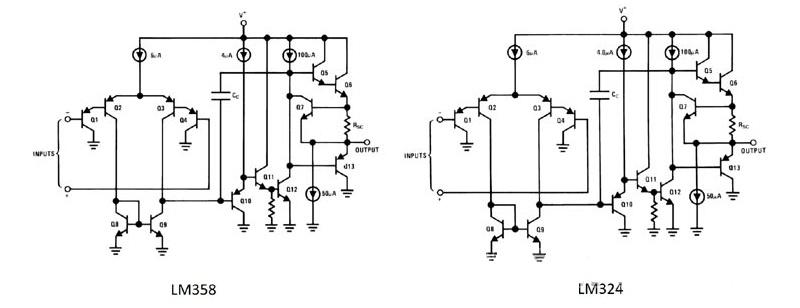

Unutarnji krug: LM324 VS LM358

Apsolutne maksimalne ocjene: LM324 vs LM358

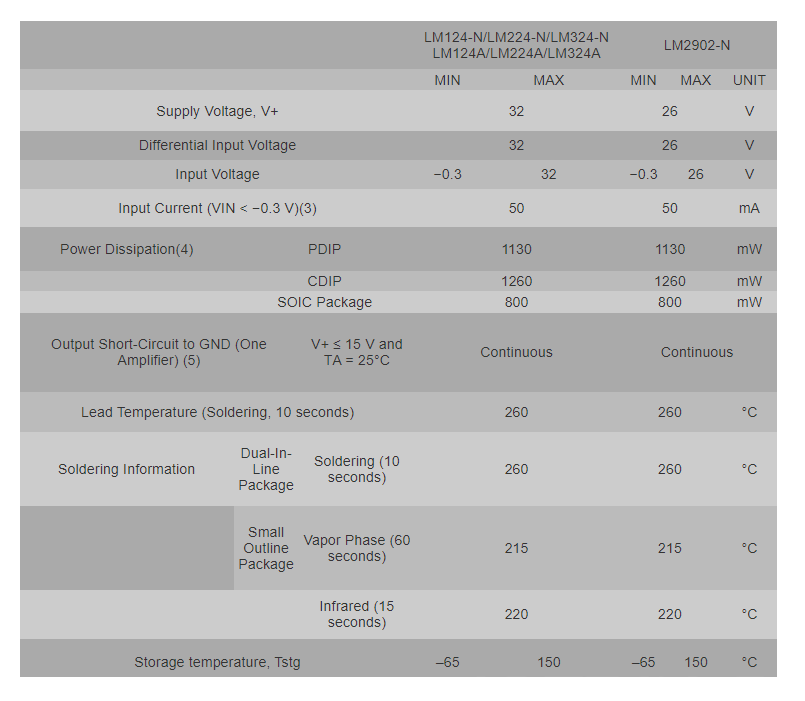

LM324 Apsolutne maksimalne ocjene

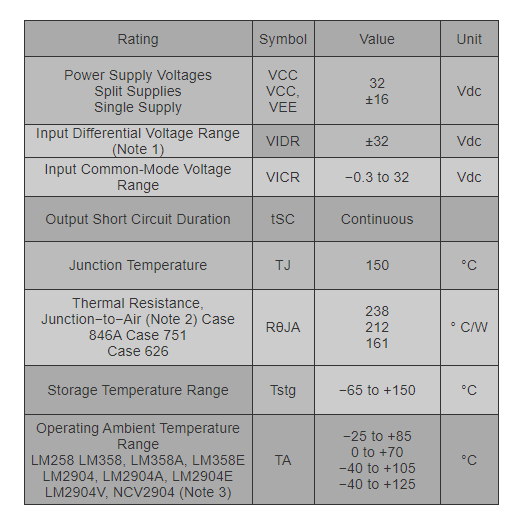

LM358 Apsolutne maksimalne ocjene

Električne karakteristike: LM324 vs LM358

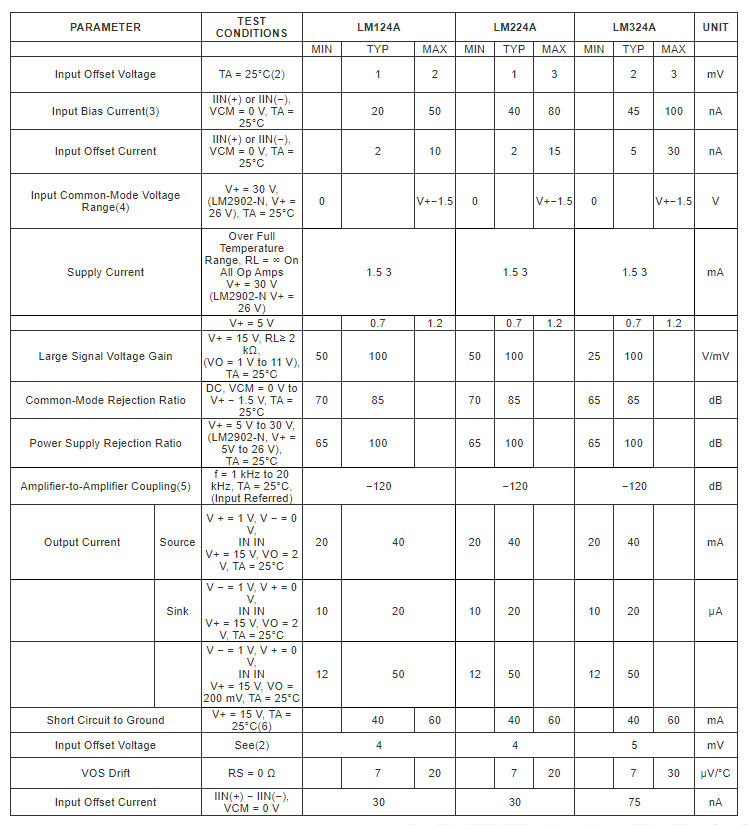

LM324 Električne karakteristike

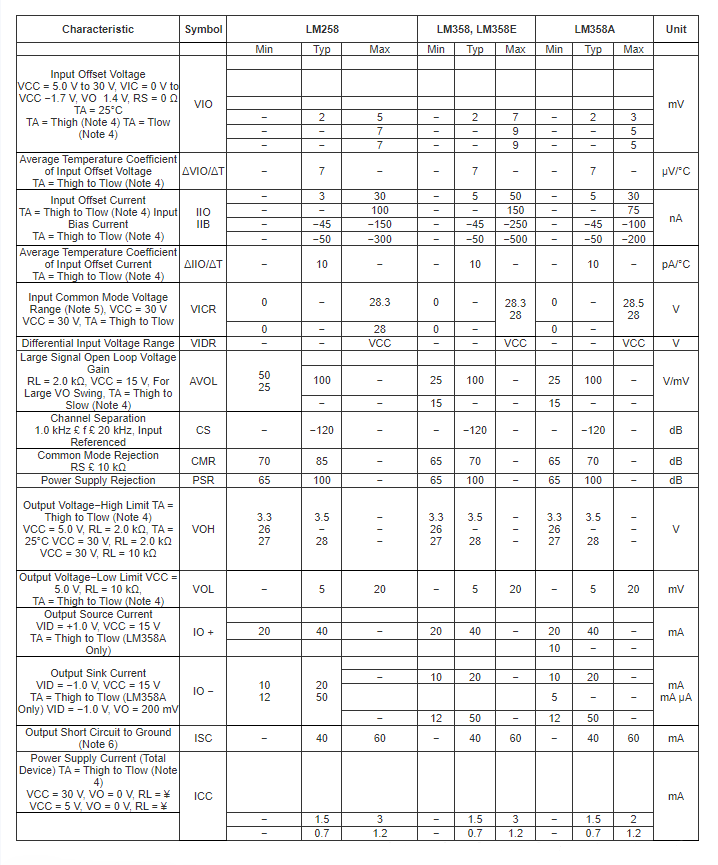

LM358 Električne karakteristike

Aplikacije: LM324 VS LM358

Lm324 aplikacije

Pojačala: Pretvara različite oblike energije u elektroničke signale, poboljšavajući točnost mjerenja.

Krugovi filtra: Odabir određenih frekvencija za poboljšanje kvalitete signala i smanjenje buke.

Sljedbenici napona: Održava stabilnu razinu napona, osiguravajući stabilnost kruga.

DC dobitak blokova: Pruža dosljedno pojačavanje signala, korisno u stabilizaciji izlaza u odnosu na promjenjive napone napajanja.

Ljetni krugovi: Spoji više ulaznih signala, pomažući u konverziji digitalnog do analognog.

Komparatori kontrole petlje: Uspoređuje signale s referentnim razinama za uravnotežene sustave povratnih informacija.

Prijave LM358

Opće pojačavanje signala: Obrađuje diferencijalne signale u analognim sustavima.

Osciloskopi: Poboljšava obradu signala za precizno stvaranje i analizu valnog oblika.

Aktivni filtri: Poboljšava točnost filtriranja i za AC i za DC signale.

4- do 20-MA sustavi struje petlje: Najbolje u industrijskoj automatizaciji za pouzdani prijenos signala na daljinu.

Svestrane mogućnosti napajanja: Djeluje s jednim ili podijeljenim napajanjem, pogodnim za različite zahtjeve za aplikacijom.

Zaključak

Operativna pojačala LM324 i LM358 nude karakteristične značajke prikladne za razne elektroničke primjene.Svako pojačalo ima jedinstvene specifikacije koje utječu na njihove performanse i prikladnost za različite zahtjeve kruga.Bilo da vam treba više OP-AMP-a u jednom paketu ili malu potrošnju energije za uređaje koji rade na baterije, izbor između LM324 i LM358 ovisi o specifičnim potrebama vašeg kruga.Razumijevanje njihovih razlika potrebno je za dizajniranje učinkovitih i učinkovitih elektroničkih sustava.
