Sveobuhvatni vodič za 74LS74 Dual D Flip-Flop

Ovaj članak istražuje 74LS74 D Flip-Flop, ključnu komponentu u sekvencijalnim logičkim sustavima.Ističe IC -ovu bistabilnu funkcionalnost, konfiguraciju PIN -a, operativne karakteristike i raznolike aplikacije u digitalnoj elektronici.Dobit ćete uvid u njegovu ulogu u pohrani podataka, sinkronizaciji i naprednom dizajnu sustava.

Katalog

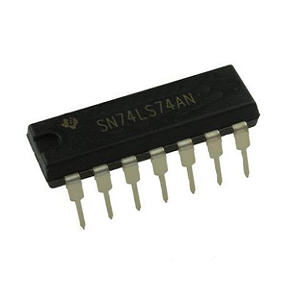

Pregled 74LS74 D-Type Flip-Flop

A 74ls74 Integrirani krug, dvostruki rub koji je odigrao D-tip D-tipa, ističe se u održavanju i mijenjanju podataka unutar digitalnih elektroničkih okvira.Pokazuje prilagodljivost neprimjetnim integriranjem s različitim krugovima poput CMOS, TTL i NMOS, što odražava njegovu prikladnost za različite elektroničke krajolike.Dizajn Flip-Flopa omogućuje mu prilagođavanje izlaza na temelju logičkih razina snimljenih tijekom niskih ulaznih unaprijed postavljenih uvjeta, pokazujući njegovo znanje u analizi i reagiranju na ulazne signale.

Ovaj flip-flop spretno uhvati i zadržava D ulaz tijekom faza ciklusa takta.Posebno čuva stanje na preciznom pozitivnom rubu svakog pulsa sata.Ova preciznost u hvatanju njeguje se u sinkronim sustavima, gdje vrijeme povećava performanse sustava.Ovo pouzdano snimanje podataka paralelno je s točnošću potrebnom preciznim alatima u vremenskim ili frekvencijskim aplikacijama, koji zahtijevaju nepokolebljujuću dosljednost.

Na makro skali, može se izvući paralele između funkcije 74LS74 u sofisticiranim sustavima i sinkronizacije potrebne za orkestriranje složenih operacija.Ovdje precizno vrijeme olakšava koherenciju i pojednostavljuje učinkovitost.Sposobnost Flip-Flopa da sigurno pohranjuje integritet podataka u ciklusima objašnjava svoj opsežni uslužni program u različitim digitalnim aplikacijama, uključujući pohranu podataka u računalnoj memoriji i okruženjima.

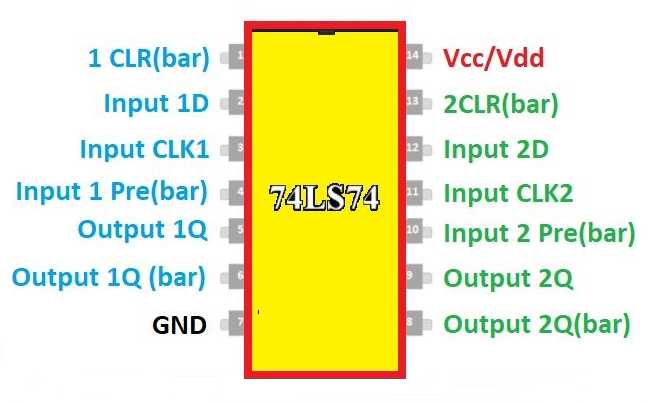

74LS74 PIN konfiguracija

PIN br.	Simbol	Ime	Opis
5, 9	1Q / 2Q	Izlaz	Izlazni pin flip flopa
6, 8	1q '(bar) / 2q' (bar)	Komplementarni izlaz	Invertirani izlazni pin flip flopa
3, 11	1clk / 2clk	Ulazni pin	Ove igle moraju biti opremljene pulsom sata za okret neuspjeh
1, 13	1CLR (bar) / 2CLR (bar)	Jasni podaci	Resetira flip flop uklanjanjem sjećanja
2, 12	1d / 2d	Pin za unos podataka	Ulazni pin flip flopa
4, 10	1pre (bar) / 2pre (bar)	Ulaz	Još jedan ulazni pin za flip flop.Također naziva se a pin
7	VSS	Razrijediti	Spojen na zemlju sustava
14	VDD/VCC	Napon za opskrbu	Omogućuje IC obično s 5V

Značajke 74LS74

• Djeluje na 2V do 15V.

• Vrijeme prijelaza signala brzog 40NS.

• Radi na temperaturama od 0 ° C do 70 ° C.

• Izlazi do 8mA za umjerena opterećenja.

• DUAL DIPLOP-TIPE s bipolarnim ulazima i izlazima pritiska.

• Mala upotreba energije, smanjena EMI.

• Idealno za digitalnu logiku, pohranu podataka i sekvencijalne krugove.

• Zahtijeva dobro toplinsko upravljanje i pravilno uzemljenje.

Primjene 74LS74

Registri pomaka i upravljački uređaji

U krajoliku registara pomaka, 74LS74 oblikuje zamršene vremenske sekvence koje se koriste za učinkovito upravljanje strujama podataka.Pružanjem glatkog prijenosa podataka i sinkronizacije povećava funkcionalnost digitalnog kruga.Njegovo precizno rukovanje podacima povećava učinkovitost pretvaranja podataka između serijskih i paralelnih formata.Telekomunikacijski dizajni često ovise o ovoj značajci kako bi podržali integritet podataka i preciznost signala.

Krugovi memorije i međuspremnika

U memorijskim arhitekturama, 74LS74 ne samo da pohranjuje bitove podataka, već osigurava dosljednost tijekom procesa.Njegova uloga međuspremnika igra ulogu u izvršavanju zadataka ulaznog izlaza uz očuvanje integriteta signala.Ovo je puferiranje važno za sprečavanje gubitka podataka u računalnim kontekstima velike brzine.

Mehanizmi zasuna

Kapacitet zanosa 74LS74 omogućava mu da sigurno zadržava informacije, što ima važnost u uređajima za zadržavanje države.Ovi mehanizmi igraju ulogu u očuvanju stanja sustava tijekom ciklusa napajanja, omogućujući precizno ponovno pokretanje sustava.U sustavima upravljanja automobilom, održavanje određenih stanja sprječava kvarove i povećava sigurnost.

Integracija u televizore, računala i alate za umrežavanje

Pomaže u izvršavanju različitih logičkih operacija za obradu signala i prikaz zadataka.Alati za umrežavanje dobivaju od sposobnosti čipa da istovremeno upravlja više staza podataka, povećavajući propusnost i smanjenje kašnjenja.

Ekvivalenti 74ls74

• 74lvc2g80

• HEF40312B

Korištenje 74LS74 IC

74LS74 je svestrani flip-flop D-tipa poznat po brzom prebacivanju i maloj potrošnji energije, što ga čini idealnim za sinkrone zadatke podataka.Da biste osigurali pravilan rad, započnite s potvrdom da su VCC i GND igle ispravno povezani kako bi osigurali stabilnu snagu.Pouzdane veze s napajanjem važne su kako bi se spriječile probleme uzrokovane smetnjama ili nepravilnostima u opskrbi.Ulaz sata, smješten na PIN 3, kontrolira vrijeme snimanja podataka.Kad sat primi visok signal, flip-flop bilježi podatke.Satni signali mogu se dobiti od mikrokontrolera (MCUS) ili od 555 timer, ovisno o vremenskim potrebama kruga.

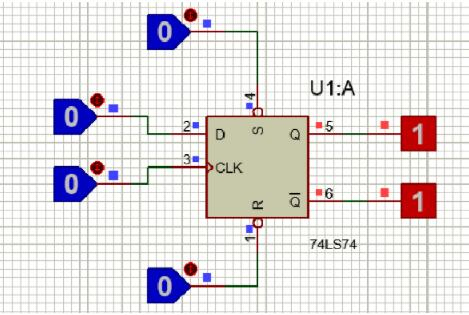

Funkcija resetiranja još je jedna važna značajka 74LS74.Primjena visokog signala na resetirane ulaze uklanja pohranjene podatke, sposobnost korisne u sustavima koji zahtijevaju brzo uklanjanje podataka.Pravilno postavljanje linija resetiranja može optimizirati operacije i poboljšati ukupne performanse sustava.Da bi se dodatno povećala pouzdanost, važno je riješiti potencijalne smetnje signala učinkovitim praksama utemeljenja i strateškim dizajnom kruga.Ove mjere osiguravaju da 74LS74 djeluje dosljedno, čak i u složenim konfiguracijama.Možete maksimizirati učinkovitost i pouzdanost 74LS74 u dizajnima vašeg kruga.Na slici u nastavku prikazana je 74LS74 D-tipa Flip-FLOP integrirani krug spojen u konfiguraciju koja koristi svoj sat i resetira ulaze za upravljanje podatkovnim stanjima, pokazujući njegovu aplikaciju u digitalnom logičkom krugu.

74LS74 D-Type Flip-Flop

Pre (bar)	CLR (bar)	Clk	D	Q	P (bar)
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H		H	H	L
H	H		L	L	H
H	H	L	X	₀	Q₀ (bar)

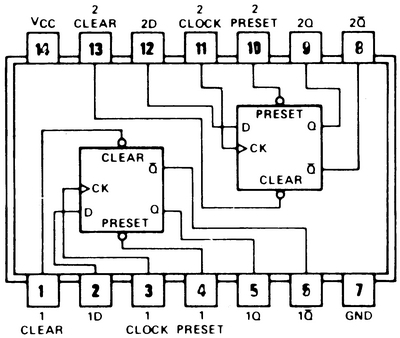

74LS74 Dijagram povezivanja

Prednosti D flip-flops

D Flip-flops nude jedinstvenu prednost u dizajnu digitalnog kruga, iskrivljavanjem istodobnih identičnih ulaznih stanja.Ovaj aspekt igra ulogu u sprečavanju utrka signala i održavanju integriteta podataka, posebno u sustavima u kojima vrijeme i sekvenciranje povećavaju performanse.D flip-flops osigurava konzistenciju hvatanjem samo jednog unosa po taktu ciklusa, izglađujući protok podataka i minimizirajući potencijalne pogreške metastabilnosti.Za dizajnere, stabilnost protoka podataka koju pruža D Flip-flops pouzdana je značajka za upravljanje vremenskim izazovima koji bi mogli ugroziti računalne ili mrežne sustave.

Arhitektura D Flip-Flops pruža korisnost kao elemente kašnjenja unutar sofisticiranih aranžmana kruga.Koristeći mehanizme sa zatvorenim ugradnjom, mogu se prilagoditi kako bi se nametnulo određena kašnjenja, upravljajući širenjem signala s preciznošću.Ovo namjerno vrijeme korisno je u arhitekturama cjevovoda koje zahtijevaju da se podaci predvidljivo prelaze na više faza.Sposobnost moduliranja kašnjenja pomaže u rješavanju problema s iskrivljavanjem sata, što bi, ako bez nadzora, može spriječiti performanse kruga.

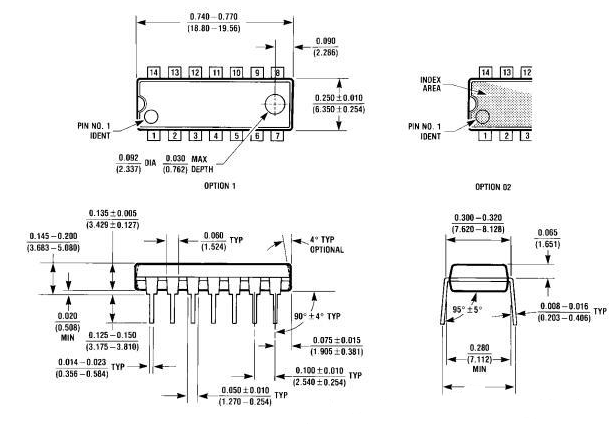

Paket za 74LS74

Zaključak

Flip-Flop od 74LS74 D važan je za upravljanje podacima s preciznošću u digitalnoj elektronici, osiguravajući pouzdanu sinkronizaciju i pohranu u raznim aplikacijama.Njegova svestranost i učinkovitost u obradi i zadržavanju podataka čine ga vrijednom komponentom u stvaranju stabilnih i funkcionalnih elektroničkih sustava.S kapacitetom za rad u različitim uvjetima, održavajući integritet signala, 74LS74 i dalje je građevni blok u unapređenju elektroničkog dizajna i implementacije.Njegova stalna važnost i prilagodljivost u novim tehnološkim kontekstima pokazuju njegovu važnost na terenu.
