Sveobuhvatni vodič za CD4511BE: BCD do 7-segmentnog dekodera s pinout, ekvivalent, aplikacije i podatkovni list

CD4511BE je svestran BCD (binarni kodirani decimalni decimalni decimalni decimal do 7-segmentnih dekodera, koji se obično koristi u širokom rasponu aplikacija za prikaz.U ovom članku zaronimo duboko u njegove značajke, od razumijevanja njezine tablice i konfiguracije PIN -a do istraživanja aplikacija i dizajna kruga.Bez obzira želite li poboljšati svoje znanje o vozačima prikaza ili traženju savjeta za integraciju praktičnih krugova, ovaj sveobuhvatni vodič za CD4511BE pružit će vam uvide potrebne za učinkovito iskorištavanje svojih mogućnosti u modernim projektima elektronike.

Katalog

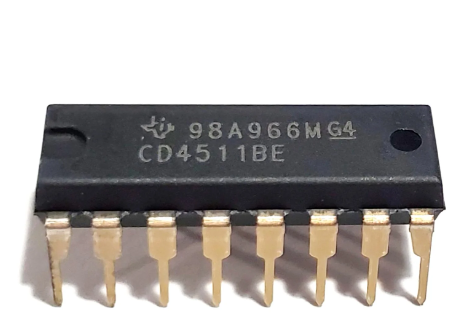

CD4511BE Pregled

A CD4511BE, Prilagodljivi BCD na 7-segmentni vozač LED dekodera zasuna, inkapsuliran je u 16-pin CMOS paket.Ova komponenta jedinstveno spaja CMOS logiku s NPN bipolarnim tranzistorskim izlazima, što povećava njegove performanse u mnoštvu zaslona.

Integracija CMOS logike s NPN bipolarnim izlazima tranzistora u CD4511BE osigurava minimalnu potrošnju energije uz pojačavanje otpornosti na buku.Snažno izvori do 25mA za vožnju LED -ovima i slične prikaze.Ulazi za ispitivanje svjetiljke olakšavaju izravno ispitivanje svakog segmenta zaslona.Ova značajka jamči da segmenti rade bez potrebe za složenim postavkama.Blanking ulaz vrijedan je alat za manipuliranje intenzitetom zaslona.Omogućuje prilagodbu svjetline da odgovaraju različitim uvjetima osvjetljenja okoliša.Ova fleksibilnost pokazuje se korisnom i u zatvorenim i vanjskim postavkama.Ulazi koji omogućuju zasun dizajnirani su za zadržavanje BCD kodova, osiguravajući stabilan izlaz unatoč fluktuirajućim ulaznim signalima.

Ova funkcionalnost minimizira treperenje i promiče dosljedne performanse prikaza.Značajna snaga CD4511BE je njegovo poznavanje u multipleksiranju nekoliko signala i istovremeno upravljanje više zaslona.Ova sposobnost pojednostavljuje dizajn kruga i smanjuje broj komponenata, pojednostavljujući njegovu integraciju i u potrošačkoj elektronici i industrijskim aplikacijama.CD4511BE nudi se u nekoliko formata paketa, uključujući hermetičke, plastične dip, male izlaske i tanke shorn-a.Ove raznolike mogućnosti pakiranja jamče kompatibilnost s različitim dizajnerskim zahtjevima, od kompaktnih ručnih uređaja do ekspanzivnih industrijskih kontrolnih ploča.

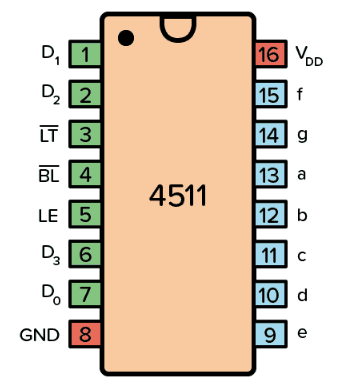

Cd4511be pinout

Pričvrstiti Ime	Pričvrstiti #	Tip	Opis
VDD	16	Vlast	Napon za opskrbu (+3 do +15V)
GND	8	Vlast	Tlo (0V)
a-f	9-15	Izlaz	Izlazi za Zaslon od 7 segmenta
D0-D3	7, 1, 2, 6	Ulazni	4-bitni unos podataka
Potpun	3	Ulazni	Ispitivanje svjetiljke.Okret na svim segmentima kada je nizak.
Bl	4	Ulazni	Blanking test. Isključuje sve segmente kad je nizak.
LO	5	Ulazni	Zasun Omogući. Pohranjuje trenutno stanje kada je visoko.

CAD modeli CD4511BE

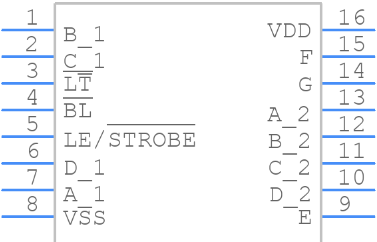

Simbol

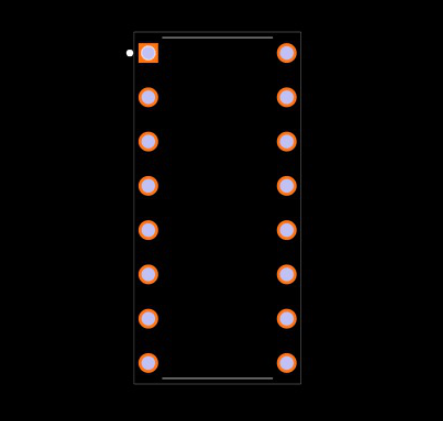

Otisak stopala

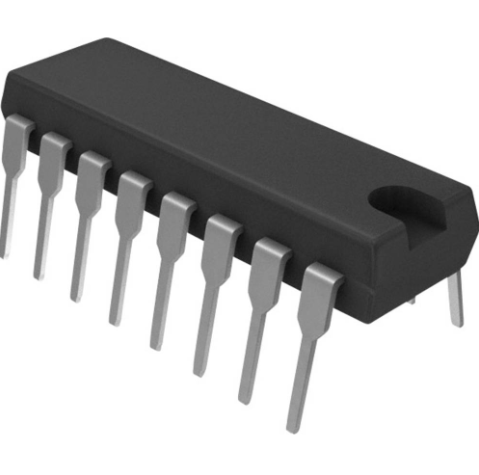

3D modeli

Specifikacije CD4511BE

Tip	Parametar
Životni ciklus Status	AKTIVAN (Posljednje ažuriranje: prije 2 dana)
Tvornica Vrijeme olova	8 Tjedni
Kontakt Pozlaćivanje	Zlato
Nosač	Kroz Rupa
Montaža Tip	Kroz Rupa
Broj pinovi	16
Težina	951.693491mg
Operativni Temperatura	-55 ° C ~ 125 ° C
Pakiranje	Cijev
JESD-609 Kodirati	E4
Dio Status	Aktivan
Vlaga Razina osjetljivosti (MSL)	1 (Neograničen)
Broj završetak	16
Eccn Kodirati	Uho99
Napon - Opskrba	3V ~ 18V
Terminal Položaj	DUAL
Broj funkcije	1
Opskrbiti Napon	5V
Baza Broj dijela	CD4511
Pričvrstiti Računati	16
Operativni Napon za opskrbu	3.3V
Polaritet	Neinverzantni
Opskrbiti Napon-min (vsup)	3V
Konfiguracija	7 Segment
Broj kanala	4
Sučelje	BCD
Operativni Opskrba struja	40NA
Opterećenje Kapacitet	50pf
Vlast Rasipanje	500mW
Širenje Odgoditi	1.32 μs
Miroljubiv Trenutni	100 μA
Okrenuti Na vrijeme kašnjenja	1.32 μs
Logika Funkcija	Dekoder, Pretvarač, zasun
Broj unosa	4
Logika IC tip	Sedam Dekoder/pokretač segmenta
Broj kapije	1
Prikaz Tip	LED
Ulazni Kapacitet	5pf
Nizak Izlazna struja na razini	4.2ma
Vlast Opskrba strujom-max (ICC)	0,3mA
Broj izlaznih linija	7
Ulazni Kondicioniranje	Zasun
Visina	5,08 mm
Dužina	19,3 mm
Širina	6,35 mm
Debljina	3,9 mm
DOSEG SVHC	Ne SVHC
Zračenje Stvrdnjavanje	Ne
Rohs Status	Rohs3 Usklađen
Dovesti Besplatno	Dovesti Besplatno

Značajke CD4511BE

Značajka	Opis
Visok Sposobnost izvora izlaza	Gore do 25mA
Opskrbiti raspon napona	Iz 3V do 18V
Ulazni Zasuni za pohranu BCD koda	Osigurati pohrana za BCD ulaz
Testiran miroljubiva struja	100% testiran na 20V
Maksimalan ulazna struja	1 µA pri 18V (puni temperaturni raspon paketa), 100NA pri 18V (25 ° C)
Parametarski ocjena	5V, 10V i 15V
Operativni temperaturni raspon	-55 ° C do 125 ° C

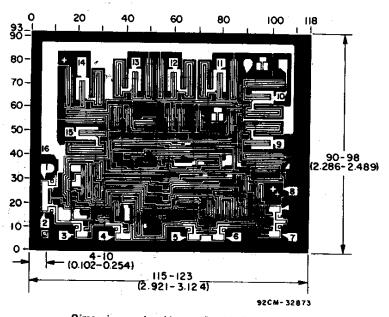

Dimenzija čipa

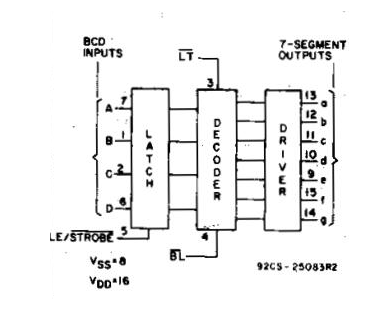

Blok dijagram CD4511BE

Primjene CD4511BE

LED pokretači zaslona

CD4511BE se pretežno koristi za pokretanje LED zaslona sa zajedničkim katodom.Njegova sposobnost tumačenja BCD unosa i pretvaranja u odgovarajući zaslon od 7 segmenta nalazi svoje mjesto u raznim uređajima poput digitalnih satova, kalkulatora i digitalnih brojila.Uključivanje CD4511BE u ove uređaje povećava ne samo čitljivost, već i operativne performanse, hvaleći se jasnim i preciznim izlazom.Ova specifična aplikacija iskorištava iskusne mogućnosti dekodiranja čipa, koje pojednostavljuju povezivanje više zaslona od 7 segmenata.

Multipleksiranje

U svijetu multipleksiranja, CD4511BE optimizira operacije mršavim brojem pinova potrebnih za upravljanje višestrukim zaslonima.To je uglavnom korisno u sustavima u kojima ograničenja prostora i sučelja ograničavaju broj dostupnih povezivanja.CHIP pojednostavljuje povezivanje za višenamjenske ploče za prikaz, osiguravajući da brojne prikazne jedinice djeluju neprimjetno u tandemu, čime se obogaćuje vaše iskustvo sa sinkroniziranim i jasnim vizualnim informacijama.

Kontrola zaslona sa žarnom niti

Prilikom upravljanja zaslonima sa žarnom niti, CD4511BE prikazuje pohvalnu svestranost.Njegove robusne izlazne mogućnosti jamče da segmenti sa žarnom niti primaju dosljedne i pouzdane signale, što ga čini korisnim u postavkama u kojima se koriste naslijeđeni sustavi ili gdje je dominantna otpornost na visoke ambijentalne uvjete.Pouzdanost ovog čipa osigurava dugoročni, stabilan rad, čak i ako se suočava s različitim električnim karakteristikama zaslona sa žarnom niti.

Fluorescentni prikazi s niskim naponom

CD4511BE izvršava se u aplikacijama koje uključuju fluorescentne prikaze s malim naponom.Kompetencija čipa u rukovanju različitim razinama napona bez ugrožavanja kvalitete prikaza čini je idealnom za uređaje koji rade na baterije i energetski učinkoviti prikaz.Ova fleksibilnost ne samo da podvlači njegovu prikladnost za aplikacije niske snage, već također naglašava njegovu kompatibilnost s različitim tipovima zaslona, ​​proširujući njegovu primjenu u različitim elektroničkim dizajnom.

Alternative CD4511BE

Cd4511bf3a

Cd4511bf

Proizvođač CD4511BE

Texas Instruments Inc., sa sjedištem u Dallasu u Teksasu, stoji kao utjecajna sila u američkom pejzažu poluvodiča.Izvrsno se stvara u proizvodnji analognih čipsa i ugrađenih procesora.Ovi proizvodi zajedno ostvaruju preko 80% prihoda tvrtke.Ovaj značajan doprinos pokrenuo je teksaške instrumente među deset najboljih tvrtki za poluvodičke tvrtke širom svijeta.

Teksaški instrumenti potiču snažnu reputaciju u industriji poluvodiča.To je zaradio nepokolebljivom predanošću inovacijama i kvaliteti.Njegovi analogni i ugrađeni proizvodi za obradu pronalaze aplikacije u različitim sektorima, od potrošačke elektronike do industrijske opreme.Desetljeća dosljednih, visokih performansi rješenja zacementirala su trajne odnose s klijentima.

Tehnološka sposobnost teksaških instrumenata ilustrirana je kroz svoje sofisticirane ponude proizvoda.CD4511BE je sjajan primjer vještine tvrtke u izradi integriranih krugova koji pojednostavljuju složene elektroničke funkcije.Ovaj proizvod daje divljenje svojoj učinkovitosti i funkcionalnosti u aplikacijama za digitalni prikaz, ističući pionirsku ulogu Texas Instruments u tehnologiji poluvodiča.

Paket CD4511BE

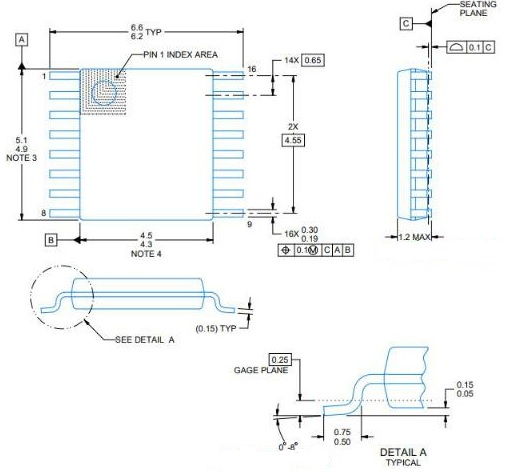

Obris paketa

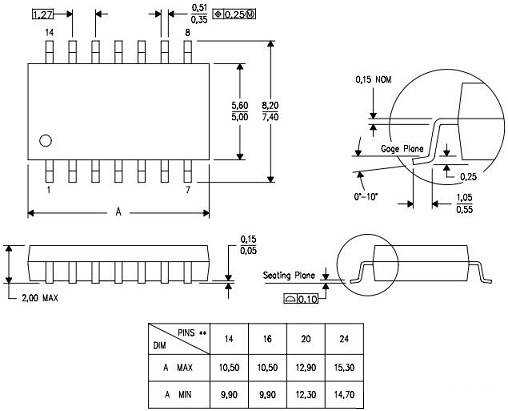

Plastični dvostruki paket

Dimenzije CD4511BE

Dimenzija	Vrijednost
Visina	5.08 mm
Dužina	19.3 mm
Debljina	3,9 mm
Širina	6.35 mm

Implementacija cd4511be

Da biste učinkovito ubacili CD4511BE u rad, pokrenite spajanjem VDD PIN -a na pozitivnu stranu napajanja i GND PIN na zemlju.Ovaj integrirani krug (IC) može funkcionirati u rasponu napona od 3V do 15V, u skladu s različitim potrebama aplikacije.

Binarno-kodirani decimalni ulazi: CD4511BE je dizajniran tako da prihvati binarno kodirane decimalne (BCD) ulaze kroz igle D0 do D3.Ovi ulazi definiraju znamenku prikazanu na zaslonu 7 segmenta, osiguravajući točan prikaz podataka.U postavkama proizvodnje, BCD unosi su sastavni dio automatiziranih sustava ispitivanja.Ovi unosi olakšavaju brzu i preciznu vizualizaciju podataka na proizvodnim linijama, sprječavajući kašnjenja i pogreške.

Izlazi za prikaz 7 segmenta: IC-ovi izlazni pinovi (A do G) povezuju se s odgovarajućim segmentima na zaslonu 7 segmenta.Ovo orkestrira osvjetljenje specifičnih segmenata za točan decimalni prikaz.Obično možete uključiti otpornike koji ograničavaju struju za svaki izlazni pin.Ova praksa ne samo da štiti LED za prikaz, već i produžava njihovu funkcionalnost, optimizirajući i performanse i izdržljivost.

Test segmenta s LT PIN -om: PIN LT (SAMPEST) PIN je ključ za sveobuhvatni test segmenta.Kad je ovaj pin postavljen na nisko, svi segmenti prikaza aktiviraju, omogućujući temeljitu provjeru funkcionalnosti.Tijekom faze prototipa potrebno je testiranje segmenata putem LT PIN -a.Ovaj korak identificira sve neispravne LED -ove, omogućujući pravovremene zamjene prije nego što se upusti u više zamršene procese integracije.

Kontrola svjetline i PWM s BL PIN -om: Korištenje BL (BLANKING) PIN -a s tehnikama modulacije širine impulsa (PWM) može učinkovito upravljati svjetlinom prikaza.Postavljanje BL PIN -a na nisko gašenje svih segmenata, pokazujući i mogućnosti upravljanja i isključivanja i modulacije svjetline.U potrošačkoj elektronici prevladavaju BL PWM prilagodbe na bazi PIN-a.Ova prilagodljivost omogućava da se zasloni usklade s različitim ambijentalnim svjetlom, značajno poboljšavajući vaše zadovoljstvo.

Pohrana podataka s LE PIN -om: LE (zasun) PIN koristi se za pohranjivanje prikazane vrijednosti.Kad je LE pin visok, izlaz zaslona zadržava se unatoč ulaznim promjenama.Postavljanje na nisko životopise normalan rad gdje zaslon dinamički odražava ulazne varijacije.Korištenje Le Pin uobičajena je praksa u digitalnim satovima i sličnim aplikacijama.To osigurava stabilan izlaz zaslona, ​​čak i uz fluktuirajuće ulazne signale, povećavajući preciznost i pouzdanost.

Usporedive specifikacije

Broj dijela	Proizvođač	Paket / slučaj	Broj ulaza	Broj igle	Logička funkcija	Broj izlaznih linija	Kašnjenje širenja	Izlazna struja niske razine	Napon za opskrbu
CD4511BE	Teksaški instrumenti	16-dip (0,300, 7,62 mm)	4	16	Dekoder, pretvarač, zasun	7	1,32 μs	4.2 Ma	5 V
CD74HC138E	Teksaški instrumenti	16-dip (0,300, 7,62 mm)	3	16	Dekoder, demultiplekser, Demux	8	45 ns	-	5 V
Sn74hct138n	Teksaški instrumenti	16-dip (0,300, 7,62 mm)	3	16	Dekoder, demultiplekser	-	45 ns	-	5 V
MC74HCT138ang	Poluvodič	16-dip (0,300, 7,62 mm)	3	16	Dekoder, demultiplekser	-	45 ns	-	5 V
SN74HC138N	Teksaški instrumenti	16-dip (0,300, 7,62 mm)	3	16	Dekoder, demultiplekser	-	30 ns	-	4,5 V

Podatkovni list pdf

CD4511BE podatkovnice:

Cilindrični držači baterija.pdf

CD74HC138E podatkovnice:

Cilindrični držači baterija.pdf

SN74HCT138N podatkovnice:

Cilindrični držači baterija.pdf

SN54HCT138, SN74HCT138.PDF

MC74HCT138ANG DATASEETS:

Cilindrični držači baterija.pdf

SN74HC138N podatkovnice:

SN54HC138, SN74HC138.PDF

Često postavljana pitanja [FAQ]

1. Što je vozač BCD do 7 segmenta?

Vozač BCD do 7 segmenta prevodi binarno kodirane decimalne (BCD) ulaze u signale koji aktiviraju odgovarajuće segmente zaslona od 7 segmenta.Ovaj postupak omogućava vizualni prikaz numeričkih informacija, što ga čini potrebnim u uređajima kao što su digitalni satovi i instrumentacijske ploče, gdje su potrebni točni i učinkoviti numerički prikazi.

2. Koji je paket CD4511BE?

CD4511BE je smješten u dvostrukom paketu (DIP-16).Ovaj standard za pakiranje čini instalaciju i integraciju u različite elektroničke krugove izravno.Njegov robustan dizajn nudi jednostavnost rukovanja i sigurne povezanosti, osobine koje osiguravaju pouzdanost u mnoštvu aplikacija.

3. Što radi CD4511BE?

CD4511BE djeluje kao pokretač za LED i druge uređaje za prikaz pretvaranjem digitalnih ulaznih signala u električne izlaze, osvjetljavajući tako specifične segmente prikaza.Ova je funkcija aktivna na uređajima koji zahtijevaju precizno numeričko prikaz podataka.Integracija takvog vozača igra izvanrednu ulogu u postizanju točnosti i pouzdanosti prikaza, koji su visoko cijenjeni u potrošačkoj elektronici i industrijskim primjenama.

4. Koji je preporučeni raspon temperature za CD4511BE?

Preporučena radna temperatura za CD4511BE proteže se od -55 ° C do +125 ° C.Ovaj široki raspon ističe prilagodljivost i prikladnost komponente za različite uvjete okoliša, od najhladnijih postavki do intenzivne topline.Često možete birati komponente poput CD4511BE za projekte koji zahtijevaju stalne performanse u različitim temperaturama.

5. Koliko izlaznih linija ima CD4511BE?

CD4511BE ima sedam izlaznih linija.Svaki izlaz pokreće pojedinačni segment zaslona 7 segmenta.Ova je arhitektura glavna za dizajniranje sustava koji zahtijevaju jasna i učinkovita digitalna očitavanja, poboljšavajući interakciju i tumačenje podataka.
