Objašnjenje ciklokonvertora: jednostavan vodič za rad i upotrebu

U ovom ćete članku naučiti što je ciklopretvarač i kako izravno pretvara izmjeničnu struju s jedne frekvencije na drugu bez upotrebe istosmjernog stupnja.Razumjet ćete kako radi, uključujući kako se valni oblici kontroliraju i oblikuju pomoću tiristora i tehnika prebacivanja.Članak također pokriva njegove ključne karakteristike, vrste i glavne komponente.Na kraju ćete vidjeti gdje se koriste ciklopretvarači i zašto su važni u aplikacijama velike snage.

Katalog

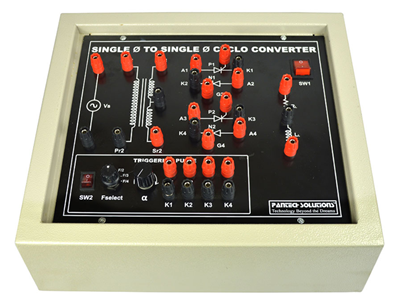

Slika 1. Ciklokonverter

Što je ciklokonverter?

Ciklopretvarač je izravan izmjenično-izmjenični pretvarač struje koji mijenja frekvenciju ulaznog napajanja izmjeničnom strujom bez upotrebe posredne istosmjerne veze.Pretvara izmjeničnu struju fiksne frekvencije u izmjeničnu struju varijabilne frekvencije prikladnu za specifične zahtjeve opterećenja.Ova vrsta pretvarača izravno obrađuje ulazni valni oblik za proizvodnju niže ili više izlazne frekvencije.Ciklopretvarači se široko koriste u sustavima koji zahtijevaju glatku i kontinuiranu varijaciju frekvencije.Posebno su korisni u aplikacijama velike snage gdje je važna učinkovita kontrola frekvencije.Glavna funkcija ciklopretvarača je osigurati kontroliranu izmjeničnu struju na željenoj frekvenciji uz održavanje sinkronizacije s ulaznim napajanjem.

Karakteristike ciklokonvertora

• Širok raspon izlazne frekvencije

Ciklopretvarači mogu generirati izlazne frekvencije koje su niže ili više od ulazne frekvencije.U većini praktičnih slučajeva, izlazna frekvencija je znatno niža, obično manja od jedne trećine ulazne frekvencije.Ova fleksibilnost omogućuje preciznu kontrolu nad AC strujom koja se isporučuje potrošačima.Podesivi frekvencijski raspon čini ciklopretvarače prikladnima za aplikacije s promjenjivom brzinom.

• Nesinusoidalni izlazni valni oblik

Izlazni valni oblik ciklokonvertora nije čisti sinusni val, već se sastoji od segmentiranih dijelova ulaznog valnog oblika.To rezultira izobličenjem valnog oblika koje uključuje harmonijske komponente.Kvaliteta izlaznog valnog oblika ovisi o točnosti upravljanja i obrascima prebacivanja.Često je potrebno dodatno filtriranje kako bi se poboljšala glatkoća valnog oblika.

• Visoki harmonijski sadržaj

Ciklopretvarači inherentno proizvode značajna harmonijska izobličenja zbog oblikovanja valnog oblika.Ovi harmonici mogu utjecati i na opterećenje i na sustav napajanja.Harmonici mogu dovesti do dodatnog zagrijavanja, buke i smanjene učinkovitosti električne opreme.Potreban je pravilan dizajn sustava kako bi se smanjio njihov utjecaj.

• Mogućnost rukovanja velikom snagom

Ciklopretvarači mogu podnijeti velike razine snage, što ih čini prikladnima za teške industrijske primjene.Obično se koriste u sustavima veličine megavata gdje je potrebna robusna pretvorba energije.Dizajn podržava visoke vrijednosti struje i napona.To ih čini pouzdanima za zahtjevna električna okruženja.

• Izravna pretvorba energije

Budući da ciklopretvarači ne koriste DC međustupanj, oni nude izravan prijenos energije od ulaza do izlaza.To smanjuje potrebu za glomaznim komponentama za pohranu energije kao što su kondenzatori ili induktori.Nepostojanje istosmjerne veze pojednostavljuje određene aspekte dizajna sustava.Također omogućuje učinkovit niskofrekventni rad.

Princip rada ciklokonvertora

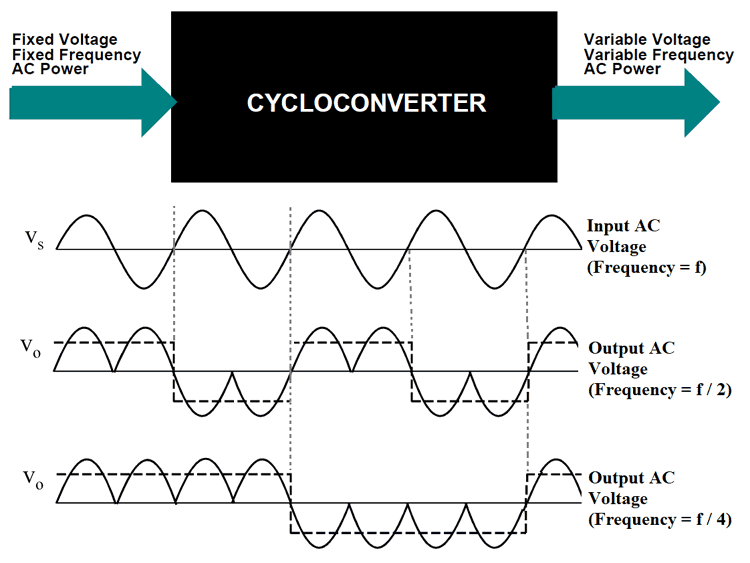

Slika 2. Princip rada ciklokonvertora

1. Obrada ulaznog izmjeničnog napajanja: ciklopretvarač prima izmjenični napon fiksne frekvencije na ulazu, koji služi kao izvorni valni oblik za pretvorbu.Ovaj ulazni valni oblik kontinuirano se prati kako bi se odredio njegov trenutni polaritet napona.Sustav se priprema izdvojiti određene segmente ovog valnog oblika za generiranje izlaza.Ulazni signal djeluje kao osnovna referenca za sve radnje preklapanja.Tijekom ovog procesa ne dolazi do srednje pretvorbe istosmjerne struje.

2. Kontrolirano preklapanje tiristora: tiristori se pokreću pod preciznim kutovima paljenja kako bi se kontroliralo kada struja teče kroz krug.Podešavanjem ovih kutova paljenja, pretvarač odabire određene dijelove ulaznog valnog oblika.Ovo selektivno provođenje omogućuje prolaz samo određenim segmentima do izlaza.Vrijeme prebacivanja određuje efektivnu izlaznu frekvenciju.Za održavanje stabilnog rada potrebna je precizna kontrola.

3. Odabir segmentiranog valnog oblika: Umjesto propuštanja cijelog ulaznog valnog oblika, ciklokonverter kombinira više segmenata iz različitih ciklusa.Ovi segmenti su raspoređeni tako da tvore novi valni oblik s različitom frekvencijom.Pozitivni i negativni dijelovi biraju se naizmjenično za konstruiranje izlaznog signala.Rezultirajući valni oblik približan je željenom AC izlazu.Ovaj proces stvara stepenasti ili modulirani valni oblik.

4. Formiranje izlazne frekvencije: Izlazna frekvencija određena je koliko se ulaznih ciklusa koristi za formiranje jednog izlaznog ciklusa.Na primjer, kombiniranje višestrukih ulaznih ciklusa može proizvesti nižu izlaznu frekvenciju.Pretvarač učinkovito rasteže ili komprimira period valnog oblika.To omogućuje glatku varijaciju frekvencije bez prekidanja protoka snage.Izlaz ostaje sinkroniziran s ulaznim napajanjem.

5. Kontinuirano generiranje valnog oblika: ciklokonverter kontinuirano ponavlja proces odabira i prebacivanja kako bi održao stabilan izlazni valni oblik.Izlazni napon slijedi kontrolirani uzorak temeljen na redoslijedu paljenja.Ovo osigurava da opterećenje dobiva konzistentno AC napajanje na potrebnoj frekvenciji.Proces radi u vremenu s minimalnim kašnjenjem.Stabilnost ovisi o preciznom vremenu i koordinaciji sklopnih uređaja.

Vrste ciklokonvertora

Na temelju izlazne frekvencije

Ciklopretvarači se klasificiraju na temelju toga je li izlazna frekvencija viša ili niža od ulazne frekvencije.

1. Step-Up ciklokonverter

Step-up ciklopretvarač je vrsta AC-to-AC pretvarača koji proizvodi izlaznu frekvenciju veću od ulazne frekvencije.Povećava frekvenciju preuređivanjem dijelova ulaznog valnog oblika kako bi se formirali kraći izlazni ciklusi.Ovaj tip se rjeđe koristi zbog praktičnih ograničenja u postizanju stabilnog visokofrekventnog izlaza.Kvaliteta izlaznog valnog oblika postaje sve više izobličena kako frekvencija raste.Složenost upravljanja također raste s višim izlaznim frekvencijama.Zbog ovih ograničenja, pojačani ciklopretvarači rijetko se primjenjuju u industrijskim sustavima.Uglavnom se koriste u specijalizirane ili eksperimentalne svrhe.

2. Silazni ciklokonverter

Silazni ciklopretvarač je pretvarač koji generira izlaznu frekvenciju nižu od ulazne frekvencije.To postiže kombiniranjem višestrukih ulaznih ciklusa u jedan izlazni ciklus.Ovaj tip se široko koristi jer daje stabilan i kontroliran niskofrekventni izlaz.Valnim oblikom lakše je upravljati u usporedbi s konfiguracijama za povećanje.Silazni ciklopretvarači obično se implementiraju u sustave velike snage.Oni nude pouzdan rad za aplikacije koje zahtijevaju promjenjivu kontrolu niske brzine.To ih čini najpraktičnijim i najprihvaćenijim tipom.

Na temelju načina rada

Ciklopretvarači se također klasificiraju prema tome kako struja teče između grupa pretvarača.

1. Ciklopretvarači načina blokiranja

Ciklopretvarač s blokirajućim načinom rada je tip kod kojeg samo jedna grupa pretvarača vodi u isto vrijeme.To znači da je aktivna ili pozitivna ili negativna skupina, ali ne obje istovremeno.Neaktivna skupina potpuno je blokirana kako bi se spriječilo kruženje struje.Ovaj pristup pojednostavljuje cjelokupnu strukturu kruga.Smanjuje potrebu za dodatnim komponentama za ograničavanje struje.Prebacivanje između grupa pažljivo se kontrolira kako bi se održala ispravna formacija izlaza.Rad u načinu blokiranja obično se koristi zbog jednostavne implementacije.

2. Ciklopretvarači cirkulacijske struje

Ciklopretvarač cirkulirajuće struje je tip kod kojeg obje grupe pretvarača mogu provoditi u isto vrijeme.Ovo omogućuje kolanje struje između pozitivne i negativne skupine.Reaktor se koristi za kontrolu i ograničavanje cirkulirajuće struje.Ova konfiguracija omogućuje glatke prijelaze između stanja vodljivosti.Pomaže u održavanju kontinuiranog protoka struje u opterećenju.Sustav radi s poboljšanim kontinuitetom valnog oblika.Tipovi cirkulirajućih struja koriste se u aplikacijama koje zahtijevaju stabilne izlazne performanse.

Krug i komponente ciklopretvarača

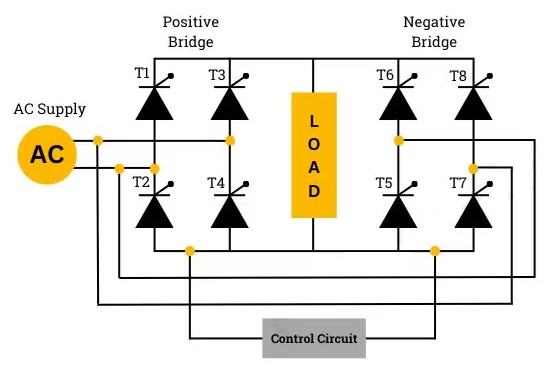

Slika 3. Krug ciklokonvertora

• Tiristori (SCR)

Krug koristi više tiristora raspoređenih u konfiguracije mosta za kontrolirano preklapanje.Ovi poluvodički uređaji djeluju kao kontrolirani prekidači koji reguliraju protok struje.Svaki se tiristor pokreće u određeno vrijeme kako bi se oblikovao izlazni valni oblik.Oni podnose visoke razine napona i struje u sustavu.

• Pozitivni i negativni pretvarački mostovi

Krug se sastoji od dvije glavne skupine mostova: pozitivnih i negativnih pretvarača.Svaka grupa je odgovorna za proizvodnju odgovarajućih dijelova izlaznog valnog oblika.Ovi mostovi rade naizmjenično ili istovremeno, ovisno o načinu rada.Oni čine strukturu jezgre ciklokonvertora.

• Kontrolni krug

Upravljački krug generira impulse paljenja za tiristore na temelju željene izlazne frekvencije.Osigurava točno mjerenje vremena i sinkronizaciju s ulaznim napajanjem.Upravljačka jedinica određuje koji tiristori provode u bilo kojem trenutku.Ima ključnu ulogu u održavanju stabilnog rada pretvarača.

• Ulaz za napajanje izmjeničnom strujom

AC ulaz osigurava izvorni napon za pretvorbu.On opskrbljuje energijom koja se izravno obrađuje u izlazni valni oblik.Ulaz je obično jednofazni ili trofazni AC izvor.Njegova frekvencija služi kao referenca za generiranje izlaza.

• Opterećenje

Opterećenje je spojeno na izlaz ciklopretvarača i prima pretvorenu izmjeničnu struju.Ovisno o primjeni, može biti otporan, induktivan ili baziran na motoru.Karakteristike opterećenja utječu na protok struje i performanse sustava.Pravilno usklađivanje osigurava učinkovit rad.

Prednosti i nedostaci ciklokonvertora

Prednosti ciklokonvertora

• Izravna AC-u-AC pretvorba bez istosmjerne veze

• Prikladno za aplikacije velike snage

• Omogućuje gladak niskofrekventni izlaz

• Eliminira potrebu za velikim komponentama za pohranu energije

• Sposobnost rukovanja velikim strujnim opterećenjima

• Omogućuje kontinuiranu kontrolu frekvencije

Ograničenja ciklokonvertora

• Visoko harmonijsko izobličenje na izlazu

• Složeni zahtjevi upravljanja i prebacivanja

• Ograničeni raspon izlazne frekvencije u praksi

• Zahtijeva velike i glomazne komponente

• Loš faktor snage u nekim uvjetima

• Povećani troškovi i složenost sustava

Primjene ciklokonvertora

1. Industrijski motorni pogoni

Ciklopretvarači se obično koriste za upravljanje velikim AC motorima u industrijskim okruženjima.Omogućuju podesivu izlaznu frekvenciju za regulaciju brzine motora.To omogućuje glatki rad pod različitim uvjetima opterećenja.Važni su u procesima koji zahtijevaju preciznu kontrolu brzine.

2. Sustavi električne vuče

U željezničkim sustavima ciklopretvarači se koriste za pogon vučnih motora.Omogućuju učinkovitu kontrolu brzine i momenta motora.Ovo poboljšava performanse ubrzanja i kočenja.Naširoko se koriste u električnim lokomotivama i metro sustavima.

3.Tvornice cementa i čelika

Teške industrije kao što su proizvodnja cementa i čelika koriste ciklokonvertere za velike rotirajuće strojeve.Ovi sustavi zahtijevaju stabilnu malu brzinu rad pod velikim opterećenjima.Ciklopretvarači osiguravaju pouzdan rad u teškim uvjetima.Podržavaju kontinuirane industrijske procese.

4. Brodski pogonski sustavi

Ciklopretvarači se koriste u brodskim aplikacijama za upravljanje pogonskim motorima.Oni pružaju snagu promjenjive frekvencije za učinkovitu kontrolu brzine.To poboljšava učinkovitost goriva i manevriranje.Prikladni su za velike brodove i plovila na moru.

5. Valjaonice

Valjaonice koriste ciklokonvertore za kontrolu brzine valjaka.To osigurava dosljednu obradu materijala i kvalitetu proizvoda.Sustav omogućuje precizno podešavanje brzine kotrljanja.Podržava rad s velikim okretnim momentom i malom brzinom.

6. Rudarska oprema

U rudarstvu, ciklokonverteri se koriste za pogon teških strojeva kao što su drobilice i transporteri.Pružaju pouzdanu snagu u ekstremnim radnim uvjetima.To osigurava kontinuirani rad i produktivnost.Idealni su za robusne aplikacije velike snage.

Ciklokonverter vs Inverter

Aspekt	Ciklopretvarač	Inverter
Vrsta pretvorbe	Izravni AC–AC (jednostupanjska konverzija)	DC–AC (dvostupanjski: ispravljač + inverter)
Srednji Pozornica	Nema istosmjerne veze (0 V DC sabirnica)	DC međuspoj obično 300–800 V (LV) ili >1 kV (HV)
Učestalost Kontrola	Izlaz ≈ 0–30 Hz (obično ≤ 0,3 × ulazna frekvencija)	Izlaz ≈ 0–400 Hz (industrijski), do kHz u pogonima
Izlazna frekvencija Raspon	Ograničeno na ~10–30% ulazne frekvencije	0 Hz do nekoliko sto Hz (ili više)
Kvaliteta valnog oblika	THD tipično 20-40%	THD tipično <5% with PWM and filtering
Harmonijski sadržaj	Dominantan harmonici niskog reda (5., 7. itd.)	Visoka frekvencija harmonici (lakši za filtriranje)
Učinkovitost	~85–92% (optimizirano za niskofrekventni rad)	~90–98% ovisno o topologiji i opterećenju
Razina snage	Obično 1 MW na sustave >50 MW	Od <1 kW do sustavi s više MW
Kontrola Složenost	Visoka (faza upravljanje s više tiristora)	Umjereno (digitalno upravljanje temeljeno na PWM)
Veličina	Veliki otisak zbog transformatora/reaktora	Kompaktan zbog visokofrekventno prebacivanje
Prebacivanje Uređaji	SCR (tiristori), linijski komutirani	IGBT/MOSFET, samokomutirani
Brzina odziva	Sporo (ovisno o frekvenciji linije, deseci ms)	brzo (mikrosekunde do milisekunde)
Ulazna snaga Faktor	Tipično niska (0,5–0,8 zaostajanje)	Visoko (0,9–0,99 s tehnikama kontrole)
Tipično Prijave	velika sinkroni motori, valjaonice, vuča	VFD-ovi, obnovljivi energija, UPS, EV pogoni

Zaključak

Ciklopretvarači omogućuju izravnu pretvorbu frekvencije AC-u-AC, što ih čini vrlo prikladnima za aplikacije velike snage koje zahtijevaju preciznu i kontinuiranu kontrolu izlazne frekvencije.Njihov se rad oslanja na kontrolirano prebacivanje i segmentaciju valnog oblika, podržano ključnim komponentama kao što su tiristori i pretvarački mostovi.Iako nude prednosti poput učinkovitog niskofrekventnog izlaza i rukovanja velikom snagom, oni također predstavljaju izazove poput harmonijskog izobličenja i složenih zahtjeva za upravljanjem.
