DS1307 RTC modul: komponente, aplikacije i specifikacije

Ovaj vodič istražuje modul DS1307 u stvarnom vremenu (RTC), element za precizno vrijeme vremena u širokom rasponu elektroničkih sustava.Obično se koristi u uređajima kao što su računala i poslužitelji, DS1307 pruža pouzdano upravljanje vremenom putem ugrađenog kontrolera, kvarcnog kristalnog rezonatora i oscilatora.U ovom ćemo vodiču ispitati njegov unutarnji dizajn, ključne tehničke značajke, tehnike povezivanja i aplikacije, pokazujući kako održava točnost čak i uz minimalnu potrošnju energije.

Katalog

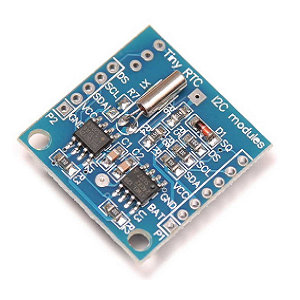

Pregled DS1307 RTC modula

A DS1307 RTC modul nudi izuzetno učinkovitu opciju za održavanje preciznih mjerenja vremena, integrirajući i2c komunikaciju kako bi se maksimizirala funkcija.Središnji u svojim mogućnostima, sadrži sveobuhvatni binarno-kodirani decimalni (BCD) sat i kalendar, zajedno s 56-bajtnim nehlapljivim SRAM-om za učinkovito očuvanje podataka.Kroz I2C autobus možete preuzeti informacije o sekundama, minutama, satima, danima, datumima, mjesecima i godinama, dajući osjećaj kontrole nad vremenom pronalaženja podataka.Značajka BCD sata/kalendara izrađena je za pojednostavljenje vremenskog prikaza i manipulacije, osiguravajući i preciznost i lakoću u upotrebi.Uključivanje 56-bajtnog SRAM-a povećava njegovu otpornost, nudeći osjećaj sigurnosti održavanjem integriteta podataka čak i tijekom gubitaka energije, omogućujući dodatno definirano pohranu podataka bez brige.Napredni inženjering modula podržava automatske prilagodbe za datume na kraju mjeseca, uključujući proračune Leap Year, koji podiže teret ručnih korekcija u nepraktičnim okruženjima.Dostupnost 12-satnih i 24-satnih formata, zajedno s pokazateljima AM/PM, odgovara različitim preferencijama, što odražava prilagodljivost modula.Izdvajajući aspekt DS1307 je njegova sposobnost osjeta snage, što olakšava gladak pomak na sigurnosnu snagu tijekom glavnih nestanka napajanja.To osigurava kontinuirani proces vremena, pokazujući povoljnim u aplikacijama u kojima je kontinuitet prioritet i očekuje se pouzdanost stalnog vremena, kao što je unutar ugrađenih sustava.

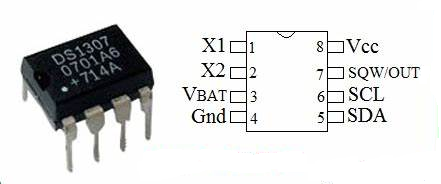

PIN konfiguracija DS1307 IC

PIN br.	Ime	Opis
Igle 1 i 2	X1, x2	Kristalni oscilator mora biti povezan s ove dvije igle.
Pin 3	V-bat	Spojen na pozitivan terminal baterije;služi kao sigurnosna kopija ulaznog napajanja za normalnu 3V litij ćeliju za održavanje preciznog Timekeeping kada se izgubi glavna snaga.
PIN 4	GND	Grozni pin (negativni ulaz snage) RTC IC.
PIN 5	VCC	PIN pozitivne snage s rasponom od 3,3 V do 5,5V.
PIN 6	SCL & SDA	SCL: Ulaz sata za komunikaciju i2c, sinkroniziranje Pokret podataka.SDA: I/O PIN podataka za serijsko sučelje I2C.
PIN 7	SQW/OUT	Koristi se za dobivanje frekvencija kvadratnog vala (1Hz, 4kHz, 8kHz, ili 32kHz) programski.

Značajke i specifikacije DS1307 RTC

Značajka/specifikacija	Opis
Radni napon	5V
Vrsta paketa	Dostupno u 8-pinskom paketu SOIC/DIP.
Sučelje	Dvoživo I2C sučelje.
Izlazni pin	1Hz izlazni pin.
Potrošnja energije	Konzumira <500NA u načinu sigurnosne kopije baterije s Oscilator Running.
Nehlapljiva memorija	56 bajtova za pohranu podataka.
Unaprijed programirano vrijeme	Dolazi unaprijed programiran s današnjim vremenom.
Funkcije za vrijeme	Upravlja svim funkcijama vremena.
Kompenzacija Valjanost	Vrijedi do godine 2100.
Sigurnosna kopija baterije	Modul je podržan baterijom.
Kompatibilnost s mikrokontrolerom	Pruža jednostavna sučelja serijskih luka za većinu Mikrokontroleri.
Otkrivanje energetike	Sadrži automatsko otkrivanje i prebacivanje napajanja krug.

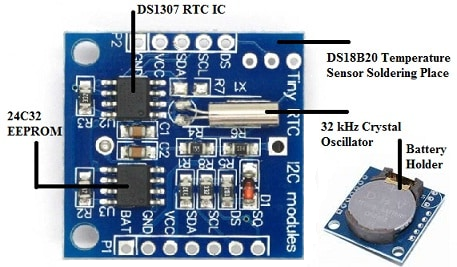

Komponente DS1307 RTC modula

DS1307 RTC Integrirani krug

Središnji u modulu je DS1307 RTC IC, zadužen za održavanje točnog vremena u brojnim aplikacijama.Sučelje se putem I2C protokola, olakšavajući izravnu razmjenu podataka s minimalnim kablovima, odražavajući često željenu jednostavnost u praktičnim primjenama.IC nudi rad u 24-satnom ili 12-satnom formatu s AM/PM indikacijom, prihvaćajući različite potrebe za vrijeme vremena.

32kHz kristalni oscilator

Kristalni oscilator od 32khz, pruža stalnu frekvenciju potrebnu za točnost vremenske prilike.Iako temperaturne varijacije mogu uzrokovati male pomake, one se upravljaju metodama kompenzacije temperature, iskorištavajući empirijske uvide u preciznost finog podešavanja.

24C32 EEPROM komponenta

Sadrži EEPROM čip 24C32, modul omogućuje trajno pohranu postavki konfiguracije.Koristeći zajednički i2c sabirnicu s RTC -om, povećava učinkovitost komunikacije.Ugradnja podataka unutar hardvera povećava samopouzdanje uređaja i operativnu pouzdanost.

Inkapsulacija baterije i 3V litij ćelija

Da bi se osiguralo kontinuirano vrijeme vremena tijekom prekida napajanja, modul uključuje držač baterije za litijeve ćelije CR2032.Ovaj kontinuitet pronalazi paralele u sigurnosnim kopijama koje štite integritet podataka i održavaju operativni protok, posebno u poljima koja zahtijevaju trajnu funkcionalnost.

Sučelje senzora temperature za DS18B20

Modul može smjestiti DS18B20 senzor temperature putem opcionalnog priključka.Nadgledanje temperature postaje korisno u scenarijima u kojima bi okolišni uvjeti mogli utjecati na preciznost vremena.U industrijskim postavkama, takvi podaci utječu na trenutna usavršavanja, osiguravajući učinkovitost i točnost u procesima.

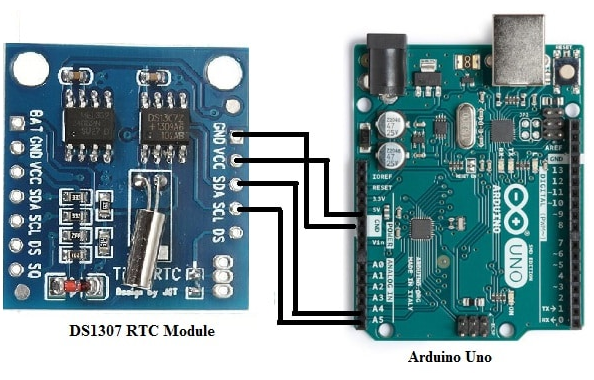

Povezivanje DS1307 s Arduino Uno

Da biste povezali modul DS1307 u stvarnom vremenu (RTC) na Arduino Uno, slijedite ove jednostavne korake: Povežite SCL PIN na A5, SDA na A4, VCC na 5V i GND na GND.Ova postavka osigurava pouzdanu komunikaciju između modula i Arduina.Prije programiranja instalirajte biblioteku DS1307 Michael Margolis putem Arduino IDE -a.Ova knjižnica pruža potrebne funkcije za jednostavno upravljanje hardverom.DS1307 modul je neprocjenjiv za projekte koji zahtijevaju precizno vrijeme, kao što su evidentiranje podataka, zakazivanje ili obrada podataka.Održava trenutni vremenski i datum dosljedno, čak i tijekom nestanka napajanja, zahvaljujući ugrađenoj sigurnosnoj kopiji baterije.Da biste osigurali glatko postavljanje, koristite ploču za sigurne i podesive spojeve, izbjegavajući kratke spojeve.Žice za označavanje također mogu smanjiti zbrku, posebno u složenijim projektima.

Jednom kada je hardver spreman, sljedeći korak je inicijalizacija softvera.Započnite uspostavljanjem robusne serijske veze, provjerom operativnog statusa RTC -a i postavljanjem početnog vremena ako je potrebno.Odatle neprekidno pratite vrijeme i prikažite ga na serijskom monitoru u čitljivom formatu HH: MM: SS kako biste provjerili pravilnu komunikaciju između Arduino i modula.Otklanjanje pogrešaka i fino podešavanje tijekom ove faze može uvelike pojednostaviti razvojni proces.Ako se pojave problemi poput pogrešnih vremena ili pogrešaka u komunikaciji, osigurajte da je vaša knjižnica ažurirana i pažljivo provjerite sve veze.Sustavno rješavanje problema, testiranje pojedinih komponenti jedna po jednaka često može otkriti uzrok.Savjetovanje internetskih foruma ili resursa u zajednici može pružiti brza rješenja za uobičajene izazove.

Primjene DS1307 RTC modula

Digitalni satovi i vremenski označeni uređaji

DS1307 se široko koristi u digitalnim satovima i uređajima koji zahtijevaju precizno vrijeme.Kamere se, na primjer, oslanjaju na to kako bi dodali točne vremenske oznake slikama i videozapisima, pomažući dokumentiranju događaja u kronološkom nizu.Vremensko označavanje također je sjajno u uređajima za snimanje podataka kao što su senzori okoliša, gdje su točni zapisi potrebni za analizu trendova i povijesno praćenje.U sustavima pohađanja, DS1307 osigurava pouzdano praćenje vremena prijave/izlaska zaposlenika za održavanje točnih zapisnika vremena na radnim mjestima i institucijama.

DIY projekti i integracija mikrokontrolera

DS1307 RTC je omiljen jer njegovo komunikacijsko sučelje I2C olakšava upari s popularnim mikrokontrolerima kao što su Arduino i Raspberry Pi.DIY projekti poput kućnih sustava automatizacije, budilica i nosive tehnologije često uključuju ovaj modul za svoju pouzdanost i jednostavnost.

Robotika i vrijeme preciznosti

U robotici je preciznost vremena dobra za zadatke poput sinkronizacije, koordinacije senzora i navigacije.DS1307 pruža točne signale takta, omogućujući robotima da izvršavaju akcije u određenim intervalima i održavaju preciznu kontrolu nad njihovim operacijama.Obično se koristi u autonomnim robotima, dronovima i industrijskoj robotici kako bi se zakazali zadatke poput prikupljanja podataka senzora, kontrole motora i izbjegavanja prepreka s besprijekornim vremenom.

Poslužitelji i distribuirani sustavi

DS1307 RTC modul je pouzdano rješenje za poslužitelje i distribuirane računalne sustave gdje je potrebno sinkronizirano vrijeme.Pomaže u preciznom zapisu podataka, osiguravajući da su vremenske oznake dosljedne na više uređaja.U distribuiranim sustavima pomaže koordiniranju radnji između poslužitelja održavanjem zajedničkog osjećaja vremena.Sigurnosni sustavi također imaju koristi od preciznog vremena.

Korisni brojila snage

Komunalna poduzeća često integriraju DS1307 u brojile energije kako bi osigurali točnu naplatu i vremensku kartu podataka o potrošnji energije.Zabilježivši točno vrijeme kada se dogodi upotreba električne energije, ti brojila napajanja pružaju transparentan i pouzdan zapis o korištenju energije.To je sjajno u područjima u kojima je naplata ovisna o vremenu, poput vršnih i izvanrednih stopa električne energije.

Igrački uređaji

Suvremene igračke konzole i ručni uređaji utječu na DS1307 za internu funkcionalnost sata.Modul omogućava vremenske značajke, kao što su vremenski izazovi, događaji ili nagrade koje ovise o satu.Na primjer, igre s dnevnim ciklusima ili okidačima događaja oslanjaju se na DS1307 kako bi precizno pratili i upravljali vremenom u igri.

GPS jedinice i navigacijski sustavi

DS1307 koristi se u GPS jedinicama i navigacijskim uređajima kako bi se poboljšala njihova funkcionalnost.Vrijeme je potrebno u GPS sustavima za izračunavanje preciznih lokacija i koordinacije signala iz više satelita.DS1307 osigurava da ovi uređaji održavaju točan vremenski raspored, što izravno utječe na kvalitetu i pouzdanost navigacijskih podataka.

Medicinski uređaji

Medicinski uređaji često ovise o preciznom vremenu za dijagnostiku, praćenje i evidentiranje podataka o pacijentima.Uređaji kao što su inzulinske pumpe, monitori otkucaja srca i prijenosni EKG strojevi uključuju DS1307 kako bi se točno pratilo vrijeme za raspored lijekova, kontinuirano nadgledanje ili vremenske oznake zabilježene zdravstvene podatke.Njegova pouzdanost osigurava da ovi uređaji dosljedno funkcioniraju, poboljšavajući ishode pacijenata.

Pametni kućni uređaji

U ekosustavu Smart Home, modul DS1307 pronalazi svoje mjesto u uređajima poput termostata, sustava rasvjete i kućnih sigurnosnih sustava.Omogućuje tim uređajima da rade na unaprijed programiranim rasporedima, poput uključenih ili isključivanja svjetala u određeno vrijeme, prilagođavanje termostata tijekom dana ili omogućavanje alarmnih sustava automatski.Točno vrijeme povećava učinkovitost i upotrebljivost ovih sustava.

Sustavi praćenja okoliša

Okolišni senzori koji prate uvjete poput temperature, vlage i kvalitete zraka koriste DS1307 za precizno očitano čitanje.Ovi podaci imaju koristi za istraživanje, klimatske studije i industrijske primjene u kojima se trendovi moraju pratiti s vremenom.Na primjer, u poljoprivrednim aplikacijama može pomoći u nadzoru vlage ili vremenskih obrazaca tla, omogućujući poljoprivrednicima da donose informirane odluke na temelju vremena i povijesnih podataka.

Industrijska automatizacija

U tvornicama i industrijskim postrojenjima, DS1307 se koristi u automatiziranim sustavima za zakazivanje i koordiniranje zadataka.Strojevi koji zahtijevaju sinkronizaciju, poput transportnih remena ili robota za montažu, ovise o DS1307 za pouzdano vrijeme.Njegova upotreba u industrijskim postavkama poboljšava učinkovitost proizvodnje i osigurava da se operacije provode s preciznošću.
