DS3231 RTC modul objasnio: PIN dijagram, specifikacije i povezivanje mikrokontrolera

U doba u kojem je precizno vrijeme vremena krajnje tehnološkom napretku, uređaji sa satom u stvarnom vremenu (RTC) postali su potrebni komponenti u bezbroj aplikacija.Od GPS sustava koji zahtijevaju neusporedivu točnost vremena do operacija poslužitelja koje ovise o pouzdanoj sinkronizaciji, RTC moduli podupiru funkcionalnost modernih sustava.Opremljeni sigurnosnim kopijama baterije, ovi uređaji djeluju neprimjetno čak i tijekom poremećaja napajanja, osiguravajući neprekidno praćenje vremena u ozbiljnim scenarijima.Među bezbroj dostupnih RTC modula, DS3231 se ističe kao znak preciznosti i pouzdanosti.Sa svojim temperaturnim kristalnim oscilatorom i naprednim značajkama postao je omiljen.Ovaj se članak kopa u mogućnosti DS3231, pokazujući svoju integraciju s Arduino platformama, istražujući svoje raznolike aplikacije i ističući tehničke inovacije koje ga čine kamen temeljac u projektima osjetljivim na vremenski osjet.

Katalog

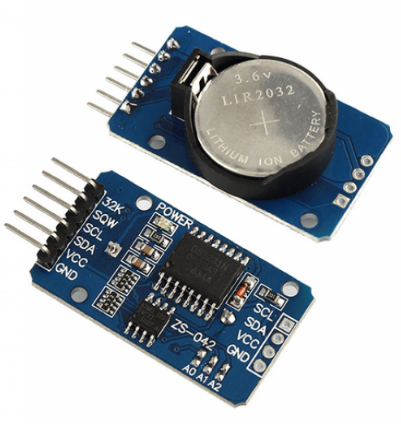

Pregled DS3231 RTC modula

A DS3231 RTC modul sjaji svojom izuzetnom preciznošću, koji se duguje kristalnom oscilatoru koji kompenzira na temperaturu ugrađen je unutar.Njegov značaj postaje očit u nepredvidivim scenarijima, gdje bi prekidi snage mogli osporiti kontinuitet vremena za vrijeme, ali sigurnosna kopija baterija modula bez napora održava svoj rad.Modul privlači vrijeme pažljivom pažnjom na sekunde, minute i sati.Nadalje, on pruža sveobuhvatne detalje kalendara, uključujući dan, mjesec i godinu, prilagodljivu formatu od 12 sati ili 24 sata.Ugrađeni kristalni rezonator značajno smanjuje vremenski odmor, osiguravajući neusporedivu konzistenciju vremena.

DS3231 se nalazi potreban u bezbroj elektroničkih projekata koji zahtijevaju točno upravljanje vremenom.Primjeri uključuju sustave evidentiranja podataka i aplikacije za zakazivanje.Modul jamči da se aktivnosti obavljaju pouzdano i točno.Njegova suradnja s AT24C32 EEPROM proširuje opcije pohrane podataka, dodajući svestranosti projekta.Možete cijeniti ovu kombinaciju, koja pojednostavljuje rukovanje i jača točnost podataka.Ova sinergija ilustrira duboko razumijevanje uključivanja značajki naprednih modula, u konačnici pojednostavljujući zamršene sustave i prikaz stručnosti potrebne za učinkovito upravljanje RTC modulima.

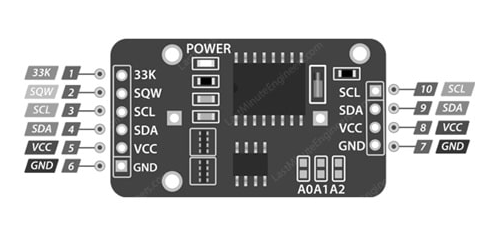

Konfiguracija pin

Ime	Opis
33K	Ovo je izlazni pin koji osigurava kompenzaciju temperatura i precizan referentni sat.
SQW	Pruža kvadratni val na različitim frekvencijama, a također služi kao signal prekida.
SCL	Pin serijski sat (CLK), uglavnom se koristi u I2c komunikacija.
SDA	Serijski pin podataka, korišten u I2C komunikaciji.
VCC	PIN modula za napajanje;Spojite ga na 3.3V ili 5V.
GND	Zemljani pin koji se koristi za pružanje zajedničkog tla.

Značajke i specifikacije

Značajka	Detalji
Napon	Funkcije s niskim naponom
Ponovno postavljanje funkcionalnosti	Tipka za vrijeme resetiranja
Sigurnosna kopija baterije	Uključuje sigurnosnu kopiju baterije
I2C sučelje	Dvosmjerna, 400 kHz za brzi prijenos
Eeprom	32 bajtova za čitanje/pisanje i spremanje podataka
RTC načini	Djeluje u formatu od 12 sati ili 24 sata
Prebacivanje izvora napajanja	Automatski se prebacuje iz izvora napajanja u integral baterija
Izlaz kvadratnog vala	Programiran prema potrebi
Informacije o vremenu	Održava sekunde, minute, sati, dani, tjedni, mjeseci, I godine
Vrsta paketa	16, 300-mil SO paket
Radni temperaturni raspon	-45 ° C do -80 ° C
Maksimalni napon (VCC)	+0.3 volti
Temperaturna	± 3 ° C
Raspon radnog napona	2,3V do 5,5 V
Struja sigurnosna kopija baterije	500 Ma
Točnost @ -40 ° C do 80 ° C	± 3,5 ppm
Točnost @ 0 ° C do 40 ° C	± 2,0 ppm

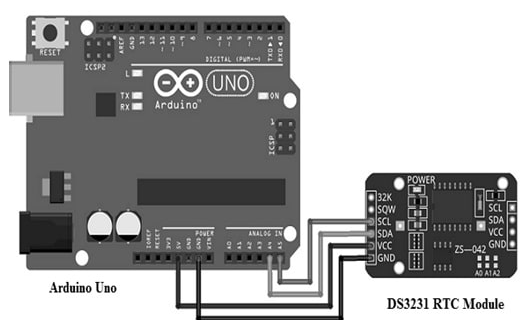

Bešavna integracija DS3231 s Arduino Uno

Iskustvo integriranja modula DS3231 s Arduino Uno -om srodno je zadovoljavajućoj zagonetki u kojoj se svaki komad poravnava kako bi tvorio koherentnu sliku.DS3231 se ističe zbog svoje sposobnosti da prati vrijeme s preciznošću, nastavljajući glatko otkucati čak i kad se vanjska snaga odbacuje, za razliku od konvencionalnih satova sustava koji se probijaju tijekom takvih trenutaka.

Spojevi

• PIN zadatke: Integracija uključuje dodjeljivanje ARDUINO UNO -ovih A4 i A5 igara SDA i SCL pinova na DS3231.

• Snaga i tlo: Uspostavljanje snage i tla jednostavno je kao povezivanje VCC i GND pinova između uređaja.

Komunikacija

• Protokol: Usvajanjem i2c komunikacijskog protokola, modul obećava učinkovit prijenos podataka, potičući bešavni dijalog između komponenti.

Prikladna scenarija ne samo da vas vodi kroz postavljanje DS3231 s Arduinoom, već i oživljava modul jer donosi vrijeme s spretnošću.Prikupite u namjenske bibliotečke funkcije, olakšava komunikaciju i2c i elokventno premošćuje pretvorbu između binarno kodiranog decimalnog (BCD) i standardnih decimalnih formata.Nakon što je prenesena, ova skripta pretvara Arduino u budno vrijeme, pokazujući podatke o satu u stvarnosti putem serijskog monitora.Ono što uistinu razdvaja DS3231 jest njegova nepokolebljiva točnost u vremenskom roku, održavajući tu preciznost čak i kad se izvadi iz svog izvora napajanja.Ova dosljedna pouzdanost unosi povjerenje u njegovu primjenu u različitim scenarijima, čineći je ne samo vremenom, već tihi svjedok prolaska trenutaka.

Upotreba DS3231 RTC modula

DS3231 RTC modul služi brojnim ulogama u situacijama koje zahtijevaju precizno upravljanje vremenom.Njegova se upotreba proteže od osobnih uređaja poput prijenosnih računala, računala i pametnih telefona, gdje se uklanja vrijeme s drugim računalnim funkcijama.Za uređaje usredotočene na očuvanje snage, poput mobilne elektronike, njegova učinkovitost potrošnje energije čini ga uglavnom prikladnom.Značajno je da njegova vjernost u povezivanju s brzom komunikacijskom aparatom povećava svoju primjenu u prijenosnim tehnologijama, uključujući GPS sustave.

Timekeeping u različitim tehnologijama

Tehnološki svijet svjedoči o svestranoj primjeni DS3231, obuhvaćajući igračke konzole i robotiku.Ovi se sektori oslanjaju na pažljivu preciznost vremena kako bi povećali standarde performansi i poboljšali interaktivno iskustvo.Korisnički brojili koriste modul za pažljivo dokumentiranje podataka o potrošnji, pomažući vam u nastojanjima za upravljanje energijom.

Projekti mikrokontrolera

Kao ključni element u pothvatima mikrokontrolera, posebno s Arduino i Raspberry PI platformama, DS3231 osigurava funkciju operacije osjetljivih na vrijeme bez prekida.Modul možete držati u obzir njegovu pouzdanost, smatrajući ga osnovnom komponentom i u okruženjima za učenje i složenim profesionalnim projektima.

Sustavi osjetljivi na vrijeme

Sustavi koji djeluju na opasno vrijeme - poput poslužitelja i zapisnika podataka - izvlače ogromnu prednost iz preciznosti DS3231.Dosljedno usklađivanje s međunarodnim mjernim mjernim podacima korisno je za ove aplikacije.Modul predstavlja proračunsku alternativu za održavanje svjetskih vremenskih standarda, privlačeći onima koji traže optimalnu točnost vremena na način na koji se može osvijestiti.Njegova implementacija povećava funkcionalni kapacitet ovih sustava, omogućujući poboljšanu obradu podataka i analizu, što postaje sve dinamičnije kako se sustavi razvijaju.
