Razvijanje kompaktnog kruga mjerenja kapacitivnosti s čipom PS021

Kapacitivni senzori revolucionirali su polje preciznih mjerenja transformirajući suptilne promjene u kapacitivnosti u djelove podatke.Njihova svestranost, zajedno s izuzetnom razlučivošću i stabilnošću temperature, učinila ih je potrebnim u raznim industrijama.Međutim, mjerenje vrijednosti kapacitivnosti ispod 10 PF predstavlja izvanredne izazove zbog utjecaja zalutalih i parazitskih kapaciteta, koji zahtijevaju napredne dizajne kruga s pojačanom osjetljivošću i dinamičkim rasponom.Ovaj se članak kopa u inovativni PS021 čip od strane ACAM-a, vrhunskog rješenja koje redefinira mjerenje kapacitivnosti kroz vremensko-digitalnu pretvorbu, nudeći neusporedivu preciznost, učinkovitost i prilagodljivost u različitim senzorskim aplikacijama.

Katalog

Modul za mjerenje kapacitivnosti

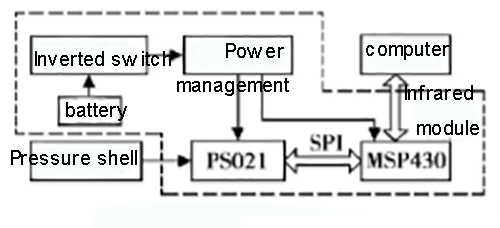

Modul za mjerenje mikro sposobnosti kompaktan je i sofisticiran uređaj dizajniran za precizno mjerenje kapacitivnosti.Njegove primarne komponente uključuju kućište otporno na pritisak, krug upravljanja napajanjem, PS021 čip i jedinicu mikrokontrolera (MCU).Ovi dijelovi zajedno olakšavaju precizno prikupljanje i obradu podataka.

U svojoj jezgri, modul djeluje pretvaranjem minutnog kapaciteta mijenja se u 16-bitni digitalni izlaz, zahvaljujući PS021 čipu.MSP430 MCU igra kritičnu ulogu u upravljanju ovim podacima putem SPI sučelja, pohranjujući ih u flash memoriju.Nakon obrade, podaci se prenose na računalo putem infracrvenog komunikacijskog modula.Konačni rezultati se grafički prikazuju pomoću Visual Basic 6.0 softvera, nudeći dostupno sučelje za nadzor.

Sustav upravljanja energijom osigurava energetsku učinkovitost opskrbom energijom i MSP430 MCU i PS021 čipu na vremenski kontroliran način.To osigurava optimalne performanse uz minimiziranje potrošnje energije, čineći modul i pouzdanim i učinkovitim.

Ključne značajke PS021 čipa

PS021 čip je tehnološka okosnica mjernog modula.Koristi naprednu tehnologiju pretvarača vremena do digitalnog (TDC) za isporuku ultra niske potrošnje energije i mjerenja visoke preciznosti.Ovaj vrhunski dizajn čini PS021 čip vrlo svestranim za različite primjene, uključujući senzore tlaka, senzore ubrzanja i mjerenja praznina.Neke od njegovih najistaknutijih značajki uključuju:

Fleksibilna sposobnost digitalnog mjerenja: Podržava širok raspon mjerenja s točnošću do 22 bita, omogućujući detaljna i precizna očitanja.

SPI kompatibilna komunikacija: čip se lako povezuje s mikrokontrolerima ili DSP-ovima putem SPI sučelja, osiguravajući glatki prijenos podataka.

Naknada parazitske kapacitivnosti: ugrađeni krug nadoknađuje parazitske učinke, povećavajući ukupnu pouzdanost mjerenja.

Integrirani priključak za mjerenje temperature: Ova značajka omogućuje prikupljanje podataka o temperaturi, što je ozbiljno za okruženje osjetljivo na temperaturu.

Načela mjerenja i rad

Proces mjerenja modula ukorijenjen je u preciznim elektroničkim načelima, osiguravajući točnost na svakom koraku.Evo kako to funkcionira:

Konfiguracija kondenzatora: Senzorni kondenzator (CSENSOR) povezan je s referentnim kondenzatorom (CREF) kroz otpornik, formirajući filtar niskog propusta.

Ciklično punjenje i ispuštanje: Pomoću analognog prekidača PS021 čip izmjenjuje se između punjenja i ispuštanja kondenzatora.Ovi ciklusi dizajnirani su s jednakim u tijeku, osiguravajući dosljedan rad.

TDC visoke preciznosti PS021 Chip mjeri vrijeme koje je potrebno da se kondenzatori stabiliziraju tijekom pražnjenja.

• Vrijeme pražnjenja za referentni kondenzator definirano je kao τ1 = rcref.

• Vrijeme pražnjenja za kondenzator senzora definirano je kao τ2 = rcsensor.

• Omjer ovih vremena pražnjenja (τ2/τ1 = CSENSOR/CREF) koristi se za izračunavanje kapaciteta senzora.

PS021 čip prevodi ovaj omjer u 16-bitni digitalni izlaz, koji MCU obrađuje i pohranjuje.

Ovaj ciklus mjerenja ponavlja se kontinuirano, omogućujući stvarno praćenje promjena kapacitivnosti.

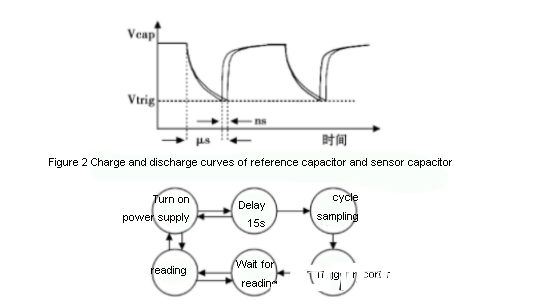

Prikazan je odnos između varijacije kapacitivnosti (ΔC) i odgovarajućeg pomaka vremena pražnjenja (ΔT).Grafikon ilustrira vremenske promjene u krivuljama pražnjenja naboja kondenzatora, gdje čak i razlike na nanosekundnoj razini u vremenu odražavaju suptilne promjene kapacitivnosti.Ova preciznost omogućava modulu da otkrije izrazito osjetljive varijacije u senzorskom okruženju.

Dizajn integriranog kruga za sustave

Dizajn sustava

U potrazi za povećanjem energetske učinkovitosti, sustav prihvaća jedinstvenu strategiju: ulazi u stanje male snage nakon početka pokretanja, samo se budi nakon što se osjeti vanjski okidač.Kad se takav trenutak pojavi, on postaje aktivno uključen u prikupljanje i očuvanje podataka koji se zrcali promjenu kapacitivnosti.Ovi se podaci marljivo bilježe u bljeskalici, kako prethodno i nakon aktivacije.Ova metoda, široko prepoznata u elektronici, ima za cilj očuvanje energije posvećujući operativnu aktivnost samo kad je situacija na to zahtijeva.Korištenjem ove tehnike, sustav razumno koristi resurse, proširujući vijek trajanja baterije i osiguravajući precizno prikupljanje podataka - skladan spoj tehničke oštrine i praktične korisnosti.

Upravljački modul

U središtu funkcije PS021 kruga leži njegovo oslanjanje na mikrokontroler.Izabrani ti MSP430 mikrokontroler ističe se za svoju pohvalnu ravnotežu između male potrošnje energije i dovoljne memorije, učinkovito povećavajući ukupnu učinkovitost sustava.To je ključno u kontroli SPI komunikacija, koordiniranju aktivnosti PS021 i upravljanju pohranama podataka.Njegova sposobnost rukovanja unutarnjim digitalnim aktiviranjem i brzo zadržavanje podataka prikazuje njegovu sposobnost prema zadatku, olakšavajući glatke operacije s jedva odgađanja.Ove značajke odražavaju sitnice suvremenog dizajna niske snage, gdje učinkovitost zadovoljava sposobnost-dvostruki fokus tehničkog napretka i operativne fluidnosti.

Upravljanje strujom

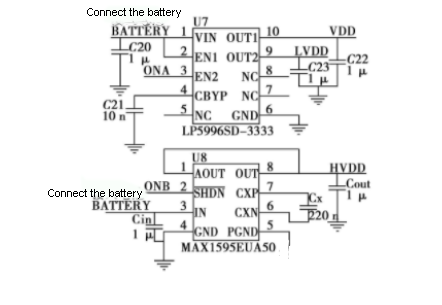

Upravljanje energijom ostvaruje se pažljivim vremenom napajanja modula, koristeći LDO čip i pumpu za punjenje za održavanje stabilnih razina napona.Komponente primaju napajanje selektivno na temelju specifičnih operativnih potreba, postižući visoku učinkovitost izvoreći snagu izravno iz baterije kad god je to potrebno.Ova selektivna raspodjela snage ilustrira napredne strategije u upravljanju strujom, smanjujući suvišnu potrošnju energije i produžujući život prijenosne elektronike.Za one koji su angažirani sa sustavima ovisnim o bateriji, navigacija ravnoteže između potreba napajanja i performansi je ponavljajuća i dinamična potraga.

Modul za čitanje podataka

GP2W0116YPS infracrveni modul igra ključnu ulogu u okviru komunikacije podataka sustava, omogućujući prijenos podataka niske snage računalima.Susrevši se s IRDA1.2 standardima, ostvaruje brzinu prijenosa podataka s 2,4 kb/s do 115,2 kb/s, osiguravajući snažnu bežičnu komunikaciju.

Razvoj softvera sustava

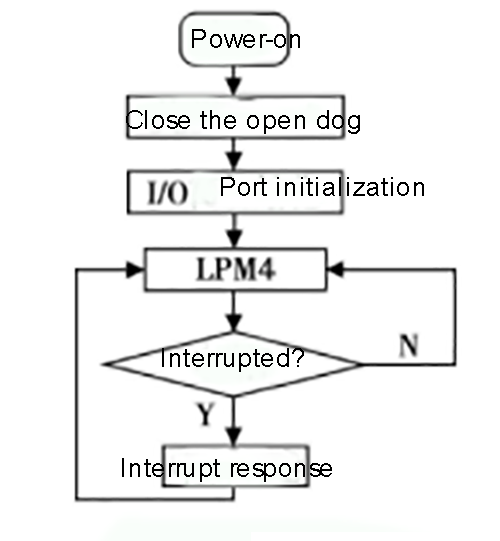

Kontrolni softver koristi C jezik za nadgledanje prikupljanja i prijenosa podataka, naglašavajući lakoću razumijevanja i prilagodljivosti softvera.U svojoj suštini, dominantna petlja orkestrira upravljanje stanjima moći i vješto obrađuje prekide.To ističe potragu za dizajnom sustava koji prioritet prioritet potrošnji niske energije.

Uravnoteženje čitljivosti i prenosivosti

Obrt softvera u C omogućuje vam izravno upravljanje nad resursima sustava i osigurava prilagodljivost na različitim hardverskim platformama.Ova odluka olakšava optimizaciju performansi, omogućavajući sustavima da se razvijaju s naprednim tehnologijama.Pravo iskustvo pokazuje da jasna struktura koda značajno olakšava kontinuirano održavanje, naglašavajući vrijednost fokusiranja na čitljivost tijekom procesa razvoja.

• Tehnike upravljanja napajanjem : U scenarijima u kojima sustavi moraju kontinuirano funkcionirati s minimalnom potrošnjom energije, učinkovito upravljanje energijom postaje nužno.Jezgra upravljačkog softvera, glavna petlja, ističe se u upravljanju prijelazima između stanja napajanja, što dovodi do dugotrajnog trajanja baterije i poboljšane pouzdanosti sustava.Unutar industrije, uključivanje prediktivne analize u upravljanje stanjem moći prepoznaje se kao metoda za daljnje smanjenje potrošnje energije bez smanjenja performansi.

• Kretanje prekida za optimizaciju sustava: Odgovaranje na prekide aktivno je za održavanje performansi sustava i učinkovitu obradu podataka.Arhitektura bi trebala integrirati snažne mehanizme za rješavanje različitih prekida, osiguravajući da su opasni zadaci prioritetni, dok se manje hitni odgađaju.Lekcije iz sveobuhvatnih implementacija sustava pokazuju da postizanje ravnoteže između brzog reaktivnosti i upravljanog radnog opterećenja kontrolera povećava propusnost sustava.

Pristupi u tehnikama mjerenja

Integracija sofisticiranog kruga u kapacitivne manometre označava značajan napredak u preciznosti mjerenja balističkih pritisaka.Ovaj proboj omogućava osjetljivo stvarno praćenje varijacija kapacitivnosti unutar složenih eksplozivnih okruženja, koje hrani duboku želju za shvaćanjem brzih i dinamičnih transformacija.

U tim zamršenim postavkama uspješna integracija proizlazi iz mukotrpne pozornosti na svaki aspekt minute.Točnost mjerenja u velikoj je mjeri oblikovana stabilnošću komponenti manometra i izdržljivošću njegovog dizajna prema vanjskim poremećajima.Možete kreativno osmisliti metode za smanjenje buke i smetnji, osiguravajući da podaci ostanu transparentni čak i u ekstremnim uvjetima.Ovaj pristup može uključivati ​​pametnu primjenu metoda zaštite i mudri izbor materijala poznatih po snažnom toplinskom otporu.

Nakon prikupljanja podataka, njegova interpretacija zahtijeva upotrebu zamršenih algoritama za precizno analizu promjena u kapacitivnosti.Zamršeni detalji eksplozivnih reakcija, kao što su prolazni pritisak i nagle promjene u okolini, zahtijevaju temeljit analitički okvir.Često možete koristiti simulacijske modele kako biste predvidjeli potencijalne nepravilnosti i provjerili njihove učinke na preciznost mjerenja.Uvidi izvađeni iz ovih modela značajno doprinose usavršavanju eksperimentalnih metoda i jačanju otpornosti na sustav.

Zaključak

PS021 čip i njegova integracija u moderne mjerne krugove predstavljaju proboj u kapacitivnoj senzornoj tehnologiji.Baveći se složenošću mjerenja s malim sposobnostima, postavlja novi standard za preciznost, brzinu i pouzdanost.Njegov modularni dizajn i energetski učinkovit rad omogućuju besprijekornu integraciju u različite aplikacije, od automobilskih sustava do potrošačke elektronike.Budući da industrije i dalje zahtijevaju veću točnost i inovacije, usvajanje naprednih rješenja poput PS021 čipa naglašava pristup unaprijed prevladavanju tradicionalnih ograničenja, ublažavajući put transformativnom napretku u tehnologiji senzora i šire.
