Digitalna obrada signala (DSP): Kako radi, komponente, tehnike i primjene

Naučit ćete što je digitalna obrada signala (DSP) i kako signali postaju korisni digitalni podaci.Prikazuje kako se signali hvataju, filtriraju, uzorkuju, obrađuju i pretvaraju natrag u upotrebljive izlaze.Također ćete vidjeti glavne dijelove sustava, uobičajene DSP tehnike, ključne parametre performansi i tipične aplikacije.Na kraju, uspoređuje DSP s analognom obradom signala tako da znate kada se koja koristi.

Katalog

Slika 1. Digitalna obrada signala (DSP)

Što je digitalna obrada signala (DSP)?

Digitalna obrada signala (DSP) metoda je analiziranja i modificiranja signala u digitalnom obliku, bilo da potječu iz mjerenja ili već digitalnih izvora.Fizičke signale kao što su zvuk, temperatura, vibracije, napon, slike i radio valovi senzori često pretvaraju u analogne električne signale, a potom digitaliziraju analogno-digitalni pretvarač (ADC), iako neki senzori izravno daju digitalne izlaze.Kada je u numeričkom obliku, procesor matematički filtrira šum, izvlači informacije, poboljšava kvalitetu ili sažima podatke prije nego što ih pošalje u sustave za pohranu, prikaz ili komunikaciju.DSP omogućuje elektroničkim sustavima matematičku analizu, transformaciju i rekonstrukciju signala korištenjem numeričkih algoritama umjesto čisto analognih sklopova.

Kako radi digitalna obrada signala?

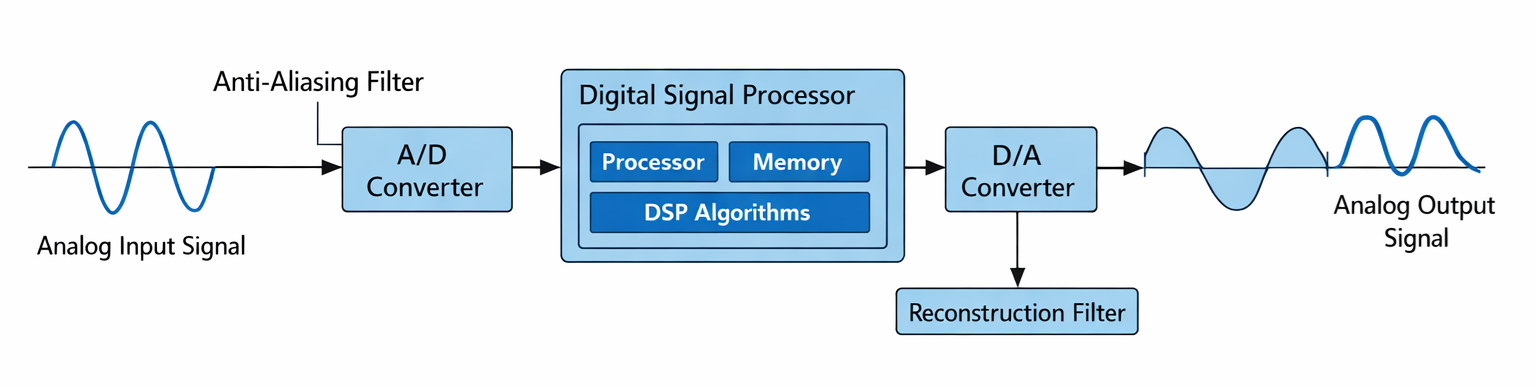

Slika 2. DSP princip rada

Tipični DSP mjerni sustav radi u nizu koji pretvara signal u digitalni oblik za računanje, iako neki DSP sustavi obrađuju već digitalne podatke i ne zahtijevaju analognu konverziju.Kao što je prikazano na dijagramu, proces počinje s analognim ulaznim signalom koji proizvodi senzor kao što je mikrofon, antena ili mjerni uređaj.Prije digitalizacije, signal prolazi kroz anti-aliasing filtar koji ograničava propusnost signala na manje od polovice frekvencije uzorkovanja kako bi se spriječilo izobličenje aliasinga.Kondicionirani valni oblik zatim ulazi u A/D pretvarač (ADC), gdje se uzorkuje u diskretnim vremenskim intervalima i kvantizira u diskretne razine amplitude, proizvodeći binarnu digitalnu reprezentaciju.

Digitalne podatke zatim obrađuje sustav za obradu kao što je DSP čip, mikrokontroler, CPU, GPU ili FPGA koji pokreće DSP algoritme koji izvode matematičke operacije kao što su filtriranje, transformacija i detekcija.Nakon obrade, digitalni izlaz se šalje D/A pretvaraču (DAC) za ponovno stvaranje analognog signala.Budući da DAC proizvodi stepenastu (zadržavanje nultog reda) aproksimaciju valnog oblika, on prolazi kroz filtar za rekonstrukciju koji izglađuje valni oblik, proizvodeći izglađenu analognu aproksimaciju izvornog signala ograničenu pojasom.

Komponente DSP sustava

komponenta	Funkcija
senzor / Transduktor	Pretvara a fizičku veličinu u električni ili digitalni signal
Analogni Front-End	Izvodi kondicioniranje signala kao što je pojačanje, usklađivanje impedancije, razina pomicanje i zaštita
Anti-Aliasing Filter	Ograničava propusnost signala na manje od polovice frekvencije uzorkovanja kako bi se spriječilo aliasing
ADC	Uzorci i kvantizira analogni signal u digitalne podatke
DSP procesor	Izvršava DSP algoritmi i matematičke operacije nad digitalnim podacima
Memorija	Trgovine programi, koeficijenti, međuspremnici i ulazno/izlazni podaci
DAC	Preobraćenici digitalnih podataka u analogni signal stubišta koji obično zahtijeva rekonstrukcija filtriranje
Izlazni uređaj	Analogni aktuator, zaslon, sustav za pohranu ili digitalno komunikacijsko sučelje

Vrste tehnika digitalne obrade signala

Tehnike filtriranja

Filtriranje je postupak uklanjanja neželjenih dijelova signala uz zadržavanje korisnih informacija.Šumni valni oblik ulazi u digitalni filtar, a na izlazu se pojavljuje čistiji valni oblik.FIR filteri rade koristeći samo sadašnje i prošle ulazne vrijednosti, što ih čini stabilnim i predvidljivim.IIR filtri ponovno koriste prethodne izlaze za stvaranje oštrijeg filtriranja s manje izračuna.Zbog ovakvog ponašanja povratne sprege, IIR filteri moraju biti pažljivo projektirani kako bi se izbjegla nestabilnost.Ove metode digitalnog filtriranja obično se koriste za uklanjanje šuma u audio signalima i mjerenjima senzora.

Tehnike transformacije

Obrada transformacije mijenja signal u drugi matematički oblik tako da se njegove karakteristike lakše promatraju.Valni oblik se pretvara iz vremenske varijacije u drugi prikaz koji prikazuje skrivene detalje.FFT jasno otkriva komponente frekvencije signala.DCT grupe učinkovito signaliziraju energiju za sustave multimedijske kompresije.Wavelet transformacija prikazuje karakteristike kratkog i dugog signala u različitim razmjerima.Ove se transformacije koriste za proučavanje signala u komunikacijskim i medijskim aplikacijama.

Spektralna analiza

Spektralna analiza ispituje kako se energija signala širi po frekvencijama.Valni oblik se pretvara u spektar koji sadrži vrhove na određenim frekvencijama.Iz ovog prikaza, harmonici i širina pojasa mogu se izravno mjeriti.Dominantni tonovi postaju vidljivi čak i kada ih je teško uočiti u izvornom valnom obliku.Ova metoda je korisna za dijagnostiku vibracija i pregled radio signala.Pomaže odrediti ponaša li se signal normalno ili sadrži abnormalne komponente.

Adaptivna obrada

Prilagodljiva obrada automatski prilagođava ponašanje sustava na temelju ulaznih podataka.Izlazna pogreška vraća se u sustav kako bi se poboljšao njegov odgovor.Algoritam kontinuirano ažurira interne parametre kako bi odgovarao promjenjivim uvjetima.To omogućuje sustavu praćenje buke ili smetnji tijekom vremena.Obično se koristi za poništavanje jeke i potiskivanje pozadinske buke.Rezultat je čišći i stabilniji signal u dinamičnim okruženjima.

Obrada kompresije

Obrada kompresije smanjuje veličinu digitalnih podataka uz očuvanje važnih informacija.Veliki tok podataka nakon obrade postaje manji kodirani tok.Suvišni uzorci su uklonjeni, a manje uočljivi detalji mogu se pojednostaviti.Ovo smanjuje zahtjeve za pohranu i propusnost prijenosa.Audio, slikovni i video formati uvelike se oslanjaju na ovu tehniku.Omogućuje bržu komunikaciju i učinkovito rukovanje podacima u multimedijskim sustavima.

Tehničke specifikacije DSP-a

Parametar	Numerički raspon
Stopa uzorkovanja	8 kHz (govor), 44,1 kHz (audio), 96 kHz–1 MHz (instrumenti)
Rezolucija (dubina bita)	8-bitni, 12-bitni, 16-bitni, 24-bitni, 32-bitni float
Obrada Brzina	50 MIPS – 2000+ MIPS ili 100 MMAC/s – 20 GMAC/s
Dinamički raspon	~48 dB (8-bit), 72 dB (12-bit), 96 dB (16-bit), 144 dB (24-bit)
Latencija	<1 ms (kontrola), 2–10 ms (audio), >50 ms (prihvatljivo strujanje)
Signal-šum Omjer (SNR)	60 dB–140 dB ovisno o kvaliteti pretvarača
Memorija Kapacitet	32 KB – 8 MB RAM na čipu, vanjska memorija do GB
Snaga Potrošnja	10 mW (prijenosni) – 5 W (DSP visokih performansi)
Duljina riječi	16-bitni fiksni, 24-bitni fiksni, 32-bitni pokretni zarez
Sat Učestalost	50 MHz – 1,5 GHz
Propusnost	1–500 M uzoraka/s
sučelje Širina pojasa	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC točnost	±0,5 LSB do ±4 LSB
DAC Rezolucija	10-bitni – 24-bitni
Operativni temperatura	od −40°C do +125°C (industrijski stupanj)

Primjene DSP-a

Digitalna obrada signala koristi se za automatsko mjerenje, poboljšanje i analizu signala, uključujući sljedeće aplikacije:

• Obrada zvuka (suzbijanje buke, poništavanje jeke, ekvilizatori)

• Prepoznavanje govora i glasovni pomoćnici

• Obrada slike u digitalnim fotoaparatima (demosaicing, filtriranje, poboljšanje i kompresija)

• Praćenje biomedicinskih signala (EKG, EEG) i medicinsko oslikavanje (ultrazvuk)

• Bežični komunikacijski sustavi (modulacija, demodulacija, kodiranje kanala, sinkronizacija i ekvilizacija)

• Detekcija radara i sonara

• Praćenje industrijskih vibracija

• Zaštita elektroenergetskog sustava i harmonička analiza

• Sustavi povratne sprege motora i automatizacije

• Video kompresija i kodeci za strujanje

DSP naspram analogne obrade signala

Značajka	Digitalni Obrada signala	Analogni Obrada signala
Signal Reprezentacija	Uzorkovano vrijednosti u diskretnim vremenskim koracima (npr. uzorkovanje od 44,1 kHz)	Kontinuirano valni oblik napona/struje
Amplituda Preciznost	Kvantizirano razine (npr. 2¹⁶ = 65 536 razina na 16 bita)	Kontinuirano ali ograničeno točnošću komponente (±1–5%)
Učestalost Točnost	Točno numerički omjeri učestalosti	Zanos ovisi na RC/LC tolerancijama i temperaturi
Ponovljivost	Identičan izlaz za iste podatke i kod	Varira između jedinica i tijekom vremena
Buka Osjetljivost	Samo front-end zahvaćen nakon pretvorbe	Buka nakuplja se kroz cijeli krug
temperatura Stabilnost	Minimalno promjena (na temelju praga digitalne logike)	Dobitak i pomak varira s °C koeficijentom komponenti
Kalibracija Zahtjev	obično jednokratno ili nikakvo	često zahtijeva povremenu rekalibraciju
Izmjena metoda	Firmware/softver ažuriranje	Hardver potreban redizajn
Dugoročno Zanos	Ograničeno na točnost sata (ppm razina)	komponenta starenje uzrokuje %-razinski pomak
matematički Operacije	Precizno aritmetika (zbrajanje, množenje, FFT)	Približno koristeći ponašanje kruga
Dinamično Rekonfiguracija	U stvarnom vremenu moguće prebacivanje algoritma	Popravljeno topologija
Kašnjenje Ponašanje	Predvidljivo kašnjenje obrade (µs–ms)	Gotovo trenutačno ali varira s faznim pomakom
Skalabilnost	Složenost povećava se računanjem	Složenost povećava dodanim komponentama
Integracija Razina	Jedan čip može zamijeniti mnoge sklopove	Zahtijeva više diskretnih komponenti
Tipično Prijave	Modemi, audio obrada, obrada slike, upravljačka logika	RF pojačanje, analogno filtriranje, pojačanje snage

Zaključak

DSP pretvara signale u diskretne podatke kako bi se mogli filtrirati, transformirati, detektirati, komprimirati i interpretirati pomoću matematičkih algoritama.Performanse sustava ovise o brzini uzorkovanja, razlučivosti, brzini obrade, dinamičkom rasponu, latenciji i ponašanju šuma.Njegova fleksibilnost i stabilnost čine ga prikladnim za komunikaciju, multimediju, kontrolu, medicinski nadzor i industrijsku analizu, dok analogna obrada ostaje korisna za jednostavne zadatke ili zadatke s iznimno malom latencijom.Zajedno, oba se pristupa nadopunjuju u modernim elektroničkim sustavima.
