EPF10K30ATC144-1 FPGA: Objašnjene značajke, aplikacije, programiranje i alternative

Ovaj vodič govori o EPF10K30ATC144-1, vrsti FPGA čipa.Objašnjava što je čip, kako djeluje i gdje se može koristiti.Saznat ćete o njegovim glavnim značajkama poput ugrađene memorije, fleksibilnih logičkih blokova i podrške za 3.3V i 5V sustava.Također pokazuje kako koristiti čip u projektima poput audio/video sustava, industrijskih strojeva i medicinskih uređaja.To uključuje detaljne upute za postavljanje, usporedbe dijelova i alate za dizajn koji će vam pomoći da lako razumijete i radite s ovim FPGA.

Katalog

Što je EPF10K30ATC144-1?

A EPF10K30ATC144-1 član je Flex10K FPGA obitelji, dizajnirana za isporuku ugrađene programibilne logike s umjerenom složenošću i velikom fleksibilnošću.Izgrađen pomoću 0,3-Micron CMOS SRAM tehnologije, ovaj uređaj podržava otprilike 30 000 upotrebljivih vrata i uključuje 1.728 logičkih elemenata organiziranih u blokove logičkog niza (LABS).Djeluje na 3.3V.Verzija brzine –1 nudi relativno brz rad, s osnovnim frekvencijama do oko 166 MHz.Uređaj integrira ugrađene blokove niza (EABS) za memoriju na čipu, koji poboljšavaju operacije rukovanja i upravljanja podacima u ugrađenim dizajnom.Široko se koristi u industrijskoj kontroli, komunikaciji i naslijeđenim ugrađenim sustavima, pruža programibilno rješenje s jakim I/O podrškom i dovoljnim logičkim kapacitetima za širok raspon aplikacija srednjeg nivoa.Obitelj Flex10K bila je jedna od prvih FPGA linija koja je kombinirala logiku temeljenu na SRAM-u i ugrađene RAM blokove, pružajući skalabilne opcije od 10K do preko 200k vrata sustava.S TTL-kompatibilnim I/OS i ugrađenim memorijskim blokovima, Flex10K uređaji nude uravnoteženu kombinaciju gustoće logičke gustoće, integracije i performansi za starije dizajnerske ekosustave.

Tražite EPF10K30ATC144-1?Kontaktirajte nas kako biste provjerili trenutne zalihe, vrijeme i cijene.

EPF10K30ATC144-1 CAD modeli

EPF10K30ATC144-1 simbol

EPF10K30ATC144-1

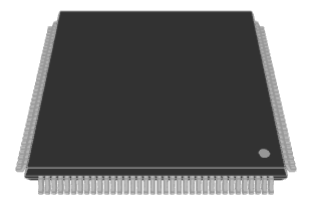

EPF10K30ATC144-1 3D model

EPF10K30ATC144-1

• Arhitektura visoke gustoće

EPF10K30ATC144-1 izgrađen je pomoću Altera Flex 10K arhitekture, nudeći do 69.000 kapija sustava i 1.728 logičkih elemenata (LES).Ovi logički elementi služe kao građevni blokovi za implementaciju logičkih funkcija i digitalnih dizajna.Ova visoka gustoća logike podržava umjereno složene digitalne sustave poput državnih strojeva, malih procesora i logike kontrolera na jednom čipu.

• Ugrađeni blokovi niza (EAB)

Ovaj uređaj uključuje više ugrađenih blokova niza, koji pružaju otprilike 12,3 kilobita RAM -a.Svaki EAB nudi 2.048 bita koji se mogu konfigurirati kao RAM ili ROM, podržavajući bitne širine do 256. Ovi blokovi omogućuju brzu i fleksibilnu integraciju memorije unutar FPGA bez konzumiranja logičkih elemenata, što ga čini idealnim za pufer, tablice za pretraživanje i male pohrane podataka unutar čipa.

• Rekonfigurirajuća logika temeljena na SRAM-u

EPF10K30ATC144-1 koristi SRAM tehnologiju za svoju programabilnu logiku.To znači da se može reprogramirati neograničen broj puta, što je vrijedno tijekom prototipa i nadogradnje sustava.Možete testirati, mijenjati i provjeriti njihovu funkcionalnost kruga više puta prije konačnog implementacije.

• 3.3 V jezgra s 5V tolerantnim I/O

Ovaj FPGA djeluje s opskrbom 3,3V za unutarnju logiku, ali podržava I/O igle s 5 V-toleranta.Ova dvostruko napona kompatibilnost osigurava da uređaj može sigurno sučeljavati s naslijeđenim 5V komponentama uz održavanje moderne energetske učinkovitosti niskog napona za osnovne funkcije.Pojednostavljuje dizajne mješovitog napona bez potrebe za mjenjačima razine.

• Visoko-brzina kockica

Uređaj podržava radne frekvencije do 166,67 MHz, što omogućava brzu obradu podataka i rukovanje signalima u vremenski kritičnim aplikacijama.Ova visoka maksimalna frekvencija čini EPF10K30ATC144-1 prikladnim za upravljačke sustave velike brzine, komunikacije i ugrađene računalne zadatke.

• Način pripravnosti male snage

FPGA ima malu statičku potrošnju energije, s strujom u pripravnosti obično manjom od 0,5 mA.To omogućava da se uređaj koristi u energetski osjetljivim na aplikacije gdje se mora u praznom hodu smanjiti, poput prijenosnih instrumenata ili sustava s načinima uštede snage.

• Komercijalni temperaturni raspon

Ocijenjen je za temperaturni raspon od 0 ° C do +70 ° C, što odgovara standardnom komercijalnom okruženju.To osigurava pouzdan rad u tipičnim uvjetima u zatvorenom prostoru bez potrebe za specifikacijama temperature industrijskog razreda.

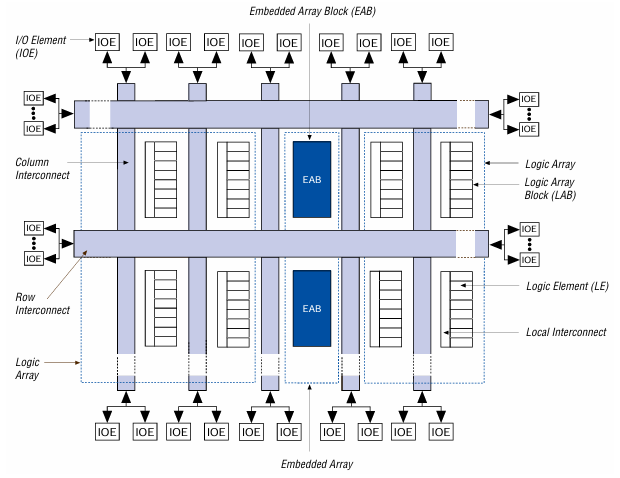

FLEX 10K Blok dijagram uređaja

Dijagram predstavlja unutarnju arhitekturu Flex 10K FPGA uređaja, posebno EPF10K30ATC144-1.U jezgri uređaja je ugrađeni niz, koji se sastoji od dvije osnovne vrste komponenti: blokovi logičkog niza (laboratoriji) i ugrađenih blokova niza (EABS).Laboratoriji se sastoje od više logičkih elemenata (LES) koji upravljaju logičkim funkcijama opće namjene.Svaki LE je povezan putem lokalnog međusobnog povezivanja, omogućavajući fleksibilnu logičku implementaciju unutar laboratorija.

Oko Laboratorija su ugrađeni blokovi niza (EABS), prikazani u tamnoplavoj boji.To su memorijski blokovi visoke gustoće koji se koriste za funkcije poput RAM-a ili ROM-a, omogućujući ugrađenu obradu podataka ili puferiranje izravno unutar FPGA tkanine.Stupac i redak međusobno povezuju komunikaciju između laboratorija, EABS -a i I/O elemenata (IOE) postavljenih oko perimetra čipa.Ovi međusobno povezivanje podržavaju složene staze usmjeravanja i važni su za protok podataka u različitim logičkim odjeljcima.

Svaki IOE povezuje unutarnju logiku na vanjske igle, omogućavajući uređaju da se sučelja s drugim komponentama sustava.Struktura je modularna i simetrična, nudeći učinkovit izgled za usmjeravanje i skalabilnost.U EPF10K30ATC144-1, ovaj aranžman omogućava uravnoteženu mješavinu programabilne logike i ugrađene memorije, idealno za digitalne sustave srednje kompleksiranja koji trebaju brzo rukovanje podacima i fleksibilnu logičku konfiguraciju.

EPF10K30ATC144-1 Specifikacije

Tip	Parametar
Proizvođač	Altera/Intel
Niz	Flex-10Ka®
Pakiranje	Rasuti
Status dijela	Aktivan
Broj laboratorija/CLB -a	216
Broj I/O	102
Napon - napad	3V ~ 3.6V
Montažni tip	Površinski nosač
Radna temperatura	0 ° C ~ 70 ° C (TA)
Paket / slučaj	144-lqfp
Paket uređaja dobavljača	144-TQFP (20x20)
Broj osnovnog proizvoda	EPF10K30

EPF10K30ATC144-1 Aplikacije

Digitalna audio / video obrada

EPF10K30ATC144-1 dobro je prilagođen za zadatke audio i video obrade zbog svojih ugrađenih blokova niza (EABS) koji pružaju na čipu.Ova značajka omogućuje punjenje, privremenu pohranu i manipulaciju podataka izravno unutar FPGA.Mnogi često koriste ovaj FPGA za rukovanje dekodiranjem audio toka, manipulacijom pikselom ili vremenom digitalnog video sučelja.Njegov umjereni logički kapacitet i I/O fleksibilnost omogućuju integraciju s kodecima, vremenskim kontrolerima i logikom sinkronizacije u multimedijskim sustavima.

Industrijski upravljački sustavi

U industrijskoj automatizaciji EPF10K30ATC144-1 može poslužiti kao središnji kontroler ili inteligentno I/O sučelje.Njegova programabilna logika podržava implementaciju državnih strojeva, sučelja senzora, prikupljanja podataka i protokola serijske komunikacije poput SPI ili RS-485.Dostupnost RAM-a na čipu i velikog broja I/O-a čini ga prikladnim za upravljanje višestrukim upravljačkim signalima u programabilnim logičkim kontrolerima (PLC), motoričkim pogonima ili robotskim podsustavima.

Medicinska oprema

Medicinski uređaji zahtijevaju preciznu, konfigurirajuću logiku za rukovanje specijaliziranim protocima podataka.Ovaj FPGA može se koristiti za kondicioniranje signala, filtriranje i obradu unosa analognih senzora u aplikacijama poput EKG, ultrazvuka ili sustava za snimanje.Njegova predvidljiva latencija i fleksibilno programiranje čine ga idealnim za integriranje vlasničkih algoritama ili koraka prethodne obrade podataka prije daljnjeg upravljanja mikrokontrolerom ili DSP -om.

Automobilska i zrakoplovna elektronika

U automobilskim nadzornim pločama, zrakoplovnim i zrakoplovnim upravljačkim jedinicama, EPF10K30ATC144-1 obično se koristio za povezivanje senzora, upravljanje dijagnostikom ili implementaciju komunikacijskih protokola.Njegova reprogramirajuća priroda omogućila je prilagođavanje logike nakon raspoređivanja ili tijekom validacije sustava.Fleksibilnost I/O dijela učinila ga je sposobnošću premošćivanja između naslijeđenih autobusa i modernih komunikacijskih sustava uz održavanje stabilnosti u robusnom okruženju.

Sustavi komunikacije i umrežavanja

Zahvaljujući svojoj sposobnosti implementacije prilagođenih serijskih protokola i logike filtriranja podataka, EPF10K30ATC144-1 pronašao je uporabu u naslijeđenim telekomunikacijskim sustavima i mrežnim backplanesima.Njegova ugrađena RAM -a podržava analizu puferiranja i paketa, dok logički blokovi mogu implementirati pravila prebacivanja ili provjere pariteta.Djelovao je kao logički element ljepila, pomažući integrirati procesore, prekidače i signalne staze u komunikacijskoj infrastrukturi.

Epf10k30atc144-1 slični dijelovi

• EPF10K30AQI208-3

EPF10K30AQI208-3 snažna je alternativa EPF10K30ATC144-1, nudeći isti broj logičkih elemenata (1,728 LES) i ugrađenu memoriju (~ 12,3 kbit), ali s većim 208-pinskim QFP paketom.Povećava broj dostupnih I/O igle na 147, što ga čini idealnim za aplikacije koje zahtijevaju više vanjskih veza.S rejtingom brzine industrijskog razreda –3, on se pouzdano izvodi kroz širi raspon temperature od –40 ° C do +85 ° C.To ga čini prikladnim za robusno okruženje u telekomunikacijskim, upravljačkim sustavima i robusnim industrijskim instalacijama.Njegov prošireni I/O i radni raspon čine ga praktičnom nadogradnjom za dizajniranje koje preraste 144-ponsku konfiguraciju TQFP-a.

• EPF10K30AQI240-3

EPF10K30AQI240-3 je još jedna kompatibilna FPGA u Flex 10k obitelji, nudeći veću gustoću I/O s 240-pinskom QFP paketom i 189 I/O pinova.Kao i ATC144-1, on održava 1.728 logičkih elemenata i 12,3 kbit ugrađenog RAM-a.Njegova brzina brzine osigurava dosljedne performanse na industrijskim temperaturama, što ga čini pouzdanim izborom za sustave sa širokim fluktuacijama u okolišu.Dobro je prilagođen za aplikacije visokog broja, poput složenih upravljačkih ploča, ugrađenih video sustava i naslijeđenih računalnih sučelja.

• EPF10K30AQC240-3

EPF10K30AQC240-3 također osigurava 189 I/O pinova u 240-pinskom QFP izgledu i održava jezgru arhitekture 1,728 LES i ~ 12 kbita na čipu RAM-a.Iako je sada navedena kao zastarjela, ostaje održiva zamjena u sustavima u kojima su potrebni mehanički trag i signal signala od 240-pina QFP-a.Funkcionalno je identičan AQI240-3, ali obično se koristi u komercijalnoj temperaturnoj primjeni.Ovaj je dio vrijedan za naslijeđene hardverske održavanje, posebno tamo gdje je potrebna mehanička kompatibilnost s rasporedom od 240 pina, a dobivanje novih dizajna nije izvedivo.

EPF10K30ATC144-1 Koraci programiranja

1. Stvorite i sastavite dizajn

Započnite dizajniranjem digitalne logike pomoću HDL -a poput VHDL ili Verilog.Za izgradnju projekta koristite softverske alate kao što su Altera Quartus II ili Max+Plus II.Nakon što je vaš dizajn dovršen, sastavite ga za generiranje programskih datoteka.Dobit ćete .SOF datoteku za JTAG konfiguraciju sa sjedištem u SRAM-u i .POF datoteku ako želite programirati serijski EEPROM za učitavanje napajanja.

2. Odaberite metodu konfiguracije

Postoje dva glavna načina za konfiguriranje EPF10K30ATC144-1.Za privremeno programiranje tijekom testiranja ili razvoja koristite JTAG konfiguraciju s .SOF datotekom.Za trajnu ili automatsku konfiguraciju pri pokretanju sustava, koristite pasivnu serijsku metodu učitavanjem .POF datoteke u vanjski EEPROM (poput EPC2).

3. Povežite i programirajte uređaj

Ako koristite JTAG, spojite programski kabel (npr. USB-Blaster) na JTAG zaglavlje.Otvorite programer Quartus, učitajte .SOF datoteku i izravno programirajte uređaj.Za pasivnu serijsku seriju povežite EEPROM na FPGA i koristite Quartus za programiranje .POF datoteke u EEPROM.Na napajanju, EEPROM šalje bitstream u FPGA.

4. Reprogram kada je potrebno

EPF10K30ATC144-1 može se reprogramirati bilo kada putem JTAG-a.Također možete ažurirati sadržaj EEPROM da biste promijenili konfiguraciju pokretanja.Ovo je korisno za ažuriranja na terenu ili poboljšanja dizajna.

5. Provjerite uspjeh u programiranju

Nakon programiranja, provjerite statusne igle FPGA (Nstatus i Conf_Done) kako biste potvrdili uspješnu konfiguraciju.Također možete pokrenuti funkcionalne testove ili koristiti alate za uklanjanje pogrešaka poput SignalTap kako biste osigurali da logika funkcionira kako je predviđeno.

EPF10K30ATC144-1 Prednosti

• Visoka integracija s ugrađenim RAM -om

EPF10K30ATC144-1 integrira oko 30 000 kapija sustava i 1.728 logičkih elemenata, zajedno s oko 12 kbita ugrađenog RAM-a.Ovi ugrađeni blokovi niza (EABS) omogućuju brže i predvidljivije memorijske operacije u usporedbi s distribuiranim RAM -om.To pomaže pojednostaviti logički dizajn, posebno u aplikacijama koje zahtijevaju punjenje, tablice pretraživanja ili malu pohranu podataka, poboljšavajući i performanse i korištenje resursa.

• Kompatibilnost s mješovitom naponom

Jedna od snažnih prednosti ovog uređaja je njegova sposobnost rada s 3,3 V opskrbom, a istovremeno podržava 5V-tolerantni I/OS.Ova značajka multivolt ™ I/O čini FPGA fleksibilnima za integraciju u sustave koji koriste i naslijeđenu 5V logiku i moderne komponente 3.3V.Korisno je u industrijskim ili komunikacijskim sustavima gdje se razine napona razlikuju u podsustavima.

• Jednostavna konfiguracija

Budući da koristi SRAM tehnologiju, EPF10K30ATC144-1 može se lako reprogramirati pomoću JTAG ili pasivnih serijskih metoda.Možete ažurirati logičke funkcije u polju ili tijekom razvoja bez zamjene čipa.To smanjuje troškove i omogućava buduće nadogradnje ili ispravke pogrešaka nakon implementacije.

• Ugrađeni JTAG i brzi razvoj

Uređaj uključuje ugrađenu podršku JTAG-a, omogućavajući testiranje graničnog skeniranja i programiranje u sustavu.To je vrijedno za proizvodne testove i uklanjanje pogrešaka.Također, u usporedbi s tradicionalnim ASIC razvojem, upotreba ovog FPGA uvelike smanjuje vrijeme dizajna, što ga čini idealnim za brzo prototipiranje i male i srednje proizvodnje.

• Učinkovita arhitektura usmjeravanja i performansi

Flex 10K arhitektura, koja se koristi u ovom uređaju, uključuje usmjeravanje FastTrack®, lance za aritmetičku logiku i stabla sata koja osiguravaju predvidljive vremenske i učinkovite performanse.Sa svojom brzinom, čip može raditi do oko 166 MHz, što je prikladno za mnoge aplikacije srednje performanse kao što su kontrola signala, rukovanje podacima i povezivanje protokola.

EPF10K30ATC144-1 Dimenzije pakiranja

• Vrsta paketa: TQFP -144 (Thin Quad Flat paket, 144 igle)

• Montaža: Površinski montiranje

• Veličina tijela: 20 mm × 20 mm (uključujući vodiče)

• Pin: 0,80 mm (udaljenost između PIN centra)

• Dužina tijela (isključujući vodiče): 12,00 mm (nominalno)

• Širina tijela (isključujući vodiče): 12,00 mm (nominalno)

• Ukupna debljina: Do 1,20 mm

• Debljina tijela: Otprilike 0,95 mm

• Dužina olova: 0,45 mm do 0,75 mm

• Širina olova: 0,30 mm do 0,45 mm

• Visina ravnine za sjedenje (A1): 0,05 mm do 0,15 mm

EPF10K30ATC144-1 Proizvođač

EPF10K30ATC144-1 proizvodi Alter , pionir u programabilnim logičkim uređajima i originalni programer FLEX 10K FPGA serije.Osnovana 1983. godine, Altera je postala lider u inovaciji na terenu koji se može programirati Gate (FPGA), uvodeći neka od najranijih i najčešće korištenih programibilnih logičkih rješenja u industriji.U 2015. godini Altera je stekao Inteliran Korporacija, što je nastavilo podržavati i integrirati ALERA -ove linije FPGA proizvoda u okviru svoje programabilne grupe Solutions (PSG).Iako je ALTERA ponovno pokrenuta 2024. godine kao zasebna podružnica Intela, EPF10K30ATC144-1 ostaje naslijeđena FPGA koja odražava izvorni inženjering i proizvodnju Altera.

Zaključak

EPF10K30ATC144-1 koristan je i fleksibilan FPGA čip s dobrom memorijom, snažnim logičkim funkcijama i sposobnošću rada s novim i starim sustavima.Možete ga reprogramirati bilo kada, što ga čini izvrsnim za testiranje i ažuriranja.Lako se povezuje i dobro funkcionira u mnogim vrstama elektronike, od tvorničkih strojeva do mrežnih alata.Iako je to stariji dio, još uvijek pomaže u mnogim projektima u kojima su potrebni pouzdani i reprogramirani čipovi.

Podatkovni list pdf

EPF10K30ATC144-1 podatkovni list:

Flex 10k.pdf
