EPM3064ATC44-10 CPLD: značajke, specifikacije, aplikacije i programiranje ISP-a

EPM3064ATC44-10 iz Intelove serije Max® 3000A moćan je alat za digitalne projekte.Ovaj je uređaj brz, fleksibilan i koristi malu snagu, što ga čini savršenim za širok raspon korištenja.Ovaj vodič prolazi kroz sve što trebate znati o EPM3064ATC44-10, od onoga što može učiniti kako ga postaviti, pomažući vam da poboljšate svoje elektroničke sustave.

Katalog

EPM3064ATC44-10 Opis

A EPM3064ATC44-10 Iz Intelove serije Max® 3000A predstavlja moćan složeni programabilni logički uređaj (CPLD) dizajniran za širok raspon digitalnih aplikacija.Sa 64 makrocele, ovaj je uređaj optimiziran za brzi odgovor s maksimalnim kašnjenjem širenja od 10 nanosekundi, osiguravajući učinkovite performanse.Radi na 3,3 V napon, smješten u 44-ponkon tanko quad ravni paket (TQFP), pogodan za komercijalne primjene u temperaturnom rasponu od 0 ° C do 70 ° C.Broj dijela EPM3064ATC44-10 kapsulira svoj dizajn i funkcionalnost: EPM za max® seriju CPLD -a, 3064 označava specifični model sa 64 makrocele, A za naprednu 3.3V tehnologiju, T za TQFP paket i C44 potvrđujući broj pin i specifikacije temperature.Sufiks-10 Označava svoju brzinu brzine s minimalnim kašnjenjem.Ovaj je uređaj savršeno rješenje za integriranje logičkih funkcija SSI, MSI i LSI, kompatibilno sa 100% TTL emulacijom.Podržava besprijekornu integraciju različitih uređaja u rasponu od prijatelja, djevojčica i 22V10S do MacH i PLSI uređaja, što ga čini izuzetno svestranim.Dostupno u nekoliko opcija paketa poput PLCC, PQFP i TQFP, serija Max® 3000A nudi fleksibilnost dizajna u različitim aplikacijama.

Ako želite nadograditi svoje digitalne sustave pouzdanim i učinkovitim logičkim uređajima, ulaganje u EPM3064ATC44-10 u rasutom je pametan potez.To je odluka koja osigurava i snažne performanse i solidnu profitabilnost.

EPM3064ATC44-10 CAD modeli

EPM3064ATC44-10

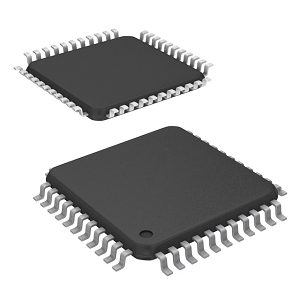

EPM3064ATC44-10 3D model

EPM3064ATC44-10

• 64 Macrocells: Ovaj CPLD sadrži 64 konfigurirajuće logičke jedinice koje se nazivaju makrocele.Svaka makrocelija može se pojedinačno programirati za obavljanje složenih logičkih operacija, omogućujući uređaju da upravlja širokom rasponom digitalnih funkcija i procesa.

• Korisna vrata: Uređaj nudi otprilike 1.250 korisnih vrata.Ova mjera složenosti ukazuje na količinu logičke integracije moguće unutar CPLD -a, omogućujući joj da učinkovito podržava jednostavne i složene digitalne krugove.

• Maksimalna radna frekvencija: EPM3064ATC44-10 može raditi s maksimalnom frekvencijom od 222,2 MHz.Ova visoka frekvencija olakšava bržu brzinu obrade, što je idealno za aplikacije koje zahtijevaju brzo vrijeme odziva i velike brzine podataka.

• Kašnjenje širenja: S malim kašnjenjem širenja od samo 4,5 nanosekundi, ovaj CPLD minimizira vremensko kašnjenje u prijenosu signala s ulaza na izlaz, poboljšavajući ukupne performanse sustava i reaktivnost.

• Napon napajanja: Djeluje na napon za opskrbu 3,3 V, s dopuštenim rasponom od 3,0 V do 3,6V.Ovaj raspon napona pruža fleksibilnost u zahtjevima za napajanje, što ga čini kompatibilnim s različitim digitalnim sustavima.

• I/O igle: Uređaj uključuje 34 ulazne/izlazne igle, što omogućava opsežnu povezanost s drugim komponentama digitalnog sustava.Ove igle olakšavaju prijenos podataka u i izvan CPLD -a, podupirući široki niz funkcionalnosti međusobnog povezivanja.

• Vrsta paketa: Smješteni u 44-ponkon tanko quad ravni paket (TQFP), EPM3064ATC44-10 nudi kompaktni faktor oblika koji je koristan za aplikacije gdje je prostor na vrhu, bez ugrožavanja broja I/O opcija.

• Radni temperaturni raspon: Dizajniran za rad u komercijalnom temperaturnom rasponu od 0 ° C do 70 ° C, ovaj je CPLD pogodan za širok raspon okruženja, osiguravajući pouzdane performanse u tipičnim industrijskim uvjetima.

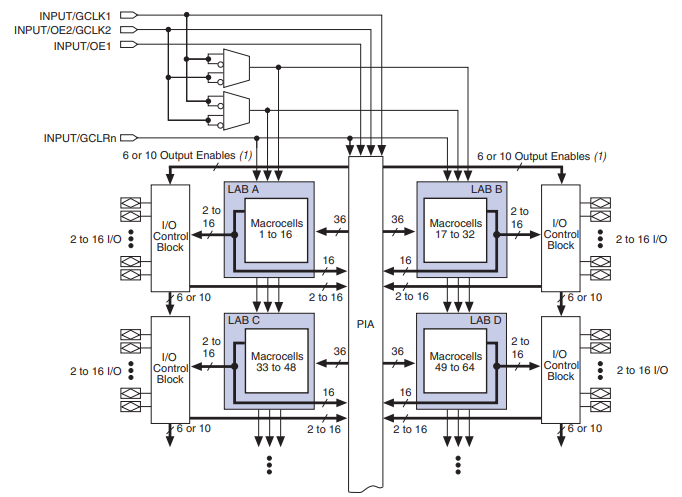

EPM3064ATC44-10 Blok dijagram

Dijagram bloka za EPM3064ATC44-10 daje vizualni prikaz njegove unutarnje arhitekture, ističući funkcionalne komponente i njihove međusobne veze.U jezgri dizajna su četiri blokada logičkog niza (laboratorija) s oznakom A, B, C i D, svaki koji sadrži 16 makrocelija za ukupno 64 makrocele.Ovi su laboratoriji povezani s središnjim programibilnim interkonekcijskim nizom (PIA), što olakšava usmjeravanje signala između laboratorija i upravljačkih blokova I/O.PIA osigurava da ulazi, izlazi i unutarnja logika mogu komunicirati učinkovito i fleksibilno.Svaki je laboratorij dalje povezan s odgovarajućim I/O upravljačkim blokom, koji obrađuje do 16 I/O pinova.Ovi I/O blokovi upravljaju interakcijom između vanjskih signala i unutarnje logike, nudeći značajke kao što su dvosmjerni rad i programabilni izlaz.Dijagram prikazuje kontrolne signale poput globalnih satova (gclk1 i gclk2), izlazni signali (OE1 i OE2) i Global Clear (GCLRN) koji orkestriraju rad makrocela i I/O blokova, osiguravajući sinkronizaciju i omogućavanje specifičnih funkcionalnosti kao.

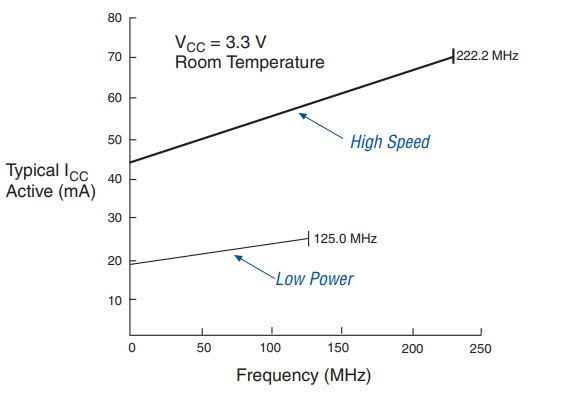

ICC nasuprot frekvenciji

Grafikon ilustrira tipičnu potrošnju aktivne opskrbe (ICC) u odnosu na frekvenciju za EPM3064ATC44-10 pod naponom napajanja od 3,3 V na sobnoj temperaturi.Istaknuta su dva operativna načina: Velika brzina i Niska snaga.U načinu velike brzine, potrošnja struje linearno se povećava s radnom frekvencijom, počevši od približno 50mA za niže frekvencije i dosežući oko 70mA pri frekvenciji od 222,2 MHz.Ovaj je način dizajniran za aplikacije koje zahtijevaju maksimalne performanse i brže brzine obrade.Suprotno tome, način male snage pokazuje manju potrošnju struje, počevši od oko 20mA pri nižim frekvencijama i povećavajući se na približno 30mA pri 125 MHz.Ovaj je način optimiziran za energetski učinkovit rad, što ga čini prikladnim za dizajniranje prioriteta za nižu potrošnju energije preko brzine.

EPM3064ATC44-10 Specifikacije

Tip	Parametar
Proizvođač	Altera/Intel
Niz	Max® 3000a
Pakiranje	Pladanj
Status dijela	Zastario
Programirajuća vrsta	U sustavu programibilno
Vrijeme odgode tpd (1) max	10 ns
Napon napona - unutarnji	3V ~ 3.6V
Broj logičkih elemenata/blokova	4
Broj makrocela	64
Broj vrata	1250
Broj I/O	34
Radna temperatura	0 ° C ~ 70 ° C (TA)
Montažni tip	Površinski nosač
Paket / slučaj	44-tqfp
Paket uređaja dobavljača	44-TQFP (10x10)
Broj osnovnog proizvoda	EPM3064

EPM3064ATC44-10 Koraci programiranja ISP-a

1. Unesite ISP: Ovaj početni stupanj prelazi ulazne/izlazne (I/O) PIN -ove iz uobičajenog korisničkog načina u ISP način rada.To je korak pripreme koji osigurava da je uređaj spreman za programiranje, zahtijevajući da se dovrši samo 1 milisekunda.

2. Provjerite ID: Prije pokretanja bilo kojeg programiranja ili provjere, provjerava se silicijski ID uređaja kako bi se potvrdio njegov identitet i osigurao kompatibilnost s naredbama za programiranje.Ovaj je korak brz i poduzima minimalan dio cjelokupnog vremena programiranja.

3. Izbrisavanje skupno: Da biste očistili prethodne podatke s uređaja, provodi se skupno brisanje.To uključuje učitavanje naredbi za brisanje u uređaj i primjenu 100 milisekundi impulsa za brisanje stanica EEPROM (električno izbrisavajuće programabilne memorije samo za čitanje).Ovaj korak priprema uređaj za nove podatke.

4. Program: Tijekom ovog koraka novi se podaci programiraju u uređaj.To uključuje učitavanje svake EEPROM adrese s novim podacima i primjenu programskih impulsa za pisanje podataka u EEPROM ćelije.Ovaj se postupak ponavlja adresom prema adresi sve dok se svi namjeravani podaci ne programiraju u uređaj.

5. Provjerite: Nakon programiranja, podaci uređaja provjeravaju se kako bi se osiguralo da je pravilno napisana.To uključuje čitanje podataka sa svake EEPROM adrese i uspoređivanje s namijenjenim podacima.Ovaj korak osigurava točnost programiranja i ponavlja se za svaku adresu.

6. Izlaz ISP: Posljednji korak prelazi I/O pinove iz ISP načina natrag u korisnički način rada.Kao i ENTER ISP faza, i ovaj je korak brz, što zahtijeva samo 1 milisekundu.Označava završetak procesa programiranja, omogućavajući uređaju da nastavi normalne operacije.

EPM3064ATC44-10 Aplikacije

Ugrađeni sustavi

Ovaj CPLD idealan je za ugrađene sistemske aplikacije gdje je potrebna prilagođena logika za povećanje funkcionalnosti mikrokontrolera.Može obavljati zadatke poput povezivanja, obrade kontrolnog signala i upravljanja hardverskim perifernim uređajima, povećavajući mogućnosti i učinkovitost ugrađenih dizajna.

Telekomunikacija

U telekomunikacijskom sektoru EPM3064ATC44-10 igra ulogu u rukovanju protokolom, upravljanju integritetom signala i usmjeravanju podataka.Njegove sposobnosti logičke obrade velike brzine čine ga prikladnim za aplikacije poput digitalne obrade signala, mrežnih prekidača i pretvorbe sučelja, pomažući u održavanju učinkovitog protoka podataka i pouzdanosti komunikacije.

Ispitna i mjerna oprema

Uređaj se intenzivno koristi u ispitnoj i mjernoj opremi zbog svoje reprogramirajuće prirode i brzog rada.Sposoban je za rukovanje složenim logičkim operacijama potrebnim u sustavima prikupljanja podataka, generatorima signala i alatima za analizu, pružajući preciznu kontrolu i prilagodljivu funkcionalnost potrebnu u znanstvenim i industrijskim ispitnim okruženjima.

Industrijski upravljački sustavi

Kao programabilni logički kontroler (PLC), EPM3064ATC44-10 nalazi se u različitim aplikacijama za automatizaciju i kontrolu procesa.Nudi potrebne logičke mogućnosti za kontrolu strojeva, obradu signala i provođenje sigurnosnih provjera, a sve dok djeluju učinkovito u industrijskim uvjetima i unutar širokih raspona temperature.

Potrošačka elektronika

U potrošačkoj elektronici, ovaj CPLD pomaže u pokretanju inovacija na uređajima kao što su pametni kućni sustavi, prijenosni uređaji za igre i napredna audio/vizualna oprema.Podržava složena logička rješenja koja poboljšavaju funkcionalnosti uređaja, poboljšavaju sučelja i omogućuju integraciju značajki sljedeće generacije u potrošačkim proizvodima.

EPM3064ATC44-10 slični dijelovi

• EPM3064ATC44-7

• Epm3064ati100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Vodič za kupnju

Kada se razmotri kupnja EPM3064ATC44-10, postoji nekoliko aspekata koje treba imati na umu kako bi se osiguralo da odgovara vašim zahtjevima projekta.Prije svega, budite svjesni da je ova komponenta zastarjela, iako još uvijek nudimo ograničene zalihe.Osigurajte da tehničke specifikacije odgovaraju vašim potrebama.EPM3064ATC44-10 ima 64 makrocele, djeluju na maksimalnoj frekvenciji od 222,2 MHz, a dizajniran je za napajanje od 3,3 V unutar 44-ponkon TQFP paketa.Potrebno je pregledati podatkovni list i bilješke o aplikacijama kako bi se u potpunosti razumjeli integracijski i operativni zahtjevi ove komponente.S obzirom na zastarjeli status komponente, također procjenjuju alternativne opcije koje pružaju sličnu funkcionalnost i aktivno podržavaju.Ovaj je korak važan za održavanje dugovječnosti i podrške vašeg projekta.

EPM3064ATC44-10 Prednosti

Performanse velike brzine

Ovaj uređaj može raditi s visokom maksimalnom frekvencijom od 222,2 MHz, što omogućava brzu obradu podataka i zadataka.Nisko kašnjenje širenja od samo 4,5 nanosekundi minimizira vrijeme koje je potrebno da signali putuju kroz uređaj, poboljšavajući ukupnu reakciju sustava i performanse u vremenski osjetljivim na aplikacije.

Mala potrošnja energije

Dizajniran za učinkovitost, EPM3064ATC44-10 djeluje na naponu opskrbe 3.3 V, što pomaže u smanjenju ukupne potrošnje energije u sustavu u kojem je dio.Ova značajka je korisna u prijenosnim i baterijskim uređajima gdje je potrebna učinkovitost napajanja.

Reprogramiranost i fleksibilnost

Reprogramirajuća priroda ovog CPLD -a omogućava više iteracija i ažuriranja u fazi dizajna i nakon implementacije, podržavajući kontinuirano poboljšanje i prilagođavanje promjenama tehnoloških potreba bez potrebe za potpunim redizajnima hardvera.

Široke mogućnosti povezivanja

Sa 34 I/O igle, EPM3064ATC44-10 podržava opsežne mogućnosti povezivanja, što olakšava povezivanje sa širokim rasponom drugih digitalnih komponenti.Ova fleksibilnost izvrsna je za složene sustave koji zahtijevaju brojne veze između različitih vrsta uređaja.

Pouzdanost i dugovječnost

Izgrađen s robusnom, nehlapljivom arhitekturom utemeljenom na flash-u, ovaj CPLD održava integritet i funkcionalnost programa tijekom vremena, osiguravajući dosljedne performanse i pouzdanost čak i s čestim ciklusima snage ili u teškim radnim uvjetima.

Bešavna integracija s postojećim logičkim uređajima

EPM3064ATC44-10 može lako zamijeniti više starijih vrsta logičkih uređaja poput PALS-a i GALS-a, smanjenja složenosti sustava i povećanja učinkovitosti.Ova sposobnost čini ga idealnim izborom za nadogradnju postojećih sustava ili konsolidaciju više funkcija u jedan uređaj.

Široki raspon radne temperature

Prikladan za komercijalne primjene, ovaj uređaj djeluje pouzdano unutar temperaturnog raspona od 0 ° C do 70 ° C.Ova robusnost omogućuje implementaciju u različitim okruženjima, od uredskih postavki do industrijskih lokacija, bez degradacije performansi.

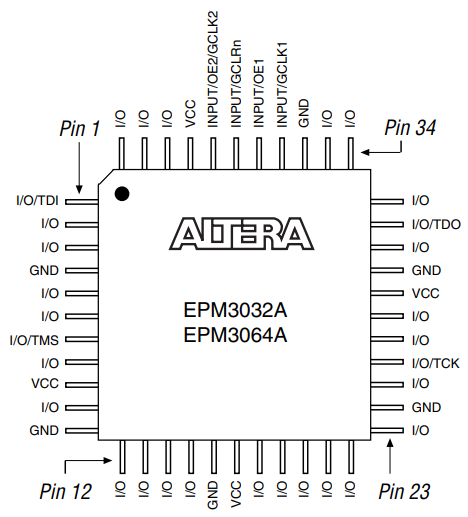

EPM3064ATC44-10 PIN PIN-Out Diagram

EPM3064ATC44-10 dijagram paketa za pakiranje predstavlja fizički raspored pinova za uređaj.Pruža detalje o funkcijama i zadacima svakog pin u paketu od 44 pina.Svaki je pin označen svojom određenom funkcionalnošću, kao što su I/O (ulaz/izlaz), napajanje (VCC), tlo (GND) ili specifične operativne signale poput TDI, TDO, TMS i TCK, koji se koriste za JTAGProgramiranje i uklanjanje pogrešaka.Dijagram koristi pogled odozgo prema dolje čip, s jasnim indikacijama brojača PIN-a kako bi se pomoglo u prepoznavanju položaja PIN-a u odnosu na fizički paket.

PIN zadaci uključuju nekoliko I/O pinova, koje nude fleksibilnost za povezivanje uređaja s drugim komponentama u krugu.Istaknute su specifične igle poput ulaza/GCLK i UNPUT/OE, što pokazuju njihovu dvostruku ulogu u pružanju signala takta ili djeluju kao opće ulazne igle.Ove multifunkcionalne igle izvrsne su za optimizaciju upotrebe uređaja u programabilnim logičkim aplikacijama.Dijagram također identificira snage i prizemne igle raspoređene po paketu, osiguravajući pouzdanu isporuku snage i integritet signala.Uz kutni marker koji označava PIN 1, dijagram pomaže ispravno orijentirati čip tijekom montaže i smanjujući rizik od pogrešaka.

EPM3064ATC44-10 Proizvođač

Altera je bila poznata po svojim FPGA i CPLD linije proizvoda, poput serije Max i Stratix.EPM3064ATC44-10, dio serije Max 3000A, bio je jedan od popularnih CPLD-ova Altera.Poslije prihvaćanja, Intel se usredotočio na unapređenje FPGA tehnologije, integrirajući je s Xeon procesorima za zadatke u AI i obradu podataka.Intel -ova FPGA linija sada uključuje seriju Agilex i Stratix 10, rješavajući potrebe u 5G i računalstvu u oblaku.Intel je prekinuo neke starije alterske proizvode poput EPM3064ATC44-10 kao dio prelaska na nove tehnologije.Intel nastavlja voditi u programabilnoj logici, naglašavajući AI ubrzanje i rekonfigurirajuće računanje s inovacijama u OneAPI i FPGA karticama.

Zaključak

EPM3064ATC44-10 odličan je izbor za stvaranje ili poboljšanje digitalnih uređaja.Brzi je, učinkovit i može se povezati s mnogim drugim komponentama, što ga čini korisnim za razne elektroničke aplikacije.Ovaj je vodič pokrivao svoje glavne značajke, kako se može koristiti u različitim uređajima, i njegovim prednostima, pokazujući kako može pomoći u postizanju naprednijih i pouzdanih elektroničkih sustava.Bez obzira ažurirate li staru opremu ili gradite nešto novo, EPM3064ATC44-10 je ključni dio koji pomaže da sve radi bolje.

Podatkovni list pdf

EPM3064ATC44-10 podataka:

MAX 3000A Obiteljski podatkovni list uređaja.pdf
