EPM570F256C5 CPLD: značajke, programiranje, alternative i aplikacije

Ovaj vodič objašnjava sve što trebate znati o EPM570F256C5, malom, ali moćnom programiranom čipu iz Intelove obitelji Max® II.Napravljen je za elektroniku koja se mora odmah uključiti, koristiti malu energiju i raditi pouzdano bez potrebe za dodatnim memorijskim čipovima.U ovom ćete vodiču naučiti o značajkama čipa, kako to funkcionira unutra, gdje se koristi, kako ga programirati i zašto je bolji od ostalih sličnih čipova.Bilo da gradite pametni uređaj ili upravljanje strojevima, ovaj vodič pomaže vam da shvatite kako EPM570F256C5 može učiniti da vaš dizajn djeluje bolji i brži.

Katalog

EPM570F256C5 Pregled

A EPM570F256C5 je CPLD visokih performansi iz Intelove obitelji Max® II, prilagođen aplikacijama koje zahtijevaju nehlapljivu konfiguraciju, malu potrošnju energije i mogućnosti trenutne.Izgrađen na CMOS procesu utemeljenom na 180 nm, integrira 440 makrocela i podržava do 160 I/O pinova korisnika, što ga čini idealnim za logičke dizajne umjerene gustoće.Uređaj djeluje na 2,5 V ili 3.3V i postiže maksimalnu frekvenciju takta od 304 MHz s tipičnim kašnjenjem širenja od oko 5,4 ns.EPM570F256C5 podržava programiranje u sustavu (ISP) putem JTAG-a, omogućujući jednostavna ažuriranja konfiguracije čak i nakon implementacije.Kao dio serije Max® II, ima koristi od poboljšane multi-naponske I/O podrške i pouzdanih performansi pokretanja bez potrebe za vanjskim ROM-om za pokretanje.Podržani Intelovim softverskim paketom Quartus® II, imate pristup robusnim dizajnerskim alatima i simulacijskim značajkama za pojednostavljenu integraciju.

Ako planirate koristiti EPM570F256C5 u svojim skalabilnim ugrađenim sustavima, sada je sjajno vrijeme da s nama postavite skupno narudžbu kako bismo bili sigurni da imate stalnu opskrbu kad vam zatreba.

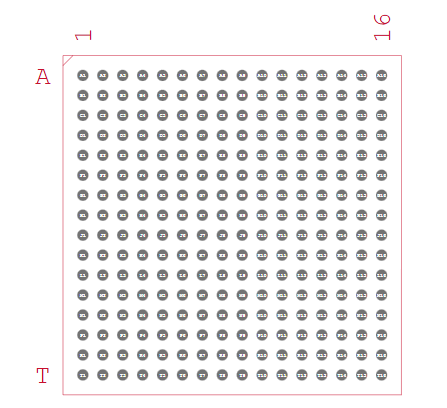

EPM570F256C5 CAD modeli

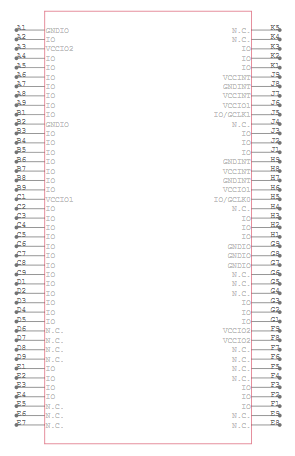

EPM570F256C5 simbol

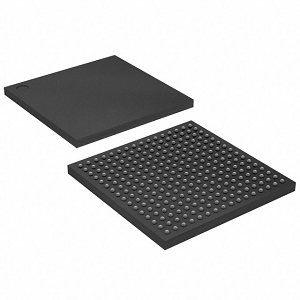

EPM570F256C5

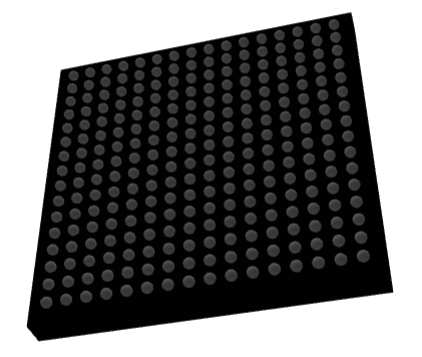

EPM570F256C5 3D model

Značajke epm570f256c5

• Makrocele: EPM570F256C5 integrira 440 makrocela, koje služe kao građevinski blokovi za implementaciju složenih logičkih funkcija i prilagođenih digitalnih dizajna u kompaktnom otisku.

• Programirajuće I/O igle: Ovaj uređaj osigurava do 160 ulaznih/izlaznih igle za konfiguriranje korisnika, omogućavajući fleksibilno povezivanje s vanjskim komponentama, senzorima i sustavima za različite zahtjeve aplikacije.

• Performanse velike brzine (Do 304 MHz): s potporom za frekvencije takta do 304 MHz i niskim kašnjenjem širenja od oko 5,4 ns, osigurava brzu obradu signala i velike brzine logike u vremenski osjetljivim na aplikacije.

• Nehlapljiva konfiguracija koja se temelji na bljeskalici: Izgrađen s flash memorijom, uređaj zadržava svoju konfiguraciju čak i nakon napajanja, pružajući mogućnost trenutne mogućnosti bez potrebe za vanjskim ROM-om za pokretanje ili konfiguracijskim uređajima.

• Programiranje u sustavu (ISP): EPM570F256C5 podržava programiranje temeljeno na JTAG-u, omogućujući vam programiranje ili reprogramiranje uređaja izravno na ploči, olakšavajući brzi razvoj i ažuriranja.

• Ugrađena korisnička flash memorija (UFM): Uključuje 8 KBIT-a nehlapljive UFM pohrane koja se može sigurno pohraniti podatke, postavke uređaja ili konstante kalibracije u čipu.

• Kompatibilnost s više napona I/O: Uređaj podržava širok raspon logičkih razina, uključujući 1,5 V, 1,8 V, 2,5V i 3.3V, što omogućava bešavnu integraciju s različitim digitalnim sustavima i sučeljima.

• Ultra-niska potrošnja energije u pripravnosti: Sa strujama u stanju pripravnosti od čak 25 µA, uređaj je optimiziran za energetsku učinkovitost, što ga čini idealnim za ugrađene sustave ugrađene u bateriju i niske snage.

• Podrška za vruće uticanje : CPLD se može sigurno umetnuti ili ukloniti iz sustava uživo bez uzrokovanja električnog oštećenja ili korupcije podataka, povećavajući održavanje sustava i fleksibilnost.

EPM570F256C5 Blok dijagram

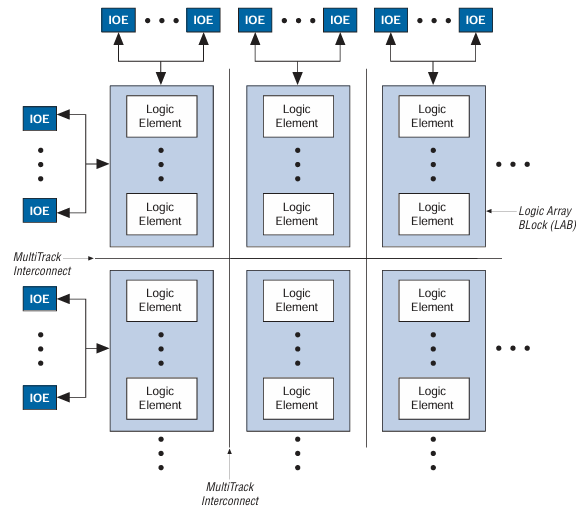

Blok dijagram EPM570F256C5 prikazuje strukturirani izgled tipičan za CPLD (složeni programabilni logički uređaj) arhitekturu iz Intelove obitelji Max® II.U jezgri dijagrama nalaze se više blokova logičkog niza (laboratoriji), a svaki se sastoji od nekoliko logičkih elemenata (LES) složenih okomito.Ovi logički elementi su građevinske jedinice koje obavljaju logičke operacije kao što su i, ili XOR i Flip-flops za skladištenje.

Oko Laboratorija su IOE (ulazni/izlazni elementi) postavljeni duž vrha, lijevog i donjeg ruba.Ovi IOE upravljaju komunikacijom između unutarnje logike i vanjskih igle uređaja.Svaki je IOE povezan putem Multitrack Interconects -a, koji omogućuju signalima da putuju preko CPLD -a i povezuju bilo koji logički element s drugima ili s ulaznim/izlaznim igama.Ovaj fleksibilni sustav usmjeravanja ključan je za omogućavanje prilagođenih logičkih funkcija koje programiraju u uređaj.

EPM570F256C5 Specifikacije

Tip	Parametar
Proizvođač	Altera/Intel
Niz	MAX® II
Pakiranje	Pladanj
Status dijela	Aktivan
Programirajuća vrsta	U sustavu programibilno
Vrijeme odgode tpd (1) max	5.4 NS
Napon napona - unutarnji	2.5V, 3.3V
Broj logičkih elemenata/blokova	570
Broj makrocela	440
Broj I/O	160
Radna temperatura	0 ° C ~ 85 ° C (TJ)
Montažni tip	Površinski nosač
Paket / slučaj	256-bga
Paket uređaja dobavljača	256-FBGA (17x17)
Broj osnovnog proizvoda	EPM570

EPM570F256C5 aplikacije

Sustavi umjetne inteligencije (AI)

EPM570F256C5 često se koristi kao upravljački most u AI hardverskim platformama, upravljanje vremenom, koordinacijom i perifernom komunikacijom.Omogućuje logiku ljepila koja pomaže sinkronizaciji protoka podataka između obrađivačkih jedinica i memorijskih modula u AI zaključivanju i akceleratorima.

5G komunikacijska infrastruktura

U 5G baznim stanicama i mrežnom hardveru, ovaj CPLD pomaže implementirati prilagođene logičke funkcije za usmjeravanje brzih signala i upravljanje protokolom.Njegova trenutna sposobnost i mala potrošnja energije čine je prikladnom za rubnu obradu i kašnjenje-kritično okruženje.

Hardver za računalstvo u oblaku

EPM570F256C5 koristi se u poslužiteljskim i oblačnim sustavima za upravljanje sekvenciranjem napajanja, toplinskom nadzorom, funkcijama kontrole ploče i sigurnim mehanizmima za pokretanje.Njegova nehlapljiva priroda osigurava da je logika sustava odmah dostupna tijekom ciklusa napajanja.

Bežični komunikacijski uređaji

Djeluje kao prevoditelj protokola ili upravljački modul u bežičnim usmjerivačima i signalnim ponavljačima, gdje je potrebna prilagođena digitalna logika za podršku različitih standarda sučelja i rukovanja signalima.

Industrijska automatizacija i upravljački sustavi

EPM570F256C5 podržava suzbijanje kontrole i senzora u PLC -ima, motorima i modulima za automatizaciju tvornice.Njegova robusna logika i ISP značajke olakšavaju ažuriranje na terenu bez uklanjanja hardvera.

Internet stvari (IoT) uređaji

Njegov ultra-niski moćni način pripravnosti i mali otisak čine ga savršenim za kompaktne, baterijske IoT uređaje.Podržava logičke zadatke poput filtriranja podataka, nadzora države i premošćivanja povezivanja za senzore pametnog doma ili okoliša.

Medicinski uređaji

Pronađen je u dijagnostičkim instrumentima i opremi za nadzor, EPM570F256C5 kontrolira vrijeme, operacije uzorkovanja i povezivanje uređaja.Njegova pouzdanost i logičko odijelo utemeljeno na bljeskalicama, potrebna su kritična medicinska okruženja u kojima su potrebna točnost i neposredni pokretanje.

EPM570F256C5 slični dijelovi

• EPM570F256C5RRRR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 Koraci programiranja

1. Instalirajte softver Quartus II: Instalirajte softver Quartus II s Intelove službene web stranice.Obavezno odaberite verziju kompatibilnu s serijom Max II i vašim operativnim sustavom.Ovaj će se alat koristiti za dizajniranje logike, sastavljanje vašeg projekta i programiranje EPM570F256C5 uređaja.

2. Stvorite novi projekt : Otvorite Quartus II i stvorite novi projekt navođenjem datoteke projekta, imena i vrhunske dizajna.Tijekom odabira uređaja odaberite EPM570F256C5 kako biste odgovarali ciljnom CPLD -u koji programirate.

3. Unesite dizajn (shematski ili HDL): Razvijte svoju digitalnu logiku pomoću shematskih dijagrama ili HDL koda (VHDL/Verilog).Dodijelite ispravne lokacije PIN -a prema vašem PCB shemi kako biste osigurali ispravno usmjeravanje signala I/O uređaju.

4. Sastavite dizajn: Pokrenite potpunu sastavljanje projekta.Ovaj korak provjerava pogreške u dizajnu, sintetizira logiku i generira programijske datoteke, posebno datoteku .POF (datoteka objekta programera), koja je potrebna za konfiguriranje CPLD -a.

5. Postavite programski hardver: Spojite svog USB-Blaster programera na PC i JTAG sučelje ciljane ploče.Potvrdite da su spojeve za TDI, TDO, TCK i TMS točne i da se primjenjuju odgovarajuće razine napona i otpornici na povlačenje prema Intelovim JTAG specifikacijama.

6. Konfigurirajte programera u Quartusu: Pokrenite alat programera iz Quartusa.Kliknite na "Postavljanje hardvera" i odaberite povezani USB-Blaster.Dodajte prethodno generiranu .POF datoteku u prozor za programiranje i provjerite je li EPM570F256C5 uređaj ispravno prepoznat.

7. Programirajte uređaj: Potvrdite okvir pored navedenog EPM570F256C5 uređaja i kliknite Počni za početak programiranja.Nadgledajte traku napretka i nakon što dovršite, potvrdite da se pojavljuje "uspješna" poruka, što ukazuje da je CPLD sada ispravno konfigurirana.

8. Provjerite i uklanjanje pogrešaka (neobavezno): Po želji, možete pokrenuti JTAG test lanca za provjeru povezivanja uređaja ili uporabu značajki analizatora signala signala za uklanjanje pogrešaka vašeg dizajna, pomažući u potvrdi ispravljanja funkcionalnosti nakon programiranja.

EPM570F256C5 Prednosti

Mala potrošnja energije

EPM570F256C5 nudi ultra-nisku struju pripravnosti (do 25 µA) što ga čini učinkovitijim od mnogih drugih CPLD-ova.Ovo je glavna korist u ugrađenim sustavima na bateriju i uvijek na ugrađenim sustavima u kojima je potrebna očuvanje energije.

Instant-O-Funkcionalnost

Zahvaljujući svojoj nehlapljivoj arhitekturi utemeljenoj na bljeskalici, ovaj CPLD se odmah pojavljuje bez potrebe za vanjskim konfiguracijskim ROM-om.To drastično smanjuje vrijeme pokretanja sustava, posebno važno u sigurnosno-kritičkim primjenama.

Visok I/O broja

S do 160 programabilnih I/O pinova, EPM570F256C5 pruža više mogućnosti povezivanja od mnogih drugih uređaja u svojoj klasi, podržavajući složene potrebe za povezivanjem bez potrebe za dodatnim komponentama.

Performanse velike brzine

Pruža brzo logičko izvršavanje s radnim frekvencijama do 304 MHz i tipičnim kašnjenjem širenja od oko 5,4 ns, nadmašujući usporedive CPLD u aplikacijama osjetljivim na vrijeme poput komunikacije i kontrole signala.

Programabilnost u sustavu (ISP)

Uređaj se može programirati ili reprogramirati izravno na ploči pomoću JTAG -a, omogućavajući brzi razvoj, daljinska ažuriranja i održavanje polja bez uklanjanja uređaja.

Korisnička flash memorija (UFM)

EPM570F256C5 uključuje 8 kbita ugrađene nehlapljive memorije za korisničko definirane podatke, poput postavki kalibracije ili ključeva za šifriranje, nudeći veću fleksibilnost dizajna i zadržavanje podataka od mnogih drugih CPLD-ova.

Dimenzije pakiranja EPM570F256C5

Dimenzije paketa

	Milimetri
	Min.	NOM.	Maksimum
A	-	-	2.20
A1	0,30	-	-
A2	-	-	1.80
A3	0,70 ref
D	17.00 BSC
E	17.00 BSC
b	0,50	0,60	0,70
e	1,00 bsc

Obris paketa

EPM570F256C5 Proizvođač

EPM570F256C5 proizvodi Intel Corporation , jedna od vodećih svjetskih poluvodičkih kompanija.Nakon Intelove stjecanja Altera u 2015. godini, EPM570F256C5 izvorno je dio ALTERA -ove Max® II CPLD obitelji od tada je proizveden, podržan i distribuiran pod markom Intel.Intel nastavlja osigurati visokokvalitetne proizvodne standarde, dugoročnu dostupnost i robusnu softversku podršku putem svog Quartus® Prime Design Suite.S opsežnom globalnom infrastrukturom i predanošću Intelovim programibilnim logičkim inovacijama, EPM570F256C5 ima koristi od tekućih tehničkih resursa, pouzdanih lanaca opskrbe i integracije u moderne dizajne digitalnog sustava u industrijskim, komunikacijskim i ugrađenim aplikacijama.

Zaključak

EPM570F256C5 je pametan izbor za ljude koji grade elektroničke proizvode koji moraju brzo započeti, uštedjeti snagu i raditi bez problema.Ne gubi svoje postavke kada se isključite, a možete je reprogramirati odmah na ploči pomoću JTAG -a.Uz podršku za mnoge razine napona i dodatnu memoriju iznutra, korisna je u mnogim područjima poput AI, oblačnih sustava, tvorničke kontrole i medicinskih uređaja.Podržan Intelovim pouzdanim alatima za kvalitetu i dizajn, ovaj čip pomaže da projekti olakšaju i pouzdaniji.Ako planirate novi proizvod, sada je sjajno vrijeme za narudžbu za rasuti za EPM570F256C5, tako da ćete ih uvijek pripremiti po potrebi.
