EPM7128ATC100-10 Pregled programabilnog logičkog čipa

Rad s digitalnim sustavima često znači da vam je potrebna fleksibilna logika koja se može prilagoditi različitim putovima signala i kontrolnim zadacima.EPM7128ATC100-10 daje vam programibilno logičko rješenje koje se može konfigurirati za upravljanje vremenom, usmjeravanjem i logičkom kontrolom unutar elektroničkih sustava.Sa 128 makroćelija i tisućama upotrebljivih logičkih vrata, možete izgraditi prilagođene logičke funkcije unutar kompaktnog uređaja.Njegov paket za površinsku montažu lako pristaje na moderne tiskane ploče, dok vam stabilan vremenski raspored i fleksibilni ulazni i izlazni priključci pomažu u rješavanju mnogih vrsta zadataka digitalne kontrole u ugrađenim sustavima.

Katalog

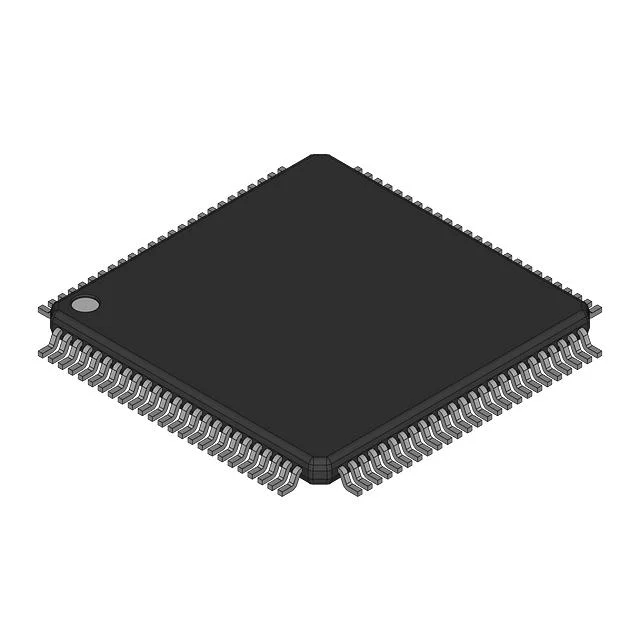

EPM7128ATC100-10 Pregled

EPM7128ATC100-10 je programabilni logički uređaj dizajniran za implementaciju konfigurabilnih digitalnih upravljačkih funkcija u ugrađenim elektroničkim sustavima.Uređaj sadrži 128 makroćelija i otprilike 2500 logičkih vrata koja dizajnerima omogućuju stvaranje prilagođenih logičkih sklopova kao što su upravljačka logika, upravljanje sučeljem i automati stanja.Njegova struktura organizira programabilnu logiku unutar višestrukih blokova logičkog niza povezanih kroz internu mrežu usmjeravanja koja distribuira signale po uređaju.Radeći u rasponu napajanja od 3 V do 3,6 V i podržavajući kašnjenje širenja do 10 ns, omogućuje predvidljivo logičko vrijeme.100-pinski TQFP paket podržava kompaktnu površinsku montažu u sklopovima s ograničenim prostorom.

Tražite EPM7128ATC100-10?Kontaktirajte nas da provjerite trenutne zalihe, vrijeme isporuke i cijene.

Pin konfiguracija EPM7128ATC100-10

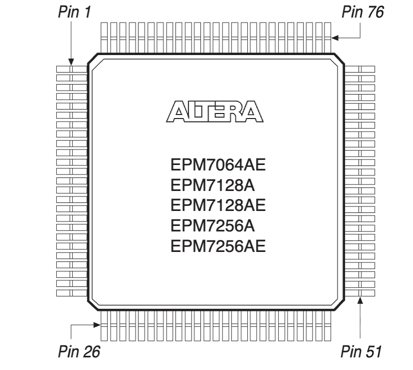

Kvadratni izgled paketa predstavlja četverostruki plosnati uređaj s metalnim vodovima koji se protežu sa sve četiri strane tijela.Brojevi pribadača raspoređeni su uzastopno po obodu, počevši od pribadače 1 u gornjem lijevom kutu i nastavljajući duž svake strane redom dok se posljednje pribadače ne pojave na preostalim rubovima.Kutni indikatori označavaju ključne orijentacijske točke koje se koriste za ispravno postavljanje uređaja na tiskanu ploču.Središnje područje sadrži identifikacijske oznake uređaja povezane s obitelji programabilne logike MAX 7000A.Razmak između izvoda i simetrični raspored podržavaju površinsku montažu i omogućuju svakom vanjskom pinu da se poveže s usmjeravanjem signala na ploči.

Primjer spajanja EPM7128ATC100-10

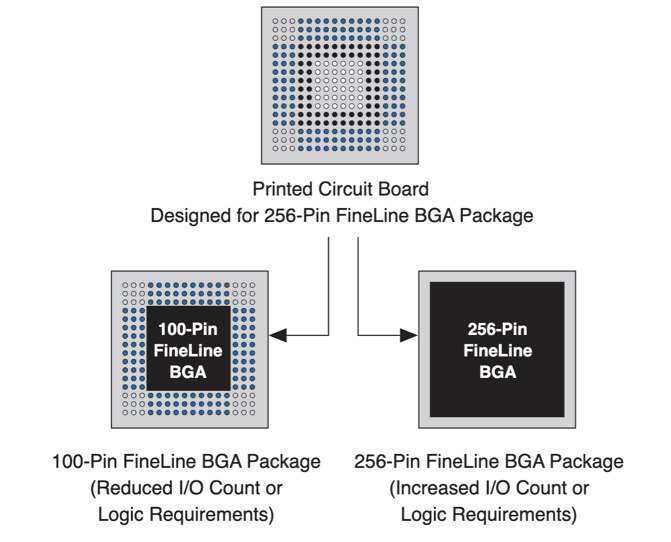

Raspored pinova demonstrira zajednički raspored tiskane ploče koja podržava više veličina paketa FineLine BGA.Dizajn središnje ploče izvorno pripremljen za 256 pinski FineLine BGA otisak prikazan je s gustom mrežom lokacija kuglica za lemljenje.Raspored omogućuje postavljanje manjeg 100 pinskog FineLine BGA uređaja unutar istog polja pinova uz održavanje kompatibilnih veza za usmjeravanje.Vanjski položaji kuglica ostaju neiskorišteni kada se instalira manji paket, dok se puna rešetka koristi za veći uređaj.Ovaj raspored omogućuje dizajn jedne ploče za podršku uređajima s različitim ulazno-izlaznim brojevima ili logičkim zahtjevima bez mijenjanja izgleda PCB-a.

Značajke EPM7128ATC100-10

Programabilna logička arhitektura

Uređaj koristi programabilnu logičku strukturu temeljenu na makroćeliji koja omogućuje konfiguraciju digitalnih sklopova nakon proizvodnje.Svaka makroćelija može implementirati kombinacijsku logiku ili registrirane logičke funkcije, dajući dizajnerima fleksibilnost pri izgradnji kontrolnih staza, logike usmjeravanja signala i vremenskih krugova.Ova arhitektura omogućuje integraciju nekoliko diskretnih logičkih funkcija u jedan uređaj uz zadržavanje predvidljivog logičkog ponašanja.

Blokovi niza strukturirane logike

Interni logički resursi organizirani su u blokove logičkog niza koji grupiraju makroćelije i dijele resurse usmjeravanja.Ovaj raspored pojednostavljuje unutarnju distribuciju signala i pomaže u održavanju stabilnog logičkog rada u cijelom uređaju.Signali se mogu usmjeravati između blokova putem interne mreže koja podržava složene digitalne logičke aranžmane.

Široka ulazna i izlazna povezivost

Do osamdeset četiri ulazna i izlazna pina omogućuju uređaju izravno povezivanje s više digitalnih signala u ugrađenom sustavu.Ovi pinovi se mogu konfigurirati za ulazni, izlazni ili dvosmjerni rad, ovisno o zahtjevima dizajna.Ova fleksibilnost omogućuje uređaju upravljanje komunikacijom između procesora, memorijskih uređaja i perifernih logičkih sklopova.

Brzi logički odgovor

Uređaj podržava odgodu propagacije do deset nanosekundi, omogućujući odgovorno ponašanje digitalne logike.Ova vremenska izvedba podržava kontrolne funkcije koje zahtijevaju dosljedno prebacivanje signala i pouzdanu sinkronizaciju s drugim digitalnim komponentama u sustavu.

Električni reprogramabilna logika

Konfiguracija se pohranjuje korištenjem električni izbrisive programabilne tehnologije koja omogućuje ažuriranje logike uređaja kada se promijene zahtjevi sustava.Dizajneri mogu modificirati digitalnu logiku tijekom razvoja ili održavanja sustava bez zamjene hardverske komponente.

Rad na niskom naponu

Rad unutar raspona napajanja od tri volta do tri zarez šest volta omogućuje uređaju integraciju s mnogim modernim digitalnim sustavima.Ovaj raspon napona podržava stabilne logičke razine uz održavanje kompatibilnosti s uobičajenim standardima digitalnog sučelja.

Kompaktni paket za površinsku montažu

Uređaj se isporučuje u tankom četverostrukom ravnom paketu od sto pina dizajniranom za montažu na površinu.Kompaktan otisak paketa pomaže u očuvanju prostora na ploči i podržava automatizirane proizvodne procese koji se koriste u modernoj elektroničkoj proizvodnji.

Mogućnost integrirane digitalne kontrole

Kombinacija programibilne logike, fleksibilnog usmjeravanja i konfigurabilnih ulaznih i izlaznih veza omogućuje uređaju izvođenje različitih zadataka digitalne kontrole.Može zamijeniti višestruke diskretne logičke sklopove uz održavanje stabilnog ponašanja signala preko ugrađenih elektroničkih dizajna.

EPM7128ATC100-10 Tehničke specifikacije

Svojstvo proizvoda	Vrijednost atributa
Proizvođač	Altera (Intel)
Napon napajanja - interni	3V ~ 3,6V
Paket uređaja dobavljača	100-TQFP (14x14)
serije	MAX® 7000A
Programabilni tip	EE PLD
Paket / Kutija	100-TQFP
Paket	Bulk
Radna temperatura	0°C ~ 70°C (TA)
Broj makroćelija	128
Broj logičkih elemenata/blokova	8
Broj I/O	84
Broj vrata	2500
Vrsta montaže	Površinska montaža
Vrijeme odgode tpd(1) Max	10 ns
Osnovni broj proizvoda	EPM7128
RoHs status	RoHS nije usklađen
Razina osjetljivosti na vlagu (MSL)	3 (168 sati)
Status REACH	REACH Bez utjecaja
ECCN	EAR99
HTSUS	8542.39.0001

Blok dijagram uređaja EPM7128ATC100-10

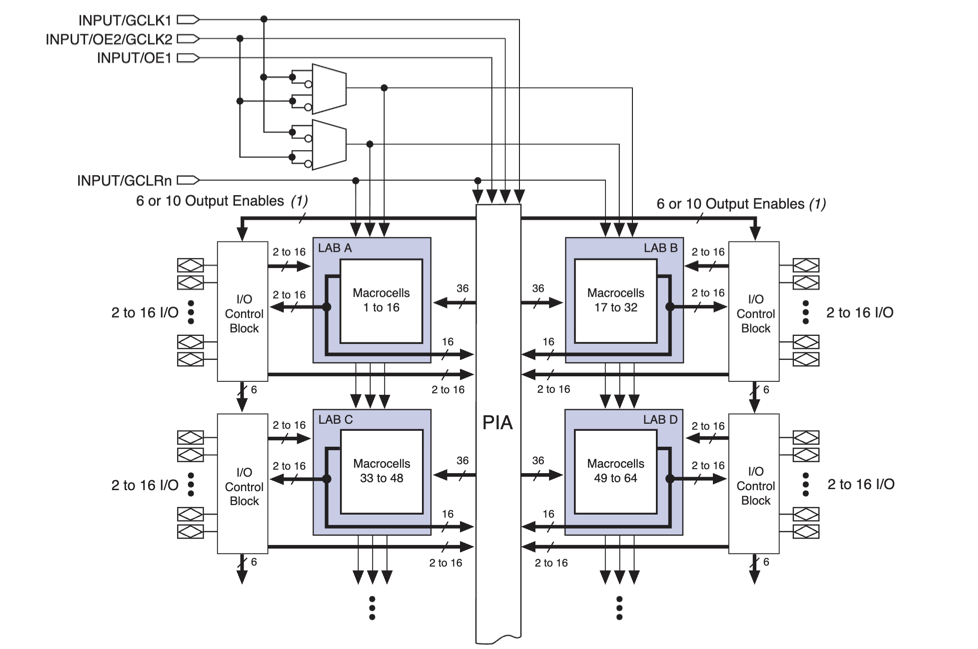

Dijagram ilustrira internu logičku arhitekturu koju koriste MAX 7000A CPLD uređaji kao što je EPM7128ATC100-10.Struktura je organizirana oko višestrukih blokova logičkog niza označenih kao LAB A, LAB B, LAB C i LAB D, od kojih svaki sadrži grupe makroćelija koje implementiraju programabilne logičke funkcije.Ove makroćelije podržavaju kombinacionu logiku i registrirane logičke operacije unutar uređaja.Blokovi logičkog niza povezani su preko središnjeg programabilnog niza međuspoja koji usmjerava signale između logičkih sekcija.Svaki blok logičkog niza povezuje se s IO kontrolnim blokom koji upravlja ulaznim i izlaznim pinovima uređaja.Globalni kontrolni signali uključujući ulaze takta, signale za omogućavanje izlaza i globalne čiste ulaze ulaze s vrha arhitekture i distribuiraju kontrolne signale preko unutarnje logičke strukture za koordinaciju rada uređaja.

Makroćelija od EPM7128ATC100-10

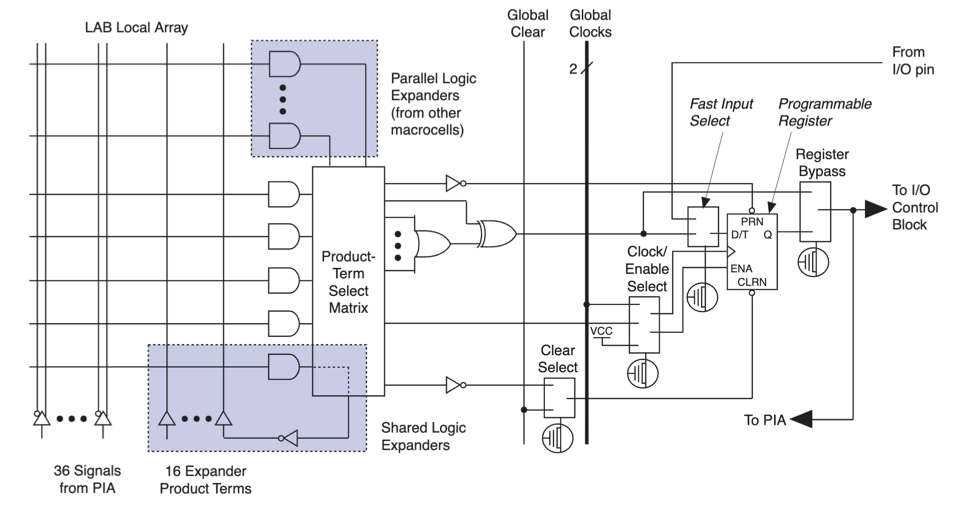

Logički signali ulaze u makroćeliju iz programabilnog interkonekcijskog niza kroz trideset šest linija za usmjeravanje spojenih na lokalni LAB niz.Matrica za odabir izraza proizvoda kombinira ove signale s do šesnaest izraza proizvoda za proširenje kako bi se stvorile programabilne logičke funkcije.Paralelni logički ekspanderi dopuštaju dodatne termine iz susjednih makroćelija, dok zajednički logički ekspanderi distribuiraju dodatne termine proizvoda po bloku logičkog niza kako bi povećali logički kapacitet.Izlazni putovi dovode do programabilnog registra koji radi s globalnim satom i čistim kontrolnim linijama, dopuštajući registrirani ili izravan kombinacijski izlaz.Put odabira brzog ulaza prihvaća signale s vanjskog IO pina, a put premosnice registra omogućuje prolaz signala bez taktirane memorije.Konačni izlazni signali se usmjeravaju ili na IO kontrolni blok za vanjske pinove ili natrag u Programabilni interkonekcijski niz za interno usmjeravanje signala.

Primjene EPM7128ATC100-10

Ugrađena kontrolna logika sustava

Programabilni logički uređaji kao što je ovaj često se koriste za implementaciju prilagođene upravljačke logike unutar ugrađenih sustava.Može koordinirati vremenske odnose između procesora, senzora i komunikacijskih uređaja dok održava stabilan protok signala kroz sustav.

Upravljači za industrijsku automatizaciju

Oprema za automatizaciju često zahtijeva namjensku logiku za upravljanje senzorima, relejima i signalima aktuatora.Uređaj se može programirati za upravljanje kontrolnim sekvencama, sigurnosnim provjerama i zadacima usmjeravanja signala koji se koriste u automatiziranim strojevima i nadzornim sustavima.

Logika telekomunikacijskog sučelja

Komunikacijska oprema koristi programabilnu logiku za upravljanje usmjeravanjem signala između procesora i sklopova sučelja.Uređaj može podržavati digitalno prebacivanje, rukovanje protokolom i kondicioniranje signala koji pomažu u održavanju pouzdane komunikacije između komponenti sustava.

Upravljački krugovi potrošačke elektronike

Digitalni potrošački proizvodi često se oslanjaju na kompaktne logičke uređaje za koordinaciju internih operacija.Uređaj može upravljati mjerenjem vremena, obradom ulaza i kontrolom signala unutar elektroničkih proizvoda kao što su multimedijska oprema, kućna elektronika i periferni uređaji.

Usmjeravanje digitalnog signala i upravljanje sučeljem

Sustavi koji kombiniraju više digitalnih podsustava zahtijevaju kontrolirano usmjeravanje signala između komponenti.Programabilna logička struktura omogućuje dizajnerima stvaranje prilagođene logike usmjeravanja koja usmjerava signale između memorije, procesora i vanjskih sučelja.

Implementacija stroja stanja

Mnogi elektronički sustavi oslanjaju se na automate stanja za upravljanje operativnim sekvencama.Uređaj može implementirati ove kontrolne strukture temeljene na stanju koristeći programabilne logičke staze koje odgovaraju na ulazne uvjete i vremenske događaje.

Zamjena za diskretne logičke komponente

Nekoliko zasebnih logičkih vrata i upravljačkih krugova često se mogu konsolidirati u jedan programabilni uređaj.Ovaj pristup smanjuje složenost ploče, a istovremeno dopušta prilagođavanje logičkog ponašanja putem ažuriranja konfiguracije kada se promijene zahtjevi sustava.

Prednosti i nedostaci EPM7128ATC100-10

Prednosti

• Fleksibilna programabilna logika omogućuje dizajnerima implementaciju prilagođenih digitalnih sklopova

• Brži razvojni ciklus u usporedbi s uređajima s fiksnom logikom

• Kompaktna integracija više logičkih funkcija unutar jednog uređaja

• Pouzdan rad s relativno malim kašnjenjem širenja za logičke zadatke upravljanja

• Podržava višestruke ulazne i izlazne veze putem 84 I/O pina

• Reprogramabilna arhitektura omogućuje ažuriranje dizajna tijekom razvoja

• Prikladno za zamjenu nekoliko diskretnih logičkih sklopova u ugrađenim sustavima

Nedostaci

• Niža gustoća logike u usporedbi s modernim FPGA uređajima

• Ograničeni interni resursi u odnosu na novije programabilne logičke obitelji

• Ograničeno područje radne temperature u usporedbi s uređajima industrijske razine

• Verzija koja nije usklađena s RoHS-om može ograničiti upotrebu u nekim modernim dizajnima usklađenim s okolišem

EPM7128ATC100-10 Alternative

Broj dijela	Proizvođač	Ključne značajke	Slučaj/napomene
EPM7128ATC100-12F	Altera	CPLD iz obitelji MAX 7000A sa 128 makroćelija i otprilike 2500 upotrebljivih logičkih vrata.Koristi električki brisivu programabilnu logičku tehnologiju i 100-pinski TQFP paket s mnogo programabilnih I/O veza.	Koristi se za digitalnu upravljačku logiku, logiku sučelja sabirnice i logiku spajanja sustava gdje se nekoliko digitalnih funkcija mora implementirati u jedan programabilni uređaj.
EPM7128ATC100-6	Altera	CPLD veće brzine iz arhitekture MAX 7000A.Omogućuje programabilne makroćelije, interne resurse za usmjeravanje i fleksibilne digitalne ulazne i izlazne pinove.	Prikladno za vremenski osjetljivu digitalnu logiku, upravljanje sučeljem i ugrađene upravljačke sustave koji zahtijevaju brži logički odgovor.
EPM7128ATC144-10	Altera	CPLD uređaj koji koristi arhitekturu MAX 7000A s trajnom konfiguracijskom memorijom i većim paketom koji podržava više I/O veza za integraciju digitalnog sustava.	Uobičajeno u industrijskim kontrolnim pločama, komunikacijskom hardveru i programabilnim logičkim kontrolnim zadacima gdje se moraju rukovati dodatnim vanjskim signalima.

O Alteri (Intel)

Altera je bila poluvodička tvrtka poznata po razvoju programabilnih logičkih uređaja koji se koriste u digitalnim sustavima i ugrađenoj elektronici.Tvrtka se specijalizirala za programibilne polja vrata i složene programabilne logičke uređaje koji dizajnerima omogućuju implementaciju prilagođenih digitalnih sklopova unutar jedne komponente.Njegove obitelji proizvoda naširoko su se koristile u komunikacijskoj opremi, računalnim platformama, industrijskim sustavima upravljanja i potrošačkoj elektronici.U 2015. tvrtka je postala dio Intela, gdje se njegove programabilne logičke tehnologije nastavljaju razvijati i integrirati u podatkovne centre, umrežavanje i ugrađene računalne platforme.

Zaključak

EPM7128ATC100-10 je programabilni logički uređaj dizajniran za rukovanje podesivim digitalnim kontrolnim zadacima u elektroničkim sustavima.Kombinira 128 makroćelija i unutarnju strukturu usmjeravanja koja vam omogućuje da izgradite prilagođene logičke funkcije unutar jednog kompaktnog čipa.Uređaj organizira svoje logičke resurse kroz blokove logičkog niza koji se povezuju kroz programabilnu mrežu usmjeravanja.Njegova konfiguracija pinova i kompaktni TQFP paket podržavaju dizajn površinske montaže koji se koristi u modernim tiskanim pločama.Ovaj uređaj možete koristiti za upravljanje usmjeravanjem signala, logičkim slijedom i kontrolnim funkcijama u mnogim digitalnim aplikacijama.Ova fleksibilnost pomaže pojednostaviti dizajn strujnog kruga, a istovremeno održava ponašanje sustava predvidljivim.
