EPM7160ELC84-15: podatkovni list, značajke, pinout, programiranje i aplikacije

Ovaj vodič govori o EPM7160ELC84-15, posebnom čipu koji pomaže u izgradnji prilagođenih digitalnih logičkih krugova.Možete ga programirati pomoću JTAG veze, pa čak i ažurirati dok je već instaliran u vašem sustavu.Također ima sigurnosne značajke za zaštitu vašeg dizajna.Ovaj članak objašnjava sve o čipu, uključujući njegov izgled PIN -a, značajke, upotrebu i kako ga programirati.Bez obzira radite li na strojevima, automobilima ili mrežnoj opremi, ovaj vodič pomaže vam razumjeti zašto je ovaj čip koristan.

Katalog

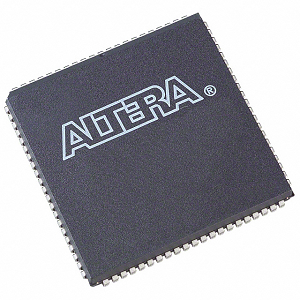

EPM7160ELC84-15 Pregled

A EPM7160ELC84-15 dio je Intelove serije CPLD-ova Max 7000, koji koriste ALTERA-jevu naprednu max arhitekturu druge generacije.Ovi uređaji, proizvedeni vrhunskim CMOS tehnologijom, prilagođeni su implementacijama digitalnih logičkih krugova visoke gustoće i visokih performansi.Ovaj model sadrži 160 makrocelija i pruža otprilike 3.200 upotrebljivih vrata, prilagođavajući potrebe složenih digitalnih sustava.Radi na 5V opskrbi, s tipičnim kašnjenjem od pin-pina od 15 ns, omogućavajući brzinu brojača do 175,4 MHz, osiguravajući brzu obradu signala i učinkovite performanse sustava.Ovaj CPLD podržava i programiranje u sustavu i reprogramiranje putem integriranog JTAG sučelja, koje je u skladu s IEEE STD.1149.1, Povećavanje fleksibilnosti i jednostavne ažuriranja nakon instalacije.Također nudi sigurnosnu značajku bita za sprečavanje neovlaštenog kopiranja podataka o konfiguraciji, vrijedan dodatak za zaštitu intelektualnog vlasništva.

Ako želite osigurati sve što vam je potrebno, sada je savršeno vrijeme za malu narudžbu s nama.Spremni smo vam pomoći da uštedite vrijeme, smanjite troškove i dobijete upravo ono što vam treba.

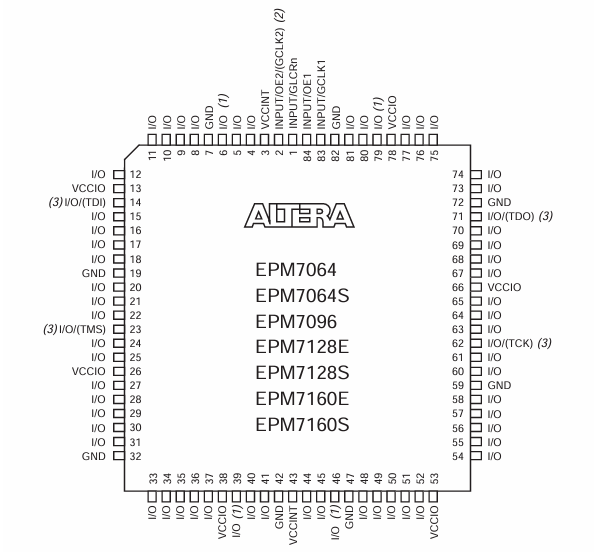

EPM7160ELC84-15 PINOUT DIJAGRAM

Dijagram pinout -a za EPM7160ELC84-15 Uređaj ilustrira fizički izgled i funkcionalnost njegovih 84 pina u PLCC (plastični olovni nosač čipova).Dijagram prikazuje kvadratnu konfiguraciju, gdje je svakom pinu dodijeljena određena naljepnica koja ukazuje na njegovu funkciju, poput I/O (ulaz/izlaz), GND (tlo), ili VCCIO (Napon napajanja za I/O).Igle označene kao I/O Predstavljaju konfigurabilne digitalne ulazne ili izlazne linije, koje se koriste za sučelje s drugim uređajima u krugu. VCCIO igle napaja napon do I/O banke, i GND Igle pružaju referencu na zemlju.Posebne igle za funkcije uključuju TDI,, Tdo,, TMS, i TCK, koji se koriste za Jitag Programiranje i testiranje graničnog skeniranja.Uz to, igle poput Ulaz1/clk1 i Ulaz2/clk2 označeni su ulazi sata ili upravljačkih signala za unutarnje vrijeme logike.

EPM7160ELC84-15 CAD modeli

EPM7160ELC84-15 simbol

EPM7160ELC84-15

EPM7160ELC84-15 3D model

EPM7160ELC84-15

• Logika visoke gustoće: EPM7160ELC84-15 nudi 160 makrocela i otprilike 3.200 upotrebljivih vrata, što ga čini vrlo prikladnim za složene digitalne dizajne.Ova gustoća omogućava integraciju više funkcija u jedan uređaj, što olakšava kompaktniji i učinkovitiji dizajn kruga.

• Brza izvedba: S maksimalnim kašnjenjem širenja od 15 ns i mogućnošću podržavanja radnih frekvencija do 100 MHz, ovaj CPLD osigurava brzu obradu signala i velike brzine za vremenski osjetljive aplikacije.

• Programabilnost u sustavu (ISP): S ugrađenim IEEE std.1149.1 (JTAG) sučelje, uređaj podržava programiranje u sustavu.Ova sposobnost omogućava da se uređaj programira i reprogramira nakon instalacije, pružajući fleksibilnost za ažuriranja i promjene funkcionalnosti bez potrebe za fizičkom zamjenom.

• Multivolt ™ I/O sučelje : Multivolt I/O sučelje podržava različite radne napone, čineći CPLD kompatibilno s 5,0 V, 3,3 V i 2,5 V logičke razine.Ova značajka omogućuje da se uređaj koristi u mješovitim naponskim sustavima, povećavajući njegovu prilagodljivost različitim elektroničkim okruženjima.

• Fleksibilna I/O konfiguracija: Pruža 64 programabilne I/O igle koje nude svestrane mogućnosti povezivanja.Ova je fleksibilnost važna za aplikacije koje zahtijevaju različite ulazne/izlazne konfiguracije, podržavajući širok raspon povezivanja i funkcionalnosti.

• Memorija temeljena na eepromu: Koristeći EEPROM tehnologiju za pohranu konfiguracije, CPLD se može reprogramirati do 100 puta.Ova nehlapljiva memorija osigurava da uređaj zadržava svoju konfiguraciju čak i nakon ciklusa napajanja za pouzdanost i jednostavnost održavanja.

• Sigurnosne značajke: Uređaj uključuje sigurnosni zalogaj koji sprečava neovlašteni pristup programiranoj logici, zaštitu intelektualnog vlasništva i sprečavanje neovlaštenja, što je dobro za aplikacije u okruženjima osjetljivim na sigurnost.

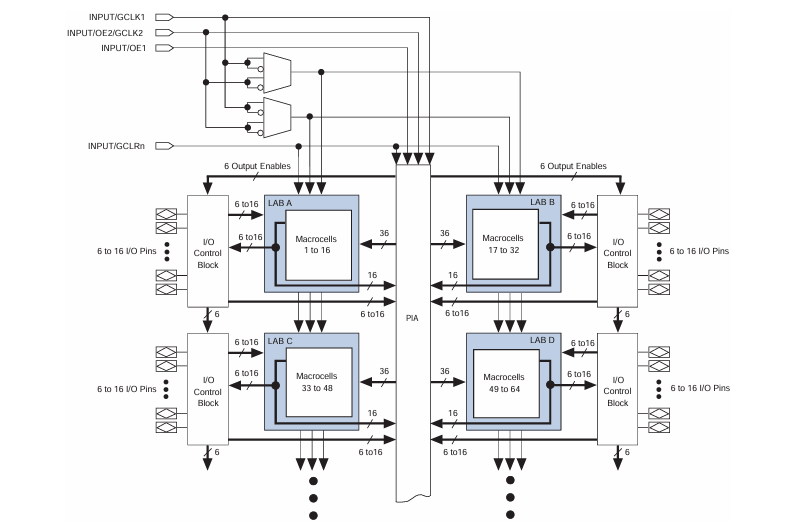

EPM7160ELC84-15 Blok dijagram

Blok dijagram EPM7160ELC84-15, predstavlja dobro strukturiranu unutarnju arhitekturu sastavljenu od četiri Logički blokovi (laboratoriji) označen A,, B,, C, i D.Svaki laboratorij sadrži 16 makrocela, čineći ukupno 64 makrocele, koje su građevinske jedinice za stvaranje logičkih funkcija.Ove makrocele mogu implementirati kombinacijsku ili registriranu logiku koristeći programabilne interkonekcije i kontrolne signale.U sredini, Programirajuća interkonektivna niz (PIA) služi kao komunikacijska okosnica, omogućavajući fleksibilno usmjeravanje signala između Laboratorij i I/O igle.Svaki se laboratorij povezuje s PIA s 36 ulaznih linija i 16 izlaznih linija, osiguravajući visok stupanj logičke međusobne povezanosti.Oko periferije, I/O upravljački blokovi Upravljajte ulaznim i izlaznim signalima, nudeći između 6 do 16 I/O pinova po strani, koji se izravno sučeljaju s vanjskim sustavom.Također prikazuje globalne kontrolne signale poput Clock (GCLK1, GCLK2), Output Enable (OE1) i CLEAR (GCLRN) distribuiranih u sve laboratorije radi sinkronizirane i centralizirane logičke kontrole.Ovi se signali mogu usmjeriti kroz multipleksere kako bi se osigurala fleksibilnost i učinkovitost dizajna.

EPM7160ELC84-15 Specifikacije

Tip	Parametar
Proizvođač	Altera/Intel
Niz	Max® 7000
Pakiranje	Cijev
Status dijela	Zastario
Programirajuća vrsta	EE PLD
Vrijeme odgode tpd (1) max	15 ns
Napon napona - unutarnji	4.75V ~ 5.25V
Broj logičkih elemenata/blokova	10
Broj makrocela	160
Broj vrata	3200
Broj I/O	64
Radna temperatura	0 ° C ~ 70 ° C (TA)
Montažni tip	Površinski nosač
Paket / slučaj	84-lcc (J-Lead)
Paket uređaja dobavljača	84-plcc (29.31x29.31)
Broj osnovnog proizvoda	EPM7160

EPM7160ELC84-15 Aplikacije

Industrijska automatizacija

U industrijskoj automatizaciji, EPM7160ELC84-15 koristi se za kontrolu logike unutar programabilnih logičkih kontrolera (PLC), kontrolera motora i sučelja senzora.Njegova sposobnost rukovanja složenim logičkim operacijama i brzim prebacivanjem I/O -a čini je idealnim za zadatke automatizacije koji zahtijevaju preciznu kontrolu i vrijeme.

Ugrađeni sustavi

Ovaj CPLD koristan je u ugrađenim sustavima u kojima su važni prostor i učinkovitost energije.Nalazi aplikacije u robotici, uređajima Internet of Things (IoT) i potrošačkoj elektronici, gdje njegova programabilnost omogućava prilagodbu i prilagodljivost određenim funkcionalnim zahtjevima.

Telekomunikacija

Uređaj se koristi u telekomunikacijskoj opremi kao što su usmjerivači i prekidači za upravljanje vremenskim vremenom, usmjeravanjem podataka i rukovanju protokolom.Njegove velike performanse i sposobnost rada na različitim razinama napona čine ga prikladnim za mrežnu infrastrukturu koja zahtijeva pouzdanost i visoku propusnost podataka.

Automobilska elektronika

Unutar automobilskog sektora, EPM7160ELC84-15 podržava aplikacije u info-zabavnim sustavima, modulima za upravljanje tijelom i jedinicama za upravljanje motorom.Robusnost i podrška CPLD -a za širok raspon ulaznih/izlaznih napona omogućuju mu pouzdano u zahtjevnim uvjetima automobilskog okruženja.

Medicinski uređaji

CPLD se također primjenjuje u tehnologiji medicinskih uređaja, posebno u dijagnostičkoj opremi i sustavima praćenja pacijenata.Njegove sigurnosne značajke i stabilan rad u različitim uvjetima okoliša osigurava da može i sigurno i učinkovito podnijeti osjetljive i zdravstvene aplikacije.

EPM7160ELC84-15 slični dijelovi

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Koraci programiranja

Programiranje EPM7160ELC84-15, CPLD iz Intelove serije Max 7000, uključuje strukturirani postupak kako bi se osiguralo funkcioniranje uređaja prema specifikacijama.Evo koraka koji su uključeni u programiranje ovog CPLD -a:

1. Unos dizajna: Započnite pomoću jezika hardverskog opisa (HDL) kao što su VHDL ili Verilog ili grafički alat za shematsko snimanje za stvaranje vašeg digitalnog logičkog dizajna.Ovaj početni korak postavlja temelj za funkcionalnost koju želite implementirati u CPLD.Upotrijebite softver za dizajn kompatibilan s serijom Max 7000, kao što je Altera Quartus II ili Max+Plus II, koji pruža alate za kodiranje, sastavljanje i simulaciju vašeg dizajna.

2. Kompilacija i simulacija: Sastavite svoj dizajn kako biste preveli HDL kôd ili shematski u binarni format koji CPLD može izvršiti.Ovaj korak također provjerava bilo kakve pogreške u sintaksima i osigurava da logika ispunjava zahtjeve za dizajnom.Simulirajte sastavljeni dizajn kako biste potvrdili njegovu funkcionalnost.To uključuje pokretanje testnih slučajeva prema dizajnu kako bi se provjerila njegova logika i vrijeme, osiguravajući da se ponaša onako kako se očekuje prije nego što se programira na fizički uređaj.

3. Postavljanje hardvera za programiranje: Povežite EPM7160ELC84-15 na odgovarajući programski hardver.To bi moglo uključivati ​​postavljanje JTAG sučelja s uređajima kao što su ByteBlasterMV, MasterBlaster ili USB-Blaster.Provjerite je li CPLD pravilno napajanje i postavljen u ispravnom načinu konfiguracije za programiranje, obično koristeći napajanje 5.0 V.

4. Proces programiranja: Otvorite softver za programiranje (poput Quartus II programera) i konfigurirajte ga za prepoznavanje EPM7160ELC84-15 putem JTAG sučelja.Umetnite odgovarajuću programsku datoteku (.pof ili .sof) u softver.Te datoteke sadrže sastavljene podatke o dizajnu potrebne za konfiguriranje CPLD -a.Izvršite naredbu programiranja unutar softvera za prijenos dizajna na CPLD.Pratite postupak za sve pogreške i potvrdite uspješan završetak programiranja.

5. Provjera: Jednom kada je programiranje dovršeno, provedite postupak provjere kako biste osigurali da CPLD djeluje ispravno unutar svoje namjeravane aplikacije.To može uključivati ​​provođenje testova graničnog skeniranja ili testova funkcionalnosti unutar stvarnog sustava u kojem se provodi CPLD.Provjerite jesu li sve funkcionalnosti izvedene kao što je dizajnirano i da li uređaj pravilno komunicira s drugim komponentama u sustavu.

EPM7160ELC84-15 Prednosti

Ekonomičnost

EPM7160ELC84-15 je isplativo rješenje za potrebu složenih logičkih mogućnosti bez visoke cijene povezane s novijim CPLD-ovima ili FPGAS-om.To ga čini atraktivnim za proračunske projekte i za obrazovne ili male industrijske aplikacije.

Nehlapljiva konfiguracija

Koristeći EEPROM tehnologiju, EPM7160ELC84-15 zadržava svoju programiranu konfiguraciju čak i kad je snaga isključena.Ova nehlapljivost osigurava pouzdanost i dosljednost uređaja u performansama u ciklusima snage, uklanjajući potrebu za vanjskim nehlapljivim memorijskim komponentama.

Širok raspon radnog napona

Uređaj podržava širok raspon napona od 4,75 V do 5,25 V, prilagođavajući različite napajanja i osiguravajući kompatibilnost sa starijim i novijim dizajnom sustava.Ova svestranost je korisna u okruženjima mješovitog napona u kojima komponente sustava ne mogu dijeliti iste standardne razine napona.

Pouzdana performansi

Uređaj nudi pouzdane performanse s kašnjenjem širenja od 15 ns i podrškom za radne frekvencije do 100 MHz.To osigurava pravovremenu i učinkovitu obradu logičkih operacija, što ga čini prikladnim za vremenski osjetljive aplikacije u telekomunikacijama, automobilskoj elektronici i industrijskim upravljačkim sustavima.

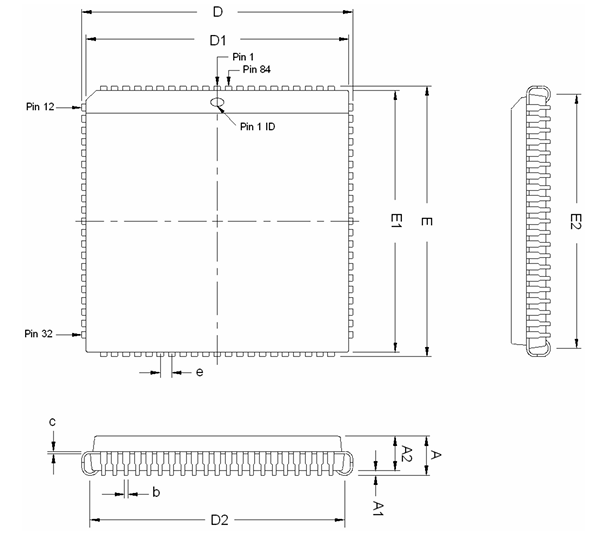

EPM7160ELC84-15 Dimenzije pakiranja

Tablica dimenzije obrisa paketa

Simbol	Centimetar
	Min.	NOM.	Maksimum
A	0,165	0,172	0,18
A1	0,02	-	-
A2	0,150 TIP
D	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
b	0,013	-	0,021
c	0,008 tip
e	0,050 tipka

Obris paketa

EPM7160ELC84-15 Proizvođač

EPM7160ELC84-15 proizvodi Intel Corporation, globalni lider u tehnologiji poluvodiča.Izvorno razvijen od strane Altera, ovaj CPLD postao je dio Intelovog portfelja proizvoda nakon stjecanja Altera u 2015. godini. Od tada Intel je nastavio podržavati seriju Max 7000, uključujući EPM7160ELC84-15, pod njegovom programiranim rješenjima.Intelovo upravljanje osigurava da uređaj ima koristi od njihovih naprednih proizvodnih standarda, dugoročne pouzdanosti i podrške za dokumentaciju.Iako je sada klasificirano kao zastarjelo, Intelovo nasljeđe u programabilnim logičkim uređajima poput EPM7160ELC84-15 i dalje služi u naslijeđenim sustavima i specijaliziranim aplikacijama širom svijeta.

Zaključak

EPM7160ELC84-15 stoji kao vrlo sposoban CPLD prilagođen inženjerima i dizajnerima sustava koji traže ekonomičnu logičku integraciju s fleksibilnom programabilnošću.Njegova memorija koja se temelji na EEPROM-u, brzo kašnjenje širenja i kompatibilnost s više razina napona čine ga snažnim za različita elektronička okruženja.Podržana Intelovom proizvodnom naslijeđem i izgrađenom s značajkama poput višestrukog I/O i JTAG usklađenosti, uređaj i dalje služi u naslijeđenim i specijaliziranim sustavima unatoč zastareli.Bilo da radite u industrijskoj automatizaciji, ugrađenim aplikacijama ili telekomunikacijskom infrastrukturi, EPM7160ELC84-15 pruža pouzdane performanse i dugoročnu vrijednost.

Podatkovni list pdf

EPM7160ELC84-15 podatkovne liste:

2.73khz.pdf

EOL 01/prosinac/2016.pdf

EOL 21/studeni/2016.pdf

Softverski disk 06/studeni/2020.pdf

Cilindrični držači baterija.pdf

Max 7000.pdf

84plcc pkg info.pdf
