EPM7256SQC208-10 Vodič: Značajke, pinout, programiranje, aplikacije i podatkovni list

Ovaj se vodič odnosi na EPM7256SQC208-10, vrstu programabilnog čipa koji je napravio Intel (izvorno od strane Altera).Dolazi iz obitelji Max® 7000S i poznat je po tome što je brz, pouzdan i jednostavan za programiranje dok je već unutar uređaja.Ovaj članak objašnjava što čip radi, kako djeluje, gdje se koristi i zašto je odličan izbor ako vam je potreban snažan i fleksibilan logički uređaj za vaš projekt.

Katalog

EPM7256SQC208-10 Pregled

A EPM7256SQC208-10 dio je Intelove (ranije Altera) Max® 7000S obitelj, visoko performansa CPLD raspon poznat po snažnoj mogućnosti programabilnosti i logičke optimizacije.Ovaj se model može pohvaliti oko 5000 upotrebnih vrata i uključuje 256 makrocela, smještenih u 208-pinskom plastičnom quad ravnom paketu (PQFP).Djeluje na frekvenciji do 128,2 MHz i podržava 5,0 V radni napon, s maksimalnim kašnjenjem širenja od 7,5 ns i radnom temperaturnom stropom od +70 ° C.Ključna značajka je njegova programabilnost u sustavu kroz ugrađeni IEEE STD.1149.1 JTAG sučelje, omogućava dinamičku konfiguraciju.Uređaji Max® 7000S izrađeni su pomoću napredne CMOS tehnologije, nudeći značajke kao što su kašnjenja logike s pin-to-pinom brzinom od 5 ns i kontrafrekvencije dosega do 175,4 MHz.Obitelj predstavlja razne mogućnosti paketa i dizajniran je s programiranim macrocell flip-flopsima koji doprinose značajnim uštedama energije preko 50% smanjenja u nekim slučajevima.Uz to, uključuje sigurnosni bit za zaštitu vlasničkih dizajna.

Ako je vašoj organizaciji potrebno solidno programibilno logičko rješenje, EPM7256SQC208-10 je pouzdan izbor, pa nas danas kontaktirajte kako biste osigurali svoj skupni nalog.

EPM7256SQC208-10 CAD modeli

EPM7256SQC208-10 simbol

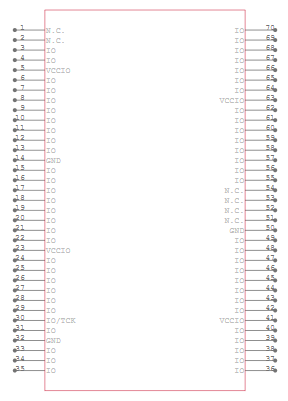

EPM7256SQC208-10

EPM7256SQC208-10 3D model

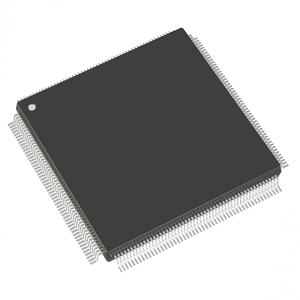

EPM7256SQC208-10

• Visoka gustoća logike: EPM7256SQC208-10 osigurava oko 5000 korisnih vrata i sadrži 256 makrocela.Ovaj visoki logički kapacitet čini ga idealnim za implementaciju složenih kombinacijskih krugova i učinkovite logičke integracije u kompaktnim dizajnima.

• Brza izvedba: S maksimalnom radnom frekvencijom od 128,2 MHz i kašnjenjem širenja od samo 7,5 ns, ovaj CPLD osigurava brzo vrijeme obrade i brzog odziva, dobro za aplikacije velike brzine.

• Programabilnost u sustavu (ISP): Opremljen IEEE std.1149.1 JTAG sučelje, uređaj omogućuje programiranje i testiranje u sustavu bez potrebe za fizičkim uklanjanjem, olakšavajući iterativni razvoj i ažuriranja.

• Napredna arhitektura: Koristeći Max arhitekturu druge generacije Altera i proizvedeno s naprednom CMOS tehnologijom, EPM7256SQC208-10 nudi poboljšane performanse i izdržljivost, osiguravajući pouzdanost u različitim operativnim okruženjima.

• Upravljanje strujom: Uređaj sadrži programibilne načine uštede električne energije koji mogu smanjiti potrošnju energije za preko 50% po makroceli, podržavajući energetski učinkovit dizajn i produljenje trajanja baterije u prijenosnim aplikacijama.

• Sigurnosne značajke: Programirani sigurnosni bit pruža zaštitu od neovlaštenog pristupa i kopiranja vlasničkih dizajna, učinkovito zaštitu intelektualnog vlasništva.

• Široki radni uvjeti: Rad na 5,0 V i sposobna funkcionirati na temperaturama do +70 ° C, ovaj se CPLD prilagođava različitim uvjetima okoliša, što ga čini prikladnim i za industrijsku i komercijalnu primjenu.

• Fleksibilni I/O standardi : Podržava multivolt ™ I/O sučelje, kompatibilne sa sustavima 3,3 V i 5,0 V.Ova fleksibilnost omogućuje bešavnu integraciju s postojećim i novim hardverom, smanjujući složenost i troškove sustava.

• Dizajnerska podrška: EPM7256SQC208-10 podržan je nizom alata za dizajn i programiranjem hardverskih opcija, pojednostavljujući razvojni proces i omogućavajući se fokusiranju na inovacije, a ne na pitanja kompatibilnosti.

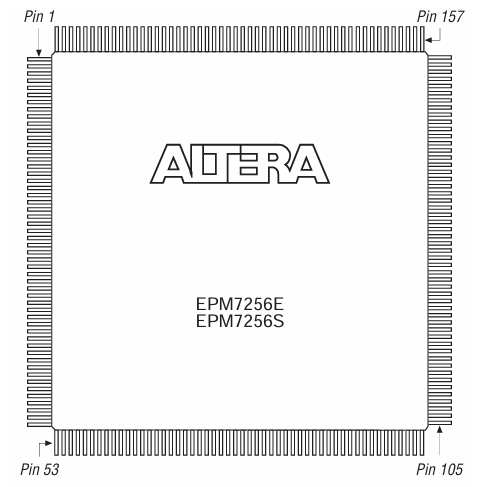

EPM7256SQC208-10 PINOUT DIJAGRAM

Ovaj dijagram prikazuje raspored pina za čip EPM7256SQC208-10 iz Altera.Čip ima 208 igara, raspoređenih na sve četiri strane u kvadratnom obliku.PIN 1 započinje u gornjem lijevom kutu, a brojevi se kreću oko čipa u smjeru suprotnom od kazaljke na satu, niz lijevu stranu, do dna, preko dna do pin 105, prema desnoj strani do pin 157 i natrag u gornji desni.Oznake vam pomažu da znate gdje započeti i kako ispravno postaviti čip na ploču.Naziv u središtu, "EPM7256E / EPM7256S", znači da ovaj izgled djeluje za obje verzije CHIP -a.Ovaj je dijagram važan prilikom povezivanja snage, signala ili programskih linija na čip.

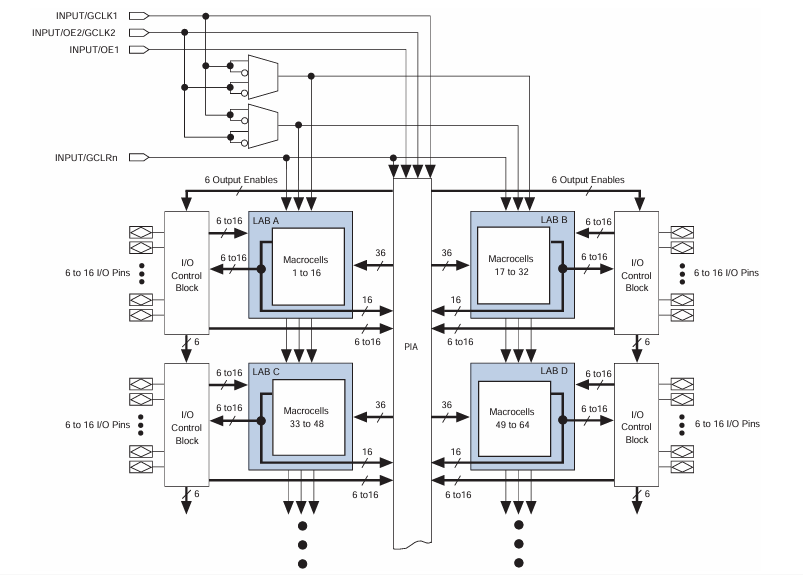

EPM7256SQC208-10 Blok dijagram

Blok dijagram EPM7256SQC208-10 pokazuje kako je čip organiziran za rukovanje zadacima digitalne logike.Ima četiri glavna logička bloka koja se nazivaju laboratorij A, B, C i D. Svaki blok sadrži 16 makrocela, koji su osnovni dijelovi zgrade koji rade logiku.Ukupno, unutar čipa postoje 64 makrocele.Oko ovih logičkih blokova su upravljački blokovi I/O koji povezuju čip s vanjskim svijetom putem ulaznih i izlaznih igle.Svaki upravljački blok upravlja 6 do 16 igara, puštajući signale ulaze ili izlazi iz čipa prema potrebi.

U središtu je programabilni interkonektivni niz (PIA), koji djeluje poput sustava autocesta, puštajući signale da se kreću između logičkih blokova i I/O igle.To vam omogućuje usmjeravanje podataka na bilo koji način koji vam je potreban za vaš dizajn.U gornjem lijevom dijelu dijagram prikazuje neke kontrolne ulaze poput Global Clock (GCLK), Output Enable (OE) i CLEAR (GCLR).Ovi signali pomažu u upravljanju vremenom i ponašanjem logičkih krugova preko čipa.

EPM7256SQC208-10 Specifikacije

Tip	Parametar
Proizvođač	Altera/Intel
Niz	Max® 7000s
Pakiranje	Pladanj
Status dijela	Zastario
Programirajuća vrsta	U sustavu programibilno
Vrijeme odgode tpd (1) max	10 ns
Napon napona - unutarnji	4.75V ~ 5.25V
Broj logičkih elemenata/blokova	16
Broj makrocela	256
Broj vrata	5000
Broj I/O	164
Radna temperatura	0 ° C ~ 70 ° C (TA)
Montažni tip	Površinski nosač
Paket / slučaj	208-bfqfp
Paket uređaja dobavljača	208-PQFP (28x28)
Broj osnovnog proizvoda	EPM7256

EPM7256SQC208-10

Industrijska automatizacija

EPM7256SQC208-10 široko se koristi u industrijskim automatizacijskim sustavima.Njegova visoka logička gustoća i brza performansi omogućuju složene kontrolne zadatke, neprimjetno se međusobno povezuju sa senzorima i pokretačima.Ovaj CPLD idealan je za poboljšanje preciznosti i učinkovitosti u proizvodnim linijama, sustavima za kontrolu procesa i robotskim aplikacijama.

Telekomunikacija

U telekomunikacijama, ovaj CPLD ističe se u upravljanju protokom podataka i integritetu signala u mreži.Podržava funkcije poput pretvorbe signala, usmjeravanja i obrade u prekidačima i usmjerivačima, osiguravajući robusnu i učinkovitu komunikacijsku infrastrukturu.

Automobilski sustavi

U automobilskoj industriji ovaj uređaj doprinosi pouzdanosti i sofisticiranosti sustava kao što su jedinice za upravljanje motorima, infotainment sustavi i tehnologije pomoći vozaču.Njegova robusna performansi u različitim uvjetima čini ga prikladnim za sigurnosno kritične primjene.

Medicinski uređaji

Preciznost i programabilnost EPM7256SQC208-10 čine ga vrijednim u medicinskoj opremi, gdje su važni točni kontrolni i pouzdani rad.Koristi se u uređajima za praćenje vitalnosti pacijenata, upravljanje dijagnostičkim instrumentima i automatizaciju isporuke liječenja.

Zrakoplovstvo i obrana

U zrakoplovnim i obrani, EPM7256SQC208-10 koristi se u sustavima koji zahtijevaju visoku razinu pouzdanosti i performansi, poput satelitske komunikacije, navigacijskih pomagala i vojne kontrole hardvera.Njegova sposobnost djelovanja u ekstremnim uvjetima je korisna.

Obrazovne i istraživačke institucije

Ovaj CPLD je također popularan u obrazovnim postavkama i istraživačkim projektima, gdje njegova reprogramiranost i fleksibilnost olakšavaju eksperimentiranje i učenje u digitalnom dizajnu i elektronici.Omogućuje učinkovito prototip i testiranje različitih logičkih dizajna.

EPM7256SQC208-10 slični dijelovi

• Epm7256erc208-12

• EPM7256SQC208-15

• EPM7256EQC160-20

EPM7256SQC208-10 Koraci programiranja

1. Unesite ISP način

Ovaj je početni korak važan jer prelazi CPLD iz načina rada normalnog rada u način programiranja u sustavu (ISP).To se postiže slanjem određene naredbe putem JTAG sučelja.Tijekom ovog procesa, svi I/O igle CPLD-a su Tri-Outlated (onesposobljeni) kako bi se izbjegli bilo kakva smetnja ili sukoba s drugim komponentama kruga.Prijelaz u ISP način priprema uređaj za sigurno programiranje i traje oko 1 milisekunde.

2. Provjerite ID

Jednom u ISP načinu, sustav provodi provjeru ID -a kako bi se osiguralo da se programira ispravan uređaj.To uključuje čitanje jedinstvenog silicijskog ID uređaja putem sučelja JTAG.Ovaj je korak dobar za provjeru da li će naredbe i podaci za programiranje biti poslani na ispravan uređaj, sprječavajući pogrešno programiranje i potencijalno oštećenje uređaja.

3. Izbrisavanje rasutih

Prije nego što se mogu programirati novi podaci, postojeći podaci unutar CPLD -a moraju se izbrisati.Korak raseljenih brisanja učinkovito uklanja sve programabilne ćelije unutar uređaja.To se postiže prebacivanjem u upute za brisanje, a zatim primjenom 100 milisekundnog impulsa koji briše cijeli čip.Ovaj je korak važan kako bi se osiguralo da nijedna preostala prethodnih konfiguracija ne ometa novi programiranje.

4. Program

Ovaj korak uključuje stvarno programiranje CPLD -a gdje su novi podaci o konfiguraciji upisani u uređaj.Podaci i odgovarajuće adrese prebacuju se u uređaj putem JTAG sučelja.Svaka adresa i par podataka zahtijeva programski impuls kako bi se osiguralo da su podaci ispravno zapisani u nehlapljive memorijske ćelije CPLD-a.Ovaj se korak ponavlja za svaku točku podataka preko memorijske karte uređaja.

5. Provjerite

Poslijeprogramiranje, potrebno je provjeriti jesu li podaci pravilno napisani na uređaj.Ovaj korak provjere uključuje čitanje programiranih podataka sa svake adrese i usporedbu s izvornim ulaznim podacima.Ovaj korak osigurava integritet podataka i potvrđuje da je proces programiranja bio uspješan bez ikakvih pogrešaka.

6. Izlaz iz ISP -a

Posljednji korak u procesu programiranja jest izlazak iz ISP načina i vratiti CPLD u normalan operativni način rada.To se postiže slanjem druge naredbe putem JTAG sučelja.Nakon uspješnog izlaska, I/O pinove se reaktiviraju, a uređaj nastavlja normalnu funkciju.Ovaj korak također traje oko 1 milisekundu.

EPM7256SQC208-10 Prednosti

Nehlapljiva konfiguracija

EPM7256SQC208-10 koristi EEPROM tehnologiju, omogućujući joj trajno pohranjivanje konfiguracije.Ova nehlapljiva priroda znači da uređaj ne treba ponovno učitati svoje podatke o konfiguraciji iz vanjske memorije svaki put kada se napaja.To rezultira bržim vremenima pokretanja i smanjuje ukupnu složenost hardverskog dizajna uklanjanjem potrebe za dodatnim komponentama za pohranu konfiguracije.

Programabilnost u sustavu (ISP)

Jedna od istaknutih značajki EPM7256SQC208-10 je njegova podrška programibilnosti u sustavu.To omogućava da se uređaj programira i reprogramira dok je ugrađen u krajnju primjenu bez potrebe da se fizički ukloni.Ova sposobnost pojednostavljuje ažuriranja i izmjene, pružajući fleksibilnost i jednostavnost upotrebe tijekom razvoja i tijekom životnog ciklusa proizvoda.

Visoka I/O brojanja i logičke gustoće

Uređaj nudi značajnu količinu logičkih resursa i I/O igle, s 256 makrocela i 164 I/O igle korisnika.Ova visoka I/O brojanja i gustoće logike omogućuju integraciju više funkcija u jedan čip, olakšavajući složenije dizajne, uz očuvanje prostora na PCB -u.Ova prednost je korisna u aplikacijama u kojima je prostor odbora na vrhuncu i multifunkcionalnost je važna.

Brzo kašnjenje s pin-utinom

S maksimalnim kašnjenjem od pin-pina od samo 10 ns, EPM7256SQC208-10 može izvesti logičke operacije velike brzine.Ovo brzo vrijeme odziva je izvrsno u aplikacijama koje zahtijevaju brze mogućnosti obrade, poput brze komunikacije ili računanja, osiguravajući da sustav ispunjava stroge kriterije izvedbe.

Široka kompatibilnost napona

EPM7256SQC208-10 dizajniran je tako da bude fleksibilan u smislu kompatibilnosti napona, podržavajući unutarnji rad na 5 V i I/O razine na 3,3 V. Ova mogućnost dvostrukog napona omogućuje uređaju da se lako poveže s 3,3 V i 5 V sustavima, smanjujući potrebe za prevoditeljima razine napona i pojednostavljujućeg sustava.

EPM7256SQC208-10 Dimenzije pakiranja

• Vrsta paketa: 208-BFQFP (plastični quad ravni paket)

• Broj igle: 208 vodiča

• Veličina tijela (l × w): 28 mm × 28 mm

• Montažni stil: Tehnologija površinskog nosača (SMT)

• Olovo: Obično 0,5 mm između igara (standardno za BFQFP)

• Materijal za pakiranje:: Plastika

• Debljina paketa: Otprilike 3,5 mm (malo se razlikuje od proizvođača)

• Toplinske karakteristike: Bez izloženog jastuka;Standardno širenje okoline putem ploče

• Pakiranje ladice: Opskrbljeno u ladicama za rukovanje volumenom i automatizaciju za odabir i mjesta

EPM7256SQC208-10 Proizvođač

EPM7256SQC208-10 izvorno je razvio i proizveo Korporacija alware, vodeći pionir u programabilnim logičkim uređajima poznatim po svojoj seriji CPLD -a Max® 7000S.U 2015. godini Altera je stekao Intel Corporation, jedan od najvećih svjetskih proizvođača poluvodiča.Od akvizicije, Intel je nastavio podržavati i integrirati ALERA -ove CPLD i FPGA Technologies u svojoj Grupi za programiranje Solutions.EPM7256SQC208-10 predstavlja Intelovo nasljeđe u ponudi visokih performansi, u sustavu programabilnih logičkih rješenja prilagođenih širokom rasponu industrijskih, telekomunikacija i ugrađenih aplikacija.Iako je sada klasificiran kao zastarjeli, dio odražava Intelovu dugogodišnju predanost pouzdanim i fleksibilnim programabilnim logičkim uređajima.

Zaključak

EPM7256SQC208-10 je pametan i pouzdan čip koji pomaže da digitalni sustavi rade bez problema.Štedi napajanje, podržava različite napone i omogućuje vam da ga programirate dok je već instaliran, što ažuriranja olakšava.Iako je to sada stariji čip, drugi ga i dalje koriste jer dobro funkcionira u svim vrstama sustava.Ako vam je potreban čvrsti čip za kontrolu logike u vašem dizajnu, ovaj je odlična opcija.Kontaktirajte nas danas ako ga želite naručiti.
