Objašnjenje EV pogonskog sklopa: kako radi, komponente, vrste i primjene

Kada vozite električno vozilo (EV), pogonski sklop je sustav koji električnu energiju pretvara u pokret.U ovom ćete članku naučiti što je EV pogonski sklop, kako radi i koji su ključni dijelovi koji ga čine učinkovitim.Također ćete razumjeti razliku između 400V i 800V sustava i kako oni utječu na performanse i punjenje.Osim toga, istražit ćete različite vrste EV pogonskih sklopova, zajedno s njihovim prednostima, ograničenjima i uobičajenom upotrebom.

Katalog

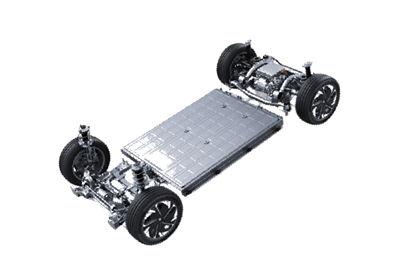

Slika 1. Pregled sustava EV pogonskog sklopa

Što je EV pogonski sklop?

EV pogonski sklop je sustav koji pretvara električnu energiju u mehaničko kretanje za pogon vozila.Služi kao temeljni mehanizam odgovoran za pogon električnih vozila.Umjesto da se oslanja na izgaranje goriva, koristi pohranjenu električnu energiju za učinkovito generiranje kretanja.EV pogonski sklop osigurava glatko ubrzanje, kontroliranu brzinu i pouzdan rad vozila.Dizajniran je za prijenos snage izravno na kotače uz minimalan gubitak energije.Njegova primarna svrha je omogućiti čistu, učinkovitu i brzu vožnju.

Kako radi EV pogonski sklop?

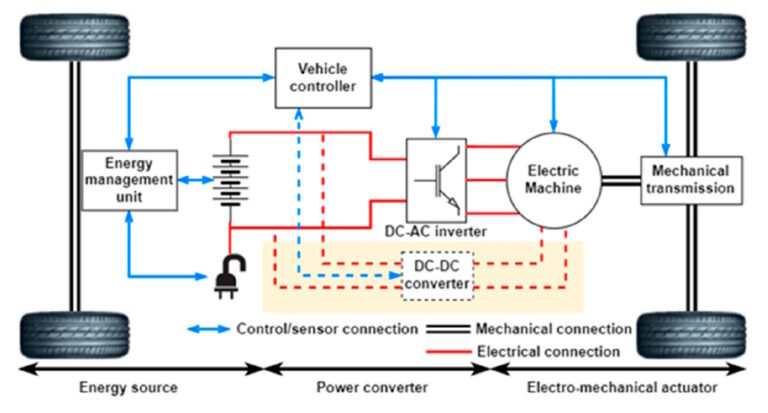

Slika 2. Princip rada EV pogonskog sklopa

EV pogonski sklop radi prijenosom pohranjene električne energije u upotrebljivo kretanje kroz kontrolirani proces protoka energije.Energija počinje kao istosmjerna struja pohranjena u bateriji i regulirana je prije nego što se pretvori u oblik prikladan za pokretanje gibanja.Ova pretvorba omogućuje sustavu isporuku precizne snage na temelju unosa vozača.Kako se energija kreće kroz sustav, kontinuirano se prilagođava kako bi odgovarala zahtjevima brzine i momenta.

Pretvorena energija se zatim koristi za stvaranje rotacijske sile koja okreće kotače vozila.Kontrolni sustavi upravljaju ovim procesom kako bi osigurali glatko ubrzanje i učinkovit rad.Tijekom usporavanja, dio energije gibanja može se preusmjeriti natrag u sustav kako bi se poboljšala ukupna učinkovitost.Ovaj kontinuirani protok energije omogućuje dosljedne performanse vozila u različitim uvjetima vožnje.

400V u odnosu na 800V arhitekturu pogonskog sklopa

Arhitektura pogonskog sklopa od 400 V i 800 V odnosi se na razinu napona koja se koristi u sustavu električnog vozila.Ove arhitekture definiraju kako se električna energija distribuira i koristi unutar vozila.Sustav od 400 V tradicionalni je standard koji se koristi u mnogim električnim vozilima, dok sustav od 800 V predstavlja dizajn višeg napona za poboljšane performanse.Glavna razlika leži u tome koliko se učinkovito isporučuje i upravlja strujom.Sustavi višeg napona smanjuju zahtjeve za strujom za istu izlaznu snagu.To izravno utječe na brzinu punjenja i ukupnu učinkovitost sustava.

Arhitektura od 800 V omogućuje brže punjenje jer može podnijeti veće razine snage uz manji gubitak topline.Također poboljšava učinkovitost smanjenjem električnog otpora u sustavu.Nasuprot tome, sustavi od 400 V su dostupniji i isplativiji.Vozila koja koriste sustave od 800 V često postižu bolje performanse i smanjeni gubitak energije tijekom rada.Međutim, mogu zahtijevati naprednije komponente i infrastrukturu.Obje su arhitekture dizajnirane da zadovolje različite zahtjeve u pogledu performansi i troškova u dizajnu EV.

Vrste EV pogonskih sklopova

Hibridna električna vozila (HEV)

Slika 3. Dijagram konfiguracije pogonskog sklopa za HEV

Hibridno električno vozilo (HEV) koristi i motor s unutarnjim izgaranjem i električni motor za pogon vozila.Ne zahtijeva vanjsko punjenje jer se tijekom rada baterija puni interno.Sustav kombinira dva izvora energije za poboljšanje ukupne učinkovitosti.Električni motor pomaže motoru tijekom ubrzavanja i vožnje malom brzinom.Motor daje dodatnu snagu kada je to potrebno, posebno pri većim brzinama.Integrirani izgled pokazuje kako oba sustava rade zajedno unutar vozila.Ovaj tip pogonskog sklopa obično se koristi za uravnoteženje učinkovitosti goriva i performansi.

Plug-in hibridna električna vozila (PHEV)

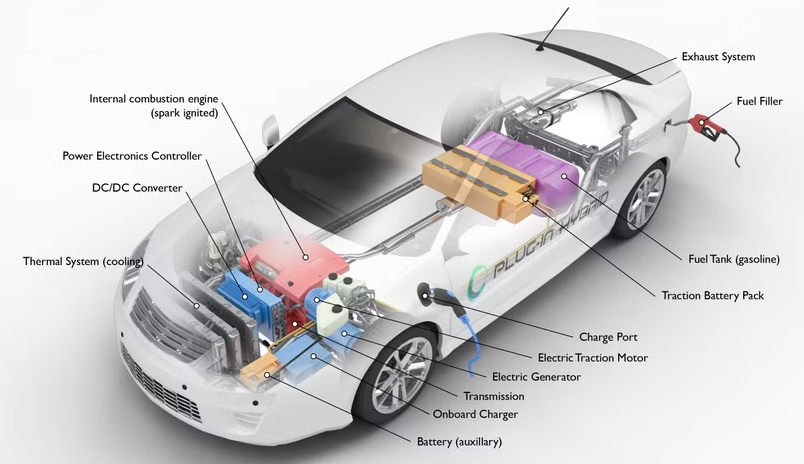

Slika 4. Dijagram konfiguracije pogonskog sklopa PHEV

Plug-in hibridno električno vozilo (PHEV) kombinira motor s unutarnjim izgaranjem sa sustavom punjivih baterija.Za razliku od standardnih hibrida, može se puniti pomoću vanjskog izvora napajanja.To vozilu omogućuje rad u električnom načinu rada na kratkim udaljenostima.Motor se koristi kada je energija baterije niska ili je potrebna dodatna snaga.Dizajn sustava ističe i mogućnost punjenja i dvostruke izvore napajanja.Nudi fleksibilnost u korištenju energije tijekom vožnje.Ova vrsta pogonskog sklopa podržava i električnu vožnju i rad s produženim dometom.

Električna vozila na baterije (BEV)

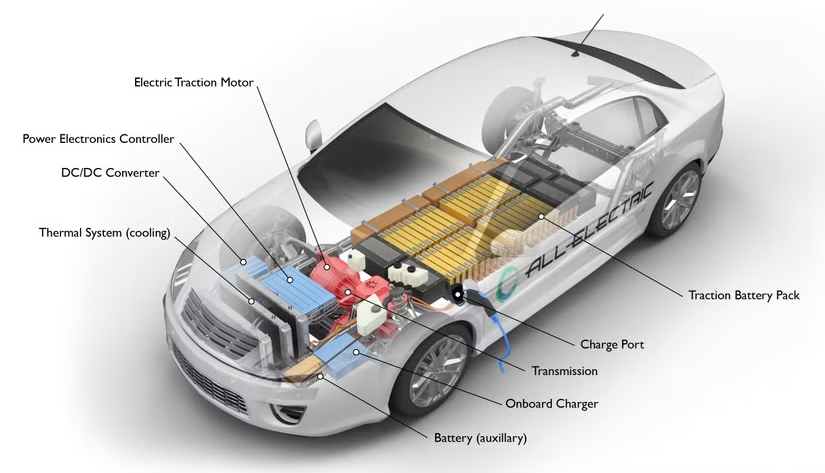

Slika 5. Dijagram konfiguracije pogonskog sklopa BEV

Battery Electric Vehicle (BEV) u potpunosti se napaja električnom energijom pohranjenom u baterijskom paketu.Ne koristi motor s unutarnjim izgaranjem niti sustav koji se temelji na gorivu.Vozilo se za pogon oslanja isključivo na elektromotore.Izgled jasno pokazuje odsutnost komponenti goriva.Energija se dovodi izravno iz baterije za pogon kotača.Ovaj tip pogonskog sklopa dizajniran je za potpuno električni rad.Predstavlja najizravniji oblik električne mobilnosti.

Električna vozila s gorivim ćelijama (FCEV)

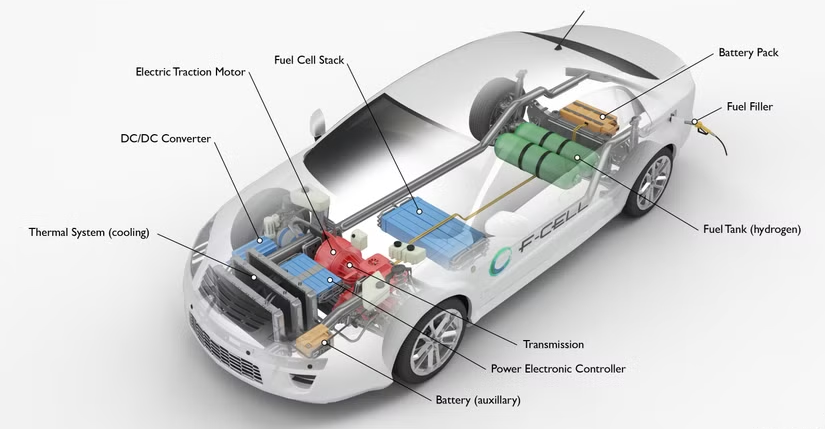

Slika 6. Dijagram konfiguracije pogonskog sklopa FCEV

Električno vozilo s gorivim ćelijama (FCEV) proizvodi električnu energiju koristeći vodikovo gorivo umjesto da ga pohranjuje u velikim baterijama.Koristi sklop gorivih ćelija za proizvodnju električne energije koja pokreće motor.Vodik se skladišti u spremnicima na brodu i prema potrebi se dovodi u sustav.Dijagram pokazuje kako se gorivna ćelija integrira s drugim električnim komponentama.Sustav kontinuirano proizvodi električnu energiju tijekom rada.Ova vrsta pogonskog sklopa fokusirana je na proizvodnju energije na zahtjev.Omogućuje električnu vožnju bez oslanjanja isključivo na pohranu baterije.

Električna vozila s produženim dometom (EREV)

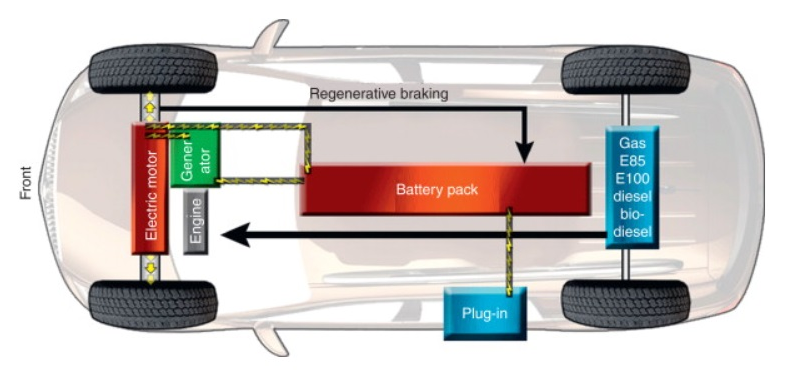

Slika 7. Dijagram konfiguracije pogonskog sklopa EREV

Električno vozilo s produženim dometom (EREV) primarno pokreće električni motor uz pomoć sekundarnog generatora.Vozilo tijekom normalne vožnje uglavnom radi na bateriju.Kada razina baterije postane niska, generator proizvodi električnu energiju kako bi produžio domet vožnje.Izgled sustava pokazuje jasnu razliku između pogona i proizvodnje energije.Generator ne pokreće izravno kotače.Umjesto toga, opskrbljuje električnom energijom za održavanje rada.Ova vrsta pogonskog sklopa osigurava duža putovanja bez potpunog oslanjanja na punjenje.

EV pogonski sklop u odnosu na pogonski sklop motora s unutarnjim izgaranjem (ICE).

Aspekt	EV pogonski sklop	ICE pogonski sklop
Izvor energije	Baterija električna energija (obično sustavi 300–800 V)	Benzin ili dizel (energetska gustoća ~12 000 Wh/kg)
Osnovni mehanizam	Električni motor (90–97% učinkovitosti)	Interni motor s unutarnjim izgaranjem (20–40% učinkovitosti)
Emisije	0 g/km ispušna cijev CO₂	~100–250 g/km CO₂ (tipična putnička vozila)
Pokretni dijelovi	~20–30 kreće se dijelovi u pogonu	~200–2.000 pokretni dijelovi u sustavu motora
energija Učinkovitost	~85–90% učinkovitost pogonskog sklopa	~25–35% učinkovitost pogonskog sklopa
Razina buke	~50–60 dB tijekom operacija	~70–90 dB ovisno o opterećenju motora
Održavanje Interval	Manje usluga stavke;nema promjena ulja	regulacijsko ulje mijenja se svakih ~5.000–10.000 km
energija Pretvorba	Električni → mehanički (izravni pogon)	Kemijski → toplinski → mehanički (gubitak u više stupnjeva)
Prijenos	Jednobrzinski reduktor (omjer ~8:1–10:1)	Više brzina mjenjač (5-10 stupnjeva tipično)
Vrijeme pokretanja	Trenutačni okretni moment (kašnjenje od 0 ms)	Pokretanje motora odgoda ~0,5–2 sekunde
Gubitak topline	~10–15% energije izgubljen kao toplina	~60–75% energije izgubljen kao toplina
Sustav goriva	Nema spremnika goriva ili sustav ubrizgavanja	Spremnik goriva, pumpa, potrebne brizgaljke
Regenerativno kočenje	Oporavlja ~10–30% energije	Nema energije oporavak
Kontrolni sustav	Potpuno elektronički (ECU + energetska elektronika)	Mehanički + elektronska kontrola motora
Punjenje goriva / Vrijeme punjenja	20–40 min (brzo punjenje), 6–12 sati (AC)	3–5 minuta punjenje goriva

Prednosti EV pogonskih sklopova

• Visoka energetska učinkovitost uz minimalne gubitke

• Lako održavanje zbog manje pokretnih dijelova

• Nulte emisije iz ispušne cijevi tijekom rada

• Uglađeno i tiho iskustvo vožnje

• Trenutni okretni moment za brzo ubrzanje

• Smanjena ovisnost o fosilnim gorivima

Ograničenja EV pogonskih sklopova

• Visoka cijena baterije

• Ograničen domet vožnje kod nekih modela

• Dulje vrijeme punjenja u usporedbi s punjenjem goriva

• Dostupnost infrastrukture za punjenje varira

• Degradacija baterije tijekom vremena

• Teži sustavi za pohranu energije

Primjene EV pogonskih sklopova

1. Osobna vozila - EV pogonski sklopovi naširoko se koriste u automobilima za osobni prijevoz.Omogućuju čistu i učinkovitu mobilnost za svakodnevno putovanje na posao.Ovi sustavi pomažu u smanjenju gradskih emisija i zagađenja bukom.Mnogi usvajaju EV platforme za moderna vozila.Ova aplikacija igra važnu ulogu u održivom prijevozu.

2. Javni prijevoz - električni autobusi i sustavi prijevoza koriste EV pogonske sklopove za gradski prijevoz.Smanjuju potrošnju goriva i poboljšavaju kvalitetu zraka u urbanim područjima.Ova vozila učinkovito funkcioniraju u uvjetima zaustavljanja i kretanja.Ova aplikacija podržava velike ekološke ciljeve.

3. Komercijalna vozila - dostavna vozila i kamioni koriste EV pogonske sklopove za logistiku i prijevoz robe.Oni nude niže operativne troškove tijekom vremena.Ovi sustavi su idealni za kratke udaljenosti i gradske dostave.Ova aplikacija poboljšava učinkovitost u opskrbnim lancima.

4. Industrijska oprema - EV pogonski sklopovi koriste se u viličarima i skladišnim strojevima.Omogućuju pouzdan i tih rad u zatvorenim okruženjima.Ovi sustavi smanjuju emisije u skučenim prostorima.Oni također poboljšavaju radnu sigurnost i učinkovitost.Ova je primjena važna u modernim industrijama.

5. Vozila na dva kotača i mikro-mobilnost - električni skuteri i motocikli koriste pogonske sklopove kompaktnih električnih vozila.Prikladni su za putovanja na kratke udaljenosti i urbanu mobilnost.Ova vozila su energetski učinkovita i laka za održavanje.Podržavaju rješenja prijevoza zadnje milje.Ova aplikacija brzo raste u gradovima.

6. Terenska i specijalizirana vozila - EV pogonski sklopovi koriste se u rudarskim vozilima, poljoprivrednim strojevima i građevinskoj opremi.Poboljšavaju učinkovitost u zahtjevnim okruženjima.Ovi sustavi smanjuju ovisnost o gorivu i emisije.Također podržavaju automatizaciju i napredne sustave upravljanja.Ova aplikacija proširuje upotrebu EV izvan standardnih cesta.

Zaključak

EV pogonski sklopovi nude čist i učinkovit način za pogon vozila koristeći električnu energiju umjesto goriva.Koriste ključne komponente kao što su baterija, motor i upravljački sustavi kako bi pružili glatku izvedbu.Različiti dizajni i tipovi omogućuju fleksibilnost na temelju troškova, raspona i potreba za učinkovitošću.Iako postoje neki izazovi, njihova upotreba nastavlja rasti u mnogim aplikacijama.EV pogonski sklopovi igraju važnu ulogu u modernom prijevozu.
