Evolucija arhitektura za prebacivanje Ethernet i prelazak na distribuirane sustave na presjeku

U ovom ćemo vodiču detaljnije pogledati evoluciju dizajna mrežnih prekidača, uspoređujući starije arhitekture poput zajedničke sabirnice i zajedničke memorije s bržim, skalabilnijim pristupom crossbar.Bez obzira jeste li profesionalac u mreži ili jednostavno zainteresirani za tehnologiju, stjecanje uvida u ove sustave pružit će vam jasnije razumijevanje kako današnje mreže upravljaju povećanjem opterećenja podataka.

Katalog

Evolucija Ethernet arhitektura za prebacivanje

Arhitektura	Faza u evoluciji	Ključna značajka	Primarno ograničenje
Prebacivanje sabirnice	Rana faza	Dijeljeni autobus za sve luke	Usko grlo izvedbe zbog tvrdnje autobusa
Crossbar + zajednička memorija	Srednja faza (poslije 2000)	Hybrid: veze s točkama do točke + zajednička memorija	Zajednička memorija može ograničiti performanse
Distribuirana prečka	Moderna pozornica	Distribuirane veze s točkama do točke i CPU zadatke	Složeno i skupo za implementaciju

Arhitektura za prebacivanje sabirnice

Najraniji Ethernet sklopci temeljili su se na arhitekturama prebacivanja tipa sabirnice, gdje su sav dolazni i odlazni promet podataka dijelili zajedničku internu komunikacijsku magistralu.Ovaj jednostavan dizajn omogućio je više priključaka da se povežu s istim unutarnjim putem, ali inherentno je ograničio ukupne performanse prekidača.Kako je više uređaja povezano i generiralo promet, svađa i unutarnji sukobi povećali su se, što je dovelo do degradacije performansi.Zajednička priroda autobusa značila je da širina pojasa nije posvećena pojedinačnim lukama, što je rezultiralo kašnjenjem i paketom kako se prometno opterećenje raslo.Iako su arhitekture tipa autobusa bile lako implementirati i isplative za male mreže, postale su nepraktične za velika poduzeća.Nemogućnost upravljanja velikim prometnim opterećenjima i nedostatak skalabilnosti doveli su do njihovog pada.Kako bi zadovoljili rastuću potrebu za bržim, pouzdanijim prijenosom podataka, Ethernet Switchs morao je evoluirati izvan ove zajedničke infrastrukture do sofisticiranijeg dizajna.

Crossbar + Arhitektura zajedničke memorije

Kako bi se pozabavila ograničenjima prebacivanja utemeljenog na sabirnici, industrija se prebacila prema arhitekturi zajedničke memorije, gdje je brzim RAM-om privremeno pohranjen u dolaznim paketima podataka prije nego što ih je proslijedio na njihova odredišta.Ova arhitektura omogućila je prekidaču da nosi više protoka podataka odjednom, a središnji motor za prebacivanje upravlja vezama između ulaznih i izlaznih priključaka.Korištenjem zajedničkog memorijskog bazena, prekidač bi mogao dinamički dodijeliti propusnost tamo gdje je najviše bila potrebna, poboljšavajući ukupnu učinkovitost.

No, kako su se prekidači povećali za obradu više portova i veća prometnih opterećenja, zajednički memorijski sustavi počeli su susretati uska grla performansi.Centralizirani preklopni motor postao je jedna točka kvara i borio se da bude korak s sve većim brojem istodobnih veza.Pored toga, troškovi memorije velike brzine i složenost upravljanja raspodjelom memorije u svim lukama učinili su ovu arhitekturu manje ekonomski održivom za velike mreže.

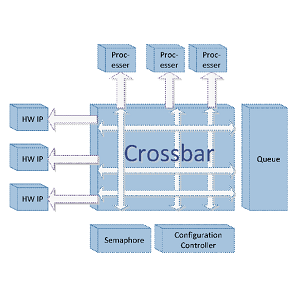

Ovaj je izazov stvorio arhitekturu CrossBar + zajedničke memorije, hibridno rješenje koje kombinira najbolje aspekte i prebacivanja križa i zajedničke memorije.Matrica preklopnog prekidača omogućava veze s izravnim točkama do točke između priključaka, osiguravajući neblokirani prijenos podataka pri brzini žice.U isto vrijeme, zajednička memorija koristi se za privremeno zaštitni paketi, poboljšavajući sposobnost sustava da se nosi s praskama prometa.U ovoj hibridnoj arhitekturi, učinkovitost zajedničkog autobusa unutar servisnih ploča igra ulogu u ukupnom izvedbi sustava.Ovaj pristup uravnotežuje razmatranje s potrebom za brzom, neblokiranom komunikacijom, što ga čini popularnim izborom za Ethernet sklopke razvijene nakon 2000. godine.

Distribuirana arhitektura prečke

Kako su mrežni zahtjevi postali eksponencijalno, dostižući brzinu stotina GBP-a s više 10-gigabitnih Ethernet sučelja, distribuirana arhitektura poprečne granice pojavila se kao rješenje za prevladavanje ograničenja tradicionalnih centraliziranih dizajna.Za razliku od prethodnih arhitektura, distribuirani crossbar dizajn decentralizira postupak prebacivanja, koji uključuje prekidače poprečnih granica i unutar mrežne ploče za prebacivanje i pojedinačne servisne ploče.Ovaj distribuirani pristup nudi nekoliko prednosti:

Lokalizirano prebacivanje: Svaka servisna ploča ima vlastiti prekidač za križanje, omogućavajući da se paketi podataka prebacuju lokalno bez da uvijek treba proći kroz središnji motor za prebacivanje.To smanjuje latenciju i poboljšava performanse, posebno u scenarijima s velikim prometom.

Odvajanje vrsta podataka: Arhitektura razlikuje između podataka servisne ploče i podataka o prebacivanju mrežne ploče, što olakšava integriranje usluga s dodanom vrijednošću kao što su vatrozidovi, sustavi za otkrivanje upada (IDS), balansi za opterećenje i IPv6 podrška izravno u platformu za prekidač.Ova modularnost povećava fleksibilnost i prilagodljivost mreže.

Distribuirana CPU arhitektura: Da bi se dodatno povećala učinkovitost, distribuirana arhitektura unakrsnih granica uključuje multi-CPU dizajn.Glavni CPU na upravljačkoj ploči nadgleda sveukupne operacije prekidača, dok sekundarni CPU na servisnim pločama upravljaju lokaliziranim zadacima.Ova podjela rada smanjuje opterećenje na središnjoj kontrolnoj ploči, poboljšavajući učinkovitost prosljeđivanja paketa i stabilnost sustava.

Trenutno stanje arhitekture prekidača

Krajolik arhitekture prekidača doživio je značajne promjene tijekom godina.U početku dominirajući izravni model "zajedničkog sabirnice", evoluirao je u napredniju postavku "CrossBar + zajedničke memorije", a sada napreduje prema "potpuno distribuiranom okviru".Ovo putovanje ne samo da pokazuje tehnološke korake učinjene u mrežnom dizajnu, već također otkriva nijansiranu svijest o eskalacijskim potrebama za širinom pojasa i operativnom učinkovitošću u suvremenim komunikacijskim sustavima.

Prijelaz iz zajedničkog autobusa u prečku

Dijeljena arhitektura autobusa, iako izravna i proračunska, često se susreće s izazovima povezanim sa skalabilnošću i performansama.Kako je količina mrežnog prometa porasla, postajalo je sve jasnije da je potrebno otpornije rješenje.Pojava arhitekture unakrsnih granica značila je prekretnicu, omogućujući više istodobnih veza, istodobno eliminirajući uska grla koje su mučile zajedničke konfiguracije sabirnice.Ova transformacija igrala je ulogu u povećanju propusnosti podataka i minimiziranju kašnjenja za umrežavanje visokih performansi.

Uloga zajedničke memorije u konfiguracijama unakrsnih okvira

Integriranje zajedničke memorije u crossbar dizajn ima poboljšano upravljanje protokom podataka.Ova postavka promiče učinkovit pristup i nadzor podataka, osnažujući prekidače za upravljanje većim količinama podataka s izvanrednom okretnošću.Model zajedničke memorije pokazao se da je koristan u postavkama u kojima je važna brza obrada podataka, poput podatkovnih centara i okruženja za računalstvo u oblaku.Sustavi koji koriste ovu arhitekturu doživjeli su značajni dobitak u operativnoj učinkovitosti i distribuciji resursa.

Napredak prema potpuno distribuiranim sustavima unakrsnih okvira

Prijelaz u potpuno distribuirane sustave poprečnih tragova označava se na čelu inovacije u arhitekturi prekidača.Ovaj dizajn ne samo da povećava skalabilnost, već i povećava toleranciju grešaka, što dovodi do otpornijeg mrežnog okvira.Raspršivanjem prebacivačke tkanine po raznim čvorovima, sustav može adaptivno reagirati na fluktuirajuće prometne potrebe, optimizirajući na taj način ukupne performanse.Evolucija arhitekture prekidanja iz zajedničke sabirnice do potpuno distribuiranih unakrsnih sustava odražava značajnu prilagodbu za sitnice modernog umrežavanja.Svaka evolucija uvela je poboljšanja brzine, učinkovitosti i pouzdanosti, utjelovljujući neumoljivu potragu za izvrsnošću u mrežnom dizajnu.Kako industrije sve više ovise o naprednim komunikacijskim sustavima, shvaćajući ove arhitektonske pomake za otključavanje njihovog punog potencijala.Kontinuirane inovacije u ovoj domeni spremne su redefinirati budućnost umrežavanja, osiguravajući da sustavi ostanu opremljeni za rješavanje sve većih zahtjeva.
