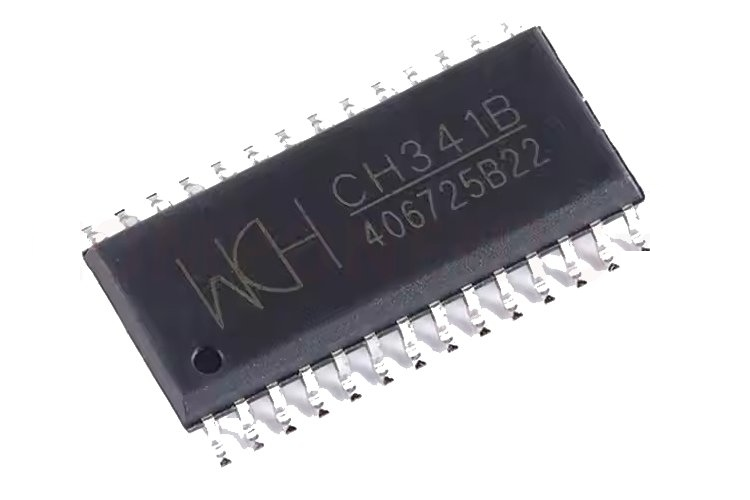

Istraživanje CH341 velike brzine USB na serijsko sučelje

CH341 čip je svestran i ekonomičan USB-to-serijski UART pretvarač koji je dizajnirao WCH, široko proslavljen zbog svoje sposobnosti da premosti jaz između ugrađenih sustava i modernih računalnih uređaja.Sa svojom kompatibilnošću u USB 1.1 i USB 2.0 standardima i podrškom za više protokola kao što su UART, I2C, SPI i paralelna sučelja, CH341 je za vas postao potreban alat.U ovom članku kopamo u značajkama, konfiguracijama PIN -a, aplikacijama i dizajnerskim razmatranjima CH341.Bilo da istražujete komunikaciju mikrokontrolera, poboljšavate sustave industrijskog upravljanja ili pojednostavljujete projekte DIY elektronike, ovaj vodič pruža sveobuhvatne uvide koji će vam pomoći da iskoristite puni potencijal CH341.

Katalog

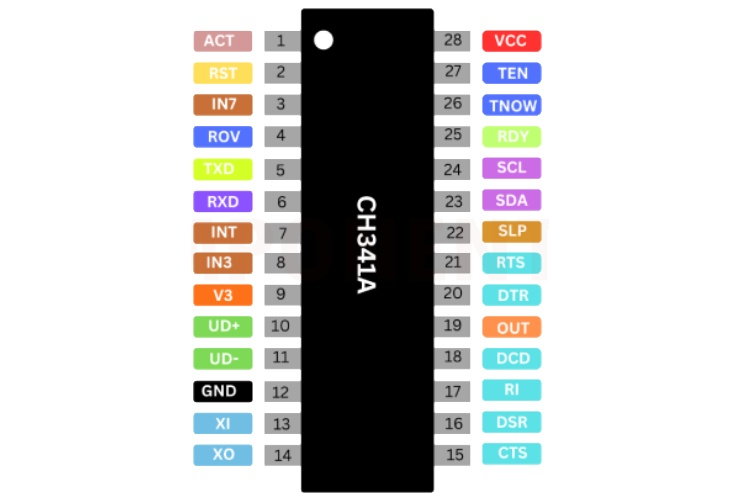

Konfiguracija pinout

PIN NO (341A)	PIN NO (341T)	PIN NO (341H)	Ime	Pin	Opis pin
28	13,20	20	VCC	VLAST	Pozitivni ulaz pozitivnog napajanja zahtijeva 0,1UF napajanje kapacitet
12	11.12	7,18	GND	VLAST	Javno tlo, prizemna veza za USB autobus
9	6	4	V3	VLAST	Pričvršćivanje VCC ulazne vanjske snage dok je 3.3V; povezuje 0,01UF kapacitet za razdvajanje vani dok je 5V
13	9	8	Xi	U	Ulaz kristalnog oscilatora, pričvršćivanje kristala i kristalni oscilatorski kapacitet vanjski
14	10	9	Xo	Van	Suprotni izlaz kristalnog oscilatora, pričvršćivanje Kapacitet kristalnog i kristalnog oscilatora vani
10	7	5	Ud+	USB signal	Izravno se povezuje s D+ podatkovnom žicom USB sabirnice
11	8	6	Ud-	USB signal	Izravno se povezuje na D-Data žicu USB sabirnice
1	1	1	Djelo#	Van	Nakon izlaznog statusa konfiguracije USB uređaja, nisko aktivan
2	Ne	2	Rsti	U	Ulaz vanjskog resetiranja, aktivan s visokom razinom, s otpornik
24	16	Ne	SCL	Otvoreni izlaz odvoda	Izlaz konfiguracije funkcije čipa, s povlačenjem otpornik, povežite se sa SCL serijskog čipa za konfiguraciju EEPROM
23	15	Ne	SDA	Otvorite odvod/u	Unos konfiguracije funkcije čipa, s povlačenjem otpornik, povežite se sa SDA serijskog čipa za konfiguraciju EEPROM

Značajke

Značajka	Opis
USB sučelje	Sučelje USB uređaja u potpunosti u skladu s USB-om Specifikacija verzija 2.0, koja zahtijeva samo kristalno i kapacitet vanjski.
ID dobavljača i ID proizvoda	Po izboru definirajte ID dobavljača, ID proizvoda i broj popisa koristeći vanjski jeftini serijski EEPROM.
Podrška izvora napajanja	Podržava 5V i 3.3 V izvore snage.
Pretvorba niske cijene	Izravno pretvara serijsku perifernu opremu, paralelno pisači i paralelna periferna oprema.
Pakiranje	Dostupni u SOP-28 i SSOP-20 paketima, bez olova i Kompatibilno s ROHS standardima.
Kompatibilnost sloja primjene	Kompatibilno samo s slojem primjene kao sučelja preusmjereni su putem USB -a.
Serijska simulacija	Simulira standardni serijski za nadogradnju periferne oprema ili dodavanje dodatnih serijskih portova putem USB -a.
Kompatibilnost sustava Windows	Potpuno kompatibilno s serijskim programima aplikacije u Windows operativni sustavi.
Potpuno-dupleksni serijski hardver	Na čipu prijenos i primanje međuspremnika podržavaju 50bps do Stope komunikacije 2Mbps.
Podrška za bit podataka	Podržava 5, 6, 7 ili 8 bita podataka i različiti paritet provjere (neobično, čak, prazno, token ili nijedan).
Potkrovlje	Podržava serijski prijenos i primanje signala, Signali za vezu modema i signali kontrole brzine prijenosa.
Vanjsko sučelje	Pruža RS232, RS485 i RS422 sučelja putem vanjskih oprema za prekidač na razini.
EEPROM pristup	Podržava neizravni pristup vanjskoj serijskoj EEPROM memoriji kroz standardnu ​​serijsku komunikaciju.
Kompatibilnost priključka za pisač	Nadograđuje paralelne pisače na USB pisače, u skladu USB specifikacije i kompatibilne s Windows OS -om.
Paralelna potpora pisača	Kompatibilan s različitim standardnim paralelnim pisačima, Podržavanje načina ispisa male brzine i velike brzine.
Dvosmjerna komunikacija	Podržava IEEE-1284 dvosmjerna komunikacija, zajedno s jednostrukim i dvosmjernim načinima prijenosa.
Paralelni načini sučelja	Pruža EPP (poboljšani paralelni priključak) i MEM (memorija Način) Načini sučelja.
EPP način signala	Opskrba signala poput#, DS#i WR#, slično EPP -u V1.7 ili v1.9.
MEM način signala	Opskrbljuje signale poput A0, Rd#i WR#, slično memoriji Čitaj/pisanje načina.
Sinkrono serijsko sučelje	Koristi FlexWire ™ tehnologiju kako bi se omogućila 2 žice do 5-žice Sinhrona serijska komunikacija putem softvera.
Podrška za host/glavnu krajnju točku	Podržava dvožična i 4-živa sinkrona serijska sučelja.
Dvožično sučelje	Opskrbljuje SCL i SDA signalne žice i podržava četiri Brzina prijenosa.

Proizvođači

WCH djeluje kao jedini proizvođač CH341, naglašavajući ulogu dijela u raznim elektroničkim primjenama.Ova ekskluzivnost donosi nekoliko razmatranja za industrije koja ovise o CH341 za njihove operativne potrebe.

Jedinstveni izvor proizvodnje CH341 uvodi potencijalne ranjivosti unutar lanca opskrbe.Na primjer, ako se može suočiti s kašnjenjem proizvodnje ili naići na izazove kontrole kvalitete, na tržišnoj dostupnosti CH341 može se značajno utjecati.Ova situacija naglašava važnost proaktivnog planiranja.Tvrtke mogu imati koristi od istraživanja različitih strategija izvora ili ulaganja u alternativne tehnologije za ublažavanje rizika vezanih za oslanjanje na jednog proizvođača.

Varijanti

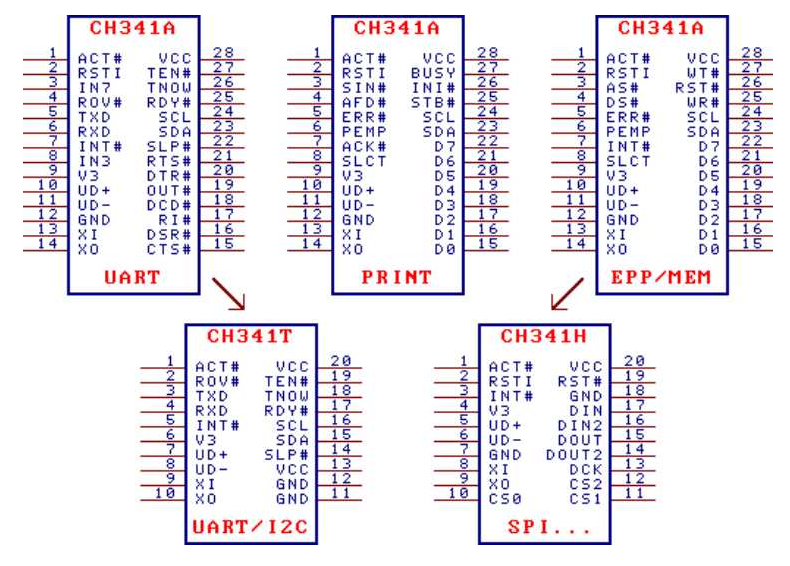

CH9102 ima tri varijante, dostupne u dvije različite vrste paketa: SOP-28 i SSOP-20.

Oblik paketa	Širina plastike (MM)	Širina plastike (MIL)	Nagib pin (mm)	Pitnica PIN (MIL)	Uputa paketa	Broj dijela
SOP-28	7.62	300	1.27	50	Mali obris paketa od 28 pina	CH341A
SSOP-20	5.3	209	0,65	25	Smanjite mali obris paketa od 20 pina	CH341T
SSOP-20	5.3	209	0,65	25	Smanjite mali obris paketa od 20 pina	CH341H

Alternativa

• CH340

• Ft230x

• CP2102

• PL2303HX

• CH343

• MCP2200

• CP2110

• FT232

Sheme

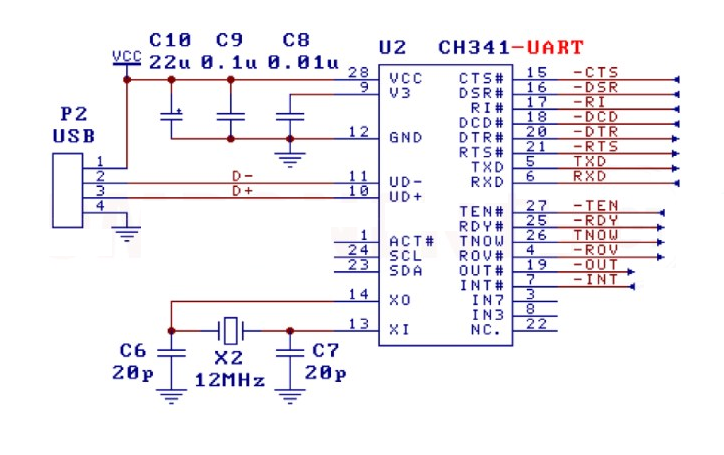

Shematski prikaz CH341 djeluje kao krajnji nacrt za hvatanje svog operativnog okvira.Dominantno za ovaj krug, USB podatkovne linije sučeljavaju se izravno s UD+ i prilikama čipa, omogućujući glatku komunikaciju s uređajima za host.Ova veza služi kao okosnica za prijenos podataka, proces koji je postao sve značajniji u našem međusobno povezanom elektroničkom krajoliku.

Za održavanje stabilnosti kruga, kondenzatori su zamišljeno postavljeni preko napajanja i V3 pin.Te komponente značajno doprinose stabilizaciji napona i smanjenju buke, a obje su korisne za očuvanje integriteta signala.U praktičnim scenarijima često možete istaknuti ulogu ovih kondenzatora, prepoznajući njihov utjecaj na cjelokupne performanse sustava.Dobro strukturirani krug napajanja može spriječiti kvar i promicati dugovječnost uređaja.TX i Rx linije CH341 zahtijevaju precizne veze s mikrokontrolerom ili sličnim krugom.Koristi se za TX liniju za povezivanje s RX uređaja za prijem i obrnuto, sve dok osigurava zajedničko tlo.Ovaj princip točnog usmjeravanja signala nadilazi trajne koncepte;Odražava lekcije naučene iz bezbroj implementacija.Raspoloži mogu dovesti do raspada komunikacije, potencijalno skretanja projekata i uzrokujući značajnu frustraciju.Stoga je pažljiv pristup ožičenju aktivan za uspješnu integraciju.

Nadalje, kristalni oscilator od 12MHz, praćen dva kondenzatora 20pf, koristi se za proizvodnju potrebnog signala sata za CH341.Ovaj signal sata osnovni je za sinkronizaciju prijenosa podataka, a njegova stabilnost izravno utječe na performanse čipova.U raznim aplikacijama pokazalo se da pouzdan izvor sata poboljšava ukupnu učinkovitost zadataka obrade podataka.Često možete istražiti alternativne konfiguracije sata i njihove učinke na performanse, ilustrirajući temeljito razmatranje potrebno u dizajnu kruga.

Rješavanje problema CH341

Kada naiđete na poteškoće u komunikaciji s vašim USB-to-serijskim pretvaračem koji zapošljava CH341, dobro strukturirani postupak rješavanja problema može uvelike poboljšati vaše šanse za rješavanje problema.

• Započnite pažljivim provjerom svih veza između CH341 i pridruženih komponenti.Obratite posebnu pozornost na poravnavanje linija TX (prijenos) i RX (primanja);Čak i lagana neusklađenost može poremetiti komunikaciju.Uz to, provjerite da li se razine napona signala podudaraju s onima na uređajima koje povezujete, jer svaka odstupanja mogu dovesti do nepredvidivog ponašanja ili potpunog neuspjeha u komunikaciji.

• Čest nadzor tijekom rješavanja problema je sam USB kabel.Ako se problemi nastave, možda bi bilo vrijedno zamijeniti postojeći kabel s drugim, jer neispravni ili subpar kabel može stvoriti izvanredne komplikacije.Prilagodljivost CH341 također se proširuje na programiranje I2C i SPI EEPROMS;gotovi programeri poput CH341A ili CH341 BIOS programer mogu pojednostaviti ovaj zadatak.Upoznati ove alate može uštedjeti vrijeme i ublažiti frustraciju.

• Temeljito testirajte CH341 i osigurajte da su serijske postavke na vašem računalu, posebno brzina prijenosa, u skladu s onima s uređajem s kojim ciljate komunicirati.Neusklađivanje u ovim postavkama može rezultirati korupcijom podataka ili nemogućnošću uspostavljanja veze.Provođenje testa petlje je također praktična strategija za provjeru funkcionalnosti CH341;To uključuje povezivanje TX i RX pinova i provjeru da li preneseni podaci odgovaraju primljenim podacima.

• U situacijama kada vaše računalo ne prepoznaje integrirani krug (IC), potrebno je provesti sveobuhvatan pregled instaliranih upravljačkih programa.Potvrdite da imate odgovarajuće pokretače za CH341, jer zastarjeli ili netočni vozači mogu dovesti do problema s prepoznavanjem.Nadalje, provjera upravitelja uređaja za sve poruke o pogrešci može ponuditi vrijedne tragove u vezi s osnovnim problemima.

Putovanje rješavanjem problema često je proces usavršavanja, što zahtijeva i strpljenje i pažljivu pažnju na detalje.Prihvaćanjem sustavnog pristupa i crtanjem na praktična iskustva iz prethodnih izazova, možete učinkovitije kretati ovim preprekama.U konačnici, uspješno rješavanje problema ovisi o dubokom razumijevanju dostupnih alata i složenosti komunikacijskih protokola.

PCB razmatranja dizajna

Kada krenete na put dizajniranja PCB -a koji uključuje CH341, pažljiva pažnja mora se posvetiti strateškom smještaju kondenzatora razdvajanja u neposrednoj blizini čips igle.Ovaj promišljeni aranžman ne samo da učvršćuje napajanje, već i ublažava fluktuacije napona koje bi potencijalno mogle poremetiti performanse čipova.

• Osiguravanje da se D+ i D-linija usmjere paralelno i oklopljene prizemnim ili bakrenim izlijevanjem igra značajnu ulogu u smanjenju rizika od smetnji vanjskih signala.Ova strategija izgleda potkrijepljena je bogatstvom uspješnih dizajna, a svaka otkriva prednosti poboljšanog integriteta i pouzdanosti podataka.

• Drugi kritični aspekt uključuje održavanje kratkih signala između XI i XO igle.Ova praksa pomaže u minimiziranju poremećaja visoke frekvencije koje bi mogle riskirati komunikaciju.Često možete otkriti da implementacija uzemljenja ili pokrivanja bakra za pridružene komponente može značajno poboljšati cjelokupnu elektromagnetsku kompatibilnost (EMC) PCB -a.Ova metoda ne samo da pomaže u smanjenju buke, već i potiče stabilnije radno okruženje.

• Pozicioniranje USB priključka zahtijeva i pažljivo razmatranje;Postavljanje u blizini CH341 omogućava izravno usmjeravanje podataka, što je potrebno za očuvanje integriteta signala.Pametno je ograničiti broj VIA u podatkovnim linijama, jer svaki uvodi dodatni kapacitet i induktivnost koji mogu ugroziti kvalitetu signala.Često možete razmišljati o prošlim iskustvima gdje je minimiziranje VIA-e rezultiralo primjetnim poboljšanjima performansi, uglavnom u aplikacijama velike brzine.

Upotreba CH341

CH341 čip ističe se kao vrlo prilagodljiv element u sektoru elektronike, hvaleći se nizom aplikacija koje dosežu daleko od osnovne funkcionalnosti.Njegova ugradnja u različite sustave naglašava njegovu važnost u suvremenoj tehnologiji, posebno u područjima kao što su programiranje, uklanjanje pogrešaka i testiranja mikrokontrolera.Sposobnost čipa da se sučelja s više protokola čini potrebnim u industrijskim upravljačkim sustavima, gdje su točnost i pouzdanost neophodna.

Programiranje i uklanjanje pogrešaka mikrokontrolera

Unutar domene programiranja mikrokontrolera, CH341 djeluje kao dinamična veza između programera i mikrokontrolera.Ova veza ne samo da olakšava prijenos koda, već i podržava uklanjanje pogrešaka.Proces uklanjanja pogrešaka često zahtijeva niz iterativnih prilagodbi na temelju povratnih informacija sustava, što može biti i izazovno i korisno.Možete navesti da sveobuhvatno shvaćanje značajki CH341 može uvelike poboljšati učinkovitost ovog iterativnog procesa, potičući osjećaj postignuća i majstorstva.

Industrijski upravljački sustavi

Utjecaj CH341 na sustave industrijskog upravljanja je zapažen.Njegova sposobnost komunikacije s različitim uređajima osigurava glatku integraciju u postojeće postavke.Ta se fleksibilnost koristi, uglavnom u okruženjima u kojima stariji sustavi koegzistiraju s modernim tehnologijama.CH341 možete često koristiti za promatranje poboljšane pouzdanosti sustava i smanjenja zastoja, jer pojednostavljuje komunikaciju između različitih komponenti, što u konačnici dovodi do osjećaja zadovoljstva u njihovom radu.

DIY ELECTRONICS projekti

CH341 otključava riznicu mogućnosti u DIY elektroničkim projektima.Njegova isplativost i dostupni dizajn čine ga privlačnim izborom za vas.Možete podijeliti da su vaši eksperimenti s CH341 produbili vaše razumijevanje serijske komunikacije i povezivanja uređaja.Ovaj praktični angažman ne samo da njeguje vještine, već i pokreće kreativnost i inovacije, uvlači osjećaj radosti u procesu učenja.

Podrška naslijeđenog uređaja

Trajna prisutnost naslijeđenih uređaja u raznim industrijama predstavlja poseban izazov.CH341 pruža vrijedno rješenje omogućavajući suvremenim sustavima interakciju sa starijim tehnologijama.Ova je funkcionalnost posebno povoljna u sektorima u kojima je nadogradnja oprema nepraktična zbog financijskih ograničenja ili problema s kompatibilnošću.Možete otkriti da zapošljavanje CH341 može produžiti operativni život naslijeđenih sustava, omogućujući postupno napredovanje prema modernim tehnologijama, što može donijeti mir duha organizacijama koje kreću u ovoj tranziciji.

Automatizacija i robotika

U područjima automatizacije i robotike, CH341 služi glavnoj ulozi u olakšavanju komunikacije između mikrokontrolera i drugih komponenti.Njegova svestranost omogućava integraciju različitih senzora i pokretača, povećavajući na taj način mogućnosti robotskih sustava.Stvarne aplikacije pokazale su da timovi učinkovito koriste CH341 često postižu povišenu razinu automatizacije, što u konačnici rezultira povećanom produktivnošću i osjećajem ispunjenja u svojim projektima.

USB na serijske pretvorbe

CH341 je uglavnom prepoznat po svom znanju u pretvaranju USB u serijske luke RS485, RS232 i TTL.Ova je funkcionalnost živopisna za aplikacije koje zahtijevaju USB povezanost za uređaje koji obično ovise o serijskoj komunikaciji.Možete napomenuti da CH341 pojednostavljuje postupak veze između modernih računala i starijih uređaja, promičući učinkovitiji tijek rada u okruženjima u kojima su obje tehnologije u igri.Ova bešavna integracija potiče osjećaj lakoće i produktivnosti.

Otisak stopala i dimenzija

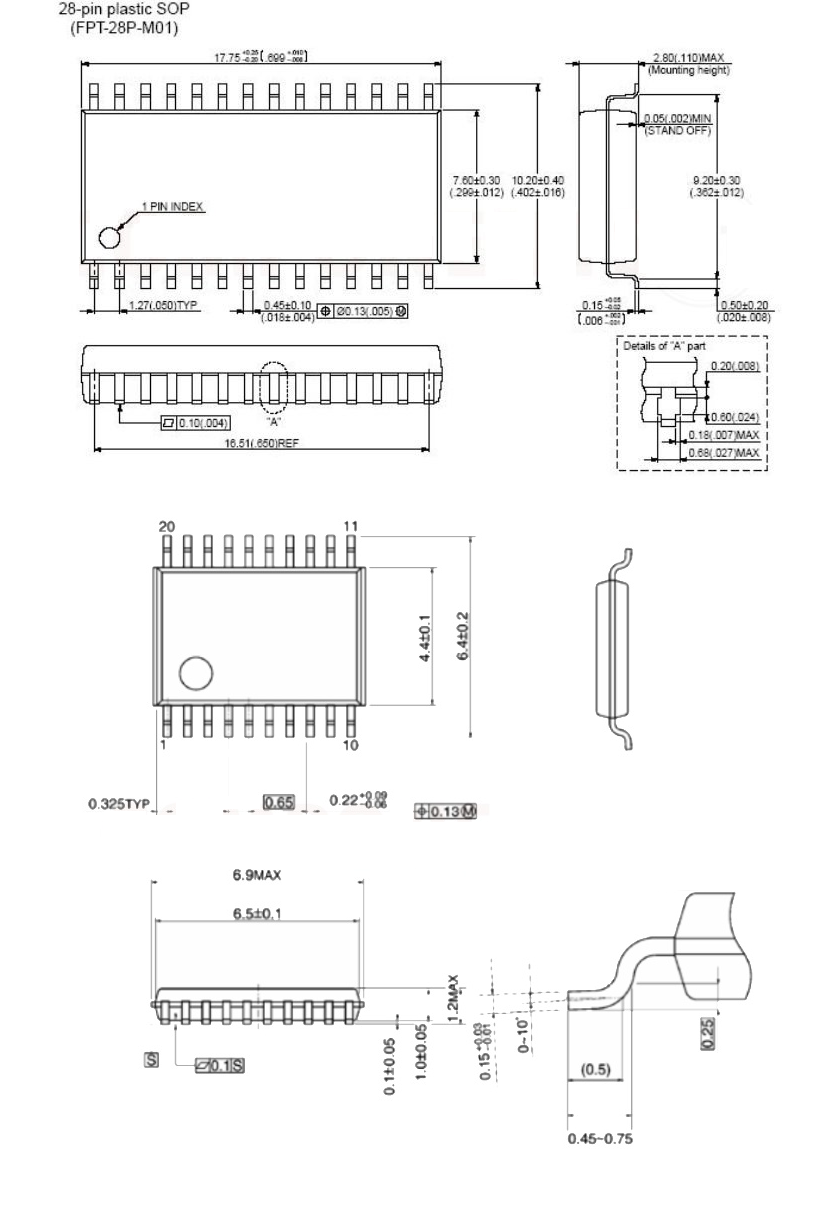

Mehanički crteži i dimenzije CH341 čipa možete pronaći ovdje.Te su dimenzije idealne za stvaranje prilagođenih otisaka za PCB dizajn ili CAD modeliranje.
