Istraživanje SN74LS32N pozitivnog ili vrata: značajke, aplikacije i uvidi u podatkovnu listu

Texas Instruments SN74LS32N snažan je i svestran četverostruki 2 ulaz ili vrata dizajnirana za širok raspon digitalnih logičkih aplikacija.S TTL-kompatibilnim ulazima, ova je komponenta osnovna za stvaranje učinkovitih i pouzdanih elektroničkih sustava.Njegova sposobnost obavljanja funkcija četiriju pojedinaca ili vrata unutar jednog integriranog kruga (IC) čini ga vrlo učinkovitim, štedeći vrijedan prostor ploče i pojednostavljujući dizajn kruga.U ovom ćemo članku istražiti ključne značajke SN74LS32N, praktične aplikacije i njegovu ulogu u modernoj digitalnoj elektronici.

Katalog

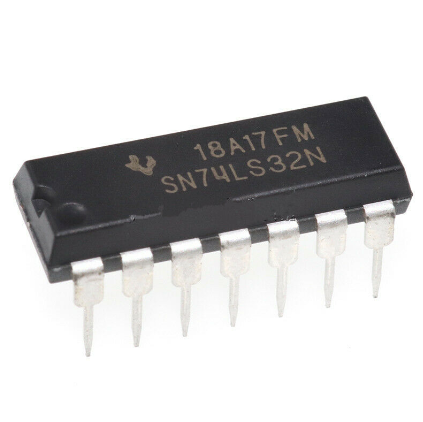

Pregled SN74LS32N

Teksaški instrumenti Sn74ls32n razlikuje se za integriranje četiri neovisna ili vrata unutar kompaktnog 14-pinskog dvostrukog paketa (PDIP).Ovaj integrirani krug funkcionira neprimjetno s 5V napajanjem, sposobnim izvršiti booleove operacije kao što je y = a + b ili y = (a \ b) + (b \ a).Ove značajke čine ga prilagodljivim mnoštvu logičkih aplikacija.Značajno je da može izvoditi do 16 ma struje, što ga čini uglavnom učinkovitim za logičke zadatke velike brzine koji uključuju aritmetičke operacije, odabir podataka i stvaranje pariteta.

SN74LS32N nadilazi jednostavne logičke operacije, igrajući ključnu ulogu u dizajnu i implementaciji složenih digitalnih krugova.Često se možete koristiti razvojem složenih upravljačkih sustava i računalnih okvira.Četiri ili vrata omogućuju paralelnu obradu logičkih operacija, značajno povećavajući računalnu učinkovitost.

Dvostruki linijski paket (PDIP) SN74LS32N planiran je za izravnu integraciju u različite hardverske postavke.Njegova 14-pinska konfiguracija osigurava kompatibilnost s brojnim krugovima, uspostavljajući je kao krajnju komponentu u elektroničkom dizajnu.Prilikom konstruiranja robusnih digitalnih krugova, sposobnost IC -a da vozi 16 Ma struje posebno je korisna.To je utjecaj na scenarije koji zahtijevaju brzu obradu podataka i prijenos, osiguravajući pouzdane performanse u brzim uvjetima.

Karakteristike SN74LS32N

Značajka	Opis
Vrijeme kašnjenja razmnožavanja	9 ns tipično, maksimalno 15 ns
Rasipanje snage	22 MW tipično, maksimalno 88 MW
Navijač	10 LS-TTL opterećenja
Radni temperaturni raspon	-40 ° C do 85 ° C
Imunitet buke	0,4 v tipično, minimalno 0,8 v
Kompatibilnost	Kompatibilno s većinom TTL obitelji

Prijave za SN74LS32N

Logika i aritmetičke operacije

SN74LS32N IC vidljivo se koristi u logičkim i aritmetičkim operacijama velike brzine.Unutar aritmetičkih jedinica, on se spretno spaja s i XOR vrata za izgradnju dodataka za pola dodavanja, punih dodataka i dodataka.Stvaranje pola dodavanja uključuje korištenje XOR kapije za izlaz iz zbroja i vrata ili vrata za dobivanje izlaza iz dva ulaznog bita.Ronjenje dubljim, potpunim dodavačima širi se na pola dodavanja izračunavanjem zbroja i nošenja tri ulaznog bita.To obično integrira i ili i XOR vrata.Ove komponente zajedno pojednostavljuju složenost dizajna digitalnog sustava, stvarajući pojednostavljene i učinkovitije računske procese.Praktične implementacije dodataka s punim i pukotinama posebno su vidljive u dizajnima mikroprocesora gdje svaka nanosekunda može oblikovati razliku između izvanrednih performansi i osrednjosti.

Odabir podataka i multipleksiranje

U odabiru podataka, kombiniranje SN74LS32N s ne i i kapije omogućava konfiguraciju multipleksera, demultipleksera i dekodera.Na primjer, u multiplekseru od 2 do 1, ili vrata može kontrolirati odabir unosa podataka.Takve su konfiguracije krajnje kada se traži bešavno usmjeravanje podataka, povećavajući i fleksibilnost i skalabilnost u dizajnu kruga.Multipleksi i demultiplekseri ostvaruju značajne koristi od integriranja SN74LS32N.Ovi aranžmani potiču učinkovito usmjeravanje podataka i manje složeno ožičenje.Različite industrije primijenile su ove konfiguracije u komunikacijskim sustavima, osiguravajući pouzdani prijenos podataka i robusne mrežne funkcionalnosti.

Generacija pariteta i otkrivanje pogrešaka

U generaciji pariteta, SN74LS32N pomaže formirati ravnomjerne i neobične bitove pariteta strateškim koristeći XOR i ili Gates.Ova je značajka potrebna za sustave koji zahtijevaju mehanizme otkrivanja pogrešaka, očuvajući integritet podataka tijekom prijenosa.Sustavi koji koriste SN74LS32N za generiranje pariteta pokazuju značajna poboljšanja u otkrivanju i ispravljanju pogrešaka.Uključivanje ovog IC-a u krugove za provjeru pariteta pruža pojednostavljenu metodu za utvrđivanje i rješavanje pogrešaka prijenosa.To se posebno koristi u aplikacijama visoke pouzdanosti kao što su financijske transakcije i telekomunikacijske mreže, gdje troškovi pogrešaka mogu biti znatni.

Tehničke specifikacije

Tip	Parametar
Status životnog ciklusa	Aktivno (posljednje ažurirano: prije 6 dana)
Tvorničko vrijeme vođenja	6 tjedana
Kontaktirajte se	Zlato
Nosač	Kroz rupu
Montažni tip	Kroz rupu
Paket / slučaj	14-dip (0,300, 7,62 mm)
Broj igle	14
Težina	927.99329mg
Logika visoka	2V
Logika-niska	0,8V
Radna temperatura	0 ° C ~ 70 ° C
Pakiranje	Cijev
Niz	74ls
JESD-609 Kod	E4
Status dijela	Aktivan
Razina osjetljivosti na vlagu	1 (neograničeno)
Broj završetaka	14
Prekid	Kroz rupu
ECCN kod	Uho99
Napon - napad	4.75V ~ 5.25V
Terminalni položaj	DUAL
Broj funkcija	4
Napon za opskrbu	5V
Broj osnovnog dijela	74ls32
Broj	14
Broj izlaza	1
Izlazni tip	Ttl
Napon radnog napajanja	5V
Napajanja	5V
Broj kanala	4
Struja opskrbe	100 μA
Nominalna struja opskrbe	100 μA
Izlazna struja	8mA
Kašnjenje širenja	22 ns
Miroljubiva struja	0A
Uključite vrijeme kašnjenja	22 ns
Obitelj	Ls
Logička funkcija	ILI
Broj ulaza	2
Logika	Ili vrata
Max I (OL)	0,0008 a
Maksimalno kašnjenje širenja @ v, max cl	22ns @ 5V, 15pf
Schmitt okidač ulaz	Ne
Visina	5,08 mm
Dužina	19,3 mm
Širina	6,35 mm
Debljina	3,9 mm
Dosegnite SVHC	Nema SVHC -a
ROHS status	Rohs3 kompatibilan
Bez olova	Bez olova

3D model SN74LS32N

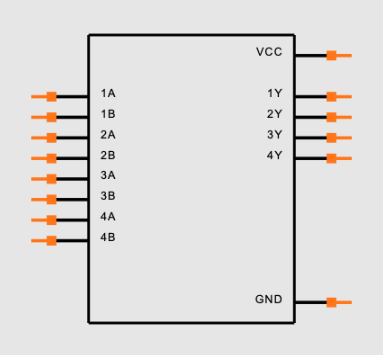

Simbol

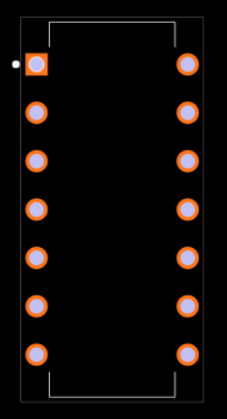

Otisak stopala

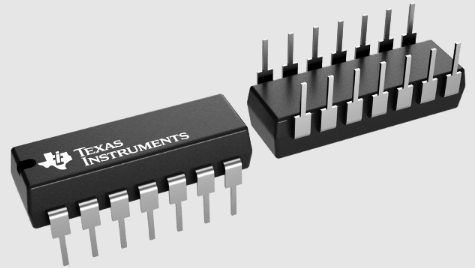

CAD model

Alternative SN74LS32N

Broj dijela	Opis	Proizvođač
DM74LS32N	LS serija, quad 2-input ili vrata, PDIP14, DIP-14	Teksaški instrumenti
Sn74ls32n	LS serija, quad 2-input ili vrata, pdip14, plastika, dip-14	onsemi
N74ls32a	IC LS serija, Quad 2-input ili Gate, PDIP14, Gate	NXP poluvodiči
Sn74ls32n	Ili Gate, LS Series, 4-Func, 2-ulaz, TTL, PDIP14, ROHS Sukladni, plastika, DIP-14	Rochester Electronics LLC
Sn74ls32ne4	4-ch, 2 ulaz, 4,75-V do 5,25-V, snage 16-MA bipolarna ili vrata s TTL-kompatibilnim ulazima 14-PDIP 0 do 70	Teksaški instrumenti
N74ls32n	Ili Gate, LS Series, 4-Func, 2-ulaz, TTL, PDIP14	Sistetika
N74ls32n	IC ili vrata, PDIP14, vrata	NXP poluvodiči
T74ls32b1	LS serija, quad 2-input ili vrata, pdip14, plastika, dip-14	Stmicroelektronika

Pojedinosti o proizvođaču

Texas Instruments (TI), osnovan 1930. godine, izrezao je značajno mjesto u industriji poluvodiča.Tvrtka, sa sjedištem u Dallasu u Teksasu, može se pohvaliti raznolikim portfeljem od preko 80 000 proizvoda, a pridržava se više od 100 000 kupaca širom svijeta.Ti opsežni doseg obuhvaća različite sektore, od automobila do industrijske i osobne elektronike, što utječe na brojne aspekte modernog života.

TI zapošljava oko 33.000 pojedinaca na globalnoj razini, naglašavajući svoju snažnu prisutnost na tržištu poluvodiča.Višestruke proizvodne stranice tvrtke podržavaju njegove ogromne proizvodne sposobnosti, osiguravajući stalnu opskrbu proizvoda kako bi udovoljile dinamičnim zahtjevima tržišta.TI se fokusira na razvoj i proizvodnju analognih i ugrađenih komponenti za obradu.Ove su komponente osnovne za različite elektroničke sustave, olakšavajući funkcionalnosti od upravljanja napajanjem u automobilskim aplikacijama do poboljšanja performansi u potrošačkoj elektronici.TI-ova široka linija proizvoda zadovoljava različite potrebe industrije, pokretanje tehnološkog napretka i pouzdanosti.

Slični dijelovi

Broj dijela	Proizvođač	Paket / slučaj	Broj ulaza	Broj igle	Logička funkcija	Kašnjenje širenja	Napon za opskrbu	Miroljubiva struja	Potkategorija	Pogledajte usporedbu
Sn74ls32n	Teksaški instrumenti	14-dip (0,300, 7,62 mm)	2	14	ILI	22 ns	5 V	12:00	Kapije	Sn74ls32n vs sn74als86n
Sn74als86n	Teksaški instrumenti	14-dip (0,300, 7,62 mm)	2	14	Ili, XOR	17 ns	5 V	3.9 Ma	Kapije	Sn74als86n vs sn74hct32n
Sn74hct32n	Teksaški instrumenti	14-dip (0,300, 7,62 mm)	2	14	ILI	22 ns	5 V	2 μA	Kapije	Sn74hct32n vs sn74ls32n

Podatkovni list pdf

SN74ALS86N podatkovne liste:

Cilindrični držači baterija.pdf

SN54ALS86, SN54AS86A, SN74ALS86, SN74AS86A.PDF

SN74HCT32N podatkovne liste:

Sn54hct32, sn74hct32.pdf

Često postavljana pitanja [FAQ]

1. Koju funkciju služi SN74LS32N?

SN74LS32N je četverostruko 2-ulazni pozitivni ili kapiji s TTL-kompatibilnim ulazima.Ovaj poluvodički uređaj izvršava Booleove operacije gdje se izlaz označava s y pridržava se logiku y = a + b ili y = (a \ b + b \ a).Ili Gates igraju ključnu ulogu u digitalnim krugovima za izradu zamršenih logičkih funkcija.U praktičnim primjenama, ta vrata podupiru ključne funkcionalnosti u računalnim i kontrolnim sustavima, postaju osnovna komponenta kad god je potrebno složeno donošenje odluka.

2. Kako mogu kupiti SN74LS32N?

Kada kupujete elektroničke komponente odaberite ovlaštene distributere kako bi osigurali autentičnost i ponudili pouzdanu korisničku uslugu.Usporedba cijena može otkriti ekonomične opcije, uglavnom kada su dostupni popusti s velikim brojem.Možete se oslanjati na detaljne specifikacije i temeljite preglede, sintetizirajući ove informacije kako biste donijeli obrazovane odluke osiguravajući da komponenta odgovara njihovim potrebama za projektom.

3. Gdje mogu pronaći detaljne informacije o SN74LS32N?

Pojedinosti o SN74LS32N mogu se naći u njegovom podatkovnom listu.

DataSeet služi kao neprocjenjivi resurs, obuhvaćajući električne karakteristike, konfiguracije PIN -a i primjere aplikacija.Možete rutinski pregledavati tablice podataka prije nego što ugradite komponente u dizajne.Ova marljiva praksa daje osnovne parametre i smjernice usmjerene na optimizaciju funkcionalnosti i pouzdanosti kruga, odražavajući pažljivo razmatranje svakog točnog detalja u procesu dizajniranja.
