FPGA u odnosu na mikrokontroler: ključne razlike koje biste trebali znati

Kada radite s PCB dizajnom, često ćete birati između FPGA i mikrokontrolera na temelju potreba vašeg sustava.Ovaj članak objašnjava što je svaki od njih, kako rade i ključne komponente unutar njih.Također ćete vidjeti kako se njihove strukture sustava i pristupi programiranju razlikuju.Razumijevanjem ovih osnova možete odlučiti koji više odgovara vašem projektu.

Katalog

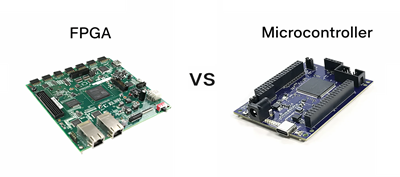

Slika 1. Pregled FPGA u odnosu na mikrokontroler

Što je FPGA i mikrokontroler?

An FPGA (Field-Programmable Gate Array) vrsta je integriranog kruga koji vam omogućuje konfiguriranje digitalne logike nakon proizvodnje.Široko se koristi u dizajnu tiskanih ploča kada je potrebno prilagođeno ponašanje hardvera, kao što je stvaranje paralelnih putanja obrade signala ili specijalizirane upravljačke logike.Umjesto pokretanja softverskih uputa, FPGA gradi hardverske sklopove na temelju vašeg dizajna.To ga čini prikladnim za zadatke koji zahtijevaju precizno određivanje vremena i fleksibilnost na hardverskoj razini.U PCB sustavu, on djeluje kao programabilna logička jezgra koja se povezuje s memorijom, senzorima i komunikacijskim sučeljima.Koristite FPGA uređaje za izravnu implementaciju prilagođenih digitalnih sustava na ploču.

A mikrokontroler je kompaktni integrirani krug dizajniran za izvršavanje programiranih naredbi za kontrolu elektroničkih sustava.Obično uključuje procesor, memoriju i ulazno/izlazna sučelja u jednom čipu, što ga čini idealnim za ugrađene PCB aplikacije.Mikrokontroleri se obično koriste za čitanje ulaza, obradu podataka i kontrolu izlaza kao što su LED, motori ili senzori.Oni rade sekvencijalno, slijedeći skup uputa zapisanih u softveru.U PCB dizajnu, oni služe kao glavna upravljačka jedinica za mnoge uređaje, od jednostavnih gadgeta do složenih sustava.Njihova jednostavnost i integracija čine ih popularnim izborom za zadatke usmjerene na kontrolu.

Komponente FPGA i mikrokontrolera

FPGA komponente

• Logički blokovi (konfigurabilni logički blokovi - CLB)

Ovo su osnovne građevne jedinice FPGA koje izvode digitalne operacije.Svaki logički blok sadrži pregledne tablice (LUT), flip-flopove i multipleksere.LUT-ovi se koriste za implementaciju kombinacijskih logičkih funkcija pohranjivanjem tablica istine.Flip-flops osiguravaju pohranu za sekvencijalnu logiku i kontrolu vremena.Zajedno, ovi elementi omogućuju FPGA-u da formira prilagođene digitalne sklopove.

• Programabilne interkonekcije

Interkonekcije su staze usmjeravanja koje povezuju različite logičke blokove unutar FPGA.Oni omogućuju signalima da putuju između logičkih elemenata na temelju konfiguriranog dizajna.Ove veze su fleksibilne i mogu se reprogramirati kako bi odgovarale različitim rasporedima krugova.Mreža za usmjeravanje osigurava da signali učinkovito stignu do ispravnih odredišta.Ova struktura omogućuje stvaranje složenog strujnog kruga bez fiksnog ožičenja.

• Ulazno/izlazni (I/O) blokovi

I/O blokovi povezuju FPGA s vanjskim komponentama na PCB-u.Oni upravljaju komunikacijom s uređajima kao što su senzori, memorija i procesori.Ovi blokovi podržavaju različite razine napona i standarde signalizacije.Mogu se konfigurirati kao ulazni, izlazni ili dvosmjerni priključci.Ova fleksibilnost omogućuje besprijekornu integraciju s različitim vanjskim sustavima.

• Jedinice za upravljanje satom

Jedinice za upravljanje satom kontroliraju vrijeme i sinkronizaciju unutar FPGA.Oni generiraju i distribuiraju taktne signale različitim dijelovima čipa.Ove jedinice mogu uključivati ​​fazno zaključane petlje (PLL) ili zaključane petlje s kašnjenjem (DLL).Oni pomažu u održavanju stabilnog vremena za pouzdan rad.Pravilna kontrola takta osigurava točnu obradu podataka u cijelom dizajnu.

• Ugrađeni memorijski blokovi (BRAM)

To su ugrađene memorijske jedinice koje se koriste za privremenu pohranu podataka.Omogućuju brz pristup često korištenim podacima unutar FPGA.Block RAM može se konfigurirati u različitim veličinama i načinima.Podržava međuspremnik, predmemoriju i zadatke rukovanja podacima.To smanjuje potrebu za vanjskom memorijom u nekim dizajnima.

Komponente mikrokontrolera

• Središnja procesorska jedinica (CPU)

CPU je glavna procesorska jedinica koja izvršava instrukcije.Izvodi aritmetičke, logičke i kontrolne operacije.CPU čita upute iz memorije i obrađuje ih korak po korak.Upravlja protokom podataka unutar sustava.To ga čini glavnim kontrolerom mikrokontrolera.

• Memorija (Flash, RAM, EEPROM)

Mikrokontroleri uključuju različite vrste memorije za pohranu koda i podataka.Flash memorija trajno pohranjuje program.RAM se koristi za privremene podatke tijekom izvođenja.EEPROM se koristi za pohranjivanje malih količina trajnih podataka.Svaki tip ima određenu ulogu u radu sustava.Zajedno podržavaju pouzdano rukovanje podacima.

• Tajmeri i brojači

Tajmeri i brojači koriste se za operacije temeljene na vremenu.Pomažu u generiranju kašnjenja, mjerenju vremenskih intervala i kontroli periodičnih zadataka.Ove su komponente važne za funkcije poput generiranja PWM signala.Također podržavaju brojanje i zakazivanje događaja.To ih čini korisnima u sustavima upravljanja i automatizacije.

• Ulazno/izlazni priključci (GPIO)

GPIO pinovi omogućuju interakciju mikrokontrolera s vanjskim uređajima.Mogu se konfigurirati kao ulaz ili izlaz ovisno o aplikaciji.Ovi priključci čitaju signale sa senzora ili šalju signale aktuatorima.Podržavaju digitalnu komunikaciju s drugim komponentama.GPIO-ovi su dobri za povezivanje sustava.

• Komunikacijska sučelja

Mikrokontroleri uključuju ugrađene komunikacijske module kao što su UART, SPI i I2C.Ova sučelja omogućuju razmjenu podataka s drugim uređajima.Podržavaju serijske komunikacijske protokole koji se obično koriste u ugrađenim sustavima.To omogućuje povezivanje sa senzorima, zaslonima i drugim upravljačima.Ova sučelja pojednostavljuju integraciju sustava.

Blok dijagrami FPGA i mikrokontrolerskih sustava

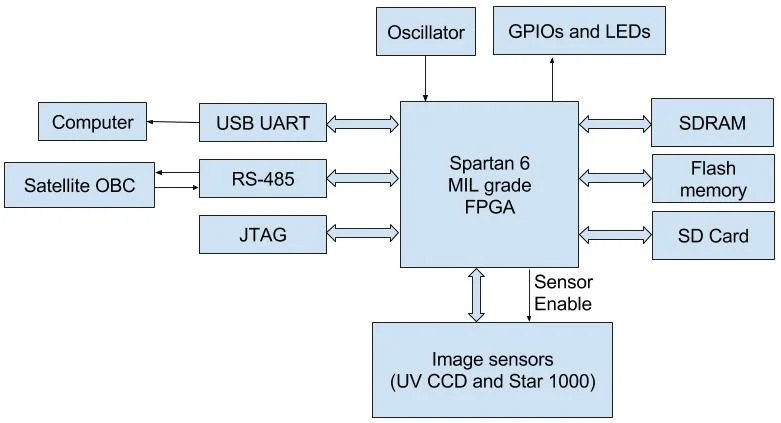

Slika 2. FPGA blok dijagram

FPGA blok dijagram prikazuje središnji programabilni uređaj povezan s više vanjskih komponenti preko fleksibilnih sučelja.Obično se povezuje s memorijskim modulima kao što su SDRAM i flash memorija za rukovanje podacima.Komunikacijska sučelja kao što su UART, RS-485 i JTAG omogućuju interakciju s vanjskim sustavima i alatima za uklanjanje pogrešaka.Dijagram također uključuje ulazno/izlazne veze za senzore i upravljačke signale.Izvor takta daje vremenske signale kako bi se osigurao sinkronizirani rad.Struktura naglašava kako FPGA djeluje kao središnje logičko čvorište u sustavu.Upravlja protokom podataka između perifernih uređaja bez fiksne interne arhitekture.

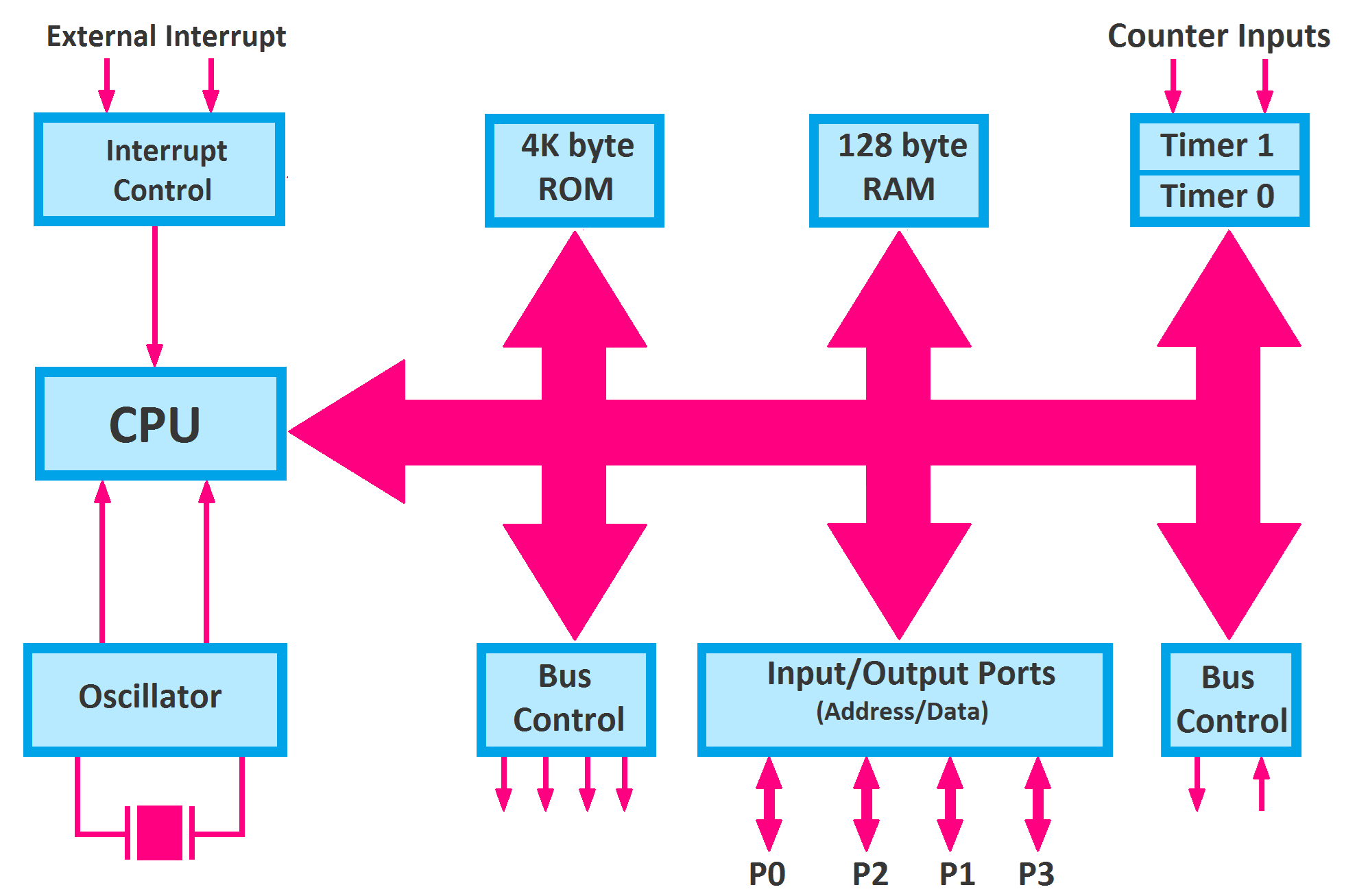

Slika 3. Blok dijagram mikrokontrolera

Blok dijagram mikrokontrolera prikazuje centraliziranu procesorsku jedinicu povezanu s internom memorijom i periferijama preko sustava sabirnice.CPU komunicira s ROM-om i RAM-om radi izvršavanja i pohranjivanja instrukcija.Ulazno/izlazni priključci omogućuju interakciju s vanjskim uređajima kao što su senzori i zasloni.Tajmeri i brojači upravljaju operacijama vezanim uz mjerenje vremena unutar sustava.Oscilator daje signal sata koji pokreće cijelu operaciju.Kontrola prekida upravlja vanjskim i unutarnjim rukovanjem događajima.Ova struktura prikazuje kompaktan i integrirani sustav dizajniran za zadatke upravljanja.

Prednosti i nedostaci FPGA

Prednosti	Nedostaci
Vrlo fleksibilan hardverska konfiguracija omogućuje prilagođeni dizajn digitalnih sklopova.	Složen dizajn proces koji zahtijeva jezike za opis hardvera.
Podržava istinito paralelna obrada za operacije velike brzine.	Veći trošak u usporedbi s jednostavnijim ugrađenim rješenjima.
Mogućnost reprogramiranja više puta za različite aplikacije.	Dulje vrijeme razvoja zbog dizajna i testiranja.
Može podnijeti složene zadatke obrade signala i podataka.	Zahtijeva specijalizirani alati i stručnost.
Skalabilan arhitektura prikladna za napredne sustave.	Veća snaga potrošnja u nekim izvedbama.

Prednosti i nedostaci mikrokontrolera

Prednosti	Nedostaci
Niska cijena i široko dostupan za mnoge primjene.	ograničeno procesorska snaga za složene zadatke.
Jednostavan za programiranje koristeći uobičajene jezike poput C/C++.	Sekvencijalni izvođenje ograničava paralelnu obradu.
Integrirano komponente smanjuju potrebe za vanjskim hardverom.	Ograničena memorija u usporedbi s većim sustavima.
Mala snaga potrošnja prikladna za prijenosne uređaje.	Manje fleksibilan hardverska konfiguracija.
Brz razvoj ciklus za ugrađene sustave.	Izvedba ovisi o fiksnoj arhitekturi.

Usporedba kodova: programiranje FPGA i mikrokontrolera

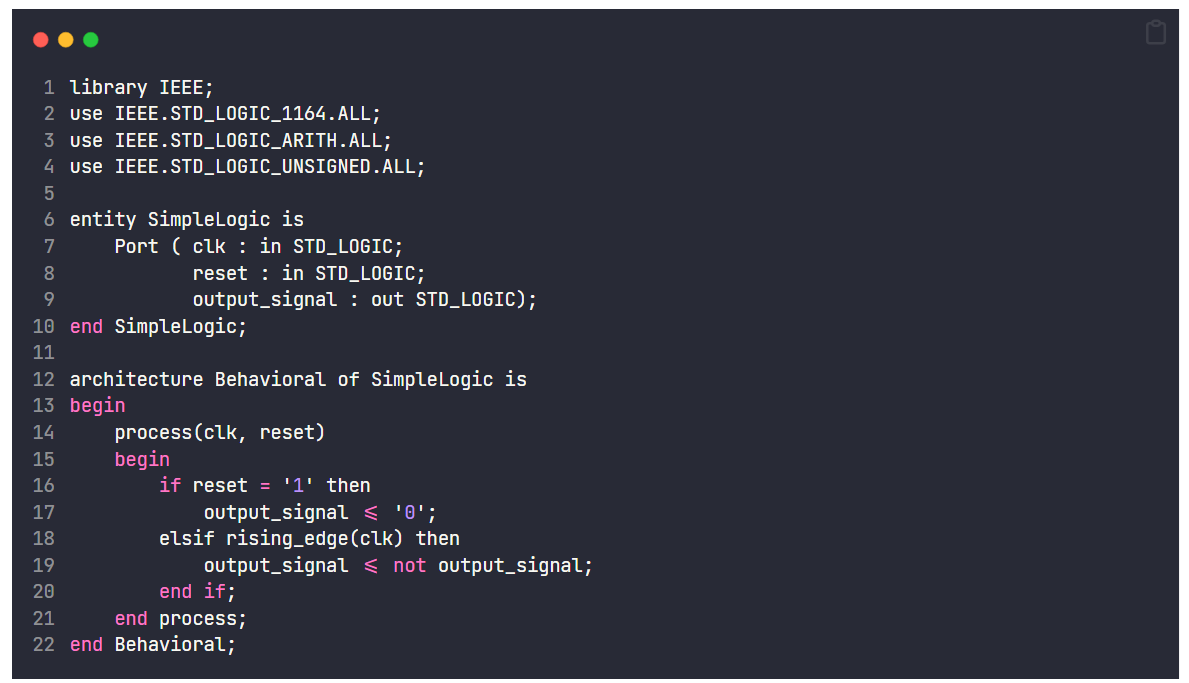

Primjer FPGA koda koristi jezik opisa hardvera kao što je VHDL za definiranje ponašanja kruga.Umjesto pisanja uputa, kod opisuje kako se signali mijenjaju i međusobno djeluju.Definira ulaze, izlaze i kako sustav reagira na signale takta.Struktura uključuje entitete i arhitekture za organiziranje dizajna.Procesni blok kontrolira kako se signali ažuriraju na temelju događaja poput rubova sata.Ovaj pristup izravno modelira ponašanje hardvera umjesto izvršavanja sekvencijalnih naredbi.Omogućuje stvaranje prilagođene digitalne logike unutar FPGA.

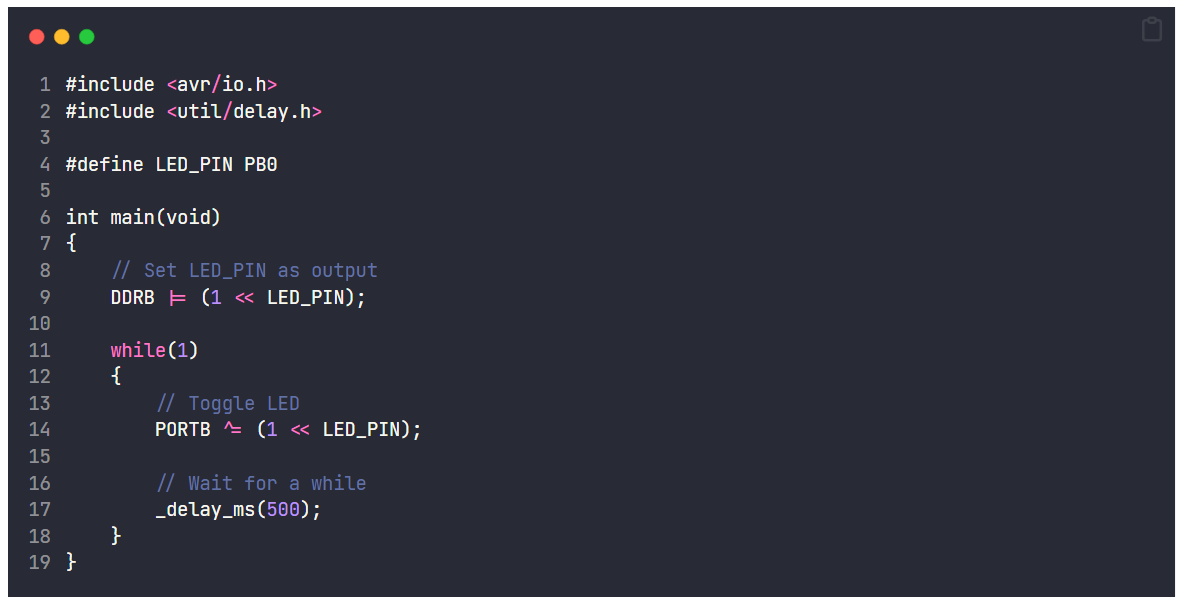

Primjer koda mikrokontrolera koristi programski jezik kao što je C za izvršavanje instrukcija korak po korak.Započinje postavljanjem hardverskih registara i definiranjem konfiguracija pinova.Glavna funkcija radi kontinuirano, izvršavajući zadatke u petlji.Upute kontroliraju izlaze poput uključivanja i isključivanja LED-a.Funkcije odgode koriste se za stvaranje vremenskih efekata.Ovaj pristup slijedi model sekvencijalnog izvršenja.Jednostavan je i široko se koristi za programiranje ugrađenih sustava.

Primjena FPGA i mikrokontrolera

1. Sustavi industrijske automatizacije

FPGA se koriste za upravljanje i obradu signala u industrijskim strojevima.Obrađuju podatke velike brzine i točne vremenske zahtjeve.Mikrokontroleri upravljaju senzorima, motorima i upravljačkom logikom u sustavima automatizacije.Zajedno omogućuju pouzdan i učinkovit rad.Ova kombinacija poboljšava performanse i kontrolu sustava.

2. Potrošačka elektronika

Mikrokontroleri se široko koriste u uređajima kao što su perilice rublja, televizori i daljinski upravljači.Učinkovito upravljaju korisničkim unosima i funkcijama sustava.FPGA se koriste u naprednim uređajima koji zahtijevaju brzo rukovanje podacima, kao što su jedinice za video obradu.Ove aplikacije imaju koristi od kompaktnog i učinkovitog dizajna.Obje tehnologije podržavaju moderne elektroničke proizvode.

3. Komunikacijski sustavi

FPGA se koriste u mrežnoj opremi za usmjeravanje podataka i obradu signala.Podržavaju komunikacijske protokole velike brzine.Mikrokontroleri upravljaju funkcijama upravljanja i nadzora u komunikacijskim uređajima.Ove uloge osiguravaju stabilan i učinkovit prijenos podataka.Ovo je važno u modernoj komunikacijskoj infrastrukturi.

4. Medicinski uređaji

Mikrokontroleri upravljaju funkcijama u uređajima poput monitora srca i infuzijskih pumpi.Oni osiguravaju pouzdan rad uz malu potrošnju energije.FPGA se koriste u slikovnim sustavima za brzu obradu podataka.Ove aplikacije zahtijevaju točnost i pouzdanost.Obje tehnologije podržavaju zdravstvene sustave.

5. Automobilski sustavi

Mikrokontroleri upravljaju kontrolnim jedinicama motora, senzorima i sigurnosnim sustavima.Osiguravaju učinkovit rad vozila.FPGA se koriste u naprednim sustavima pomoći vozaču za obradu podataka.Ovi sustavi poboljšavaju sigurnost i performanse.Automobilska elektronika uvelike se oslanja na obje tehnologije.

6. Zrakoplovstvo i obrana

FPGA se koriste za brzu obradu podataka i sigurne komunikacijske sustave.Podržavaju složene zadatke analize signala i upravljanja.Mikrokontroleri upravljaju nadzornim i upravljačkim funkcijama u ugrađenim sustavima.Ove aplikacije zahtijevaju visoku pouzdanost i preciznost.Obje tehnologije igraju ključne uloge u kritičnim sustavima.

FPGA vs mikrokontroler vs CPLD

Značajke	FPGA	Mikrokontroler	CPLD
Logički resursi	~10K do >10M logička vrata (ili LUT-ovi)	Nije primjenjivo (temeljen na procesoru)	~1K do ~100K kapije
Brzina sata	~50 MHz do 500+ MHz (ovisno o dizajnu)	~1 MHz do 600 MHz (tipični MCU-ovi)	~50 MHz do 200 MHz
Stil obrade	Prava paralela hardversko izvođenje	Sekvencijalni izvođenje instrukcija	Ograničena paralela logika
Konfiguracija metoda	Zasnovan na SRAM-u/Flashu bitstream učitan pri pokretanju	Firmware pohranjen u Flash memoriji	Neisparljiv konfiguracija (EEPROM/Flash)
Programiranje Jezik	VHDL, Verilog (HDL)	C, C++, sklop	VHDL, Verilog
Interna memorija	Blokiraj RAM: ~10 KB do nekoliko MB	Flash: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Vrlo ograničeno (nekoliko KB ekvivalenta)
I/O pinovi	~50 do 1000+ konfigurabilni I/O	~6 do 200 GPIO igle	~30 do 500 I/O
Snaga Potrošnja	~1 W do 10+ W (ovisi o veličini/dizajnu)	~1 mW do 500 mW	~10 mW do 1 W
Vrijeme pokretanja	ms u sekunde (potrebno je učitavanje konfiguracije)	µs do ms (instant iz Flasha)	Instant (neisparljiv)
Unos dizajna	Hardverski sklop definicija	Softverski program razvoju	Logički dizajn (jednostavniji od FPGA)
Vanjski Komponente	Često zahtijeva vanjska memorija (DDR, Flash)	Minimalno (obično samostalan)	Minimalno vanjsko komponente
Rekonfiguracija	Potpuno reprogramabilni, neograničeni ciklusi	Mogućnost reprogramiranja firmware	Mogućnost reprogramiranja ali ograničene veličine
Tipična uporaba Skala	Visoka složenost digitalni sustavi	Mali do srednji ugrađeni sustavi	Mala kontrola i logika sučelja
Razvoj Ciklus	Tjednima do mjesecima	Dana do tjedana	Dana do tjedana

Zaključak

FPGA i mikrokontroleri uglavnom se razlikuju po načinu na koji obrađuju podatke, pri čemu FPGA nude paralelno hardversko izvršavanje, a mikrokontroleri koji se oslanjaju na sekvencijalno softversko upravljanje.Njihove unutarnje komponente, strukture sustava i metode programiranja odražavaju te razlike, čineći svaki pogodnim za specifične primjene.FPGA se ističu u brzim, prilagodljivim logičkim zadacima, dok su mikrokontroleri idealni za kontrolno orijentirane i troškovno učinkovite dizajne.Zajedno igraju važne uloge u industrijama kao što su automatizacija, komunikacija, automobilska industrija i zdravstveni sustavi.
