Podređeni niz vrata (FPGA): Napredak, arhitektura i primjene u modernoj elektronici

Ovaj vodič istražuje tehnologiju FPGA (terenska programa koja se može programirati), inovacija koja pokreće budućnost dizajna digitalnog kruga.Za razliku od čipova s ​​fiksnom funkcijom, FPGA se mogu reprogramirati kako bi se prilagodili promjenjivim potrebama.Članak obuhvaća njihovu važnu ulogu u industrijama poput telekomunikacija i digitalne obrade signala, nudeći uvid u njihovu arhitekturu, aplikacije i sve veći utjecaj na modernu elektroniku.

Katalog

Napredak u FPGA tehnologiji

Tehnologija koja se može programirati na terenu (FPGA) tehnologija ističe svoju prilagodljivost, nudeći reprogramirajuća hardverska rješenja koja se mogu prilagoditi za različite aplikacije, za razliku od čipova s ​​fiksnom funkcijom kao što su ASICS.Ova fleksibilnost učinila je FPGA -i važnim u poljima poput komunikacijskih sustava, digitalne obrade signala i strojnog učenja.Zemlje poput China igraju ulogu u unapređenju inovacije FPGA razvojem sofisticiranih rješenja koja poboljšavaju njihov tehnološki položaj.Kako se razvijaju FPGA-i, oni utrti put prekograničnoj suradnji i inovacijama, pomažući industriji da se bave modernim izazovima prilagođenim hardverom visokih performansi.Za razliku od tradicionalnih računalnih metoda, koje se oslanjaju na sekvencijalnu obradu, FPGAS utječe na paralelnu obradu za učinkovitije rukovanje složenim zadacima.Mnogi koriste jezike opisa hardvera (HDLS) za programiranje ovih čipova, omogućujući im da dizajniraju zamršene algoritme izravno u hardveru za brže performanse.Mastering FPGA razvoj zahtijeva ravnotežu teorijskog znanja i praktičnog iskustva u integraciji hardverskog softvera.Ovaj jedinstveni pristup računanju daje FPGAS prednost u područjima poput šifriranja, AI i obrade podataka, što im čini sjajne alate za budući tehnološki napredak u industrijama.

Putovanje FPGA tehnologije

Kad je Xilinx 1985. predstavio XC2064 FPGA, on je zapalio transformaciju u tehnologiji, premještajući krajolik u vrijeme tek što je počelo prihvaćati osobna računala, internet i mobilne telefone.Te su inovacije potaknule novu eru usredotočenu na digitalnu integraciju.U početku obavljajući osnovne logičke zadatke, FPGAS je brzo napredovao, pronalazeći vrijednost u digitalnoj obradi i ugrađenim aplikacijama.S dva desetljeća nemilosrdnog razvoja, FPGA-i su se razvijali od pomoćnih dijelova u samoodređene elektrane, odražavajući brzu evoluciju unutar industrije poluvodiča.Njihovo putovanje prikazuje upečatljiv skok u složenost, napredujući iz ranog procesa od 2 μm s 85.000 tranzistora na napredne uređaje za milijardu tranzistora koji koriste tehnologije poput 65 nm do 2007. godine. Dogodilo se trenutak kada je Xilinxova XC4000 serijala, koja je osnovala široku empartuKroz procese stvaranja i evaluacije u industriji.Ovaj tekući tehnološki rast potaknuo je industriju FPGA, udovoljavajući sve većoj potražnji za zamršenim poluvodičkim rješenjima.Sposobnost FPGAS -a da se bez napora integrira i koristi nove tehnologije služi kao svjedočanstvo o značaju prilagodljivosti i predviđanja u inženjerstvu.Neumornim poboljšanjem i proširivanjem njihovih funkcionalnosti, FPGA -i ne samo da budu u toku s tehnološkim napretkom, već često utječu na njegovu buduću putanju.

Principi FPGA funkcionalnosti

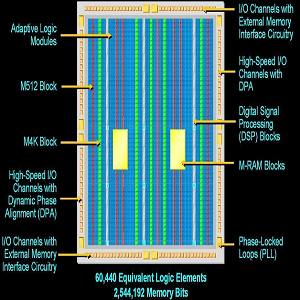

FPGA struktura i komponente

Terenski programabilni nizovi vrata (FPGAS) koriste složenu arhitekturu poznatu kao logički stanični niz (LCA).Ovaj okvir uključuje konfiguracije logičkih blokova (CLBS), ulazne izlazne blokove (IOBS) i opsežnu mrežu međusobnih veza.Takva arhitektura postavlja temelje za vrlo podesive logičke dizajne.Za razliku od tradicionalnih fiksnih logičkih krugova, FPGAS se može pohvaliti izvanrednom sposobnošću konfiguriranja.Dok statički krugovi ostaju nepromijenjeni, FPGA -i transformiraju logičke operacije kroz precizno učitavanje konfiguriranih podataka u statičke RAM stanice, povećavajući njihovu prilagodljivost.Ova osobina pojačava njihovu vrijednost i kao dinamične hardverske komponente i platforme za pionirske aplikacije na različitim poljima.

Krojenje logičkih postupaka

Široki i reprogramirani okvir FPGA -a omogućava da više puta primjenjuju različite logičke transformacije.Pažljivim učitavanjem određenih podataka konfiguracije u njihove memorijske komponente, pojedinci mogu s izuzetnom preciznošću prilagoditi logičke zadatke.Takva prilagodba podržava širok niz potreba za projektom i ističe odlazak FPGAS -a od njihovih fiksnih prethodnika poput PALS -a i CPLD -a, što olakšava gotovo bezgranične logičke mogućnosti reprogramiranja.Ova prilagodljivost pokazuje se neprocjenjivim u industrijama koje zahtijevaju česte promjene, poput telekomunikacija i obrade signala.

Raznolika integracija aplikacija

FPGAS funkcionira kao učinkovit most između fiksnih logičkih uređaja i integriranih krugova specifičnih za aplikaciju (ASICS), nudeći prilagodljivost bez dodatnih troškova prilagođenog hardvera.Njihova fleksibilnost potiče upotrebu u različitim aplikacijama, uključujući visokofrekventne trgovinske sustave i zrakoplovne tehnologije.Ova je kvaliteta povoljna tijekom faza prototipa, gdje se mogu pojaviti iterativna poboljšanja bez potrebe za potpunim redizajnom hardvera.U zamršenim okruženjima, kapacitet FPGAS -a za istodobno upravljanje više zadataka pokazuje skladnu interakciju između reaktivnog hardvera i dinamičnih zahtjeva modernog softvera.Razmišljanje o arhitekturi i potencijalu FPGAS otkriva da je njihova istinska snaga u njihovoj opsežnoj fleksibilnosti.Ovaj atribut revolucionira pristupe za rješavanje problema u industriji, omogućujući rješenja koja napreduju zajedno s tehnološkim napretkom.Uvidi u industriji ukazuju na to da ih inherentna rekonfigurabilnost FPGA-a čini komponentom za aplikacije koje izgledaju prema naprijed, gdje razlika između softvera i hardvera postaje sve više nejasna.

Jezgra struktura FPGA uređaja

FPGA uređaji pripadaju kategoriji polu-kupusnih krugova unutar specijaliziranih integriranih krugova, izrađenih za nude fleksibilnost i širok raspon funkcija.Oni uključuju brojne resurse kao što su programabilne ulazne/izlazne jedinice, konfigurirajuće logičke blokove i module za digitalno upravljanje satom.Ove komponente stvaraju dinamični temelj, omogućujući značajnu programabilnost, što pomaže u rješavanju izazova s ​​kojima se suočavaju uređaji s ograničenim brojem vrata.Opsežni međusobno povezani resursi ugrađeni u FPGA-i olakšavaju visoku integraciju i pouzdane dizajne, zahtijevajući relativno umjerena početna ulaganja.Ova osobina čini FPGA -ove privlačne u digitalnim krugovima.

Putovanje dizajniranjem FPGA -ova uglavnom se pridržava organizirane metode.Za početak, arhitektura algoritma je izrađena, a služi kao strateški plan za sljedeće faze.Nakon toga, odvija se simulacija sustava, pružajući uvid u potencijalne probleme prije prelaska na fizičku provedbu.Posljednji korak uključuje validaciju hardvera iterativnim prototipiranjem, osiguravajući da su bilo kakva prilagođavanja i praktična i učinkovita.Ovaj ekspanzivni razvojni ciklus obogaćen je različitim procesima koji koriste alate za automatizaciju elektroničkih dizajna (EDA).Ovi alati doprinose rafiniranju i optimizaciji dizajna kako bi se uskladile s praktičnim zahtjevima.

Važan element ovog razvojnog procesa je ciklička priroda stvaranja i ispitivanja.Jednom kada se teorijski dizajni dovrše i fino prilagode simulacijama, nova se ograničenja izvršavaju i potvrđuju na stvarni FPGA hardver.Ova kontinuirana međusobna povezanost dizajna i fizičkog testiranja osigurava da je ishod i robustan i učinkovit.Iskusna perspektiva cijeni važnost ovih opetovanih ciklusa, prepoznajući ravnotežu između konceptualnih ideala i praktičnih ograničenja, što u konačnici dovodi do uspješnih FPGA dizajna.Vrhunac ovih nastojanja proizvodi detaljan, prilagodljiv i pouzdan FPGA sustav, opremljen za rješavanje složenosti digitalnog kruga.

Principi rada za FPGA dizajn čipa

Dizajn FPGA čipova zahtijeva dobro strukturirani okvir i metodički pristup koji se usklađuje sa specifičnim zahtjevima FPGA arhitekture.Proces uključuje prevođenje složenih algoritama u praktične dizajne koristeći napredne alate poput MATLAB -a ili C. Primjenom jezika opisa hardvera (HDL) s preciznošću, možete osigurati jasnoću, funkcionalnost i učinkovitu integraciju komponenti u okviru FPGA.Aspekt FPGA Design je bešavna integracija komponenti hardvera i pažnja na sheme.Kao što se arhitekti oslanjaju na detaljne nacrte, dizajneri FPGA usredotočeni su na povezivanje slojeva logičkih vrata i sučelja kako bi postigli željene performanse.Ova koordinacija u svim dizajnerskim elementima osigurava da konačni proizvod djeluje učinkovito i ispunjava funkcionalne zahtjeve.

Razvoj algoritma i prijevod ključni su koraci u FPGA dizajnu.Mnogi stvaraju zamršene algoritme na jezicima na visokoj razini i iterativno ih usavršavaju kako bi osigurali da se precizno prevode u arhitekture kompatibilne s FPGA.Proces zrcali cikluse razvoja softvera, gdje kontinuirano testiranje i poboljšanje dovode do boljih performansi.Majstorstvo HDL -a dodatno poboljšava ovaj postupak čineći kôd čitljivijim, učinkovitijim i lakšim za uklanjanje pogrešaka.Provjera i uklanjanje pogrešaka na razini ploče potrebna je kako bi se osiguralo da je konačni dizajn pouzdan i zadovoljava očekivanja korisnika.Ovaj korak uključuje temeljito testiranje, slično kao popis prije leta, kako bi se uhvatili bilo kakva potencijalna pitanja prije implementacije.Rigorozne prakse provjere smanjuju rizik i poboljšavaju ukupnu pouzdanost FPGA čipa, osiguravajući dugoročnu funkcionalnost i brže vrijeme za tržište.

Dizajnirajte jezike i platforme

Napredak u FPGA dizajnerskim praksama

Terenski nizovi vrata (FPGAS) vrlo su svestrani hardverski uređaji koji se mogu prilagoditi za obavljanje određenih zadataka.Da bi dizajnirali ove prilagođene funkcije, mnogi se oslanjaju na jezike opisa hardvera (HDL), koji im omogućuju definiranje kako se digitalni sustav treba ponašati.Dva od najčešće korištenih HDL -a u FPGA dizajnu su VHDL i Verilog HDL.Ovi jezici služe kao temelj za stvaranje složenih digitalnih krugova pružanjem načina modeliranja ponašanja sustava prije nego što se fizički provede.Ova sposobnost opisivanja hardverskog ponašanja kroz kôd pomaže optimiziranju performansi sustava i postizanju precizne funkcionalnosti.

VHDL, koji je jezik za opisivanje hardvera VHSIC, široko je usvojen jezik u FPGA dizajnu zbog svog naglaska na prenosivosti i neovisnosti dizajna.Omogućuje pisanje koda koji se može prilagoditi različitim hardverskim arhitekturama, što olakšava ponovno korištenje dizajna u više projekata.VHDL je koristan za projekte koji zahtijevaju visoku razinu kontrole nad sistemskim arhitekturama, jer omogućuje izgradnju visoko prilagođenih rješenja prilagođenih određenim aplikacijama.S druge strane, Verilog se često preferira po svojoj jednostavnijoj, C-sličnoj sintaksi, što ga čini pristupačnijim koji su upoznati s tradicionalnim programskim jezicima.Verilog je popularan za opsežne, višestupanjske dizajnerske procese gdje su potrebna jasnoća i jednostavnost upotrebe.

I VHDL i Verilog nastavljaju se razvijati, uvodeći naprednije značajke koje čine FPGA dizajnerske tokove rada učinkovitijim.Ovi jezici sada podržavaju sofisticiranije logičke konstrukcije, koji pojednostavljuju proces dizajna i poboljšavaju produktivnost.Iterativna priroda FPGA dizajna potiče kontinuirano učenje i poboljšanje, omogućujući guranje granica onoga što ovi prilagodljivi uređaji mogu postići u raznim industrijama.

Integrirano razvojno okruženje (IDE)

Uz jezike opisa hardvera, FPGA Design zahtijeva specijalizirane softverske alate poznate kao integrirana razvojna okruženja (IDE) za upravljanje cijelim procesom dizajna.IDES pruža sveobuhvatan skup alata koji pomažu u pisanju, testiranju i uklanjanju pogrešaka FPGA dizajna.Dva od najčešće korištenih IDE -a u razvoju FPGA su Quartus II, koji su razvili Intel i Vivado, razvijeni od Xilinxa.Ove platforme pojednostavljuju razvojni proces integrirajući različite dizajnerske zadatke u jedno sučelje, što olakšava upravljanje složenim projektima od početka do kraja.

Jedna od glavnih funkcija ovih IDE -a je pomoći u pisanju i organiziranju koda.Osim osnovnog uređivanja koda, ove platforme također pružaju alate za simulaciju koji omogućuju praktički testiranje njihovih dizajna prije nego što ih implementiraju u hardver.Ovo je kritični korak u procesu dizajniranja jer pomaže u prepoznavanju i popravljanju potencijalnih problema rano, smanjujući rizik od skupih pogrešaka tijekom faze fizičke provedbe.IDES također nudi alate za uklanjanje pogrešaka koji omogućuju analizu kako će se njihovi digitalni sustavi ponašati u različitim uvjetima, osiguravajući da konačni dizajn djeluje kao što se očekivalo.

Mogućnost brzog ponavljanja dizajna i testiranja više konfiguracija glavna je prednost korištenja IDES -a.Možete prilagoditi dizajne na temelju povratnih informacija iz simulacija i uklanjanja pogrešaka za optimizaciju performansi i pouzdanosti.Ovaj iterativni postupak štedi vrijeme minimizirajući potrebu za fizičkim prototipovima i skraćuje cjelokupni razvojni ciklus.Korištenjem IDE -a možete osigurati da konačni dizajni ispunjavaju sve tehničke zahtjeve i praktična ograničenja, što rezultira snažnijim i učinkovitijim elektroničkim sustavima.Kako se FPGA aplikacije i dalje šire na područja poput IoT -a, AI i Edge Computing -a, ova će razvojna okruženja igrati sve važniju ulogu u ubrzanju inovacija.

Primjene FPGAS -a

Napredni sustavi za obradu videozapisa

FPGA -i doprinose evoluciji sustava video obrade.Koristeći njihovu brzinu i fleksibilnost, ovi sustavi poboljšavaju video tehnologije poput segmentacije za moderne zaslone s više zaslona.Oni zadovoljavaju rastuću potražnju za izuzetnom kvalitetom videozapisa putem cjevovoda i paralelne obrade podataka.FPGA -i učinkovito upravljaju tokovima podataka predstavljajući video struje koji udovoljavaju karakterističnim zahtjevima za obradu, uključujući operacije čitanja/pisanja podržane ugrađenim RAM -om i FIFO konfiguracijama u složenim arhitekturama sustava.Brza evolucija primijećena u ovom polju ima koristi od kontinuiranih ispitivanja ispitivanja i implementacije na visokoj razini tipične za dinamičko okruženje za prikaz.

Učinkoviti sustavi upravljanja podacima

Unutar kašnjenja podataka i dizajna pohrane, FPGA -i obavljaju uloge, posebno u programiranim linijama kašnjenja koje se koriste u komunikacijskim postavkama.Kroz memorijsku i kontra strategije, koje pokreću RAM ili FIFO, oni optimiziraju učinkovitost sustava, neprimjetno prilagođavajući promjene u protokolima povezivanja podataka.Ova učinkovitost značajno smanjuje sistemske režijske troškove u elektroničkim mrežama.FPGAS Izravna kontrola nad operacijama SD kartica, usklađujući rješenja za upravljanje podacima s stalno promjenjivim krajolikom algoritamskog izazova.

Inovacije telekomunikacijskog sektora

FPGA -i istaknuto služe u telekomunikacijama, postupaju s zamršenim protokolima unutar baznih stanica i osiguravajući besprijekornu operaciju usred tekućih adaptacija protokola.Njihova okretnost nadopunjuje ekonomske i funkcionalne potrebe u područjima prepuna terminalnih uređaja.Iako su u početku pogodovali u dojenačkoj komunikacijskoj sustavima, FPGAS -ovi graciozno prelaze na potporu ASIC -a jer ti sustavi sazrijevaju, aktivno pomažući mrežama tijekom faza rasta i operativnih promjena.Ova svestranost vidljiva je u pilot projektima namijenjenim jačanju pouzdanosti i propusnosti mreže.

Široke industrijske aplikacije

Osim telekomunikacija, FPGA -i pronalaze upotrebe u sigurnosnom, industrijskom, vojnom i zrakoplovnom sektoru.Njihova prilagodljivosti odgovaraju protokolu u sigurnosnim sustavima, dok kompaktni FPGA -i rješavaju nijansirane industrijske potrebe s prilagođenim rješenjima.Njihova postojanost igra ulogu u obrambenim aplikacijama.Kako se tehnološke arene poput 5G i AI proširuju, FPGA su spremni otključati brojne industrijske avenije.Pilot studije u tim disciplinama ukazuju na obećavajuće dobitke u učinkovitosti i inovacijama, što signalizira buduće bogate raznim primjenama.
