GAL20V8B-15LJN: Značajke, pinout, aplikacije i vodič za programiranje

GAL20V8B-15LJN je izdvojeni uređaj dizajniran za mnoge digitalne zadatke.Ovaj vodič pomno promatra što GAL20V8B-15LJN može učiniti, usredotočujući se na svoju fleksibilnost i snažne performanse u različitim namjenama, od kontrolirajućih strojeva do napajanja svakodnevnih gadgeta.Pokrivat ćemo njegove glavne značajke, kako je postavljeno i kako ga programirati, nudeći jasan prikaz svima koji žele koristiti napredna logička rješenja u svojim projektima.

Katalog

Gal20v8b-15ljn Opis

A Gal20v8b-15ljn Iz rešetke Semiconductor je izdvajanje u obitelji Gal® 20V8 uređaja, poznata po učinkovitosti i brzoj brzini.Ovaj je model dizajniran pomoću E2CMOS tehnologije koja se slavi za malu potrošnju energije uz održavanje visokih performansi.Prvenstveno se koristi u aplikacijama za digitalnu logiku kao što su dekodiranje adresa, povezivanje uređaja i zamjena logike, GAL20V8B-15LJN je svestran i prikladan za široki spektar programabilnih logičkih aplikacija.GAL20V8B-15LJN uključuju konfiguraciju od 8 makrocela, maksimalnu radnu frekvenciju od 62,5 MHz i kašnjenje širenja od samo 15 nanosekundi, osiguravajući brze i pouzdane performanse.Radi na standardnom napajanju 5V i dolazi u 28-pinskom PLCC-u (plastični olovni nosač čipova).

Ako tražite pouzdano i učinkovito programibilno logičko rješenje, GAL20V8B-15LJN je odličan izbor.Izgrađen je za pružanje snažnih performansi, što ga čini pametnom opcijom za tvrtke s ciljem nadogradnje njihove tehnologije.Ako razmišljate o velikoj narudžbi, ovo je savršena prilika za optimizaciju svojih aplikacija i maksimalno izvući svoju infrastrukturu.

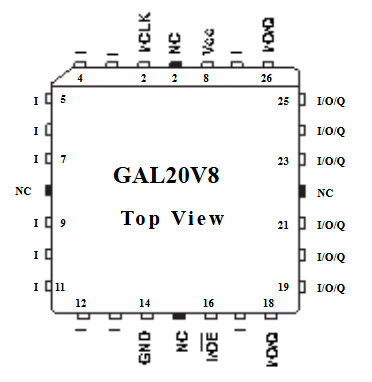

GAL20V8B-15ljn konfiguracija pina

A Gal20v8b-15ljn je a Generička logika niza (gal) Uređaj, programabilni logički uređaj koji se koristi u različitim aplikacijama za digitalnu logiku.A konfiguracija pin slijedi a Standardni 24-pinski dvostruki linijski paket (DIP) izgled, s ulazima, izlazima i upravljačkim iglama jasno definiranim.

Na lijeva strana Od dijagrama (igle 1-12), prvenstveno vidimo ulazne (i) igle koji omogućuju uređaju da prima signale iz vanjskih krugova.PIN 1 i nekoliko drugih igara (5, 7, 9 i 11) označeni su kao ulazi (I).PIN 6 i 22 označeni su NC (bez veze), što znači da nisu električno povezani s unutarnjim krugom.GND (zemljani) pin postavljen je na pin 12, a služi kao referentni napon za uređaj.

Na desna strana (PINS 13-24), imamo ulazne/izlazne (I/O) igle, koji se mogu konfigurirati kao ulazi ili izlazi, ovisno o programiranoj logici.Ove I/O igle (18, 19, 21, 23, 25 i 26) pružaju fleksibilnu povezanost.PIN (PIN 15) za definiranje načina rada uređaja, a VCC (napajanje) PIN na PIN 24 pruža potreban napon za pravilan rad.

Na vrh Od uređaja postoje dodatni upravljački signali, uključujući MCLK (glavni sat, PIN 2) i dodatne NC igle.Pinout Gal20V8B omogućava učinkovit dizajn digitalne logike, što ga čini široko korištenom komponentom u programabilnim logičkim krugovima.

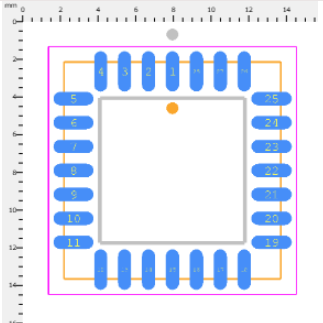

GAL20V8B-15LJN CAD modeli

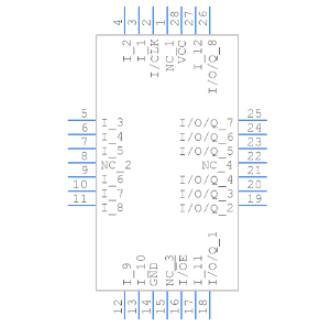

Gal20v8b-15ljn simbol

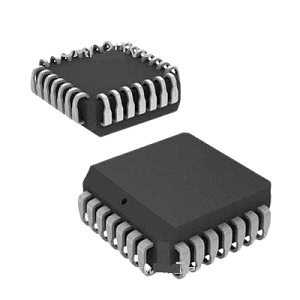

GAL20V8B-15ljn

GAL20V8B-15ljn

• Kašnjenje širenja: GAL20V8B-15LJN ima maksimalno kašnjenje širenja od 15 nanosekundi, što znači da može podnijeti brze prijelaze signala i djelovati učinkovito u vremenski osjetljivim na aplikacije.

• Radna frekvencija: Podržava maksimalnu radnu frekvenciju od 62,5 MHz, olakšavajući brzu obradu i reaktivnost u složenim digitalnim logičkim krugovima.

• Mala potrošnja energije: Uređaj koristi E2CMOS tehnologiju, varijantu CMO -a koja naglašava energetsku učinkovitost.Ova tehnologija osigurava da GAL20V8B-15LJN troši manju energiju, što je čini idealnim za aplikacije gdje je potrebna učinkovitost električne energije bez žrtvovanja performansi.

• Reprogramirajuća tehnologija E2 Cell: GAL20V8B-15LJN opremljen je stanicama koje se mogu ukloniti, omogućujući reprogramiranje i ažuriranje logičkih funkcija po potrebi.Ova značajka pruža izvrsnu fleksibilnost i prilagodljivost u promjeni hardverskog okruženja ili ažuriranja sustava.

• Svestrane izlazne logičke makrocele: Sadrži 8 izlaznih logičkih makrocela koje se mogu pojedinačno programirati za različite logičke funkcije, omogućujući prilagođavanje uređaja specifičnim potrebama.Ove makrocele podržavaju konfiguraciju izlaznog polariteta i mogu oponašati funkcionalnost 24-pinskih PAL uređaja, što GAL20V8B-15LJN čini svestranim izborom za niz digitalnih aplikacija.

• Poboljšana ispitivanja: Uređaj sadrži mogućnosti prenosa i resetiranja napajanja za sve registre, osiguravajući 100% funkcionalnu testiranje.Ovaj je aspekt izvrstan za održavanje pouzdanosti i predvidljivosti u operativnim postavkama, posebno tamo gdje su važni integritet sustava i performanse.

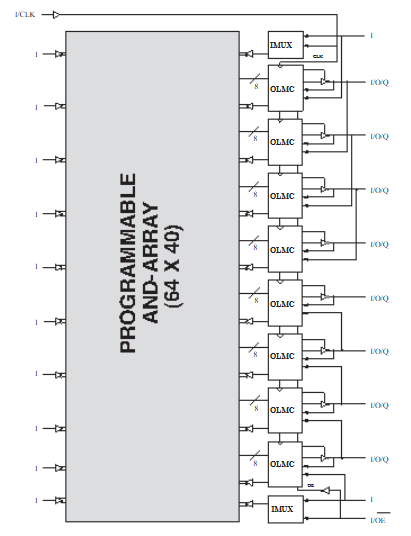

Gal20v8b-15ljn blok dijagram

GAL20V8B-15LJN je uređaj generičke logike (GAL) koji se sastoji od programiranog i niza (64 x 40), što omogućava fleksibilnu logičku implementaciju.Blok dijagram prikazuje programabilni i array, koji služi kao primarni logički motor u kojem su ulazi i povratni signali logično kombinirani.Ova programabilna matrica omogućuje konfiguriranje raznih kombinacijskih i uzastopnih logičkih funkcija, nudeći fleksibilnost u dizajnu digitalnog kruga.

Na desnoj strani dijagrama vidljive su OLMC (izlazne logičke makro ćelije), a svaka je spojena na izlaze i izlazne izlaze.Ove makro stanice definiraju ponašanje izlaznih igle, bilo da funkcioniraju kao kombinirana logika ili sekvencijalna logika s pohranom flip-flopa.Uz to, jedinice IMUX (ulaznog multipleksera) omogućuju unutarnje usmjeravanje signala, što dodatno poboljšava programabilnost uređaja.I/OQ (ulaz/izlazni igle) predstavljaju sučelje između uređaja i vanjskih krugova, omogućujući dvosmjernoj komunikaciji ovisno o konfiguriranoj logici.

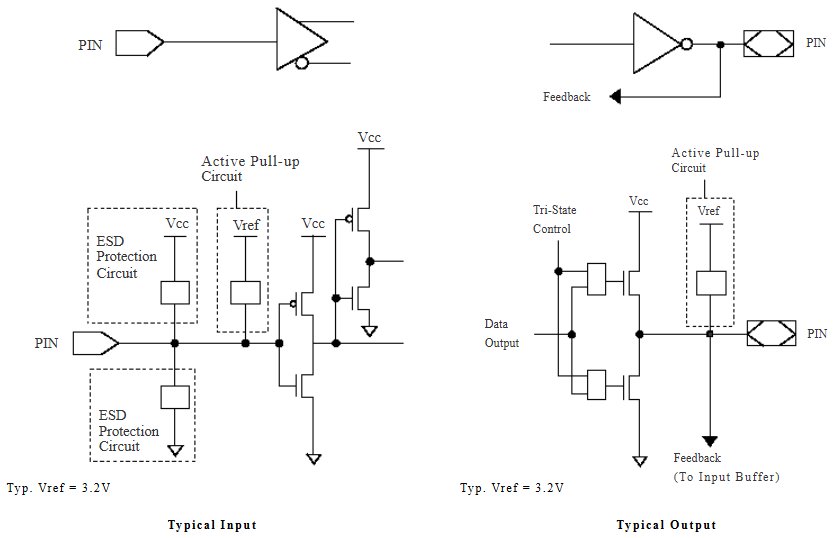

Sheme ekvivalentnih ulaza/izlaza

Shema ulaznih/izlaznih ekvivalentnih shema GAL20V8B-15LJN ilustriraju unutarnje električne karakteristike ulaznih i izlaznih igle uređaja.Ove sheme ističu kako programabilni logički uređaj (PLD) upravlja signalima kroz zaštitne krugove, aktivne izvlačenja i mehanizme kontrole tri-države, osiguravajući pouzdan rad u digitalnim krugovima.

A Tipičan ulaz Shematski prikazuje strukturu ulaznog pin -a, što uključuje zaštitne sklopove ESD (elektrostatičko ispuštanje) kako bi se spriječilo oštećenje od prolaznih naponskih šiljaka.Aktivni krug povlačenja osigurava da PIN održava definiranu logičku razinu kada ga ne pokrene vanjski signal, sprečavajući plutajuće stanja koja bi mogla uzrokovati nepredvidivo ponašanje.Referentni napon (VREF = 3.2V) igra ulogu u postavljanju praga za otkrivanje logičkih visokih ili niskih stanja.

A Tipičan izlaz Shema ilustrira izlaznu strukturu, koja uključuje push-pull tranzistorski par koji omogućava snažne pogonske mogućnosti i za visoka i niska logička stanja.Tri-državna kontrolna funkcija omogućuje izlazu da uđe u stanje visoke impedance za dizajne orijentirane na sabirnice gdje više uređaja dijele istu vezu.Put povratnih informacija pruža internu vezu natrag na logički niz, omogućavajući uređaju da nadzire ili sinkronizira izlazno stanje s drugim logičkim funkcijama.Aktivni krug izvlačenja osigurava pouzdane razine napona kada je to potrebno.

GAL20V8B-15LJN dizajniran je za brze, programirajuće logičke aplikacije male snage, s robusnom ulaznom zaštitom, fleksibilnim konfiguracijama izlaza i programibilnim povratnim putovima.To ga čini prikladnim za složene digitalne dizajne koji zahtijevaju pouzdan integritet signala i konfigurirajuće logičke operacije.

GAL20V8B-15LJN Specifikacije

Tip	Parametar
Proizvođač	Rešetka Pomiconductor Corporation
Niz	GAL20V8B
Pakiranje	Cijev
Status dijela	Zastario
Programirajuća vrsta	EE PLD
Potkategorija	Programirajuća logika ICS
Broj makrocela	8
Maksimalna radna frekvencija	62,5 MHz
Kašnjenje razmnožavanja - max	15 ns
Napon radnog napajanja	5 V
Struja opskrbe	90 Ma
Napon napajanja - min	4,75 V
Napon napajanja - maks.	5,25 V
Minimalna radna temperatura	0 ° C
Maksimalna radna temperatura	+75 ° C
Montažni tip	Površinski nosač
Paket / slučaj	28-lcc (J-Lead)
Paket uređaja dobavljača	28-plcc (11.51x11.51)
Broj osnovnog proizvoda	GAL20V8
Visina	3,68 mm
Dužina	11,5 mm
Širina	11,5 mm
Jedinična težina	0,041719 oz

GAL20V8B-15LJN aplikacije

Ugrađeni sustavi

GAL20V8B-15LJN često se koristi u ugrađenim sustavima gdje je prilagođena logika potrebna za specifične upravljačke funkcije.Njegova programabilna priroda omogućuje prilagođavanje uređaja za različite iterativne procese, poboljšavajući funkcionalnost i integraciju s drugim komponentama sustava.

Digitalni upravljački sustavi

U sustavima digitalnog upravljanja ovaj PLD koristi se za implementaciju složene logike za kontrolu motora, povezivanje sa senzorima i obradu signala.Njegov kapacitet za obradu detaljne kontrolne logike čini ga idealnim za aplikacije koje zahtijevaju preciznu operativnu kontrolu i reaktivnost.

Komunikacijska sučelja

Uređaj se izvrsno snalazi u upravljanju komunikacijskim protokolima, kodiranju i dekodiranju podataka i kontroliranju državnih strojeva.Prilagođava se neprimjetno različitim komunikacijskim standardima, što ga čini svestranim izborom za telekomunikacije i mrežne uređaje.

Ispitna i mjerna oprema

Za ispitne i mjerne aplikacije, GAL20V8B-15LJN pruža prilagođene mogućnosti obrade podataka, usmjeravanje signala i upravljačku logiku.Omogućuje razvoj prilagođenih mjernih rješenja koja zahtijevaju određene funkcije rukovanja i upravljanja podacima.

Automobilska elektronika

Unutar automobilskog sektora, ovaj PLD ističe se zbog svoje robusnog dizajna i izvrsne zaštite od elektrostatičkog pražnjenja (ESD).Ove značajke osiguravaju pouzdan rad u zahtjevnim uvjetima tipičnim u automobilskim okruženjima.

Industrijska automatizacija i upravljački sustavi

GAL20V8B-15LJN je ključan za industrijsku automatizaciju, pružajući logiku potrebnu za kontrolu složenih industrijskih procesa i strojeva.Omogućuje automatizaciju zadataka i integraciju upravljačkih sustava, povećavajući na taj način učinkovitost i pouzdanost u proizvodnim operacijama.

Potrošačka elektronika

U potrošačkoj elektronici, uređaj se koristi za poboljšanje funkcionalnosti kućanskih i osobnih uređaja putem učinkovitih logičkih rješenja.Njegova sposobnost ekonomskog obavljanja više logičkih funkcija čini ga popularnim izborom za proizvođače potrošačkih proizvoda.

Prilagođeni državni strojevi

PLD je idealan za dizajniranje prilagođenih stanja strojeva u digitalnim krugovima, poboljšavajući učinkovitost kontrolne logike i operativnog sekvenciranja.Ova je aplikacija izvrsna u scenarijima u kojima su potrebna specifična operativna ponašanja za učinkovito upravljanje složenim logičkim zadacima.

GAL20V8B-15LJN Programiranje

Programiranje GAL20V8B-15LJN, svestranog logičkog uređaja iz rešetke Semiconductor, može se učinkovito postići u nekoliko ključnih koraka, koristeći kompatibilni logički programer.U početku je vaš zadatak dizajnirati logički krug koji planirate implementirati.To se postiže korištenjem jezika hardverskog opisa (HDL), a Cupl je popularan izbor zbog svoje jednostavnosti, pogodan za GAL uređaje.Nakon što je naveden vaš logički dizajn, sljedeći korak uključuje sastavljanje ovog dizajna u Jedec (.jed) datoteku pomoću softvera poput wincupl.Ova datoteka sadrži potrebnu konfiguraciju, poznatu kao karta osigurača, za programiranje GAL -a.

Stvarno programiranje GAL20V8B-15LJN zahtijeva rešetku odobrenog logičkog programera poluvodiča, pri čemu je TL866 uobičajeni model zbog njegove pouzdanosti i lakoće upotrebe.Ovaj korak uključuje povezivanje GAL20V8B-15LJN s programerom prema navedenim uputama, učitavanje Jedec datoteke u programski softver i pokretanje programskih ciklusa.Ovaj ciklus uključuje automatsko brisanje svih prethodnih konfiguracija prije programa nove logike u uređaj.I na kraju, važan korak je provjera programiranog uređaja testiranjem u predviđenom krugu kako bi se osiguralo ispravno funkcionira, ispunjavajući postupak integracije s vašim specifičnim zahtjevima za aplikaciju.

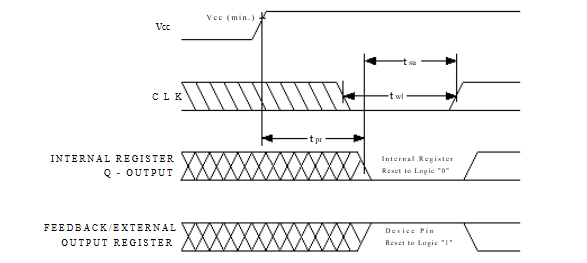

GAL20V8B-15ljn Power-Up resetiranje

Krug resetiranja napajanja u GAL20V8B-15LJN osigurava da se svi unutarnji registri inicijaliziraju u poznato stanje tijekom pokretanja sustava.Kako se primjenjuje snaga, VCC napon mora monotonski rasti bez fluktuacija kako bi se spriječilo pogrešno ponašanje.Jednom kada VCC dosegne svoju minimalnu potrebnu razinu, unutarnji će se registri resetirati u maksimalnom kašnjenju od 1 μs (TPR), postavljajući sve Q izlaze na logiku 0. Ako su omogućene registrirane izlazne igle, oni će zadati logiku 1, bez obzira na njihov programiranjepolaritet.To jamči predvidljivu inicijalizaciju, pojednostavljujući dizajn državnih strojeva i uzastopnih logičkih krugova.

Da bi se osiguralo valjano resetiranje, ulaz sata (CLK) mora se držati na statičkoj razini TTL-a tijekom napajanja.Uređaj se ne smije takmičiti dok se ne ispune sva vremena postavljanja ulaza i povratnih informacija, kao što je prikazano na dijagramu.Sat mora biti u skladu s minimalnim zahtjevima širine impulsa prije nego što započne normalan rad.Održavanjem ovih uvjeta, mehanizam za resetiranje napajanja osigurava da logički uređaj započne u stabilnom i dobro definiranom stanju, sprečavajući nenamjerne prijelaze ili probleme s metastabilnošću u digitalnim krugovima.

Gal20v8b-15ljn slični dijelovi

• Gal20v8b-15lpn

• GAL20V8B-15QP

• GAL20V8B-15QJ

GAL20V8B-15LJN Prednosti

Poboljšana fleksibilnost dizajna

GAL20V8B-15LJN dizajniran je s svestranom arhitekturom koja omogućava izlazne logičke makrocele (OLMCS) konfiguriranu korisniku.Ova fleksibilnost podržava širok raspon aplikacija i prilagodbi, omogućujući optimiziranje logičkog uređaja za određene zadatke i funkcije bez ograničenja povezanih s manje fleksibilnim dizajnom.

Smanjena potrošnja energije

Korištenjem Ultramos® napredne CMOS tehnologije, GAL20V8B-15LJN smanjuje potrošnju energije za 50% na 75% u usporedbi s tradicionalnim bipolarnim logičkim uređajima.To ga čini ekološkom opcijom koja također minimizira toplinski izlaz i poboljšava dugovječnost uređaja.Tipične struje opskrbe znatno su niže, sa 75 mA za standardne verzije male snage, a čak niže na 45 mA za verzije četvrtine snage, osiguravajući energetsku učinkovitost u okruženjima s visokom potražnjom.

Robusna zaštita ESD -a

Ovaj uređaj uključuje snažne mehanizme zaštite elektrostatičkog pražnjenja (ESD) za održavanje operativne stabilnosti i pouzdanosti u okruženjima sklonim statičkim pražnjenju.Takva je zaštita dobra u industrijama poput automobilske i industrijske automatizacije, gdje se elektroničke komponente mogu podvrgnuti strogim uvjetima i gdje bi ESD u suprotnom mogao dovesti do neuspjeha uređaja ili neurednog ponašanja.

GAL20V8B-15ljn Proizvođač

Lattice Semiconductor Corporation globalni je lider u Smart Connective Solutions.Poznate po svojim programibilnim logičkim uređajima niske snage, rešetke se uglavnom bave tržištima potrošača, komunikacija i industrijskog.Inovativni asortiman proizvoda uključuje FPGAS (terenski programabilni nizovi vrata), CPLD (složeni programabilni logički uređaji) i uređaje za upravljanje napajanjem, koji su sastavni dio pametnih aplikacija koje zahtijevaju brze odgovore.Rešetka Semiconductor razlikuje se na tržištu konkurentnog tehnologije s fokusom na rješenja male snage, male veličine i visoke performanse.Ovi atributi čine svoje proizvode idealnim za omogućavanje tehnologije u područjima kao što su mrežna infrastruktura, rafalna i pametna IoT uređaja.Lattice je izgradila reputaciju za isporuku prilagođenih rješenja koja zadovoljavaju specifične potrebe, podržana sveobuhvatnim softverskim alatima i razvojnim okruženjima koja pojednostavljuju dizajn i implementaciju proizvoda.

Zaključak

GAL20V8B-15LJN iz rešetke Semiconductor vrhunski je uređaj koji zadovoljava zahtjevne potrebe modernih digitalnih sustava sa svojim brzim performansama, dizajnom uštede energije i svestranim programiranjem.Ovaj je uređaj izgrađen za rješavanje složenih izazova u širokom rasponu postavki, od velikih industrijskih sustava do osobne elektronike, što ga čini solidnim izborom za izgradnju naprednih digitalnih rješenja.Ovaj je vodič objasnio tehničke detalje i prednosti GAL20V8B-15LJN, kao i kako se može koristiti u različitim poljima, pokazujući njegovu važnost u poboljšanju digitalnih postavki svugdje.
