Vodič za AT24C256 EEPROM: PINKOUT, DATHERET i adresiranje memorije

AT24C256 EEPROM ističe se kao pouzdana i svestrana dvožična komponenta serijske memorije, nudeći 256 kilobita pohrane za podršku različitih zadataka za očuvanje elektroničkih podataka.Ovaj članak pruža sveobuhvatan vodič za AT24C256, koji pokriva njegov podatkovni list, konfiguraciju PIN -a i jedinstvene mehanizme adresiranja.Također ćemo istražiti njegovu kompatibilnost s Arduino mikrokontrolerima.Pridružite nam se dok kopamo u tehničkim specifičnostima ovog EEPROM -a, njegovog potencijala za širenje memorije i njegove praktične primjene u različitim tehnološkim krajolicima.Bez obzira želite li poboljšati evidentiranje podataka, pojednostaviti pohranu ili osigurati svoje podatke, AT24C256 ima mnogo toga za ponuditi.

Katalog

Pregled AT24C256 EEPROM

A AT24C256 EEPROM je višenamjenska i pouzdana 8-pinska memorijska komponenta s impresivnim kapacitetom za pohranu od 32 kbytes.Učinkovito zadržava podatke, čuvajući informacije čak i kad se izgubi snaga, slično funkciji USB pogona.Ova karakteristika osigurava sigurno pohranu podataka, pružajući stalnu referentnu točku bez obzira na prekide snage.Njegova sposobnost podržavanja ažuriranja i pretraživanja podataka čini ga prikladnim za različite aplikacije, posebno u okruženjima koja zahtijevaju česte izmjene podataka.

Uobičajeno unutar naponskog nosača od 1,7V do 5,5 V, AT24C256 se usklađuje s 3,3 V i 5V sustavima, obogaćujući njegovu upotrebu u raznim tehnološkim krajolicima.Ova prilagodljivost olakšava glatku ugradnju u različita elektronička okruženja, od kućanskih uređaja do sustava industrijskih regulacija, gdje takva fleksibilnost može povećati učinkovitost uređaja.Na primjer, u ovoj osobini često možete pronaći vrijednost jer pomaže u izradi pojednostavljenih proizvoda bez potrebe za višestrukim varijacijama komponenti.

AT24C256 EEPROM omogućava povezivanje do 8 sličnih EEPROMS -a u seriji, pružajući proširenu pohranu za rješavanje većih skupova podataka ili povećanje vaše potražnje.Ova proširivost pokazuje se izuzetno korisnom u poljima poput evidentiranja podataka u znanstvenim istraživanjima ili opsežnog pohrane parametara u telekomunikacijama.U praktičnim situacijama možete iskoristiti ovu sposobnost postizanja visokog kapaciteta podataka bez žrtvovanja performansi sustava ili fizičkog otiska.

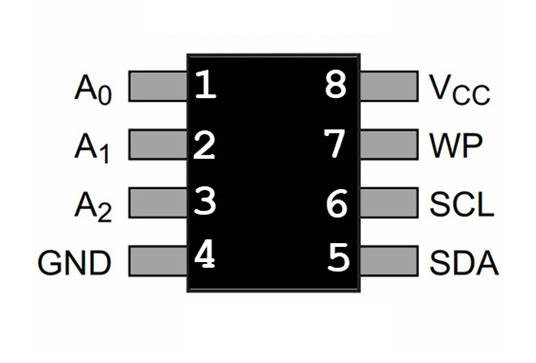

Konfiguracija pin

Pin ne	Ime	Opis
1	A0	Korisnički konfigurirajući CHIP odaberite
2	A1	Korisnički konfigurirajući CHIP odaberite
3	NC	Nema veze
4	GND	Mljeveni pin
5	SDA	Serijski pin
6	SCL	Serijski hod
7	WP	Napiši zaštitni pin
8	VCC	Pin za napajanje

CAD resursi

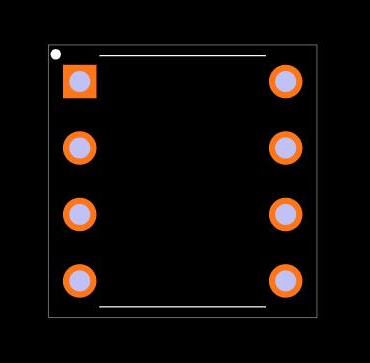

Otisak stopala

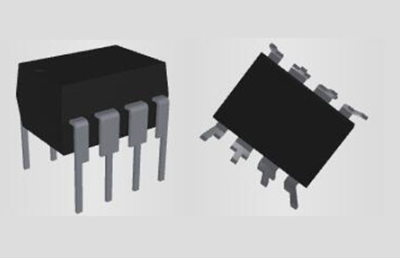

3D vizualizacija

Tehničke specifikacije

Tehnologija mikročipa AT24C256B-PU specifikacije i atributi.

Tip	Parametar
Nosač	Kroz rupu
Montažni tip	Kroz rupu
Paket / slučaj	8-dip (0,300, 7,62 mm)
Broj igle	8
Paket uređaja dobavljača	8-PDIP
Tipovi memorije	Nehlapljiv
Radna temperatura	-40 ° C ~ 85 ° C TA
Pakiranje	Cijev
Objavljen	1997
Status dijela	Zastario
Razina osjetljivosti na vlagu (MSL)	1 (neograničeno)
Maksimalna radna temperatura	85 ° C
Min radna temperatura	-40 ° C
Napon - napad	1,8V ~ 5,5V
Frekvencija	1MHz
Broj osnovnog dijela	AT24C256
Sučelje	2-žica, i2c, serijski
Maksimalni napon napajanja	5,5V
Min napajanja	1,8V
Veličina memorije	256KB (32K x 8)
Nominalna struja opskrbe	3mA
Frekvencija sata	1MHz
Pristupanje vremena	550Ns
Format memorije	Eeprom
Sučelje memorije	I2c
Time pisanja ciklusa - Word, stranica	5 ms
Gustoća	256 KB
Maksimalna frekvencija	400khz
Dosegnite SVHC	Nema SVHC -a
Otvrdnjavanje zračenja	Ne
ROHS status	Rohs3 kompatibilan

Značajke

Značajka	Opis
Napon	Rad niskog napona i standardnog napona: 1,8V (VCC = 1,8V do 5,5V)
Organizacija	Interno organiziran kao 32.768 x 8
Sučelje	Dvožično serijsko sučelje
Suzbijanje buke	Schmitt okidač s filtriranim ulazima za buku suzbijanje
Protokol za prijenos podataka	Dvosmjerni protokol za prijenos podataka
Kompatibilnost brzine	1 MHz (5,0V, 2,7V, 2,5V), 400 kHz (1,8V)
Zaštita od pisanja	Napišite PIN za hardver i softverske podatke zaštita
Način pisanja stranice	64-bajtni način pisanja stranice (djelomična stranica piše dopušteno)
Pišite vrijeme ciklusa	Samootizirani ciklus pisanja (5 ms max)
Pouzdanost	Izdržljivost: milijun ciklusa pisanja
	Zadržavanje podataka: 40 godina
Poštivanje okoliša	Dostupni uređaji bez olova/halogena
Opcije paketa	8-olovka Jedec PDIP, Jedec Soic, Eiaj Soic, ultra tanki Mali paket polja (SAP), TSSOP i DBGA2
Prodaja	Oblik vafela, paket vafla i naletio na vafers

Različita upotreba AT24C256 EEPROM

Zapisivanje podataka

AT24C256 EEPROM često vidi upotrebu u sustavima za evidentiranje podataka, pružajući robusnu pohranu gdje se pouzdanost podataka ne može ugroziti.Svojom nehlapljivom karakteristikom, podaci ostaju netaknuti usred poremećaja snage, pokazujući se neprocjenjivim prilikom dokumentiranja okolišnih uvjeta osjetljivih na vrijeme poput temperature i vlage.Možete zamišljeno konstruirati postavke za redovito snimanje i osiguranje podataka o senzorima, pokazujući prilagodljivost i otpornost EEPROM -a u praktičnim primjenama.

Audio uređaji

Unutar audio uređaja - uključujući digitalne audio playere i slušna pomagala - EEPROM AT24C256 igra glavnu ulogu u zadržavanju konfiguracijskih specifičnosti i preferencija.Njegova sposobnost održavanja podataka bez električne energije osigurava da ovi uređaji čuvaju osobne postavke, nudeći bešavnu interakciju čak i nakon ciklusa snage.Firmver je vješto prilagođen, poboljšavajući i učinkovitost operacija čitanja i pisanja i podržavajući dugotrajne performanse uređaja.

Sekundarna rješenja za pohranu

Kada se koristi kao sekundarni resurs za pohranu, EEPROM AT24C256 praktična je, kompaktna opcija za uređaje koji trebaju umjereno širenje memorije.Ova aplikacija pomaže sustavima usmjerenim na mikrokontrolere u upravljanju nekritičkim podacima, rezervirajući primarnu memoriju za intenzivnije procese.Ove sustave možete dizajnirati s oštrim fokusom na obrasce pristupa memoriji, iskorištavajući učinkovito upravljanje pohranom kako bi proširio životni vijek memorijskih resursa.

Analitika podataka

Uključivanje napredne analitike podataka, uglavnom u prijenosnim ili rubnim uređajima, EEPROM AT24C256 služi kao pomoćna pohrana za prijelazne podatke i parametre.Njegovo izravno sučelje pojednostavljuje ugradnju u analitičke okvire, omogućavajući implementaciju Swift algoritma, koji se koristi za pristup pohranjenim koeficijentima ili povijesnim zapisima.Možete promatrati njegov transformativni utjecaj u jačanju računalne učinkovitosti, povremeno otključavajući zapaženo napredovanje.

Dodatne potrebe za memorijom

U scenarijima u kojima arhitektura sustava zahtijeva proširilo memoriju kako bi povećala funkcionalnost, EEPROM AT24C256 predstavlja pristupačnu aveniju.Uglavnom je korisno za ugrađene sustave s uskim prostorima na ploči ili ograničenim proračunima za cjenovne alternative.Ovaj EEPROM često možete upotrijebiti za poboljšanje sposobnosti bez većih redizajna, odražavajući njegovu praktičnu korisnost u kretanju složenosti dizajna i promicanju tehnološke spretnosti.Te strategije naglašavaju istaknuti doprinos EEPROM -a modernoj evoluciji elektronike.

Ekvivalenti

• 24lc512

Alternativa

• 24c04

• 24lc1026

• 25lc040

• 24c32

Optimalni angažman s AT24C256 EEPROM

Konfiguriranje i2c komunikacije

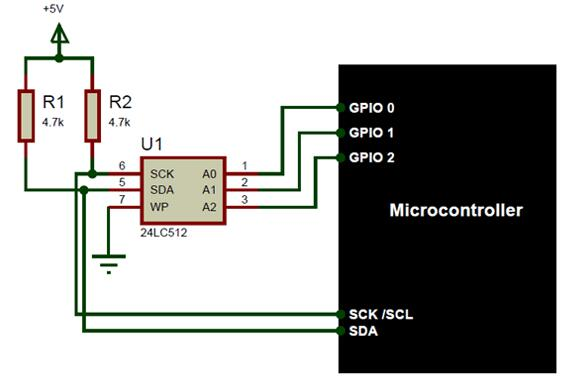

Korištenje AT24C256 EEPROM u najvećoj mjeri uključuje inicijalizaciju pouzdanog I2C komunikacijskog kanala.Dijagrami veze djeluju kao osnovni vodiči, usmjeravajući precizno ožičenje SCK i SDA igle na vaš mikrokontroler.Integriranje prikladnih otpornika povećava pouzdanost i otpornost ovih linija, pomažući u izbjegavanju problema s podacima zbog smetnji.Proces podešavanja vrijednosti otpornika u skladu s potrepštinama kruga može značajno poboljšati integritet signala, potaknuvši siguran protok podataka.

Obraćanje više EEPROMS

Zadatak rješavanja značaja prilikom koordinacije brojnih EEPROM jedinica.Konfiguriranjem adresa igle A0, A1 i A2, svaka jedinica prima jedinstveni identitet, omogućavajući mikrokontroleru da nesmetano kreće u više uređaja i izbjegavaju komunikacijske sukobe.Strateško planiranje postavki adrese tijekom faze dizajna hardvera može olakšati buduća proširenja, smanjujući izazove skalabilnosti projekta i olakšavajući nadogradnju sustava.

Održavanje integriteta sigurnosti i podataka

Funkcija zaštite pisanja u AT24C256 štiti osjetljive podatke protiv neovlaštenih promjena.Aktiviranje ove kontrole osigurava ozbiljne podatke, prvenstveno u scenarijima u kojima je integritet podataka značajno razmatranje.Pokretanje ovih sigurnosnih značajki rano tijekom faza dizajna može ublažiti potencijalne rizike, pojačavajući robusnost sustava.Pored toga, aplikacije otkrivaju da kombiniranje zaštite hardvera s protokolima sigurnosti softvera formulira robusnu obranu, osiguravajući sveobuhvatnu sigurnost podataka.

Učinkovito izvršavanje prijenosa podataka

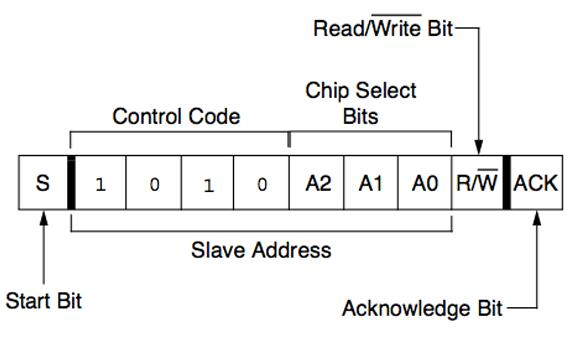

Preciznost u programiranju Adresa registra ključna je za glatke operacije prijenosa podataka, što omogućava pouzdano čitanje i pisanje uz minimiziranje pogrešaka.Razumijevanje okvira za adresiranje uređaja zajedno s praktičnom programiranjem aktivno je u maksimiziranju mogućnosti EEPROM-a.Nadalje, razmjena uvida ili taktika u konfiguriranju ovih registara može dovesti do poboljšanog, kohezivnog dizajna u projektima orijentiranim na tim.

Razmatranja dizajna kruga za AT24C256 EEPROM

Spojite SCK i SDA linije AT24C256 EEPROM na odgovarajuće igle za mikrokontrolere, pazeći da ugradite odgovarajuće otpornike.Ovi otpornici su ključni u održavanju i2c sabirnih linija u stabilnom i zadanom visokom stanju, smanjujući smetnje buke i poboljšava integritet signala.U okruženjima sklonim elektromagnetskim smetnjima, održavanje stabilne komunikacije na tim linijama postaje korisno za pouzdano prijenos podataka.

Adresa igle A0, A1 i A2 značajno utječu na odabir pojedinačnih EEPROM čipova.U sustavima koji zahtijevaju više EEPROM -a, ove igle omogućuju jedinstveni izbor svakog čipa postavljanjem različitih konfiguracija adresa.To olakšava bešavnu integraciju više uređaja.Izbjegavanje pogrešaka podataka u nacrtima gustih krugova zahtijeva jedinstvene zadatke adresa kako bi se spriječilo nenamjerni pristup pogrešnim čipovima, što se često primjećuje u složenim dizajnima sustava.

PIN PIT PIN djeluje kao mjera predostrožnosti za EEPROM.Angažiranje ovog PIN -a može sigurno zaključati podatke, blokirajući nenamjerno zapise i zaštitu pohranjenih podataka.Ova se značajka posebno koristi u sustavima u kojima je očuvanje integriteta podataka ozbiljno, jer bi nenamjerne promjene mogle rezultirati značajnim kvarovima sustava ili gubitkom podataka.U interakciji s AT24C256 EEPROM uključuje korištenje adresa registra za vješto upravljanje čitanjem ili pisanjem zadataka po jedan bajt odjednom.Metodičkim pristupom registrima možete izvršiti učinkovite podatke o podacima.Profesionalni dizajn kruga naglašava ovu strukturiranu komunikaciju kako bi se osiguralo funkcioniranje uređaja unutar očekivanih parametara, minimizirajući potencijalne pogreške u rukovanju podacima.

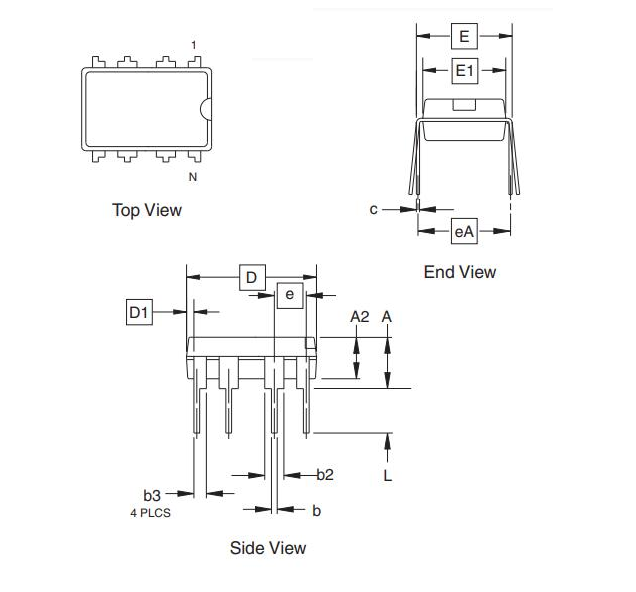

Dimenzija
