IO Blocks objasnio: funkcionalnost i aplikacije

Sustavi vatrogasnih alarma igraju ozbiljnu ulogu u zaštiti života i imovine osiguravajući brze i koordinirane odgovore tijekom hitnih slučajeva.U ovoj funkcionalnosti je kontroler alarma i njegove potporne komponente, uključujući ulazne/izlazne module, dimne ispušne ventile, vrata vatrenih zatvarača i druge osnovne uređaje.Ovi elementi zajedno stvaraju sinkroniziranu mrežu namijenjenu otkrivanju, signalizaciji i aktiviranju sigurnosnih mjera s preciznošću.Ovaj članak istražuje zamršene funkcije i značajke ulaznih/izlaznih modula GST-LD-8301 i GST-LD-8303-komponenti koje povećavaju pouzdanost i prilagodljivost sustava vatrogasne sigurnosti.Od elektroničke fleksibilnosti kodiranja do robusnih praksi ožičenja, kopamo u ključne atribute koji ove module čine potrebnim u modernim strategijama zaštite od požara.Bilo da optimizirate sigurnost u visokim zgradama ili industrijskim objektima, razumijevanje funkcionalnosti ovih modula je vrhunsko za osiguravanje integriteta i spremnosti sustava.

Katalog

Funkcionalnost

U slučaju požarnog alarma, kontroler alarma pretpostavlja ključnu ulogu, aktivirajući različite vanjske upravljačke uređaje povezane putem izlaznog modula.Ovaj zamršeni sustav sastoji se od nekoliko komponenti koje rade u tandemu, poput dimnih ispušnih ventila, ventila za dovod zraka, vrata vatrenih zatvarača, ventilatora i zvona alarma.Svaki je uređaj pažljivo projektiran da reagira na naredbe kontrolera, a istovremeno funkcionira kohezivno tijekom hitnih slučajeva.Izlazni modul, spojen na sabirnicu regulatora, može se strateški postaviti ili blizu opreme koju nadgleda ili unutar terminalne kutije, povećavajući pristupačnost i operativnu učinkovitost.

Sposobnost sustava za elektroničko kodiranje na licu mjesta dodaje sloj fleksibilnosti, omogućavajući modifikacije koje se usklađuju sa specifičnim inženjerskim potrebama.Ova prilagodljivost postaje uglavnom zapažena u okruženjima u kojima se mjere zaštite od požara moraju prilagoditi različite strukturne i operativne karakteristike.Na primjer, u visokim zgradama, precizna integracija dimnih ispušnih ventila i vatrogasnih roleta može se programirati za učinkovito upravljanje dimom, zaštitivši na taj način puteve evakuacije i osiguravajući sigurnost pojedinaca tijekom ozbiljnih trenutaka.

Kad regulator otkrije alarmni signal iz detektora, on odmah šalje upravljački signal kroz sabirnicu na izlazni modul, koji tada aktivira potrebnu opremu za borbu protiv požara.Ovaj slijed ilustrira dobro koordinirani mehanizam odgovora koji ne samo da u skladu s regulatornim standardima, već također utjelovljuje najbolje prakse u spremnosti za hitne slučajeve.Interakcija tekućine među različitim komponentama vatrogasnog sustava značajno smanjuje rizik i povećava sigurnost svih putnika.

Pregled proizvoda

Značajke

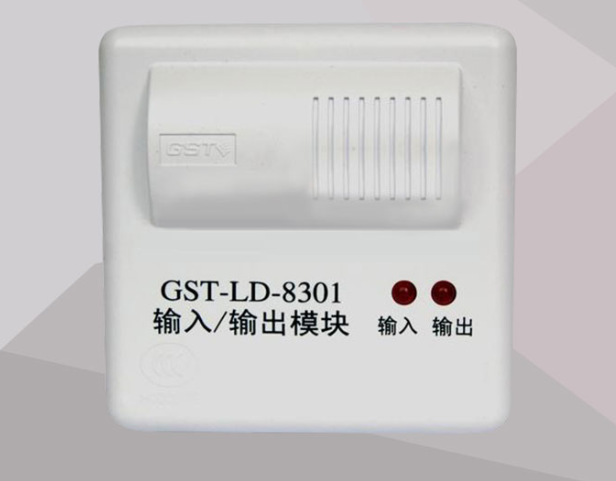

Ulazni/izlazni modul GST-LD-8301 služi kao napredno upravljačko sučelje temeljeno na sabirnici, pažljivo izrađeno za opremu s dvostrukom akcijom.To uključuje opasne sustave poput vrata vatrootpornog zatvarača u dva koraka, pumpe za vodu i ventilatora za ispuh.Modul je ključan u osiguravanju preciznog postavljanja vrata vatrenih zatvarača, omogućavajući kontrolu na različitim razinama - od gornjeg do srednjeg i srednjeg do nižeg položaja.Njegova prilagodljivost je primjetna;Može raditi kao dva odvojena GST-LD-8301 ulaznog/izlaznog modula, značajno povećavajući operativnu fleksibilnost u zamršenim postavkama.

U stvarnim scenarijima dominantna je pouzdanost kontrolnih sučelja.Na primjer, u okruženjima visokog pritiska, kao što su komercijalne zgrade ili industrijske postrojenja, sposobnost brzog i preciznog upravljanja vratima vatrogasnih zatvarača može odlučno utjecati na sigurnosne rezultate.Uvidi iz više instalacija otkrivaju da integracija takvih modula dovodi do značajnih poboljšanja u vremenu odgovora tijekom hitnih slučajeva, čime se jačaju ukupni protokoli sigurnosti.

Ulazni/izlazni modul GST-LD-8303 ima dvije kontinuirane kodirane adrese, a primi je najviše 242 koda.Ova funkcionalnost omogućuje modulu da prima naredbe za dvije odvojene radnje od kontrolera, nudeći dva kontrolna izlaza i dva potvrdna ulaza.Rad na normalno otvorenom signalu prekidača, jednom aktiviran, ovaj signal prenosi na regulator putem sabirnice povezivanja, aktivirajući alarme i prikaz adrese akcijskog uređaja.U slučaju kvara modula, kontroler je programiran za generiranje alarma, a istovremeno ukazuje na specifični broj modula, osiguravajući neposrednu svijest o svim komplikacijama.Prisutnost dva para normalno otvorenih i normalno zatvorenih kontakata, osim dva aktivna izlaza, dodatno pojačava mogućnosti modula.Nadalje, on uključuje otkrivanje linija i za ulaz i za izlaz, što je dinamično za očuvanje operativnog integriteta.

Tehničke specifikacije

Glavne specifikacije	Detalji
Radni napon	Napon sabirnice: Bus 24V
	Napon napajanja: DC24V
Nadgledajte struju	Struja sabirnice: ≤1ma
	Struja napajanja: ≤6ma
Operativna struja	Struja sabirnice: ≤4ma
	Struja napajanja: ≤35ma
Žičani sustav	Povežite se s kontrolerom pomoću signala nepolarnosti dva autobusi i povežite se s dc24v napajanjem koristeći nepolarnoj snazi ​​dva Autobusi.
Izlazni kapacitet	Dc24v/1a (zbroj maksimalnog izlaznog kapaciteta Dvije skupine je DC24V/1A).
Način upravljanja izlazom	Puls, razina (relej normalno otvoren/normalno zatvoren pasivan kontakt izlaz;Vrijeme prelaska releja je 10s kada puls započne).
Tvornička postavka	Dvosmjerna metoda inspekcije obično otvorene linije.
Radno okruženje	Temperatura: -10 ℃～+55 ℃
	Relativna vlaga: ≤95% (bez kondenzacije)
Razina zaštite školjke	IP30
Sveukupne dimenzije	110 mm × 86 mm × 43 mm (s donjem školjkom).

Pojedinosti o ožičenju

U svijetu ožičenja za module označene kao status "normalno otvorene inspekcijske linije", promišljeni pristup uključuje paralelno povezivanje terminalnog otpornika od 4,7kΩ na kraju ulazne linije modula, posebno na terminalu koji je najudaljeniji od modula.Ovo pažljivo postavljanje služi za stabilizaciju signala, istovremeno smanjujući smetnje buke.Takve mjere mogu značajno pojačati pouzdanost sustava, omogućujući mu da se izvodi s većom pouzdanjem.Za module konfigurirane za status "normalno zatvorene inspekcijske linije", preporučuje se instalacija otpornika za završetak od 4,7kΩ u nizu na istom terminalu.Ova postavka igra dinamičnu ulogu u očuvanju integriteta kruga, osiguravajući da sustav predvidivo djeluje u raznim operativnim uvjetima.

Pri procjeni izlazne faze modula, pametno je spojiti terminalni otpornik 4,7kΩ paralelno s IN4007 diodom u nizu.Ova konfiguracija ispunjava dvije osnovne funkcije: otpornik jamči odgovarajući prekid signala, dok dioda djeluje kao zaštita od potencijalne obrnute polarnosti, što bi u protivnom moglo rezultirati oštećenjem kruga.Promišljena integracija ovih komponenti prikazuje nijansirano razumijevanje dinamike kruga i potrebu za zaštitnim mjerama u elektroničkim dizajnima.

Praktična iskustva na terenu otkrivaju da pažljiva pažnja prema detaljima u konfiguracijama ožičenja može spriječiti mnoge uobičajene izazove, uključujući degradaciju signala i kvar opreme.Na primjer, tehničari često primjećuju da neuspjeh u pravilnom prekidu linija može dovesti do pogrešnog ponašanja sustava.To ističe vrijednost pridržavanja utvrđenih praksi, što ne samo da potiče glatku operaciju, već i doprinosi dugovječnosti opreme.
