IRF4905 P-kanalni Mosfet Vodič: Specifikacije, detalji pina i zamjene

IRF4905 P-kanalni MOSFET svjedoči o modernom napretku elektronike napajanja, kombinirajući učinkovitost hexfet tehnologije s prilagodljivošću paketa TO-220AB.Dizajniran za prebacivanje visokih performansi i nisku otpornost, ovaj MOSFET je izbor za aplikacije u kojima su dominantni energetska učinkovitost i pouzdanost.Od automobilskog sustava do rješenja za obnovljive izvore energije, IRF4905 omogućava vam da se lako riješite složenih dizajnerskih izazova.Ovaj članak istražuje ključne značajke, tehničke specifikacije i raznolike primjene IRF4905, nudeći vrijedne uvide za one koji traže robusna rješenja za moderne elektroničke sustave.

Katalog

Pregled IRF4905

AIRF4905, okarakteriziran kao p-kanalni MOSFET, razlikuje se svojim ugradnjom naprednih tehnika obrade.Ove vrhunske metode daju mu brze mogućnosti prebacivanja, uparene s poželjnim niskim otpornostima, uspostavljajući to kao oslonac u učinkovitom elektroničkom dizajnu.Da bi shvatili zamršene prednosti koje nudi IRF4905, mora se istražiti njegovi strukturni i funkcionalni elementi, koji otkrivaju svoju svestranost u različitim aplikacijama.

Usvajanje sofisticiranih metoda obrade IRF4905 iskorištava napredak u silikonskim materijalima kako bi se smanjio otpor.Minimiziranjem gubitka energije tijekom električnog prijenosa, pojačava energetsku učinkovitost unutar krugova.Ova poboljšanja duboko odjekuju u sustavima usredotočenim na energetsku učinkovitost, poput rješenja za obnovljivu energiju ili automobilske aplikacije.Kretanje ovih procesa zahtijeva spajanje zamišljenog znanja i praktičnog iskustva, uglavnom vrijedno za nastojanje poboljšanja performansi uređaja.

Uključen u široko priznati paket TO-220AB, IRF4905 dobiva prednost iz svoje prilagodljivosti.Pakiranje omogućava bešavnu integraciju u razne pločice, što ga čini prikladnim za upotrebu u potrošačkoj elektronici kao i industrijskim upravljačkim sustavima.U praktičnim postavkama često se preferiraju uređaji koji usklađuju lakoću implementacije s vrhunskim performansama.Na primjer, učinkovito rasipanje topline, u kombinaciji s kompaktnim dizajnom, igra značajnu ulogu u toplinskom upravljanju-u području u kojem praktično iskustvo znatno nadopunjuje istaknuto znanje.

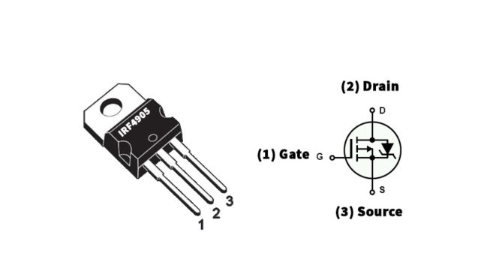

Konfiguracija pin

PIN br.	Ime	Simbol	Funkcija
1	Kapija	G	Kontrolira struju u kanalu između odvoda i izvor
2	Odvod	D	Emitira nekoliko rupa
3	Izvor	S	Skuplja neke rupe

CAD model

Simboli

Otisci stopala

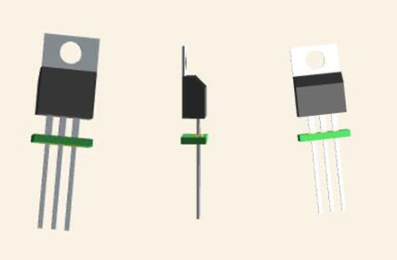

Trodimenzionalni model

Tehničke specifikacije

Sveobuhvatan pregled infineon tehnologijaIRF4905PBF, detaljno opisane njegove tehničke specifikacije, atribute i parametre performansi, uz usporedbu s komponentama koje sadrže slične specifikacije za informirani odabir i optimalni dizajn aplikacija.

Tip	Parametar
Tvorničko vrijeme vođenja	12 tjedana
Nosač	Kroz rupu
Montažni tip	Kroz rupu
Paket / slučaj	TO-220-3
Broj igle	3
Tranzistorski element materijal	Silicij
Struja - kontinuirani odvod (ID)	74A TC
Pogonski napon (max rds uključen, min)	10V
Broj elemenata	1
Raspršivanje snage (max)	200 W TC
Isključi vrijeme odgode	61 ns
Radna temperatura	-55 ° C ~ 175 ° C TJ
Pakiranje	Cijev
Niz	HEXFET®
Objavljen	1997
JESD-609 Kod	e3
Status dijela	Aktivan
Razina osjetljivosti na vlagu (MSL)	(Neograničen)
Broj završetaka	3
Prekid	Kroz rupu
ECCN kod	Uho99
Završna obrada	Matte Tin (SN) - s niklom (NI) barijerom
Dodatna značajka	Ocijenjena lavina, visoka pouzdanost, ultra niska otpornost
Napon - Ocijenjeni DC	55V
Vrhunska temperatura reflow (° C)	250
Struja	74a
Vrijeme @ vršna temperatura reflow	30 sekundi
Olovo	2,54 mm
Broj kanala	1
Konfiguracija elemenata	Singl
Način rada	Način poboljšanja
Rasipanje snage	200W
Priključak	Odvod
Uključite vrijeme kašnjenja	18 ns
FET tip	Kanal
Primjena tranzistora	Prebacivanje
Rds on (max) @ id, vgs	20mΩ @ 38a, 10V
Vgs (th) (max) @ id	4V @ 250 μA
Ulazni kapacitet (CISS) (max)	3400pf @ 25v
Naboja vrata (qg) (max) @ vgs	180nc @ 10V
Vrijeme porasta	99 ns
Odvod do napona izvora (VDSS)	55V
VGS (max)	± 20V
Jesensko vrijeme (Typ)	96 ns
Kontinuirana struja odvodnje (ID)	74a
Prag napona	4v
Jedec-95 kod	TO-220AB
Napon vrata do izvora (VGS)	20V
Iscrpna struja-max (ABS) (ID)	64a
Izvodni izvor na otporu-max	0,02Ω
Ispadajte na napon propadanja izvora	55V
Pulsirana struja odvodnje (IDM)	260a
Napon dvostrukog napajanja	55V
Vrijeme oporavka	130 ns
Maksimalna temperatura spoja (TJ)	175 ° C
Nominalni VGS	4v
Visina	19,8 mm
Dužina	10.5156 mm
Širina	4,69 mm
Dosegnite SVHC	Nema SVHC -a
Otvrdnjavanje zračenja	Ne
ROHS status	Rohs3 kompatibilan
Bez olova	Sadrži olovo, bez olova

Značajke

Parametar	Specifikacija
Vrsta paketa	TO-220
Tranzistor	N kanal
Maksimalni napon primijenjen (odvod na izvor)	-55V
Max vrata do izvora napona	± 20V
Maksna struja kontinuiranog odvoda	–74a
Max pulsna struja odvodnje	–260a
Maksimalno rasipanje snage	200W
Minimalni napon potreban za provođenje	-2v do -4v
Maksimalno skladištenje i radna temperatura	-55 do +175 ° C

Prednosti provedbe IRF4905

IRF4905 MOSFET je zapažen po svojoj izvanrednoj pouzdanosti, što je osobina koja se široko cijeni.Njegova čvrsta konstrukcija podvrgava se rigoroznoj procjeni kako bi se zadovoljile stroge industrijske standarde, osiguravajući da se dosljedno izvodi čak i u teškim uvjetima.To povećava pouzdanost sustava koji koriste ovu komponentu.IRF4905 također se bavi poteškoćama u izvorima, lako dostupnim putem brojnih distributera, čime se sprječava da problemi s lancem opskrbe ometaju napredak projekta.

IRF4905 se ističe u niskofrekventnim scenarijima, odlikovanim po izuzetnoj sposobnosti da precizno nosi značajna struja.Automobilski i industrijski sektori smatraju da je ova značajka uglavnom korisna, jer doprinosi operativnoj učinkovitosti i proširuje život sustava pružanjem trajnog i preciznog trenutnog upravljanja.Takve uvide često dijelite vi koji prepoznaju ulogu IRF4905 u optimizaciji funkcionalnosti sustava.

Često možete zabilježiti lakoću s kojom se standardna konfiguracija PIN -a IRF4905 integrira u dizajne.To ne samo da olakšava jednostavnu zamjenu u postojećim okvirima, već i pojednostavljuje razvojnu fazu novih projekata.Jednostavnost aplikacije smanjuje vrijeme i troškove povezane s redizajnom kruga, poboljšavajući rokove projekta i proračune.To služi kao suptilna, ali utjecajna korist, omogućavajući prijelaze bešavnih komponenti bez žrtvovanja cjelokupne performanse ili integriteta uređaja.

IRF4905 Alternativne mogućnosti

• AM90P06-20P

• Auirf4905

Komparativna analiza sličnih proizvoda

Broj dijela	Proizvođač	Nosač	Paket / slučaj	Odesite na napon izvora (VDSS)	Kontinuirana struja odvodnje (Id)	Struja - kontinuirani odvod (Id) @ 25 ° C	Prag napona	Napon vrata do izvora (VGS)	Rasipanje snage
IRF4905PBF	Infineon Technologies	Kroz rupu	TO-220-3	55V	74 a	74a (TC)	4 v	20 V	200 W
IRF3205ZPBF	Infineon Technologies	Kroz rupu	TO-220-3	-	75 a	75a (TC)	4 v	20 V	170 W
IRF1010ZPBF	Infineon Technologies	Kroz rupu	TO-220-3	-	75 a	75a (TC)	4 v	20 V	200 W
Auirf4905	Infineon Technologies	Kroz rupu	TO-220-3	55V	74 a	74a (TC)	2 v	20 V	200 W
Huf75339p3	Poluvodič	Kroz rupu	TO-220-3	-	75 a	75a (TC)	-	20 V	140 W

Različite primjene IRF4905

IRF4905, P-kanalni MOSFET, široko je obuhvaćen u različitim elektroničkim krugovima, pokazujući njegovu učinkovitost u prebacivanju i kontroli struje.Njegova nevjerojatna sposobnost usmjerava ga na brojne domene, pokazujući svoju prilagodljivost i u komercijalne i industrijske svrhe.Pobliži pogled na njegov opsežni asortiman aplikacija otkriva kako se skladno integrira s današnjom elektronikom.

DC pretvarači

Suvremeni elektronički uređaji često koriste DC pretvarače za održavanje regulacije napona i učinkovitosti napajanja.IRF4905 je osnovni za ove pretvarače, omogućujući preciznu transformaciju napona i stalne performanse.Svojom sposobnošću da učinkovito upravlja visokim strujama i naponima, on služi kao pouzdana imovina za vas koja želi poboljšati upravljanje napajanjem i toplinsku dinamiku, koristeći MoSFET -ove značajne atribute za optimalna rješenja.

Zvučni sustavi

Svijet audio opreme daje prednost kvaliteti zvuka i pojačanju, a IRF4905 igra ključnu ulogu u podizanju audio vjernosti.Olakšavajući učinkovito pojačanje snage, proširuje dinamički raspon zvučnih sustava, što rezultira jasnijim i dojmljivijim audio izlazom.Integriranje takvih komponenti omogućava vam da izradite bogatija slušna iskustva i osigurate održivost uređaja, podržane izuzetnim značajkama upravljanja toplinom.

Motorni pogoni

U industrijskim primjenama, uglavnom motornim pogonima, IRF4905 pruža čvrstu kontrolu nad električnim motorima.Podržava učinkovito prebacivanje, što minimizira energetski otpad i povećava performanse usred različitih zahtjeva za opterećenjem.Ova se funkcionalnost pokazuje aktivnom u sektorima koji zahtijevaju dosljedne performanse i učinkovitost, pridonoseći smanjenim operativnim troškovima i dužem vijeku opreme.

Obnovljivi energetski sustavi

Kako se obnovljivi izvori energije poput solarne i vjetra dobivaju vuču, IRF4905 se pojavljuje kao vrijedna komponenta u tim sustavima.Njegova visoka učinkovitost i niski gubici provođenja ključni su u optimizaciji pretvorbe prirodne energije u korisnu električnu energiju.Takve aplikacije zrcale globalni pomak prema održivim energetskim praksama, naglašavajući svijest o okolišu i ekonomsku izvedivost.

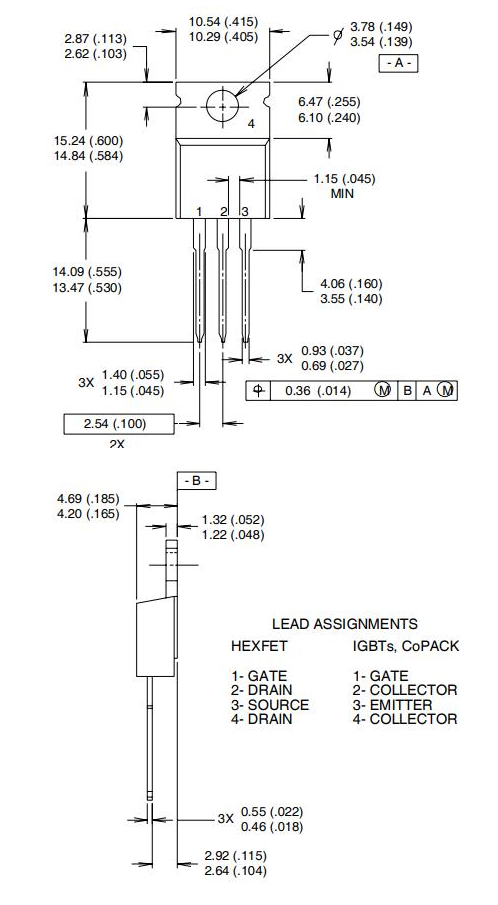

Dimenzija

Proizvođač

Izlazeći iz poluvodiča Siemensa 1999. godine, Infineon Technologies označilo je transformativnu fazu unutar industrije poluvodiča.Ovaj je ključni prijelaz infineon na tečaju da postane lider u tehnološkoj inovaciji.Izvlačeći se iz Siemensove opsežne stručnosti, Infineon je krenuo na put razvoju sofisticiranih rješenja za mikroelektroniku koja služe širokom nizu primjena.

Sa strateškim naglaskom na istraživanje i razvoj, Infineon je uporno izveo rješenja visokih performansi.Ova je obveza vidljiva u njihovoj isporuci i logike i diskretnih proizvoda, reagirajući na dinamične i evoluirajuće potrebe različitih sektora.Infineon Technologies predstavlja ekspanzivan raspon logike i diskretne ponude poluvodiča, zamišljeno izrađenih kako bi uskladio sa zahtjevima tehnologije unapređenja.Njihov niz uključuje uređaje s učinkovitim energijom i vrhunske integrirane krugove.

Infineonovi proizvodi pronašli su aplikacije u više industrija, baveći se jedinstvenim zahtjevima sektora automobilskog, industrijskog i potrošačke elektronike.Njihova neumoljiva potraga za inovacijama pokrenula je značajni napredak u energetskoj učinkovitosti i minijaturizaciji - dinamičkim aspektima razmatranim u današnjem tehnološkom okruženju.
