IRLML2502 MOSFET: značajke, aplikacije i specifikacije

IRLML2502 je svestran i učinkovit N-kanalni MOSFET koji se obično koristi u širokom rasponu elektroničkih primjena.Osmišljen je tako da nudi ultra nisku otpornost, brzo prebacivanje i pouzdane performanse čak i u kompaktnim dizajnima.Bez obzira radite li na uređajima na baterije, sustavima rasvjete ili motornim kontrolama, ovaj MOSFET dobro se uklapa u okruženje u kojima je prostor ograničen, a performanse su prioritet.U ovom ćete članku istražiti njegove značajke, specifikacije i praktične aplikacije, pomažući vam da shvatite kako ova komponenta može poboljšati vaše projekte.

Katalog

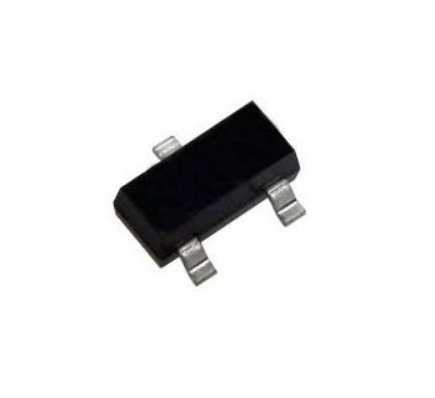

IRLML2502 pregled

IRLML2502 dizajniran je s fokusom na učinkovitost i pouzdanost.Nudi ultra nisku otpornost, što ga čini savršenim za situacije u kojima je smanjenje gubitka energije prioritet.Ovaj N-kanalni MOSFET obično se koristi u aplikacijama koje zahtijevaju brzo prebacivanje i stabilne performanse u različitim uvjetima.Napredna tehnologija koja stoji iza ove komponente osigurava dobro, čak i u kompaktnim dizajnima, zahvaljujući svom malom otisku.Mosfetova hrapava konstrukcija omogućava mu rukovanje zahtjevnim okruženjima, pružajući dosljedne performanse u nizu aplikacija.

Njegov kompaktni Micro3 ™ paket posebno je koristan za situacije u kojima je prostor tijesan.Ako radite na projektu u kojem je prostor ograničen - poput prijenosnih elektronika ili PCMCIA kartica - ovo bi MOSFET mogao biti idealan fit.Niski profil paketa olakšava integriranje u tanke uređaje, a pritom održava dobro termičko upravljanje, što pomaže da uređaj s vremenom bude hladan i operativan.

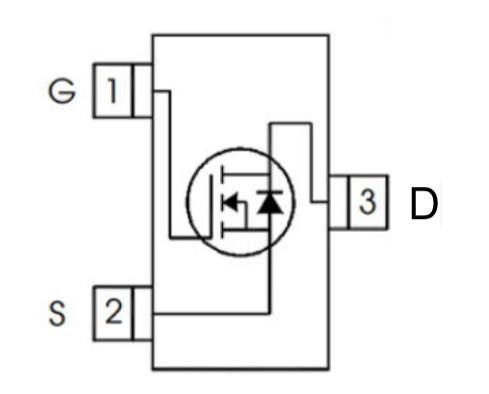

IRLML2502 PIN konfiguracija

IRLML2502 CAD modeli dizajna

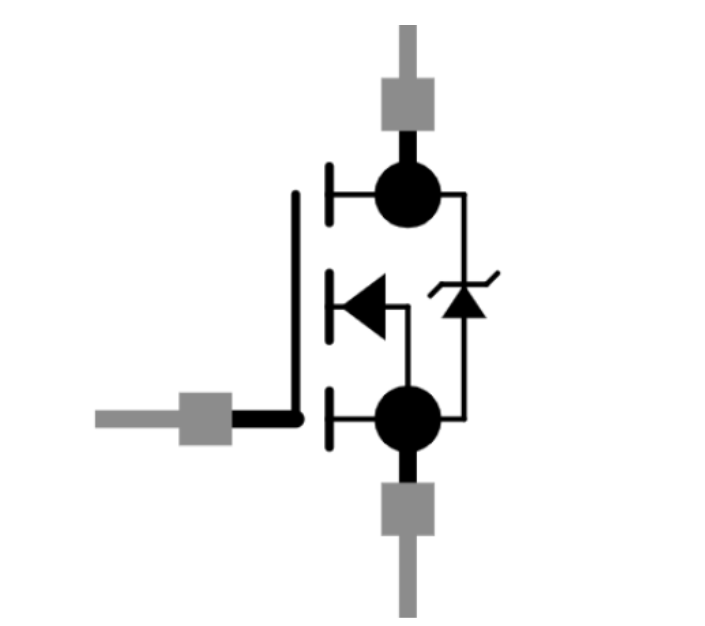

Irlml2502 simbol

IRLML2502 stopa

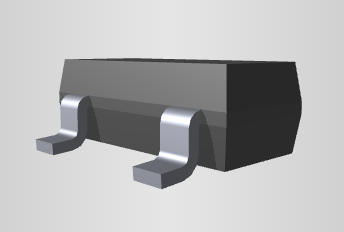

IRLML2502 3D model

Značajke IRLML2502

Ultra-niski otpor

Ovaj MOSFET dizajniran je s ultra-niskim otpornošću, što pomaže u smanjenju gubitka energije tijekom rada.To ćete biti korisno kada radite na projektima koji trebaju učinkovito upravljanje energijom.

N-kanal Mosfet

IRLML2502 je N-kanalni MOSFET, što znači da kontrolira struju primjenom pozitivnog napona na vrata.Ova vrsta MOSFET -a široko se koristi za prebacivanje i pojačavanje u različitim krugovima.

Otisak SOT-23

Njegov mali SOT-23 otisak olakšava integriranje u kompaktne dizajne.Ovo je posebno korisno ako radite s aplikacijama ograničenim prostorom ili vam je potrebna lagana komponenta.

Niski profil (<1.1mm)

S niskim profilom manjim od 1,1 mm, ovaj MOSFET se dobro uklapa u tanke uređaje.Ova je značajka idealna za prijenosnu elektroniku i aplikacije gdje je svaki dio prostora važan.

Dostupno u vrpci i kolutu

IRLML2502 dostupan je u pakiranju vrpce i koluta, što ga čini prikladnim za automatizirane proizvodne linije.To osigurava jednostavnost rukovanja i postavljanja tijekom proizvodnje.

Brzo prebacivanje

MosFetova brza mogućnost prebacivanja omogućava brze prijelaze između stanja i isključivanja stanja.Ovu značajku smatrat ćete vrijednom prilikom rada na krugovima koji zahtijevaju rad velike brzine.

Ravninska stanična struktura za široku SOA

Koristi planarnu staničnu strukturu koja poboljšava njegovo sigurno radno područje (SOA).To osigurava pouzdan rad u različitim uvjetima, pomažući vam da izbjegnete potencijalne oštećenja od prekomjernih struja ili napona.

Optimiziran za široku dostupnost od distribucijskih partnera

Ovaj MOSFET široko je dostupan putem distribucijskih partnera, što znači da ga nećete imati problema s prikupljanjem svojih projekata.To je pouzdan izbor sa širokom dostupnošću.

Kvalifikacija proizvoda prema Jedec Standardu

IRLML2502 je kvalificiran slijedeći standarde JEDEC-a, tako da možete vjerovati njegovoj pouzdanosti i performansama za dugoročnu upotrebu u raznim aplikacijama.

Silicij optimiziran za aplikacije koje se prebacuju u nastavku <100kHz

Njegov silicijski dizajn optimiziran je za aplikacije koje zahtijevaju prebacivanje ispod 100kHz.To ga čini izvrsnom opcijom za sklopove prebacivanja niže frekvencije.

Industrijski standardni paket površinskog montiranja

IRLML2502 dolazi u industrijskom standardnom paketu površinskog montiranja, što olakšava rad u većini dizajna, osiguravajući kompatibilnost s postojećim sustavima i komponentama.

IRLML2502 Važne specifikacije

Tehničke specifikacije, atributi, parametri i usporedivi dijelovi za Infineon Technologies 'IRLML2502TR.

Tip	Parametar
Montažni tip	Površinski nosač
Paket / slučaj	TO-236-3, SC-59, SOT-23-3
Površinski nosač	Da
Tranzistorski element materijal	Silicij
Struja - kontinuirani odvod (id) @ 25 ℃	4.2a TA
Broj elemenata	1
Radna temperatura (maks.)	150 ° C
Pakiranje	Izrežite vrpcu (CT)
Niz	HEXFET®
Objavljen	2003
JESD-609 Kod	e3
Status dijela	Ukinuti
Razina osjetljivosti na vlagu (MSL)	1 (neograničeno)
Broj završetaka	3
ECCN kod	Uho99
Završna obrada	Matte Tin (SN)
Dodatna značajka	Visoka pouzdanost
Terminalni položaj	DUAL
Terminalni oblik	Galeb
Vrhunska temperatura reflow (° C)	260
Vrijeme @ vršne reflow temp (i)	30
JeSD-30 kod	R-pdso-g3
Status kvalifikacije	Kvalificiran
Konfiguracija	Pojedinac s ugrađenom diodom
Način rada	Način poboljšanja
FET tip	Kanal
Primjena tranzistora	Prebacivanje
Rds on (max) @ id, vgs	45mΩ @ 4.2a, 4.5V
Vgs (th) (max) @ id	1,2V @ 250 μA
Ulazni kapacitet (CISS) (max) @ vds	740pf @ 15V
Naboja vrata (qg) (max) @ vgs	12nc @ 5v
Odvod do napona izvora (VDSS)	20V
Jedec-95 kod	TO-236AB
Iscrpna struja-max (ABS) (ID)	4.2a
Izvodni izvor na otporu-max	0,045Ω
Pulsirana struja odvodnje (IDM)	33a
DS proboj napon-min	20V
Raspršivanje snage-Max (ABS)	1,25W
ROHS status	Ne-roos usklađen

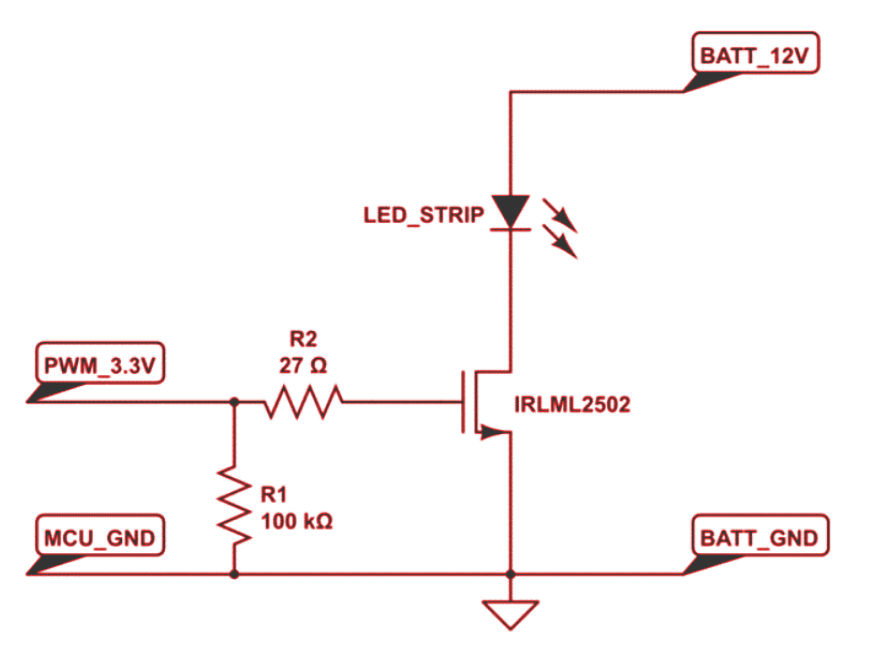

IRLML2502 funkcionalni blok dijagram

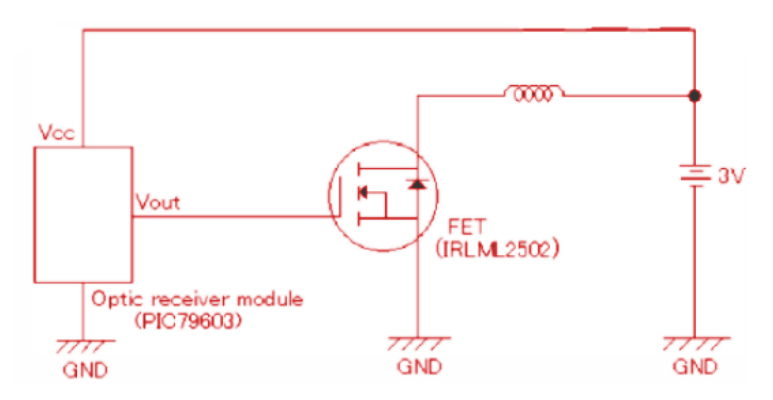

IRLML2502 Primjer električnog kruga

IRLML2502 slični dijelovi i alternative

Broj dijela	Opis	Proizvođač
IRLML2502TR Tranzistori	Tranzistor s efektom napajanja, 4,2a I (d), 20V, 0,045ohm, 1-element, n-kanal, silicij, metal-oksid poluvodički FET, mikro-3	Međunarodni ispravljač
IRLML2502PBF Tranzistori	Tranzistor s efektom napajanja, 4,2a I (d), 20V, 0,045ohm, 1-element, n-kanal, silicij, metalno-oksid poluvodički FET, TO-236AB, halogena i bez olova, mikro-3	Međunarodni ispravljač
IRLML2502 Tranzistori	Tranzistor s efektom napajanja, 4,2a I (d), 20V, 0,045ohm, 1-element, n-kanal, silicij, metal-oksid poluvodički FET, mikro-3	Međunarodni ispravljač
IRLML2502GTRPBF Tranzistori	Tranzistor s efektom napajanja, 4,2a I (d), 20V, 0,045ohm, 1-element, n-kanal, silicij, metal-oksid poluvodički FET, TO-236AB, bez olova, mikro-3	Infineon Technologies Ag

Tipične primjene IRLML2502

DC motori

Ako radite s DC Motors, IRLML2502 može biti koristan dodatak.Njegova niska brzina i brza brzina prebacivanja čine ga izvrsnim za kontrolu brzine i učinkovitosti motora.Otkrićete da može podnijeti zahtjeve motoričkih aplikacija, održavajući performanse glatke i dosljedne.

Pretvarači

IRLML2502 je također dobar izbor kada je riječ o pretvaračima.Zbog svojih mogućnosti brzog prebacivanja pomaže u učinkovitom pretvaranju DC u AC.Primijetit ćete da ovaj MOSFET dobro funkcionira u postavkama u kojima vam je potreban pouzdan učinak tijekom vremena.

SMPS

Za napajanje prekidača (SMPS), ovaj MOSFET nudi mali gubitak snage i visoku učinkovitost koja vam je možda trebala.Njegov niski profil i kompaktni paket olakšavaju integraciju u SMPS dizajne, posebno kada se bavite uskim prostorima.

Rasvjeta

U aplikacijama za rasvjetu, IRLML2502 može pomoći u kontroli snage u LED -ovima ili drugim izvorima svjetla.Pronaći ćete njegovu učinkovitost i sposobnost rukovanja višim strujama korisnim pri radu s malim i velikim sustavima rasvjete.

Prekidači za učitavanje

MoSFET-ove mogućnosti niske otpornosti i velike struje čine ga snažnim izborom za prekidače za opterećenje.Bilo da kontrolirate napajanje na različite dijelove uređaja ili prebacivanje između opterećenja, ova komponenta osigurava nesmetan rad.

Aplikacije na baterije

Ako dizajnirate uređaje s pogonom na baterije, IRLML2502 nudi učinkovitost koja vam je potrebna za produljenje trajanja baterije.Njegov mali gubitak energije znači da vaš uređaj može duže trčati na jednom punjenju, što ga čini idealnim za prijenosnu elektroniku ili druge sustave koji rade na baterije.

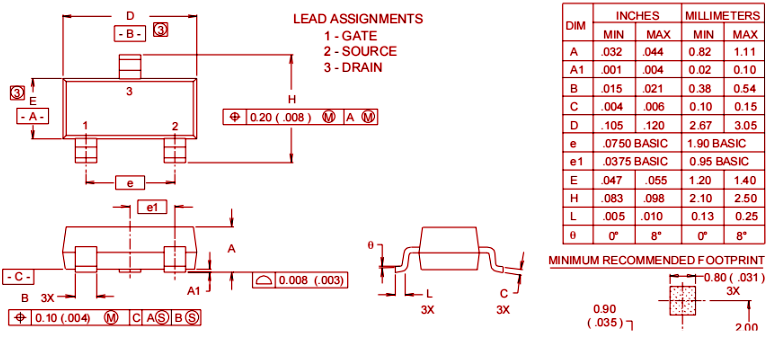

IRLML2502 informacije o paketu

Informacije o proizvođaču za IRLML2502

Infineon Technologies, ranije poznat kao Siemens Semiconductor, na stol donosi bogato iskustvo.S fokusom na inovaciju i prilagodljivost, Infineon je postao vodeći pružatelj mikroelektronskih komponenti.Njihov širok spektar proizvoda dizajniran je tako da zadovolji potrebe raznih industrija, od potrošačke elektronike do industrijskih primjena.Ovaj MOSFET ima koristi od Infineonove predanosti visokokvalitetnoj proizvodnji i razvoju proizvoda.Tvrtka se i dalje razvija u neprestanoj industriji mikroelektronike, nudeći komponente koje udovoljavaju zahtjevima moderne tehnologije.Njihov opsežni portfelj proizvoda uključuje ne samo integrirane krugove, već i diskretne poluvodičke uređaje, osiguravajući da možete pronaći rješenja prilagođena specifičnim zahtjevima vašeg projekta
