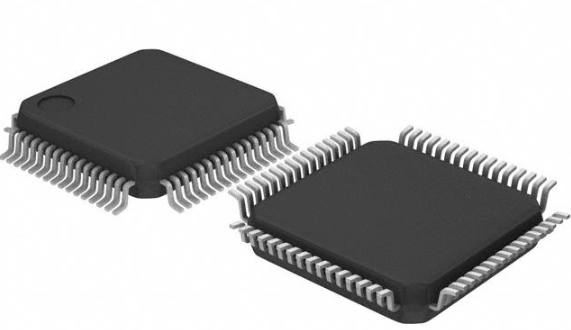

Detaljni vodič za STM32F401RCT6: Analiza aplikacija, značajki i podatkovnog lista

Prilikom istraživanja sitnica bilo koje napredne tehnologije ili proizvoda, razumijevanje njegove evolucije, značajki i praktične aplikacije pruža dobro zaokruženu perspektivu.U ovom članku kopamo u STM32F401RCT6 Microcontroller, svestranu komponentu dizajniranu za razne industrije, od automobilskih sustava do potrošačke elektronike.Detaljnim ispitivanjem svojih specifikacija, mogućnosti izvedbe i ključnih funkcionalnosti otkrit ćemo kako ispunjava zahtjeve modernih aplikacija.Bez obzira jeste li usredotočeni na visoko precizno upravljanje motorom, digitalnu audio obradu ili IoT integraciju, ovaj sveobuhvatni pregled nudi vrijedan uvid u potencijal mikrokontrolera da poboljša i performanse i održivost.

Katalog

STM32F401RCT6 Specifikacije

Kategorija	Detalji
Proizvođač	Stmicroelektronika
Kategorija	Integriran Krugovi (ICS) - ugrađeni - mikrokontroleri
Paket	64-lqfp
Podaci Širina autobusa	32-bitan
Niz	STM32 F4
Srž Procesor	ARM® Cortex®-M4
Srž Veličina	32-bitan
Ubrzati	84MHz
Povezanost	I2c, Irda, Lin, Sdio, SPI, UART/USART, USB OTG
Periferan	Smeđe Otkrivanje/resetiranje, DMA, I2S, Por, PWM, WDT
Broj I/O	50
Program Veličina memorije	256kb (256K x 8)
Program Vrsta memorije	BLJESAK
Eeprom Veličina	N/a
OVAN Veličina	64K x 8
Napon - Nabava (VCC/VDD)	1.7 V ~ 3,6 V
Podaci Pretvarač	OGLAS 16x12b
Oscilator Tip	Unutarnji
Operativni Temperatura	-40 ° C ~ 85 ° C (TA)
Montaža Tip	N/a
Paket / Slučaj	64-lqfp
Dobavljač Paket uređaja	N/a

STM32F401RCT6

Procesor i performanse

Opremljen digitalnom obradom signala (DSP) i naredbama jedinice s pomičnom točkom (FPU), mikrokontroller ARM Cortex-M4 radi na 84 MHz.Dolazi s 512 KB flash memorije i 96 KB RAM -a, što ne samo da olakšava brzu obradu podataka, već i osigurava glatke performanse aplikacije.

Periferna sučelja

Mikrokontroler nudi bogat izbor perifernih sučelja.

• Analogno-digitalni pretvarači (ADC)

• Digitalno-analogni pretvarači (DACS)

• Univerzalni sinkroni/asinhroni prijemnik/odašiljači (USARTS)

• Univerzalni asinhroni prijemnik/odašiljači (UARTS)

• Serijska periferna sučelja (SPI)

• Inter-integrirani krugovi (i2cs)

• Mreža područja kontrolera (CAN)

• Univerzalni serijski autobus (USB)

• Timeri

• Upravljači modulacije pulsne širine (PWM)

Izdvaja se kontrolor industrijske komunikacije utemeljen na CAN-u, čineći ovaj mikrokontroler uglavnom pogodnim za robusne industrijske primjene.

Povezanost

Bogatstvo opcija povezivanja kao što su USB 2.0 puna brzina i različita serijska sučelja, olakšavaju integraciju u složene sustave.Sučelje Can je uglavnom povoljno u automobilskim i industrijskim scenarijima, gdje je pouzdana razmjena podataka ozbiljna.

Analogne mogućnosti

U smislu analognih funkcija, 12-bitni ADC osigurava mjerenja visoke preciznosti, što je ključni zahtjev za obradu signala visoke vjernosti.Nadalje, 12-bitni DAC podržava stvaranje točnih analognih napona, nudeći fleksibilnost za različite izlazne aplikacije.

Prikladnost primjene

Odlikuje se ugrađenim sustavima i industrijskoj automatizaciji, pokazujući impresivne performanse u upravljanju satom s prilagodljivim izvorima i načinima energetski učinkovitih.Ovaj mikrokontroler sjaji u aplikacijama.

• Digitalna audio i video obrada

• Motorna kontrola

• Pametno mjerenje

• Automatizacija

Prekid rukovanja i praćenje događaja

S ugniježđenim vektoriranim kontrolerom prekida (NVIC) i nizom vremena i brojača, mikrokontroler nudi precizno praćenje događaja i brzo rukovanje prekidom.To osigurava brze i učinkovite odgovore na događaje u stvarnom vremenu, što je ozbiljno za velike i opasne primjene.

Sigurnosne značajke

Da bi se zaštitio od neovlaštenog pristupa i kršenja podataka, mikrokontroler integrira kriptografske ubrzanja i sigurne mehanizme za pokretanje.Ove sigurnosne mjere neprimjetno se usklađuju sa suvremenim standardima i praksama u ugrađenim sustavima.

Radno okruženje

STM32F401RCT6, koji radi pod svestranim naponom i temperaturnim rasponom, pokazuje nepokolebljivu pouzdanost u različitim uvjetima okoliša.Pruža zajedničku testnu akcijsku skupinu (JTAG) i serijsku žicu za uklanjanje pogrešaka (SWD) za sveobuhvatno uklanjanje pogrešaka i podržava programiranje u krugu (ICP) i programiranje u aplikaciji (IAP) za bešavna ažuriranja i održavanje.

STM32F401RCT6 Aplikacije

A STM32F401RCT6 široko se koristi na različitim poljima zahvaljujući svojoj prilagodljivosti i robusnom performansama.

Komunikacijski uređaji

Ovaj mikrokontroler igra glavnu ulogu u dizajniranju i radu komunikacijskih uređaja kao što su modemi i usmjerivači.Njegove učinkovite mogućnosti obrade dovode do besprijekornog prijenosa podataka, pridonoseći tako pouzdanijoj mrežnoj infrastrukturi.U modernim kućnim mrežama integracija STM32F401RCT6 olakšava veće stope podataka i stabilnost, značajno poboljšavajući iskustvo.

Kontrola motora

U domeni upravljanja motorom, STM32F401RCT6 izvrsno se snalazi u automatizacijskim sustavima, robotici i električnim vozilima (EVS).Njegove precizne kontrolne mogućnosti dovode do učinkovitijih motoričkih operacija i značajne uštede energije.Za industrijsku automatizaciju, STM32F401RCT6 upravlja složenim algoritmima, osiguravajući optimalne performanse robotskog sustava.To zauzvrat povećava produktivnost i preciznost u proizvodnim procesima.

Medicinski instrumenti

STM32F401RCT6 poboljšava funkciju različitih dijagnostičkih alata i praćenja u medicinskom polju omogućavajući precizno prikupljanje i obradu podataka.Osigurava pouzdanost opasnih uređaja kao što su prijenosni EKG monitori i automatizirane inzulinske pumpe, gdje su velika točnost i obrada neophodna.

Potrošačka elektronika

U potrošačkoj elektronici pametni uređaji uvelike imaju koristi od mogućnosti STM32F401RCT6.Pojednostavljuje operacije u uređajima od pametnih hladnjaka do naprednih sustava za zabavu u kući.Omogućavanjem značajki inteligentne kontrole i povezivanja, mikrokontroler značajno povećava vašu praktičnost i operativnu učinkovitost u svakodnevnoj elektronici.

Automobilski sustavi

Automobilski sustavi utječu na STM32F401RCT6 u aplikacijama, uključujući kontrolu motora i prijenosa.Njegovi učinak osigurava preciznu kontrolu i nadzor, što dovodi do poboljšane uštede goriva i smanjene emisije u modernim vozilima.Otpornost mikrokontrolera čini ga prikladnom za zahtjevno automobilski okruženje, osiguravajući dugoročnu pouzdanost.

IoT aplikacije

U svijetu IoT aplikacija, STM32F401RCT6 povećava povezanost i interakciju između uređaja.Koristi se u Smart Home Systems, nosivoj tehnologiji i industrijskim postavkama IoT -a, što je primjer njegove fleksibilnosti i prilagodljivosti.Njegove učinkovito upravljanje energijom i mogućnostima obrade podržavaju održivi rad opsežnih IoT mreža.

Digitalna obrada zvuka

STM32F401RCT6 također se ističe u digitalnoj audio obradi, podržavajući audio aplikacije visoke vjernosti.Doprinosi vrhunskoj kvaliteti zvuka u uređajima poput digitalnih miksera i slušnih pomagala.Traženje visokokvalitetnih audio rješenja preferiraju STM32F401RCT6 zbog svoje besprijekorne snage obrade, osiguravajući glatke zvučne performanse.Ukratko, opsežna primjenjivost STM32F401RCT6 u različitim sektorima ističe njegovu otpornost i prilagodljivost.Njegova uloga u poboljšanju učinkovitosti i pouzdanosti označava je kao početnu tehnologiju u suvremenim tehnološkim okruženjima.

STM32F401RCT6 Slične komponente specifikacije

Dio Broj	Proizvođač	Spis	Broj pinovi	Srž Arhitektura	Sučelje	Opskrbiti Napon	Broj I/O	Memorija Veličina	Podaci Širina autobusa
STM32F401RCT6	Stmicroelektronika	64-lqfp	64	RUKA	I2c, i2s, irda, Lin, Sdio, SPI, UART, USART, USB	3.3 V	50	256 KB	32 b
STM32F411RCT6	Stmicroelektronika	64-lqfp	64	RUKA	I2c, i2s, irda, Lin, MMC, SD, SDIO, SPI, UART, USART, USB	3.3 V	50	256 KB	32 b
Atsam3s4ba-aU	Stmicroelektronika	64-lqfp	64	RUKA	2 žice, i2c, I2S, MMC, SPI, UART, USART, USB	3.3 V	47	256 KB	32 b
STM32F103RCY6TR	Stmicroelektronika	64-ufbga, WLCSP	64	RUKA	Mogu, i2c, irda, Lin, SPI, Uart, USART, USB	3.3 V	51	256 KB	32 b
STM32F103RCT6	Stmicroelektronika	64-lqfp	64	RUKA	Mogu, i2c, i2s, Irda, Lin, Sdio, SPI, Uart, USART, USB	3.3 V	51	256 KB	32 b

Zaključak

Mikrokontroleri STM32F401RCT6 ističu se za svoju pouzdanost, izdržljivost i svestranost u različitim zahtjevnim primjenama.Uz strogu kontrolu kvalitete koja osigurava optimalne performanse u temperaturama u rasponu od -40 ° C do 85 ° C, ti su mikrokontroleri idealni za industrije kao što su industrijska automatizacija, potrošačka elektronika i zrakoplovstvo.Njihova kompatibilnost s tehnologijom površinskih montiranja (SMT) dodatno povećava njihovu privlačnost za traženje kompaktnih, visokih performansi.Pored toga, dostupna je sveobuhvatna podrška koja će pomoći u upitima vezanim za zalihe, cijene i tehničkih detalja, osiguravajući besprijekornu integraciju u projekte.U konačnici, robusne značajke STM32F401RCT6 i širok radni raspon čine ga ključnim izborom za vas usredotočeni i na pouzdanost i na učinkovitost.

Datasheet pdf

STM32F401RCT6 podatkovnice:

STM32F401XB, C Datasheet.pdf

Često postavljana pitanja [FAQ]

1. Podržava li STM32F401RCT6 vanjske uklanjanja pogrešaka ili programera?

Da, STM32F401RCT6 može se ispraviti i programirati u krugu pomoću vanjskih alata poput ST-Link, J-Link ili Segger kroz sučelje serijske žice (SWD).U praksi, dostupnost takvih alata za uklanjanje pogrešaka može uvelike pojednostaviti razvojni proces, omogućavajući rješavanje problema u stvarnom vremenu i učinkovito identificiranje pitanja.Iskusni inženjeri često naglašavaju vrijednost snažnog sučelja za uklanjanje pogrešaka u izbjegavanju kašnjenja i optimizaciji razvojnih ciklusa.

2. STM32F401 VS STM32F411: Koja je razlika?

STM32F411 nudi napredne značajke koje nisu dostupne u STM32F401.Omogućuje različite konfiguracije skale napona i veću maksimalnu frekvenciju (100MHz u odnosu na 84MHz).Pored toga, određene hardverske komponente poput SPI5 specifične su za STM32F411.Iz praktične perspektive, ove razlike znače da je STM32F411 općenito prikladniji za aplikacije koje zahtijevaju veće performanse ili specifičnu perifernu potporu.Na primjer, veća radna frekvencija može dovesti do poboljšane brzine obrade podataka, što je presudno u aplikacijama kao što su prikupljanje podataka i obrada signala.Razumijevanje ovih razlika može značajno utjecati na rezultate projekta osiguravajući odabir najprikladnijeg mikrokontrolera za zadatak.
