JRC4558 OP-AMP vodič: značajke, aplikacije i ekvivalentne komponente

Operativna pojačala (OP-AMP) su neupućeni heroji svijeta elektronike, tvoreći okosnicu bezbrojnih krugova i uređaja.Među brojnim dostupnim opcijama, JRC4558 ističe se kao svestran i pouzdan dvostruki op-Amp, poznat po svojim izuzetnim performansama u audio, obradi signala i šire.U ovom članku istražujemo specifikacije JRC4558, konfiguraciju PIN -a, značajke, alternative i aplikacije, nudeći praktične uvide za vas.Bilo da dizajnirate audio opremu visoke vjernosti, građevinske precizne krugove ili istražujete kreativna elektronička rješenja, JRC4555 obećava prilagodljivost i pouzdanost.Kopajmo u tehničko čudo zbog čega ovaj Op-Amp vjeruje u razne domene.

Katalog

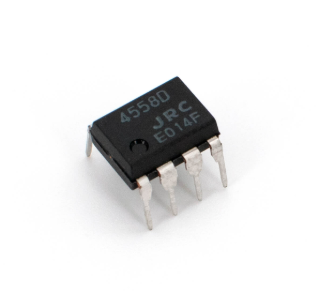

Pregled JRC4558

Priča o JRC4558 Označava vas, jer služi kao preferirano dvostruko operativno pojačalo.Njegova privlačnost leži u značajnom pojačanju napona i impresivno visokoj ulaznoj impedanciji koju nudi.Istaknut istaknut u bezbroj audio i elektroničkih krugova, ovaj integrirani krug na bazi silicija ima prilagodljivost, a paketi poput SOP-a i DIP-a poboljšavaju njegovu privlačnost u dizajnu pedalnih krugova.Među primamljivim specifikacijama su dobitak napona od 100 dB, dobrodošlicu ulaznoj impedanciji od 5 megaohma i fleksibilan raspon napajanja od ± 4V do 18V.Ovi atributi, u kombinaciji s pristupačnošću, čine ga uglavnom atraktivnim u očima onih koji znaju.

Sa standardnim 8-pinskim postavkama, JRC4558 graciozno se ublažava u složene krugove.PIN 8 označen je za pozitivni unos napajanja.Pin 4 zadovoljava negativni ulaz snage.Izlazni igle 1 i 7 dijele se između dva operativna pojačala.Invertirajući unosi dodjeljuju se igle 2 i 6. neinvertirajući ulazi pronalaze svoj dom na pinovima 3 i 5. osnaženi internom kompenzacijom i izvanrednom ulaznom impedancijom, svako operativno pojačalo osigurava pohvalne performanse u različitim situacijama napajanja.

JRC4558 se koračaju od arhetipa idealnog operativnog pojačala, ali njegov maksimalni napon od 100 dB i brzina skoka od 1,7 V/µs prikladno pruža prostor za glavu potreban za većinu zadataka za obradu zvuka i signala.Njegov udarac za stvaranje većih izlaznih napona preko ulaza uvlači ga u aplikacije koje obuhvaćaju pojačala, komparatore i integratore.Friedrich u svom radu s jedinstvenim +5V napajanjem, nježno odbacuje potrebu za -5V kolega, odjekujući modernim tendencijama za pojednostavljenim, energetski učinkovitim dizajnom.

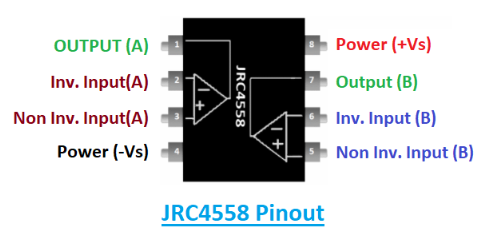

Pin izgled

PIN br.	Ime	Opis pin
1	Van (a)	Izlazni pin Op-Amp a
2	Invertirajući ulaz (a)	Invertirajući ulazni pin OP-AMP a
3	Neotkriveni ulaz (A)	Neotkriveni ulazni pin OP-AMP a
4	Snaga (-vs)	Tlo ili negativni opskrbni terminal
5	Referenca	Ne-pretrpani ulazni pin OP-AMP B
6	Izlaz	Invertirajući ulazni pin OP-AMP B
7	Snaga (+vs)	Izlazni pin OP-AMP B
8	+Vs	Pozitivan opskrbni terminal

Značajke i specifikacije

Značajka	Specifikacija/detalj
Raspon napajanja napona	± 5V do ± 15V
Širina pojasa	3MHz
Broj operativnih pojačala	Dva (dvostruka operativna pojačala u jednom paketu)
Oblik integriranog kruga	8-pinski IC
Radni temperaturni raspon	0 ° C do 70 ° C
Stopa nagiba	1,7V/µs
Pojačanje napona signala	Do 100 dB
Dostupni paketi	8-pinski sop i dip paketi
Kompenzacija frekvencije	Nije potreban
Problemi s zaključavanjem	Nijedan
Trenutna potrošnja	Nizak
Kompatibilnost napajanja	Podržava pojedinačne i dvostruke postavke napajanja
Raspon diferencijalnog napona	Širok raspon s velikim uobičajenim smještajem
Praćenje parametara	Preko navedenih raspona temperature
Faza i postizanje podudaranja	Osigurano između pojačala
Ulazni tranzistori	Nisko.
Koštati	Znatno isplativo
Ciljane aplikacije	Prijenosni i baterijski uređaji
PIN kompatibilnost	Industrija standarda;Kompatibilno s LM358 i MC1458
Pouzdanost	Dokazano u komercijalnoj opremi i uređajima

Ekvivalenti i alternative

•NE5532

•LM158

•LM158A

•LM358

•LM358A

•LM2904

•LM2904Q

•LM4558

•LM74

Prijava

Pojačavanje signala

JRC4555 OP-AMP pokazuje svoju fleksibilnost u nizu okruženja, prilagođavajući se učinkovito u automobilskim sustavima radi poboljšanja pojačanja signala.Njegov pouzdan učinak i dalje postoji i u izazovnim uvjetima rada vozila, osiguravajući besprijekorno putovanje.U sustavima koji su referencirani, OP-AMP se izvrsno ističe nudeći stabilnost i dosljednost, uglavnom tamo gdje se traži preciznost među različitim komponentama.Možete biti upoznati s razlikama sličnih Op-AMP-a i prepoznati da postizanje takve pouzdanosti često uključuje pažljivo odabir komponenti prikladnih za određene operativne postavke.

Prijenosna tehnologija

Integriranje JRC45588 u prijenosne uređaje donosi prednost male potrošnje energije, značajke koja proširuje trajanje baterije i dodiruje u potrošačke želje radi praktičnosti i izdržljivosti.Robusno je rukovanje zadacima signala uz održavanje energetske učinkovitosti zarađuje od vas usredotočeno na pročišćavanje prijenosne tehnologije.Uređaji poput digitalnih signalnih procesora iskorištavaju superiorne mogućnosti integracije OP-AMP-a, besprijekorno miješajući funkcionalnost s inovacijama.

Uzorak i držanje krugova

JRC4558 pronalazi svoju nišu u uzorku i držanje krugova, ključa u analogno-digitalnim procesima pretvorbe koji podržavaju modernu komunikaciju.Ovaj iznimni dizajn OP-AMP-a olakšava preciznost i minimalno izobličenje signala, aspekte koje možete shvatiti kada težite točnosti u radu na obradi signala.To osigurava da spasilačka linija digitalne komunikacije ostaje neometana.

Sigurnosni sustavi

Unutar alarmi za upad, JRC4558 ističe se zbog svoje osjetljivosti i reakcije na promjene u okolišu.Možete cijeniti komponente koje osiguravaju minimalno održavanje, održavajući svoju budnost od neovlaštenog pristupa.Priroda prilagođena krugu kruga potiče lako prototipiranje i optimizaciju, pomažući vam u vašoj potrazi za pouzdanim rješenjima.

Audio i multimedijska

U svijetu audio miksera i snimača, potražnju za visokom vjernošću ispunjava JRC4558, koji igra neprocjenjivu ulogu u obogaćivanju slušnog iskustva.Često možete naglasiti ulogu OP-AMP-a u poboljšanju zvuka, pretvarajući slabe audio signale u artikulirane izlaze.Njegova se važnost proširuje na DVD igrače, naglašavajući njegov utjecaj u tehnologiji zabave nudeći očaravajuće iskustvo slušanja.

Funkcionalni krug

Osim ovih specifičnih namjena, JRC4558 tvrdi svoju ulogu u izradi generatora, komparatora i instrumentacijskih krugova, ilustrirajući njegovu prilagodljivost.Timeri i multivibratori dugotrajni također iskorištavaju stabilnost i točnost OP-AMP-a.Ispunjavanje možete pronaći u sposobnosti JRC4558 da ponudi sveobuhvatna rješenja u različitim dizajnima kruga, omogućujući pojednostavljene pristupe složenim integriranim sustavima.

Unutarnja faza ulaza

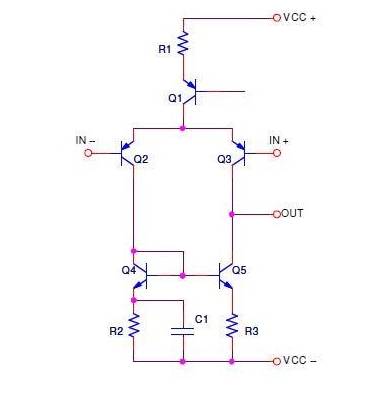

U početnoj fazi ulazne konfiguracije, diferencijalno pojačalo s dugim repom (LTP) surađuje s trenutnim zrcalom, postavom koja se široko slavi zbog svoje vjernosti u održavanju i poboljšanju vjernosti ulaznih signala.Ovaj sklop integrira komponente kao što su Q1, Q2, Q3, Q4, Q5, R1, R2, R3 i C1 kako bi se potaknulo uravnoteženu obradu signala, stvarajući temelj preciznosti u elektroničkom svijetu, gdje fluktuacije i poremećaji mogu u oblaku tumačenja podataka.

Diferencijalno pojačalo s dugim repom (LTP)

Suština LTP diferencijalnog pojačala nalazi se u njegovoj konfiguraciji s savršeno podudaranim tranzistorima, Q1 i Q2.Ova sinkronost aktivna je u minimiziranju buke uobičajenog načina, koji često progone visoko precizne elektroničke sustave, smanjujući jasnoću signala.Održavajući ove tranzistore identične, pojačalo ne samo da smanjuje buku, već i povećava propusnost, što je kulminiralo pojačanim performansama koje odražavaju vašu namjeru.

Trenutna implementacija zrcala

Uključujući komponente Q3, Q4 i R1, trenutno ogledalo djeluje kao ključni mehanizam za isporuku stalne struje diferencijalnom para.Nepokojućana struja doprinosi linearnosti pojačala, što ozbiljno utječe na njegovu operativnu pouzdanost u različitim scenarijima opterećenja.Arhitektura ogledala značajno utječe na uspostavljanje pouzdane točke pristranosti za LTP, čime se jača stabilnost dobivanja i osigurava konzistentnu učinkovitost pojačala.

Kapacitivni integracija elemenata

Kondenzator C1 vješt je ugrađen u ovaj sustav, usklađujući s otpornim elementima R2 i R3 za vješto upravljanje frekvencijskim odgovorom.Pronapusno odabirom vrijednosti ovih komponenti, štetni učinci parazitskih kapaciteta su ublaženi, smanjujući oscilacije koje bi mogle destabilizirati pojačalo.Ovaj strateški pristup pomaže u izobličenju izobličenja signala, održavajući netaknutni signalni put kroz različite raspone frekvencije.

Izlazna faza

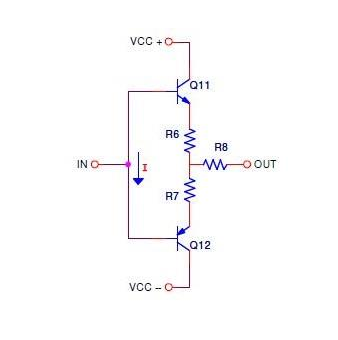

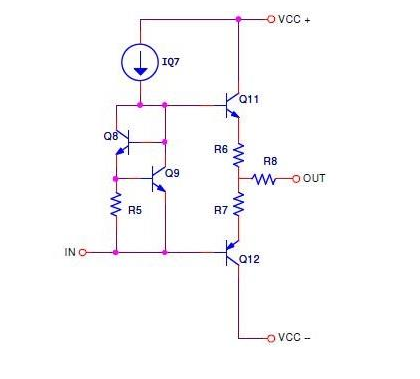

U naprednom dizajnu izlazne faze, VBE multiplikator ističe se zbog svoje izvanredne uloge u prilagođavanju struje pristranosti u pojačalu sljedbenika Emitter-a klase AB.Ovaj glavni element osigurava da pojačalo ispunjava visoke trenutne zahtjeve, na zadatak koji često utječe inženjerska finesse.Često se možete susresti s izazovima poput crossover izobličenja, što proizlazi iz temperaturnih promjena ili varijabilnosti komponenata.Iskustvo pokazuje da precizno podešavanje tijekom faze dizajna može u velikoj mjeri ublažiti ove izazove.

Klasični model, JRC4558, djeluje unutar izlaznog raspona koji obično ostaje oko 1,5 V niži od napona napajanja.S obzirom na to da je ovaj faktor dinamičan za poboljšanje ukupnih performansi.U kombinaciji, izlazni otpornici R6, R7 i R8 doprinose integritetu sustava.Ove komponente ne samo da olakšavaju ravnotežu struje, već i potiču toplinsku stabilnost.Njihova funkcija u sprečavanju štetnog izravnog opterećenja između tranzistora spriječi potencijalnu neučinkovitost ili oštećenja.

Operativno od JRC4558 OP-AMP

Različite mogućnosti JRC4558 OP-AMP manifestuju se kroz njegove funkcije kao što su pojačavanje, integracija i diferencijacija.Dokazano je vrlo kompatibilno s jedno-naponskim sustavima, koji se često pojavljuju u postavkama pretvarača i blokovima za pojačavanje istosmjerne struje, zajedno s drugim analognim krugovima.Njegov kapacitet za diferencijalno pojačanje ističe se, a vješt transformirajući jedan ulaz u diferencijalni izlaz.Ova se transformacija postiže pažljivim dizajnom krugova, koji osiguravaju vrhunsku linearnost.

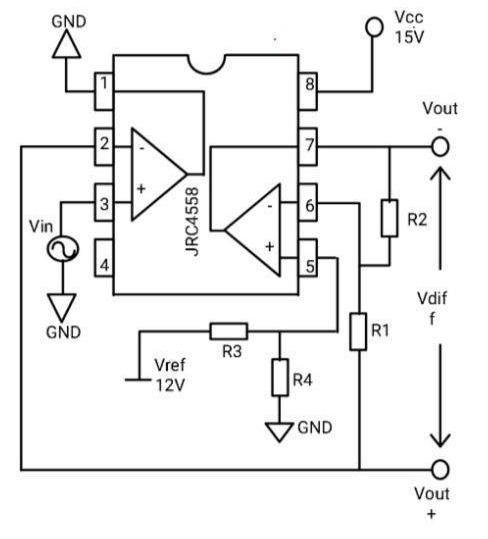

U stvarnim scenarijima, postavljanje uključuje dvostruka primarna pojačala.Jedno pojačalo služi kao međuspremnik, proizvodeći Vout+.Istodobno, drugo pojačalo poništava ulazni signal, generirajući vout- protiv referentne vrijednosti 12V.To proizvodi diferencijalni izlaz, VDIFF, određen specifičnim rasponima napona, izračunato korištenjem unaprijed utvrđenih jednadžbi.Takve metodologije osiguravaju preciznu kontrolu nad izlaznim signalima, pokazujući njihovu korisnost u točnom obradi signala.

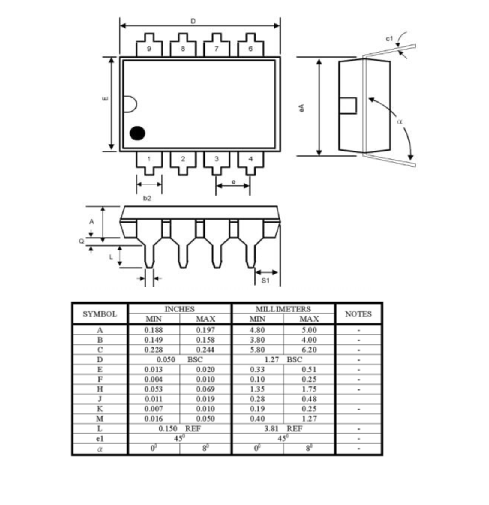

Dimenzionalni detalji JRC4558

Zaključak

Operativno pojačalo JRC4558 stoji kao kamen temeljac u svijetu elektronike, slavljenog zbog svoje svestranosti, pouzdanosti i izuzetnih performansi u različitim aplikacijama.Od audio obrade do preciznog rukovanja signalima, ovaj dvostruki OP-AMP pruža značajnu prilagodljivost, što ga čini pouzdanim izborom za vas.Njegove robusne specifikacije, rad s malim bukom i pristupačnost naglašavaju njegovu trajnu privlačnost u nizu inovativnih dizajna.Bez obzira na poboljšanje kvalitete zvuka, osiguravajući stabilno pojačanje signala ili napajanje kreativnih elektroničkih rješenja, JRC4558 i dalje je aktivna komponenta, premoštavajući jaz između jednostavnosti i sofisticiranosti u elektroničkim krugovima.
