Vodič za usporedbu LGA i BGA za dizajn elektroničkih sustava

U ovom ćete članku naučiti ključne razlike između paketa LGA (Land Grid Array) i BGA (Ball Grid Array).Razumjet ćete kako je svaki paket izgrađen, kako se spaja na PCB i gdje se obično koristi.Sadržaj također uspoređuje njihovu strukturu, performanse te praktične prednosti i nedostatke.Na kraju ćete znati odabrati pravi paket na temelju svojih dizajnerskih potreba.

Katalog

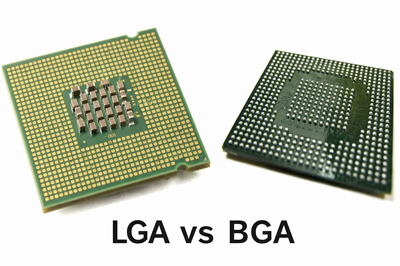

Slika 1. Pregled LGA nasuprot BGA

Što je LGA (Land Grid Array)?

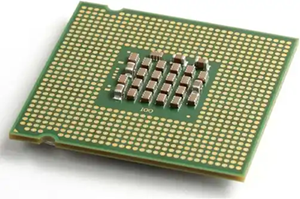

Slika 2. LGA paket

LGA (Land Grid Array) je vrsta IC paketa gdje su ravni vodljivi jastučići, koji se nazivaju spojnice, smješteni na dnu komponente umjesto pinova ili kuglica za lemljenje.Ove zemlje stupaju u kontakt s opružnim iglama u utičnici na PCB-u, stvarajući električnu vezu bez trajnog lemljenja.Ovaj dizajn se široko koristi u CPU-ima i procesorima visokih performansi jer omogućuje jednostavnu instalaciju i zamjenu.Samo pakiranje ne sadrži elemente za lemljenje, tako da je konačna veza definirana sučeljem utičnice, a ne čipom.Ova struktura također pojednostavljuje vizualni pregled jer su kontakti dostupni na površini.

Što je BGA (Ball Grid Array)?

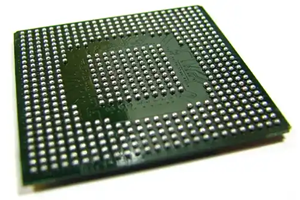

Slika 3. BGA paket

BGA (Ball Grid Array) je paket za površinsku montažu koji koristi niz malih kuglica za lemljenje na donjoj strani čipa za formiranje električnih veza.Tijekom sastavljanja, ove kuglice za lemljenje tope se u procesu reflowa i spajaju izravno na jastučiće na tiskanoj ploči, stvarajući trajne spojeve.Ova metoda pakiranja omogućuje kompaktan raspored s velikim brojem međusobnih veza na maloj površini.BGA paketi se obično koriste u elektronici visoke gustoće kao što su pametni telefoni, grafički procesori i ugrađeni sustavi.Kuglice za lemljenje također pomažu u raspodjeli mehaničkog naprezanja po paketu tijekom rada.

LGA naspram BGA: Fizičke i strukturne razlike

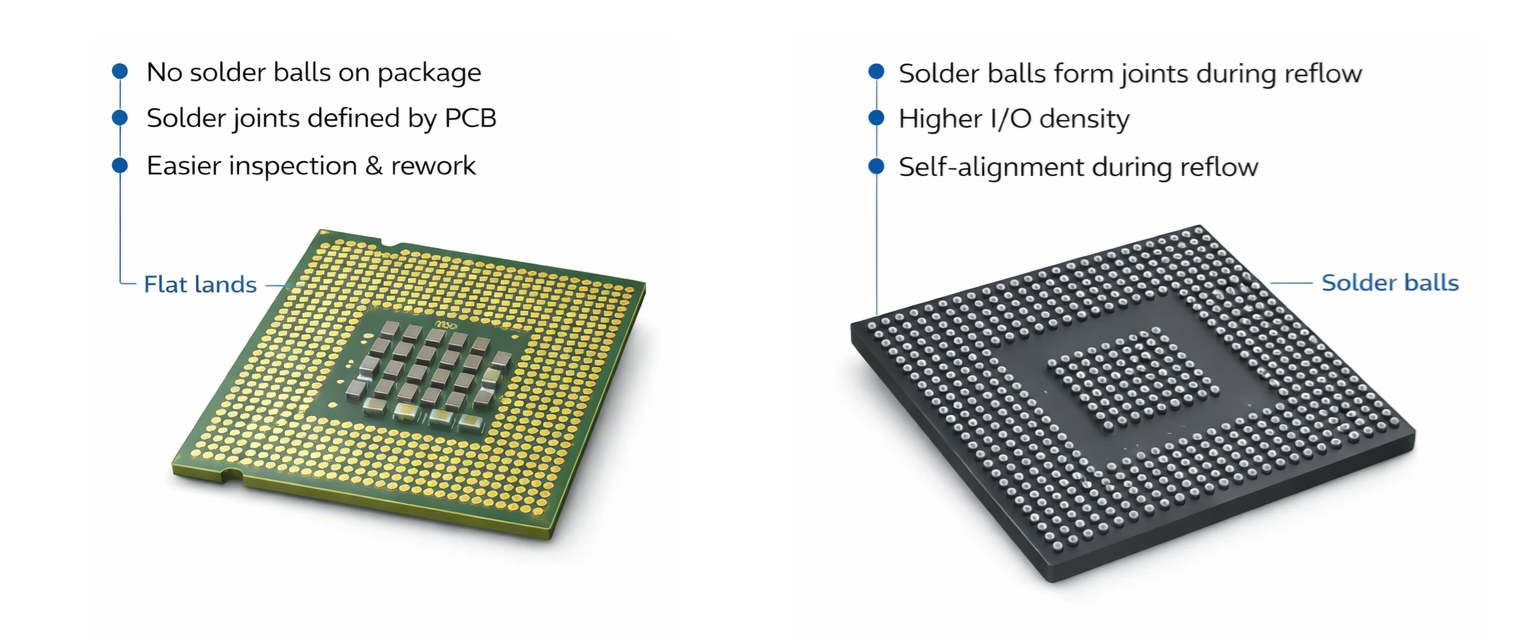

Slika 4. Strukturna usporedba

LGA paketi koriste ravne metalne površine raspoređene u rešetku na donjoj strani čipa, koje su poravnate s odgovarajućim pinovima u utičnici.Ovi paketi zahtijevaju mehanički sustav zadržavanja, kao što je utičnica i mehanizam za zaključavanje, za održavanje pouzdanog kontaktnog pritiska.Odsutnost kuglica za lemljenje znači da se sam čip ne veže izravno za PCB, što ga čini uklonjivim i ponovno upotrebljivim.Raspored je definiran izloženim kontaktnim jastučićima koji su jasno vidljivi i dostupni za pregled.Nasuprot tome, način montiranja ovisi o preciznom poravnanju unutar utičnice, a ne o lemljenju.Kao što se vidi na slici, ravna i ujednačena površina jastučića razlikuje LGA od ostalih vrsta paketa.

S druge strane, BGA paketi sadrže niz kuglica za lemljenje koje djeluju i kao električni spojevi i kao mehanička sidra.Ove kuglice za lemljenje unaprijed su pričvršćene na pakiranje i tope se tijekom procesa reflowa kako bi formirale trajne spojeve s PCB-om.Za razliku od LGA, BGA komponente su izravno montirane na ploču bez utičnice, što ih čini neuklonjivim bez posebne opreme za preradu.Priključci su skriveni ispod pakiranja, što vizualni pregled čini izazovnijim.Rešetka kuglica za lemljenje također omogućuje uži razmak i veći broj pinova unutar istog otiska.Kao što je prikazano na slici, uzdignuti sferni kontakti jasno razlikuju strukturu BGA od ravnih površina LGA.

LGA nasuprot BGA: toplinska i električna izvedba

Izvedba Aspekt	LGA (zemaljska mreža niz)	BGA (loptasta rešetka niz)
Toplinski Rasipanje	Prijenos topline ovisi o kontaktu utičnice i učinkovitosti hladnjaka;nešto manje izravan toplinski put	Izravno lemljenje veza s PCB-om poboljšava provođenje topline i učinkovitost širenja
Toplinski Otpor (θJA)	Obično viši zbog slojeva sučelja između paketa i PCB-a	Donja toplinska otpor zbog izravnog pričvršćivanja i boljeg protoka topline
Vrućina Ujednačenost distribucije	Može biti neravnomjeran prijenos topline ovisno o raspodjeli kontaktnog tlaka	Jednoličnije raspodjela topline preko lemljenih spojeva i PCB-a
Integritet signala	Nešto duže put signala kroz utičnicu može dovesti do varijacije impedancije	Kratko, direktno veze smanjuju gubitak signala i poboljšavaju cjelovitost
Parazitski Induktivitet	Viša zbog pinovi utičnice i kontaktno sučelje	Niže zbog kompaktni kuglični spojevi za lemljenje
Električni Otpornost	Razlikuje se ovisno na kontaktni pritisak i čistoću utičnica	Nizak i stabilan zbog trajnih metalurških lemljenih spojeva
Isporuka energije Učinkovitost	Dobro ali ovisno o kvaliteti utičnice i konzistentnosti kontakta igle	Učinkovitiji zbog staza niske impedancije i stabilnih veza
Visoka frekvencija Izvedba	Može iskustvo manja degradacija signala na vrlo visokim frekvencijama	Bolje prikladan za RF i dizajne velike brzine zbog minimalne duljine puta signala
elektromagnetski Izvedba	Malo viši EMI rizik zbog duljih putova međusobnog povezivanja	Niži EMI zbog kompaktan raspored i kraće električne petlje
Pouzdanost Pod opterećenjem	Izvedba može variraju tijekom vremena zbog istrošenosti ili onečišćenja u kontaktima utičnice	Vrlo stabilan performanse tijekom vremena zbog fiksnih lemljenih spojeva

Prednosti i nedostaci LGA

Prednosti LGA

• Omogućuje jednostavnu instalaciju i zamjenu bez lemljenja, što ga čini idealnim za nadogradive sustave.

• Pojednostavljuje pregled i održavanje jer su kontakti izloženi i dostupni.

• Smanjuje rizik od oštećenja paketa tijekom rukovanja jer na čipu nema lomljivih iglica.

• Podržava veliki broj pinova uz zadržavanje mehaničke pouzdanosti kroz dizajn utičnice.

Nedostaci LGA

• Zahtijeva utičnicu, povećavajući ukupne troškove sustava i složenost ploče.

• Pouzdanost kontakta ovisi o stalnom tlaku i stanju utičnice.

• Veći mehanički otisak u usporedbi s izravno montiranim paketima.

• Podložan problemima s povezivanjem ako dođe do kontaminacije ili neusklađenosti.

Prednosti i nedostaci BGA

Prednosti BGA

• Omogućuje vrlo visoku I/O gustoću u kompaktnom otisku za modernu elektroniku.

• Omogućuje jake mehaničke i električne veze kroz lemljene spojeve.

• Poboljšava električnu izvedbu s kraćim putovima signala i manjim induktivitetom.

• Podržava učinkovit toplinski prijenos kroz izravno pričvršćivanje PCB-a.

Nedostaci BGA

• Teško je pregledati lemljene spojeve jer su skriveni ispod pakiranja.

• Zahtijeva specijaliziranu opremu za procese montaže i prerade.

• Nije ga lako zamijeniti nakon što se zalemi na PCB.

• Proizvodne nedostatke kao što su praznine pri lemljenju ili premošćenje može biti teže otkriti.

Kako odabrati između LGA i BGA paketa?

1. Definirajte zahtjeve za upotrebljivost

Ako vaš proizvod zahtijeva jednostavnu nadogradnju ili zamjenu na terenu, LGA je obično prikladniji jer omogućuje nestalnu instalaciju.Ovo je posebno važno u sustavima kao što su stolna računala ili poslužitelji gdje je možda potrebno zamijeniti komponente.BGA je, naprotiv, namijenjen trajnoj montaži i nije dizajniran za čestu zamjenu.Razmotrite koliko će se često održavanje ili nadogradnje odvijati tijekom životnog ciklusa proizvoda.Odabir na temelju mogućnosti servisiranja pomaže u smanjenju dugoročnih operativnih troškova i zastoja.

2. Procijenite ograničenja veličine i prostora

Za kompaktne uređaje kao što su pametni telefoni ili ugrađeni sustavi, BGA se često preferira zbog svoje manje površine i veće gustoće.LGA zahtijeva dodatni prostor za utičnice i mehaničke sustave zadržavanja, što može povećati veličinu ploče.U prostorno ograničenim dizajnima, minimiziranje otiska je dobro za ukupni oblik proizvoda.BGA omogućuje uže rasporede i učinkovitiju upotrebu područja PCB-a.Ovaj korak osigurava da je vaš izbor paketa usklađen s ograničenjima fizičkog dizajna.

3. Razmotrite proizvodne mogućnosti

Vaš dostupni proces sastavljanja igra glavnu ulogu u odabiru paketa.BGA zahtijeva kontrolirano reflow lemljenje i alate za pregled kao što su X-ray sustavi, koji možda neće biti dostupni u svim proizvodnim postavkama.LGA, s druge strane, pojednostavljuje montažu korištenjem utičnica umjesto lemljenja.Procijenite može li vaša proizvodna linija podržati složenost BGA montaže.Usklađivanje vrste pakiranja s proizvodnim mogućnostima izbjegava rizike proizvodnje.

4. Analizirajte zahtjeve za izvedbom

Prijave velike brzine i visoke frekvencije često imaju koristi od BGA zbog kraćih električnih puteva i boljeg integriteta signala.LGA još uvijek može podržavati aplikacije visokih performansi, ali ovisi o kvaliteti i dizajnu utičnice.Ako vaša aplikacija uključuje zahtjevne električne performanse, odabir paketa postaje važan.Razmotrite faktore kao što su brzina signala, šum i stabilnost isporuke energije.Ovo osigurava optimalnu izvedbu za vaš specifični slučaj upotrebe.

5. Procijenite ograničenja troškova

Proračunska razmatranja uključuju i troškove komponenti i troškove na razini sustava.LGA može povećati troškove zbog utičnica i mehaničkih dijelova, dok BGA može smanjiti složenost ploče, ali povećati troškove proizvodnje.Ukupni trošak trebao bi uključivati ​​montažu, testiranje i potencijalnu preradu.Procijenite kompromise između početnih i dugoročnih troškova.Odabir odgovarajuće ravnoteže pomaže u održavanju profitabilnosti i skalabilnosti.

6. Odredite potrebe za pouzdanošću

Za aplikacije izložene vibracijama, termičkim ciklusima ili teškim okruženjima, BGA često pruža veću mehaničku stabilnost zbog lemljenih spojeva.LGA se oslanja na mehanički pritisak, koji može biti manje robustan u ekstremnim uvjetima.Zahtjevi pouzdanosti razlikuju se ovisno o industriji, poput automobilske ili industrijske elektronike.Prilikom odabira paketa uzmite u obzir čimbenike stresa iz okoliša.Ovaj korak osigurava dugoročnu trajnost i pouzdanost proizvoda.

Primjene LGA i BGA paketa

Primjeri LGA komponenti

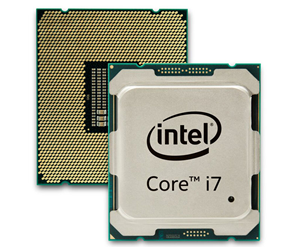

Slika 5. Primjeri LGA komponenti

• CPU za stolna i poslužiteljska računala - Mnogi procesori, kao što su serije Intel Core i Xeon, koriste LGA pakiranje za instalaciju temeljenu na utičnici.To omogućuje nadogradnju ili zamjenu CPU-a bez lemljenja.Dizajn podržava veliki broj pinova potrebnih za složene zadatke obrade.Široko se koristi u osobnim računalima i podatkovnim centrima.

• Kontroleri mrežnog sučelja - Određeni Ethernet kontroleri prihvaćaju LGA pakete kako bi omogućili modularnu integraciju na matične ploče.To pomaže pojednostaviti održavanje i zamjenu mrežnog hardvera.Paket podržava stabilne električne veze za brzi prijenos podataka.Obično se nalazi u mrežnoj opremi poduzeća.

• IC-ovi za upravljanje napajanjem - Neki uređaji za kontrolu snage koriste LGA za pouzdan kontakt i toplinsku izvedbu.Dizajn ravne podloge osigurava dosljednu vezu s tiskanom pločom ili utičnicom.Ove komponente se koriste u sustavima regulacije napona i distribucije električne energije.Njihov dizajn podržava učinkovitu integraciju na razini sustava.

• RF moduli - LGA se koristi u određenim RF modulima gdje su potrebni kompaktna veličina i pouzdan kontakt.Paket podržava rukovanje visokofrekventnim signalom sa stabilnim vezama.Često se koristi u komunikacijskim uređajima i bežičnim sustavima.Struktura omogućuje jednostavnu integraciju u modularne dizajne.

• Ugrađeni procesori - Neki ugrađeni računalni moduli koriste LGA pakiranje za fleksibilnost u industrijskim sustavima.To omogućuje lakšu nadogradnju i održavanje u dugotrajnim aplikacijama.Paket podržava stabilan rad u kontroliranim okruženjima.Obično se koristi u sustavima automatizacije i upravljanja.

Primjeri BGA komponenti

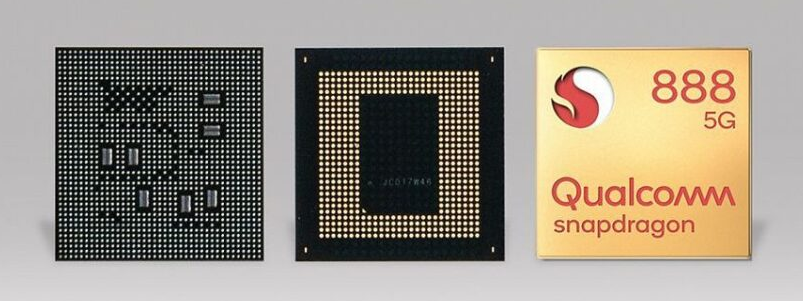

Slika 6. Primjeri BGA komponenti

• Grafičke procesorske jedinice (GPU) - GPU-ovi obično koriste BGA pakiranje za podršku visoke gustoće pinova i brzog prijenosa podataka.Kompaktan dizajn omogućuje integraciju u grafičke kartice i prijenosna računala.Lemljeni priključci poboljšavaju performanse i pouzdanost pod teškim radnim opterećenjima.Ovaj paket je važan za moderne grafičke sustave visokih performansi.

• Mobilni SoC procesori - Procesori pametnih telefona, poput onih u Snapdragon seriji, oslanjaju se na BGA za kompaktan i učinkovit dizajn.Paket podržava visoku integraciju CPU-a, GPU-a i značajki povezivanja.Omogućuje tanke profile uređaja i visoku procesorsku snagu.To ga čini idealnim za mobilnu i prijenosnu elektroniku.

• Field-Programmable Gate Arrays (FPGA) - FPGA često koriste BGA pakete za prilagodbu velikom broju I/O veza.Dizajn podržava složene logičke operacije i komunikaciju velike brzine.Ove se komponente koriste u telekomunikacijama, umjetnoj inteligenciji i sustavima za obradu podataka.Paket osigurava stabilne performanse u zahtjevnim aplikacijama.

• Memorijski čipovi (DRAM/Flash) - Mnogi memorijski uređaji koriste BGA pakiranje za slaganje visoke gustoće i učinkovit raspored PCB-a.Mali otisak omogućuje postavljanje više čipova blizu jedan drugoga.To poboljšava performanse sustava i smanjuje kašnjenje.Naširoko se koristi u potrošačkoj elektronici i računalnim sustavima.

• Čipseti i kontroleri - Skupovi čipova matične ploče i ugrađeni kontroleri često koriste BGA za trajne i pouzdane veze.Paket podržava složenu funkcionalnost u kompaktnom prostoru.Obično se koristi u prijenosnim računalima, tabletima i ugrađenim sustavima.Dizajn osigurava dugoročnu stabilnost i performanse.

Zaključak

LGA i BGA razlikuju se prvenstveno po tome kako se spajaju na PCB, pri čemu LGA koristi kontakte temeljene na utičnicama, a BGA se oslanja na lemljene spojeve.LGA nudi lakšu zamjenu i pregled, dok BGA pruža veću gustoću, bolje električne performanse i veću mehaničku stabilnost.Svaki paket ima kompromise u cijeni, mogućnosti izrade i pouzdanosti, ovisno o primjeni.Odabir prave opcije ovisi o ravnoteži između mogućnosti servisiranja, ograničenja prostora, potreba za učinkom i proizvodnih mogućnosti.
