LM317T regulator napona: alternative, pinout i tablica podataka

Ovaj članak istražuje regulator napona LM317T, svestranu komponentu poznatu po svojoj sposobnosti prilagođavanja naponskih izlaza od 1,2 V na 37V.Široko se koristi u raznim elektroničkim projektima, LM317T kombinira jednostavnost i učinkovite performanse.Njegov dizajn podržava jednostavnu integraciju za učinkovito ispunjavanje različitih zahtjeva za aplikacijom s preciznošću.

Katalog

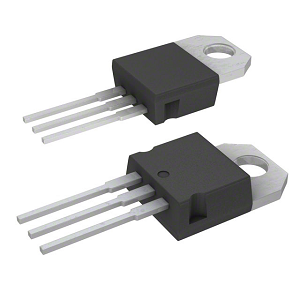

Koji je regulator napona LM317T?

A Lm317t Izdvaja se kao vrlo prilagodljivi regulator napona koji se nalazi u paketu TO-220, poznat po svom nekompliciranom dizajnu i impresivnim performansama u upravljanju pozitivnim izlazima napona.Može primiti struje veće od 1,5A, ublažavajući upravljanje napajanjem koristeći otporni razdjelnik za točno podešavanje napona.Ova sposobnost podržava širok raspon napona, smanjujući potrebu za više fiksnih regulatora.LM317T karakterizira značajke koje podržavaju učinkovitu regulaciju snage.Njegova stručnost u održavanju stabilnog izlaznog napona usprkos promjenjivim ulaznim uvjetima podvlači njegovu učinkovitost.Kada koristite LM317T, njegovu zaštitu od toplinskog preopterećenja i zaštitu kratkog spoja, pružajući dosljedne performanse i otpornost čak i u zahtjevnim okruženjima.LM317T je često integriran u napajačke sklopove za uređaje s različitim zahtjevima napona.Njegov izravni dizajn omogućava jednostavna prilagodbe i održavanje, nudeći prednosti u obrazovnim postavkama i eksperimentalnim postavkama.

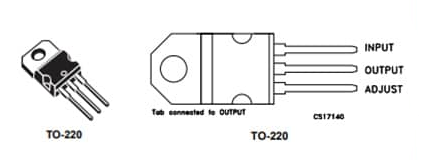

LM317T PIN konfiguracija

Pin ne	Ime	Opis
1	Prilagoditi	Ovaj pin podešava izlazni napon
2	Izlazni napon (Vout)	Regulirani izlazni napon postavljen podešenim pin može biti dobiven iz ovog pin
3	Ulazni napon (VIN)	Ulazni napon koji se mora regulirati daje se ovaj pin

LM317T simbol i trag

Značajke LM317T

Podesivi raspon napona

Jedan upečatljiv aspekt LM317T je podesivi raspon napona od 1,2 V do 37V, koji zadovoljava aplikacije koje trebaju precizno podešeno upravljanje naponom.Ova svestranost privlači mnoge elektroničke primjene, smanjujući komplikacije dizajna.

Trenutna sposobnost rukovanja

Uz podršku za struje veće od 1,5A, LM317T je prilagođen za krugove visoke potražnje s naglaskom na održavanje stabilnosti u različitim potrebama snage.Ova karakteristika doprinosi besprijekornom radu uređaja, što ga čini cijenjenom komponentom gdje su zahtjevi za napajanje nepredvidivi.

Preciznost u regulaciji

LM317T izvršava se u održavanju čvrste linije i regulacije opterećenja na 0,1%, minimizirajući varijabilnost napona koja bi mogla poremetiti ili poništiti osjetljive komponente.

Svestrani napon

Plutajući naponski dizajn LM317T povećava fleksibilnost izgleda kruga, podržavajući njegovu upotrebu u scenarijima negativnog napona bez potrebe za kompliciranim konfiguracijama.Ova sposobnost postaje korisna kada je više regulatora integrirano u jedan sustav.

Značajke zaštite

Opremljen zaštitom od prekomjerne struje, termičkim isključivanjem i SOA kontrolom, LM317T nudi snažne zaštitne mjere, integritet sustava za jačanje u odnosu na uobičajene prijetnje poput kratkih spojeva i pregrijavanja.Kroz ove značajke mnogi stvaraju skladnu mješavinu inovacija i pouzdanosti, pokrećući performanse proizvoda i dugovječnost.

LM317T Tehničke specifikacije

Tip	Parametar
Status životnog ciklusa	Aktivno (posljednje ažurirano: prije 7 mjeseci)
Kontaktirajte se	Kositar
Montažni tip	Kroz rupu
Broj igle	3
Identifikator paketa proizvođača	0015988_typea_rev_t
Pakiranje	Cijev
JESD-609 Kod	e3
Razina osjetljivosti na vlagu (MSL)	1 (neograničeno)
ECCN kod	Uho99
Broj funkcija	1
Broj osnovnog dijela	LM317
Broj izlaza	1
Izlazni napon	37V
Tvorničko vrijeme vođenja	24 tjedna
Nosač	Kroz rupu
Paket / slučaj	TO-220-3
Težina	2.299807G
Radna temperatura	0 ° C ~ 125 ° C
Tolerancija	5%
Status dijela	Aktivan
Broj završetaka	3
Terminalni položaj	SINGL
Terminal	2,54 mm
Broj	3
Napon - ulaz (max)	40V
Izlazni tip	Podesiv
Maksimalna izlazna struja	1,5a
Maksimalni izlazni napon	37V
Min ulazni napon	4.2V
Psrr	80db ~ 85db (120Hz)
Min izlazni napon	1.2V
Visina	9.15 mm
Širina	4,6 mm
Otvrdnjavanje zračenja	Ne
Bez olova	Bez olova
Izlazna konfiguracija	Pozitivan
Broj regulatora	1
Zaštitne značajke	Preko struje, preko temperature
Referentni napon	1.25V
Omjer odbacivanja napajanja (PSRR)	80db
Dužina	10,4 mm
Dosegnite SVHC	Nema SVHC -a
ROHS status	Rohs3 kompatibilan

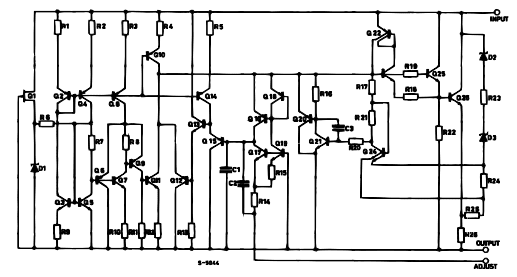

Lm317t shematski dijagram

Alternative za LM317T

Broj dijela	Opis	Proizvođač
LM317KC	3/4 pin 1,5A Podesivi regulator pozitivnog napona 3-220 0 do 125	Teksaški instrumenti
LM317T#PBF	IC Vreg 1.2 V-37 V podesivi pozitivni regulator, PSFM3, Plastika, to-220, 3 pin, podesivi pozitivni pojedinačni izlazni standardni regulator	Linearna tehnologija
LM317T/NOPB	IC Vreg 1.2 V-37 V podesivi pozitivni regulator, PSFM3, ROHS kompatibilan, plastika, TO-220, 3 pin, podesivi pozitivni pojedinačni izlaz Standardni regulator	Nacionalna korporacija poluvodiča
Lm317t2	1.2 V-37V podesivi pozitivni regulator, PSFM3, plastika, TO-220, 3 pin	Poluvodič

Dodatni ekvivalenti LM317T uključuju:LM317EM,,LM317AEMP,,Lm317lidr,, Lm317lmx, i drugi.

Gdje i kako koristiti LM317?

Svestrana kontrola snage s promjenjivim opskrbom naponom

LM317 pronalazi opsežnu uporabu u promjenjivim primjenama napajanja naponom zbog njegove mogućnosti podešavanja razine izlaznog napona.U obrazovnim okruženjima i laboratorijima elektronike podržava razvoj i testiranje različitih krugova.S fleksibilnim izlaznim rasponom od 1,25 V do 37V, uživajte u širokom spektru mogućnosti.

Pojednostavljena rješenja za prekoračenje struje s ograničenim ograničenjima

Za aplikacije koje zahtijevaju trenutno ograničenje, LM317 pruža učinkovit i izravan pristup.Ova karakteristika pokazuje se korisnom u punjačima baterija i sustavima upravljanja napajanjem gdje je potrebno zaštitu od prekomjernog struja.Umetanjem otpornika u izlaz s izlazom, regulator osigurava da se struja održava unutar sigurnih granica, čuvajući i izvor napajanja i spojene uređaje.Takva metoda izuzetno povećava dugovječnost i pouzdanost uređaja.

Precizna kontrola u aplikacijama za regulator motora

Prilagodljivost LM317 proširuje uslužni program na kontrolere motora, gdje regulira napon za istosmjerne motore u robotici i postavkama automatizacije, nudeći preciznu kontrolu brzine motora.Ovaj regulator olakšava glatke prijelaze u ubrzanju i usporavanju, što se posebno koristi za primjene koje zahtijevaju precizne pokrete, poput robotskih krakova ili CNC strojeva.Njegova učinkovitost u pružanju stabilne motoričke funkcije u promjeni uvjeta opterećenja naglašava njegovu praktičnost u različitim industrijskim scenarijima.

Procjena razmatranja napona napuštanja

Unatoč svojim robusnim značajkama, napon za odlazak 2,5 V LM317 zahtijeva pažljivu procjenu.Ovaj aspekt potencijalno utječe na njegovu primjenu u scenarijima niskog napona gdje diferencijal ulaz-izlaz mora biti minimalan.Morate provjeriti da li ulazni napon nadmašuje željeni izlaz barem ovom vrijednošću napuštanja kako bi se osigurao učinkovit rad.U slučajevima kada napon napuštanja može ograničiti funkcionalnost, s obzirom na alternativne regulatore s niskim ispuštanjem (LDO) može biti prikladnije, uravnotežujući tehničke potrepštine s kreativnim rješenjima.

Poboljšana uloga u potrošačkoj elektronici

LM317 pronalazi široku upotrebu u različitim potrošačkim elektronikama kao što su PCS i DVD igrači.Njegova pouzdanost i jednostavnost usmjeravaju ga na zadatke regulacije energije, koji se protežu od isporuke snage do logičkih krugova do stabilizacije napona za osjetljive komponente.Ova svestranost naglašava ulogu LM317 u povećanju performansi i pouzdanosti uređaja, doprinoseći neprekidnoj funkciji kućanskih uređaja.

Prijave za krugove LM317

Regulacija napona

Podesiva izlazna sposobnost LM317 omogućava mu održavanje konzistentnog napona unatoč fluktuacijama u ulaznim uvjetima napona ili opterećenja, osiguravajući da osjetljivi elektronički uređaji pouzdano djeluju.Regulacija napona igra ulogu u aplikacijama poput punjača baterija i prijenosnih uređaja.Stabilna razina napona može proširiti vijek trajanja baterije i poboljšati performanse uređaja.

Stručno ograničavanje

Ograničavanje struje ključno je za sprječavanje prekomjernog struja koji bi mogli naštetiti komponentama kruga.Automatskim se prilagođavanjem upravljanja strujnim protokom služi kao učinkovit štit od nenamjerenih scenarija visoke struje.U praktičnim postavkama potrebno je u krugovima koji uključuju različite komponente s različitim trenutnim ocjenama, održavajući siguran i optimalan rad bez pregrijavanja ili neuspjeha.

Zaštita od polariteta

Zaštita od polariteta bavi se uobičajenim pitanjima poput netočnih priključaka napajanja koji se često susreću tijekom prototipa proizvoda ili rutinskih prilagodbi.Dizajn i održavanje kruga pokazuje vrijednost zaštite od polariteta u osiguravanju dugoročne izdržljivosti i pouzdanih performansi u različitim operativnim okolnostima.

Paket za LM317T

TO-220 (pojedinačni mjerač) Informacije o paketu

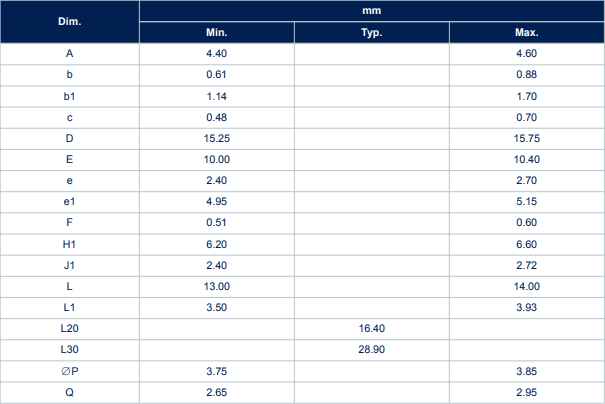

TO-220 (pojedinačni mjerač) Mehanički podaci

Podaci o proizvođaču LM317T

Stmicroelectronics je istaknuto u industriji poluvodiča, obogaćujući razvoj i kreativnost sustava na CHIP (SOC) tehnologiji.Utjecaj tvrtke proteže se kroz različite aplikacije za mikroelektroniku, utječući na globalnu industriju i potičući miješanje različitih tehnologija.Stmicroelectronics je poznata po napretku u SOC rješenjima, spajajući različite funkcije na jedan čip.Ova integracija usmjerena je na poboljšanje performansi, smanjenje potrošnje energije i smanjivanje ukupne veličine sustava.Predanost stmikroelektronike inovacijama potiče njegovo istraživanje novih područja u mikroelektronici, potičući tekući razvoj sposobnosti.Njihove inicijative za istraživanje i razvoj ne samo da imaju za cilj poboljšati trenutne tehnologije, već i formulirati nove modele koji se bave modernim pitanjima poput održivog razvoja i očuvanja energije.

Datasheet pdf

LM317T podatkovne liste:

Lm217, lm317.pdf
