MC9328MX21CVM procesor: značajke, specifikacije, aplikacije i alternative

U ovom ćete članku saznati o MC9328MX21CVM, procesoru iz obitelji I.MX21.Prešli ćemo ono što jest, koje značajke nudi i kako funkcionira s multimedijskom, memorijom i zaslonskim funkcijama.Vidjet ćete i njegov blok dijagram, specifikacije, aplikacije i postupak programiranja korak po korak.Na kraju ćete shvatiti gdje se koristi ovaj čip, njegove prednosti i nedostatke i koje opcije imate ako tražite slične dijelove.

Katalog

Što je MC9328MX21CVM?

A Mc9328mx21cvm je član obitelji Mikroprocesora I.MX21 koju je izvorno razvio Freescale Semiconductor, koji je sada dio NXP -a.Izgrađen oko jezgre ARM926EJ-S koji je krenuo do 266 MHz, ovaj je uređaj dizajniran za pružanje učinkovite obrade za multimedijsku i ugrađenu aplikaciju.Šira obitelj I.MX21 dijeli istu osnovnu arhitekturu, ali nudi više varijanti za rješavanje različitih potreba, s razlikama u dimenzijama pakiranja, toplinskim ocjenama i mogućnostima usklađenosti.Ove varijacije omogućile su uravnoteženje zahtjeva troškova, performansi i faktora obrasca uz održavanje kompatibilnosti softvera u seriji.

Tražite MC9328MX21CVM?Kontaktirajte nas kako biste provjerili trenutne zalihe, vrijeme i cijene.

MC9328MX21CVM CAD modeli

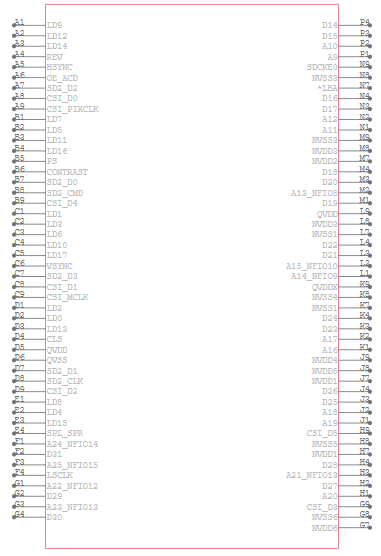

MC9328MX21CVM simbol

MC9328MX21CVM

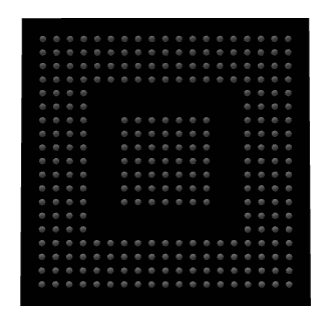

MC9328MX21CVM 3D model

Značajke mc9328mx21cvm

• ARM926EJ-s jezgra procesora

MC9328MX21CVM pokreće jezgrom ARM926EJ-S koji radi do 266 MHz, pružajući ravnotežu performansi i malu potrošnju energije.Podržava napredne setove uputa, uključujući Java Acceleration, što ga čini prikladnim za multimedijsku i ugrađenu aplikaciju.

• Predmemorija na čipu

Integrira predmemoriju s uputama od 16 kb i predmemoriju podataka od 16 kb.Oni pomažu u poboljšanju brzine i učinkovitosti izvršenja smanjujući potrebu za čestim pristupom vanjskoj memoriji.

• Poboljšani multimedijski akcelerator (EMMA)

Uređaj uključuje hardversko ubrzanje videozapisa, omogućujući glatku reprodukciju formata kao što je MPEG-4 u QVGA rezoluciji i 30 okvira u sekundi.To smanjuje opterećenje CPU -a i poboljšava ukupne multimedijske performanse.

• Napredna podrška za prikaz

Sadrži ugrađeni LCD kontroler, pametni LCD kontroler i sučelje senzora CMOS.Ovi moduli omogućuju besprijekorno rukovanje grafičkim zaslonima i unosi kamere za prijenosne uređaje.

• Fleksibilna memorijska sučelja

Procesor podržava SDRAM, NAND Flash s ECC, PCMCIA/CompactFlash i opći modul vanjskog sučelja (EIM).Ova fleksibilnost olakšava integriranje s različitim vrstama pohrane u ugrađene sustave.

• Bogate mogućnosti povezivanja

Pruža više sučelja, uključujući USB u pokretu, UARTS, SPI, I²C, SSI/I² za audio i kontroler s 1 žicama.S dvostrukim MMC/SD utora i IRDA podrškom može se nositi i s ožičenim i bežičnim komunikacijama.

• Kontrola i vrijeme sustava

Uređaj integrira tajmere, PWM module, tajmer za čuvar i sat.Oni osiguravaju precizno vrijeme, kontrolu snage i stabilnost sustava u dugoročnom radu.

• Operacija male snage

MC9328MX21CVM dizajniran je s naprednim upravljanjem napajanjem, podržavajući aktivni, spavanje i načine čekanja.Konzumira samo oko 120 mA tijekom punog rada i manje od 1 mA u stanju pripravnosti, produžujući vijek trajanja baterije u prijenosnim sustavima.

• Pouzdanost industrijskog razreda

Pakiran u 289-pinski MAPBGA, djeluje u širokom industrijskom temperaturnom rasponu (–40 ° C do +85 ° C).Također ispunjava kvalifikaciju AEC-Q100, osiguravajući izdržljivost u teškim okruženjima.

• Integrirano podršku za uklanjanje pogrešaka i DMA

Procesor uključuje JTAG sučelje za uklanjanje pogrešaka i kontroler izravnog pristupa memoriji (DMA).Ove značajke pojednostavljuju razvoj softvera i poboljšavaju učinkovitost prijenosa podataka u ugrađenim aplikacijama.

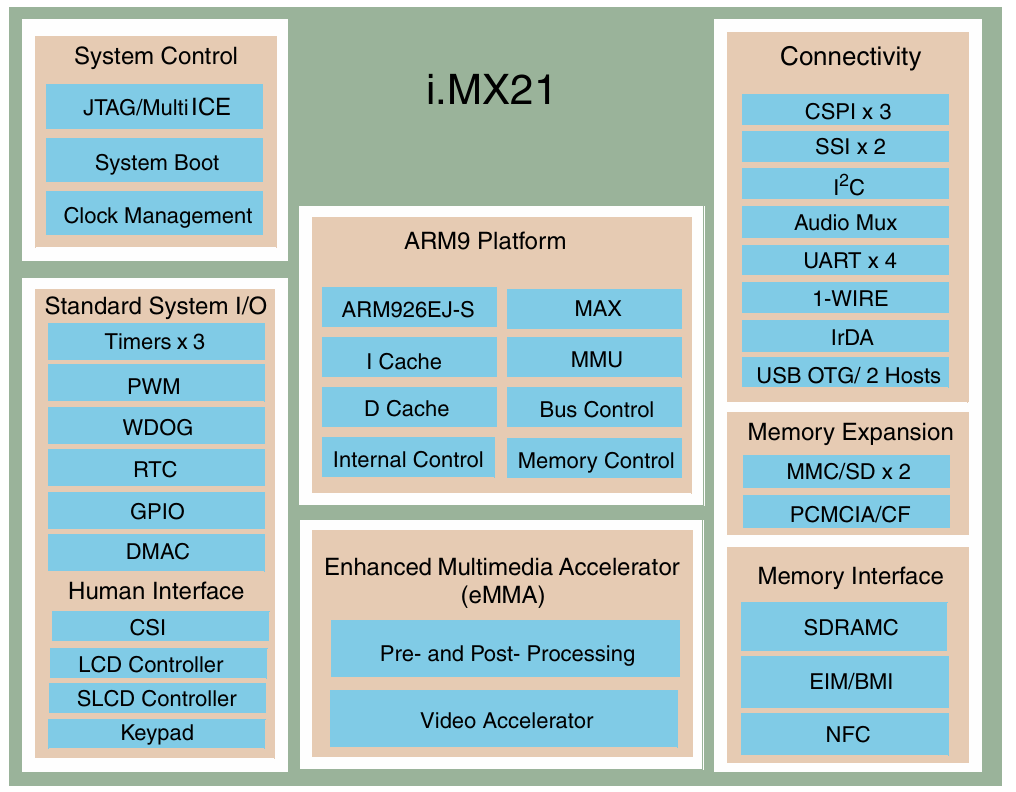

I.MX21 Blok dijagram

I.MX21 blok dijagram MC9328Mx21CVM pokazuje kako je čip ugrađen i koje funkcije podržava.U središtu je procesor ARM926EJ-S, s ugrađenim uputama i predmemovima podataka, koji pokreće glavne programe.System Control Block upravlja pokretanjem, stvaranjem sata i uklanjanjem pogrešaka, dok standardni I/O blok pruža tajmere, čuvar, PWM, GPIO i DMA kontroler za osnovne sustave.Značajke ljudskog sučelja kao što su LCD/SLCD kontroler, sučelje kamere (CSI) i podrška za tipkovnicu omogućuju da se čip izravno poveže s zaslonima i ulaznim uređajima.

Za multimediju, Emma Accelerator upravlja reprodukcijom i obradom videozapisa, smanjujući radno opterećenje na CPU -u.Povezanost je također jaka, s USB OTG, UART, SPI, I²C, IRDA, 1-žica i audio sučelja za povezivanje s perifernim uređajima i vanjskim uređajima.Na memorijskoj strani, čip radi sa SDRAM, NAND FLASH, PCMCIA/CF i MMC/SD kartica, nudeći fleksibilno širenje pohrane.Sve u svemu, I.MX21 kombinira obradu, multimediju, povezivanje i podršku memorije u jednu učinkovitu platformu za ugrađene aplikacije.

Arhitektura multimedijskog akceleratora (EMMA)

Multimedijski akcelerator (EMMA) u MC9328MX21CVM izgrađen je kako bi ubrzao zadatke video i slika, tako da glavna jezgra ruke ne bude preopterećena.Tablica pretraživanja (LUT) je tamo gdje se obrađuju ulazni podaci, dok lanci nosača i kaskade pomažu u upravljanju matematičkim i logičkim operacijama u više faza.To omogućava brže obradu piksela i multimedijskih podataka.Programirani registar pohranjuje rezultate privremeno i radi sa sistemskim satom, dok logika Clear/unaprijed osigurava da se sustav može pravilno resetirati ili inicijalizirati.Blok odabira sata omogućuje sustavu da odabere pravi izvor vremena za multimedijske funkcije.Konačno, izlazi mogu preći ili na FastTrack međusobno povezivanje za prijenose velike brzine ili lokalni međusobno povezivanje za uporabu kruga u blizini.Sve u svemu, Emma čini video reprodukciju, kodiranje i obradu slike brže i učinkovitije, štedeći snagu za ugrađene aplikacije.

MC9328MX21CVM Specifikacije

Tip	Parametar
Proizvođač	NXP USA Inc./ Freescale Poluvoditelj
Niz	i.mx21
Pakiranje	Pladanj
Status dijela	Zastario
Osnovni procesor	ARM926EJ-S
Broj jezgara/širine autobusa	1 jezgra, 32-bitni
Ubrzati	266 MHz
RAM kontroleri	SDRAM
Grafičko ubrzanje	Ne
Kontroleri zaslona i sučelja	Tipkovnica, LCD
USB	USB 1.x (2)
Napon - I/O	1.8 V, 3.0 V
Radna temperatura	-40 ° C ~ 85 ° C (TA)
Montažni tip	Površinski nosač
Paket / slučaj	289-lfbga
Paket uređaja dobavljača	289-PBGA (17 × 17)
Dodatna sučelja	1-žica, I²C, I²S, SPI, SSI, MMC/SD, UART
Broj osnovnog proizvoda	Mc9328mx21

MC9328MX21CVM aplikacije

1. Prijenosni multimedijski uređaji

MC9328MX21CVM dobro je prilagođen prijenosnim multimedijskim proizvodima kao što su MP3 playeri, ručni PDAS i digitalne kamere.Njegov integrirani multimedijski akcelerator (EMMA) omogućuje glatku reprodukciju videozapisa i audio obradu bez snažnog učitavanja CPU -a.Ova kombinacija performansi i male potrošnje energije proširuje vijek trajanja baterije, što je idealno za potrošačku elektroniku u pokretu.

2. Pametni telefoni i uređaji za razmjenu poruka

Uz podršku za LCD zaslone, sučelja kamere i više opcija povezivanja, procesor je snažan izbor za pametne telefone i uređaje za razmjenu poruka.Omogućuje reprodukciju videozapisa, streaming zvuka i učinkovito upravljanje pohranom, koji su dobri za mobilnu komunikaciju.Dizajn male snage osigurava da ovi uređaji ostanu lagani, osjetljivi i prilagođeni bateriji.

3. Potrošačka elektronika i web uređaji

MC9328MX21CVM pruža uravnoteženi spoj povezivanja, širenja memorije i multimedijske podrške za proizvode poput prijenosnih web preglednika, bežičnih komunikatora i interaktivnih naprava.USB OTG, MMC/SD podrška i mrežna sučelja daju fleksibilnost u izgradnji povezanih uređaja.Ove značajke čine ga atraktivnim za proizvode osjetljive na troškove koji i dalje zahtijevaju bogatu funkcionalnost.

4. Industrijske i automobilske aplikacije

Zahvaljujući svom industrijskom rasponu i robusnoj pouzdanosti, MC9328Mx21CVM se također može koristiti u ugrađenim industrijskim i automobilskim sustavima.Podržava grafičke zaslone, evidentiranje podataka i kontrolna sučelja u okruženjima u kojima je potreban robusni rad.Njegova učinkovitost napajanja i više I/O sučelja omogućuju jednostavnu integraciju u sustave za zabavu vozila, upravljačke jedinice ili prijenosne industrijske alate.

5. Sustavi video i nadzora

Sučelje hardverskog ubrzanja i senzora kamere procesora čine ga prikladnim za sustave snimanja i reprodukcije niske snage.Može podnijeti zadatke kodiranja i dekodiranja videozapisa dok pruža mogućnosti pohrane i prikaza.To ga čini vrijednim u početnoj razini video nadzora ili praćenja uređaja gdje su ključni energetska učinkovitost i kompaktna veličina.

Mc9328mx21cvm slični dijelovi

Tehnički podaci	Mc9328mx21cvm	MC9328MX21CVK	Mc9328mx21vm	MC9328MX21VK	Mc9328mx21dvm	MC9328MX21DVK
Jezgra procesora	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Predmemorija na čipu	16 KB I-CHACHE + 16 KB D-CHACHE	16 KB I-CHACHE + 16 KB D-CHACHE	16 KB I-CHACHE + 16 KB D-CHACHE	16 KB I-CHACHE + 16 KB D-CHACHE	16 KB I-CHACHE + 16 KB D-CHACHE	16 KB I-CHACHE + 16 KB D-CHACHE
Multimedijska podrška	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Memorijska sučelja	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Povezanost	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 žica	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1 žica
Vrsta paketa	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Nagib / veličina	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Temperaturni raspon	–40 ° C do +85 ° C	–40 ° C do +85 ° C	0 ° C do +70 ° C	0 ° C do +70 ° C	–30 ° C do +70 ° C	–30 ° C do +70 ° C
Razred	Industrijski	Industrijski	Komercijalni	Komercijalni	Produžen	Produžen
Status životnog ciklusa	Zastario	Zastario	Zastario	Zastario	Zastario	Zastario

MC9328MX21CVM Koraci programiranja

Prije programiranja MC9328MX21CVM, važno je razumjeti da je ovaj procesor dio obitelji I.MX21, dizajniran s mješavinom multimedijskih, memorije i značajki povezanosti.Programiranje uključuje i inicijalizaciju hardvera i konfiguraciju softvera kako bi se osigurao stabilan i učinkovit rad sustava.

1. referentna dokumentacija

Prvi korak je pregled podataka i referentnog priručnika za MC9328MX21CVM.Ovi dokumenti daju detalje o mapama registra, postavljanju sata, funkcijama PIN -a i načinima pokretanja.Bez toga, pogrešne konfiguracije u kasnijim koracima mogu uzrokovati kvarove pokretanja ili nestabilne performanse.

2. Konfiguracija hardvera i pokretanja

Zatim konfigurirajte napajanje, unos sata i resetirajte krugove prema zahtjevima uređaja.Igle za konfiguraciju pokretanja određuju kako će procesor učitati početni kôd, bilo iz NOR Flash, NAND Flash ili serijskih izvora.Ispravno postavljanje u ovoj fazi osigurava da CPU ima valjan put izvršenja nakon resetiranja.

3. PIN multipleksiranje (I/O postavljanje)

MC9328MX21CVM koristi multipleksirane igle, što znači da jedan pin može poslužiti više funkcija.Kroz funkciju multipleksiranje kontrolnih registara (FMCR) dodjeljujete igle perifernim uređajima poput UART, SPI ili LCD.Ispravna konfiguracija I/O važna je da periferni uređaji komuniciraju kako se očekuje.

4. inicijalizacija sata i vremena

Procesor zahtijeva izvore sata za jezgre, periferne uređaje i multimedijske module.Postavljanje modula za generiranje sata osigurava da svaki podsustav radi ispravnom brzinom.Timeri i čuvari tada mogu biti omogućeni za pružanje vremena i sigurnosti sustava.

5. Konfiguracija memorije

Vanjska memorija, kao što su SDRAM, NAND Flash ili MMC/SD, mora se inicijalizirati s pravim vremenskim i upravljačkim signalima.Procesor podržava korekciju pogrešaka (ECC) za NAND za poboljšanje pouzdanosti.Ispravno postavljanje memorije omogućava učinkovito učitavanje i pohranjivanje koda ili podataka.

6. Periferna inicijalizacija

Nakon memorije, omogućite i konfigurirajte standardne periferne uređaje poput UARTS, USB OTG, I²C i audio sučelja.Svaki se modul kontrolira putem namjenskih registara, gdje su definirane stope prijenosa, načini prijenosa i postavke prekida.Ovaj korak omogućava sustavu da se poveže i komunicira s vanjskim uređajima.

7. Pomenitelj ili OS učitavanje

Nakon što je hardver stabilan, učitajte pokretač ili operativni sustav u SDRAM ili Flash.Bootloader postavlja okruženje izvršenja i usmjerava program na ispravnu adresu.U ovom trenutku, procesor može započeti pokretanje aplikacija na razini korisnika.

8. Konfiguracija multimedijskog akceleratora

Ako su potrebne multimedijske funkcije, potrebno je konfigurirati poboljšani multimedijski akcelerator (EMMA) i LCD/CSI kontroleri.Ovi hardverski blokovi upravljaju reprodukcijom videozapisa, snimanjem slika i prikazuju ažuriranja.Korištenje njih prebacuje teške zadatke obrade iz CPU -a i poboljšava učinkovitost.

9. Otklanjanje pogrešaka i provjera valjanosti

Uz jezgru i periferne uređaje, koristite JTAG ili slične alate za uklanjanje pogrešaka za testiranje sustava.Provjerite jesu li memorija čita/piše, periferni izlazi i multimedijske funkcije rade kako je predviđeno.Otklanjanje pogrešaka u ovoj fazi osigurava stabilnost prije nego što se unese u prijavu.

10. Optimizacija snage i performansi

Konačno, konfigurirajte načine niske snage i omogućite čuvar za sigurnost sustava.Korištenje DMA kontrolera za prijenos podataka također smanjuje opterećenje CPU -a i povećava učinkovitost.Optimiziranje i snage i performansi pomaže produljenju trajanja baterije u prijenosnim aplikacijama, a istovremeno održava sustav.

MC9328MX21CVM Prednosti i nedostaci

Prednosti

• Učinkovito rukovanje LCD -om s pametnim osvježavanjem štedi snagu.

• Kamera i video obrada uz pomoć hardvera smanjuje opterećenje CPU-a.

• ekonomična podrška NAND + SDRAM memorije.

• Dobro uravnotežena SOC integracija multimedije, memorije i I/O.

• Mala potrošnja energije idealna za prijenosne uređaje.

Nedostaci

• Koristi stariju ARM9 Core, ograničenu izvedbu današnjih standarda.

• Ograničena moderna podrška softvera i ekosustava.

• Nema skalabilnosti s naprednim značajkama poput višejezgrenih ili GPU-a.

• Ostavljeni uređaj, teže je izvor za nove dizajne.

• Manje budućnosti za dugoročni razvoj proizvoda.

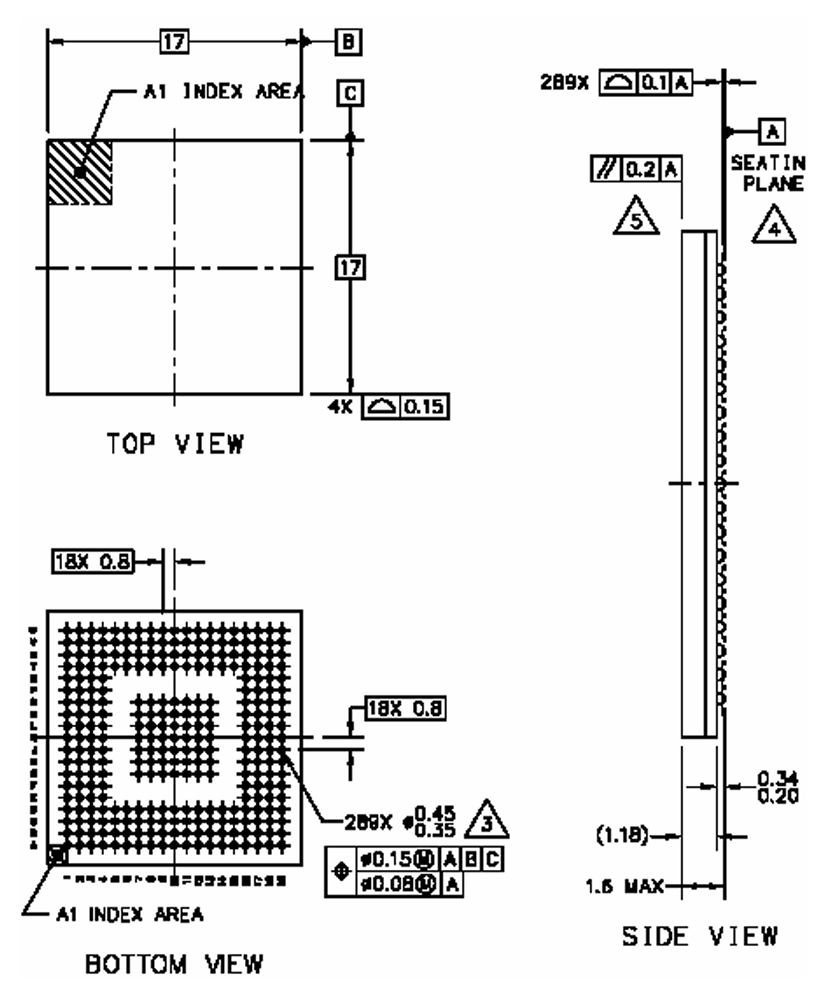

MC9328MX21CVM dimenzije pakiranja

Tip	Parametar
Vrsta paketa	LFBGA (BGA niskog profila)
Veličina tijela (l × w)	17 mm × 17 mm
Kuglica	0,8 mm
Brojanje lopte	289
Promjer lopte	0,35 mm - 0,45 mm
Ukupna visina paketa	1,6 mm (max)
Visina sjedenja	0,20 mm - 0,34 mm
INDEX Oznaka (A1 kutak)	PIN 1 indikator orijentacije
Lopta	18 × 18 rešetka sa središnjom prazninom
Montažni tip	Površinski nosač

MC9328MX21CVM Proizvođač

MC9328MX21CVM izvorno je razvio i proizveo Freescale poluvoditelj, tvrtka koja se specijalizirala za ugrađene procesore i rješenja sustava na čipu.U 2015. godini Freescale je stekao NXP Semiconductors, globalni lider u sigurnom povezivanju i ugrađenim tehnologijama za obradu sa sjedištem u Nizozemskoj.Danas, NXP je službeni proizvođač i skrbnik obitelji I.MX21, uključujući MC9328Mx21CVM, te pruža svu tehničku dokumentaciju, tablice podataka i naslijeđenu podršku za ovaj uređaj.Iako je dio sada zastario, NXP nastavlja održavati informacije o proizvodima za dugoročne kupce i usmjerava dizajnere prema svojim novijim I.MX obiteljima kao zamjenama.

Zaključak

MC9328MX21CVM kombinira ARM9 jezgru, video i zaslon podršku, fleksibilnost memorije i mnoge opcije veze za pružanje pouzdanih performansi uz malu upotrebu energije.Može se programirati u jasnim koracima, od postavljanja napajanja i postavki PIN -a do memorije, perifernih uređaja, multimedije i testiranja sustava.Njegove snage su učinkovitost napajanja, multimedijsko rukovanje i široka podrška I/O, dok su njegove granice starija jezgra i manje moderna softverska podrška.Iako je sada zastario, i dalje je koristan za održavanje starijih sustava, a NXP daje smjernice za prelazak na novije I.MX procesore.

Podatkovni list pdf

MC9328MX21CVM podatkovne liste:

Mc9328mx21 kratak proizvod.pdf
