MCB vs MCCB vs RCCB vs ELCB: Potpuni vodič za usporedbu

Potrebni su vam uređaji za zaštitu strujnog kruga kako bi vaš električni sustav bio siguran i pouzdan.U ovom ćete članku saznati što su MCB, MCCB, RCCB i ELCB, kako rade i po čemu se međusobno razlikuju.Također ćete vidjeti gdje se koji uređaj koristi i što ga čini prikladnim za različite situacije.

Katalog

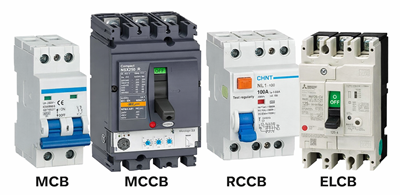

Slika 1. MCB naspram MCCB naspram RCCB naspram ELCB

Što je MCB (minijaturni prekidač)?

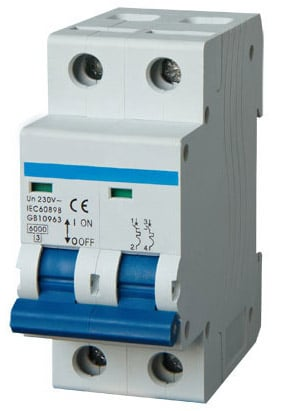

Slika 2. MCB (minijaturni prekidač)

Minijaturni prekidač (MCB) automatski je električni zaštitni uređaj koji se koristi za zaštitu niskonaponskih krugova od oštećenja.Djeluje tako da prekine dovod električne energije kada struja prijeđe sigurnu razinu.To pomaže spriječiti pregrijavanje uzrokovano uvjetima preopterećenja, kao što je previše uređaja spojenih na jedan krug.Također štiti od kratkih spojeva, gdje nagli val struje može oštetiti ožičenje i opremu.MCB se brzo isključuje i odvaja strujni krug kako bi zaustavio daljnji rizik.Naširoko se koristi u domovima i malim zgradama jer je pouzdan i lako se resetuje nakon isključivanja.

Što je MCCB (prekidač strujnog kruga u lijevanom kućištu)?

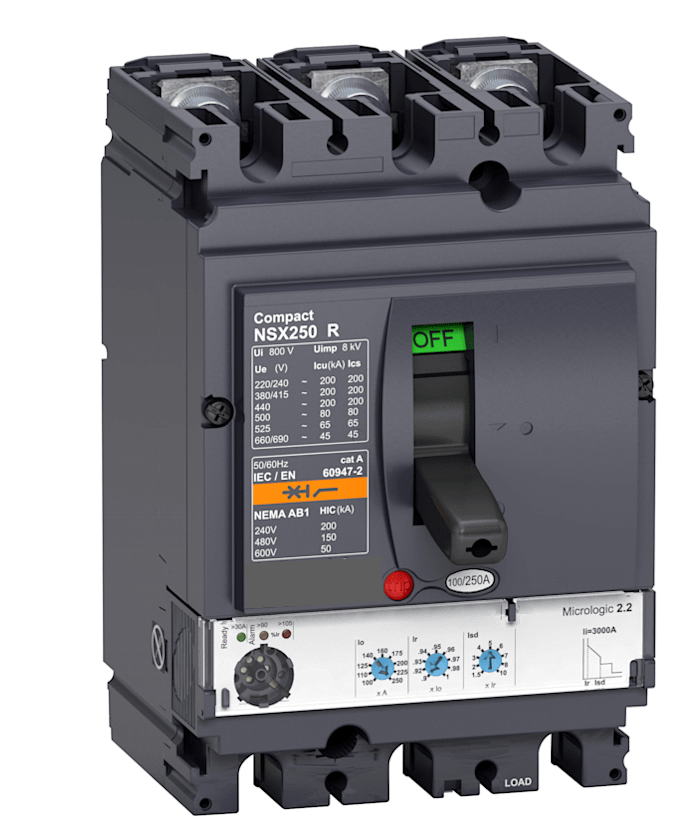

Slika 3. MCCB (automatski prekidač u lijevanom kućištu)

Prekidač strujnog kruga s lijevanim kućištem (MCCB) vrsta je prekidača strujnog kruga dizajniranog za rukovanje višim razinama struje u električnim sustavima.Koristi se za zaštitu krugova i opreme u aplikacijama gdje je potrebna veća snaga.MCCB može prekinuti prekomjerni protok struje kako bi spriječio štetu uzrokovanu preopterećenjem ili kvarom.Jedna od njegovih ključnih značajki su podesive postavke isključivanja, koje korisnicima omogućuju da kontroliraju kada će prekidač prekinuti strujni krug.To ga čini prikladnim za sustave koji trebaju fleksibilnu zaštitu na temelju zahtjeva opterećenja.MCCB se obično koriste u većim električnim postavama gdje je potrebna veća zaštita kapaciteta.

Što je RCCB (prekidač zaostale struje)?

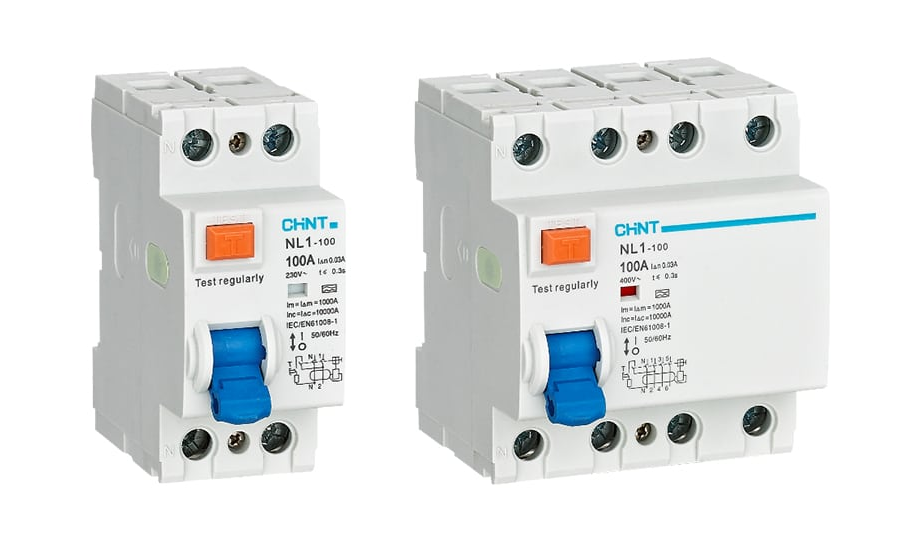

Slika 4. RCCB (prekidač zaostale struje)

Zaštitni prekidač strujnog kruga (RCCB) je sigurnosni uređaj koji se koristi za zaštitu ljudi od strujnog udara.Djeluje tako da detektira struju curenja, koja se javlja kada struja teče izvan predviđenog puta.Kada se otkrije ova neravnoteža, RCCB brzo isključuje napajanje.To pomaže u sprječavanju ozbiljnih ozljeda ili nesreća sa smrtnim ishodom uzrokovanih električnim kvarovima.RCCB su vrlo osjetljivi i mogu odgovoriti na male struje curenja u kratkom vremenu.Obično se postavljaju u domove i zgrade radi poboljšanja električne sigurnosti.

Što je ELCB (Earth Leakage Circuit Breaker)?

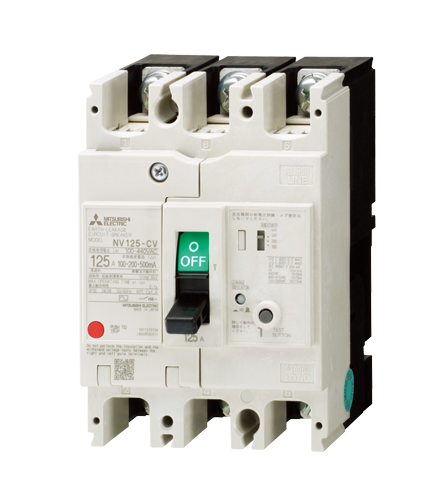

Slika 5. ELCB (Earth Leaked Circuit Breaker)

Prekidač strujnog kruga za uzemljenje (ELCB) je uređaj koji se koristi za otkrivanje curenja struje u zemlju.Djeluje nadgledanjem električnih kvarova koji mogu uzrokovati strujanje neželjenim putevima.Kada se otkrije takvo curenje, ELCB prekida napajanje kako bi smanjio rizik.Postoje dvije glavne vrste ELCB: naponski i strujni.Svaki tip drugačije reagira na uvjete curenja uzemljenja.ELCB se koriste za poboljšanje sigurnosti u električnim sustavima gdje je zaštita od uzemljenja važna.

Razlika između MCB i MCCB

Značajka	MCB	MCCB
Raspon trenutne ocjene	0,5A do 100A	16A do 2500A
Nazivni napon	Do 240/415V AC	Do 600 V AC (varira ovisno o model)
Postavke putovanja	Fiksno (tvornički postavljeno)	Podesiva (termalna i magnetski)
Prekidna sposobnost	6kA do 16kA	25kA do 100kA
Stupovi dostupni	1P, 2P, 3P, 4P	1P do 4P
Vrsta montaže	Montiran na DIN tračnicu	Montaža na ploču/bazu
Fizička veličina	Mali (modularni)	Veliki (lijevano kućište)
Toplinska zaštita	Fiksna bimetalna traka	Podesivi toplinski okidač
Magnetska zaštita	Fiksno trenutno putovanje	Podesivi magnetski okidač
Gašenje luka	Osnovni lučni žlijeb	Napredni sustav lučnih žlebova
Radni mehanizam	Preklopni prekidač	Preklopni ili motorizirani mehanizam
Reset metoda	Ručno resetiranje	Ručno ili daljinsko resetiranje
Podrška za dodatke	Ograničeno (pomoćni kontakti)	Opsežan (okidač, UV otpuštanje, alarmi)
Raspon primjene	Stambeno i svijetlo komercijalni	Industrijski i teški komercijalni
Selektivnost koordinacije	ograničeno	Visoka (podržava koordinaciju studije)

Razlika između RCCB i ELCB

Značajka	RCCB (krug zaostale struje prekidač)	ELCB (Krug curenja uzemljenja prekidač)
Princip detekcije	Mjeri trenutnu neravnotežu (faza u odnosu na nulu)	Mjeri napon zemlje ili struja curenja (vrsta napona/struje)
Radna količina	Preostala struja (IΔ)	Napon uzemljenja (V) ili curenje trenutno (starije vrste)
Tipični raspon osjetljivosti	10mA, 30mA, 100mA, 300mA	50 mA do 500 mA (veliko varira)
Preciznost praga putovanja	±5% do ±10%	±20% ili više
Vrijeme odziva	≤30 ms (za uređaje od 30 mA)	50–200 ms
Ovisnost o naponu	Neovisno o naponu zemlje	Vrsta napona zahtijeva pravilan napon zemlje
Zahtjevi za žicu uzemljenja	Nije potrebno za rad	Zahtijeva odgovarajuće uzemljenje veza
Zaštitno pokriće	Otkriva sve putove curenja (uključujući neizravni kontakt)	Ograničeno na vraćanje grešaka preko žice za uzemljenje
Sposobnost zaštite od udara	Visoka (30mA štiti ljude tijelo)	Umjereno (manje pouzdano za zaštita od udara)
Instalacijski standard	Naširoko se koristi u modernim IEC sustava	Uglavnom zastario u modernom standardima
Dostupne vrste	AC, A, F, B vrste	Naponski i na struju (stariji)
Lažno saplitanje	Nizak (stabilan dizajn)	Viši (pod utjecajem vanjskih smetnje napona)
Mogućnosti selektivnosti	Dostupan (vremenski odgođeni RCCB)	Ograničeno ili nedostupno
Područja primjene	Stambeni, poslovni, industrijski	Starije instalacije, nasljeđe sustava
Zahtjevi za održavanje	Nizak (tipka za testiranje povremeno provjeriti)	Viši (zemaljski sustav mora biti redovito provjeravano)
Usklađenost s modernim kodeksima	Potpuno usklađen (IEC/BS standardi)	Uglavnom neusklađeno ili zastario

Primjene MCB MCCB RCCB i ELCB

1. Stambeni električni sustavi

MCB i RCCB naširoko se koriste u domovima za zaštitu ožičenja i ljudi.Pomažu u sprječavanju električnih požara i smanjuju rizik od strujnog udara.Ovi uređaji ugrađeni su u razvodne ploče radi svakodnevne sigurnosti.Njihova uporaba osigurava stabilnu i sigurnu opskrbu električnom energijom u kućanstvima.

2. Poslovne zgrade

Komercijalni objekti zahtijevaju pouzdanu zaštitu za rasvjetu, HVAC i uredsku opremu.MCCB se često koriste zbog većeg opterećenja.RCCB dodaju dodatni sloj sigurnosti za zajedničke prostore.Ova kombinacija osigurava radnu i osobnu zaštitu.

3. Industrijski objekti

Industrije koriste MCCB za upravljanje teškim strojevima i sustavima velike snage.Ovi uređaji podnose velike struje i štite skupu opremu.Pouzdana zaštita je važna kako bi se izbjegli zastoji i oštećenja.Pravilna uporaba poboljšava produktivnost i sigurnost sustava.

4. Električne distribucijske ploče

Sva četiri uređaja mogu se koristiti u razvodnim pločama ovisno o dizajnu sustava.Pomažu u upravljanju i zaštiti više krugova od grešaka.Pravilan raspored osigurava organiziranu i sigurnu distribuciju električne energije.Ovo je dobro i za male i za velike sustave.

5. Vanjski i surovi uvjeti

Neke instalacije zahtijevaju zaštitu u teškim uvjetima kao što su vlaga ili prašina.MCCB i ELCB mogu se koristiti ovisno o potrebama sustava.Ovi uređaji pomažu u održavanju sigurnosti čak iu nestabilnim okruženjima.Odabir pravog uređaja osigurava dugotrajnu učinkovitost.

6. Specijalizirane sigurnosne instalacije

Određena područja zahtijevaju dodatne sigurnosne mjere, kao što su radionice ili vlažna mjesta.RCCB se obično koriste za smanjenje rizika od strujnog udara u takvim okruženjima.ELCB se također mogu koristiti tamo gdje je potrebno praćenje curenja uzemljenja.Te su aplikacije usmjerene na zaštitu ljudskih života i opreme.

Zaključak

Svaki uređaj za zaštitu kruga ima posebnu svrhu, od zaštite ožičenja i opreme do zaštite ljudi od strujnog udara.MCB i MCCB upravljaju zaštitom od preopterećenja i kratkog spoja na različitim razinama kapaciteta, dok su RCCB i ELCB usredotočeni na propuštanje i kvarove uzemljenja.Njihove razlike u osjetljivosti, odzivu i primjeni čine ih prikladnima za specifična okruženja kao što su stambeni, komercijalni i industrijski sustavi.Odabir ispravnog uređaja ovisi o opterećenju, sigurnosnim zahtjevima i uvjetima sustava kako bi se osigurala učinkovita i pouzdana zaštita.
