Monoblok pojačala: kako rade, vrste, prednosti i aplikacije

Ovaj vodič objašnjava sve što trebate znati o monoblock pojačala, koja se nazivaju i mono pojačala.Pokazuje kako funkcioniraju mono pojačala, dijelovi unutar njih i kako se bave audio signalima.Opisuje različite vrste monoblock pojačala, njihove glavne prednosti i neke od problema koje mogu imati.Konačno, daje primjere gdje se koriste i kako se ta pojačala koriste.

Katalog

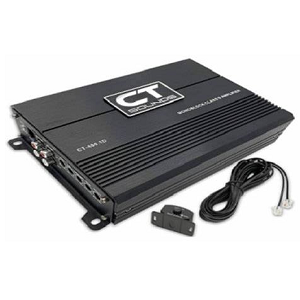

Što je monoblok pojačalo?

A monoblok pojačalo, često se naziva mono pojačalo je pojačalo napajanja izgrađeno za pokretanje jednog audio kanala.Obično se koristi za napajanje subwoofera, kojima je potreban samo jednokanalni signal.Za razliku od stereo pojačala koja su podijelila zvuk na lijevi i desni kanali, monoblok je svu svoju moć usredotočio na samo jedan.Ovaj posvećeni pristup pomaže mu da pruži čist, moćni bas s većom učinkovitošću.

Subwooferi trebaju puno energije za proizvodnju niskofrekventnih zvukova.Monoblock pojačalo je prikladno za ovaj posao jer može opskrbiti visoku struju s niskim izobličenjem.Budući da subwooferi ne zahtijevaju stereo odvajanje, nema potrebe dijeliti audio signal, samo snagu i jasnoću.Mnogi monoblok pojačala koriste tehnologiju klase D.Ova metoda brzo uključi i isključuje tranzistore, povećavajući učinkovitost napajanja i smanjujući toplinu.

Kako djeluju monoblok pojačala?

Monoblock pojačala djeluju obrađujući jednokanalni audio signal i pojačavajući ga kako bi napajao zvučnik, obično subwoofer.Signal prvo ulazi u a predpojačalo faza, gdje je filtrirana i oblikovana posebno za izlaz niske frekvencije.Zatim se prelazi na a pojačavanje napona Stadij, koja povećava snagu signala.Nakon toga, a Trenutna pojačanja Stage pruža visoku struju potrebnu za pomicanje konusa subwoofera i proizvodnju zvuka.

Unutarnja struktura monobloka je jedan signalni put, što pojednostavljuje dizajn i smanjuje smetnje signala, pridonoseći čistijim zvučnim izlazama.Da bi podržali velike potrebe za energijom, monoblokovi uključuju robusna napajanja s komponentama poput velikih transformatora, kondenzatora i tranzistori visoke struje (kao što su mosfets).Ovi su elementi dobri za isporuku stabilne snage, posebno pod velikim opterećenjima (npr. U 2 ohma ili niže).

Da bi se osiguralo dosljedne performanse, monoBlocks ugrađuju Sustavi toplinskog upravljanja.Oni uključuju velike hladnjake, toplinske senzore i često Zaštitne značajke kao što su meki pokretački krugovi, zaštitne mjere kratkog spoja i regulacija napona.Dizajn također promovira čistoća signala i točnost faze, koje su važne u postavkama koje zahtijevaju precizne performanse basa.Budući da nema drugog kanala, probiranje eliminirano je, što monoblok pojačala čini posebno dobro prilagođenim audio sustavima visoke vjernosti ili visokog izlaza.

Krug mono pojačala pomoću kia6278p

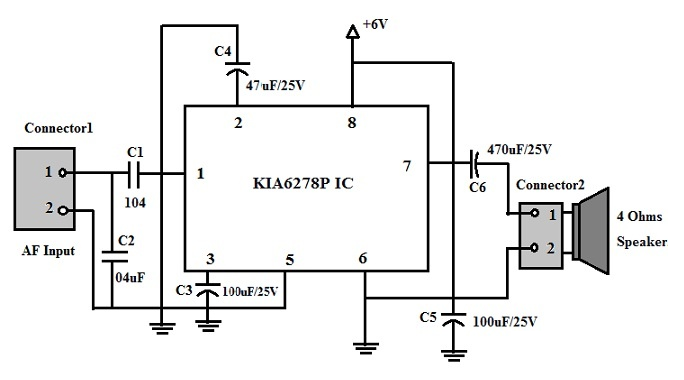

Slika 2. Monoblock Audio pojačalo krug

Ispitajmo jednostavan krug izgrađen oko Kia6278p, kompaktno audio pojačalo IC koji može isporučiti otprilike 1 vat u zvučnik od 4 ohma pomoću 6V istosmjernog napajanja.Ovo izravno postavljanje idealno je za samostalne početnike i male zvučne projekte.U ovom dizajnu audio ulaz prolazi kroz kondenzator C1 (0,1 µF), koji blokira sve DC komponente koje mogu oštetiti pojačalo.Kondenzator C2 (0,04 µF) povezan je između ulaza i zemlje kako bi se suzbio visokofrekventni šum, osiguravajući da čisti signal ulazi u IC u PIN 1.

Unutar IC signala se pojačava i u naponu i u struji.Kapacitori C3 (100 µF) i C4 (47 µF) služe kao filtri napajanja, stabilizirajući napon i smanjujući pukotine.Pojačani signal izlazi kroz PIN 7, prolazi kroz kondenzator C6 (470 µF), koji uklanja bilo koji zaostali istosmjer i šalje se u zvučnik putem priključka 2. Snaga se isporučuje na pin 8, dok su igle 5 i 6 uzemljene.Kondenzator C5 (100 µF) povezan je između tla i dalekovoda za daljnju stabilizaciju opskrbe i smanjenje buke.Unatoč svojoj jednostavnosti, krug pokriva sve faze pojačala: ulazno filtriranje, pojačavanje signala i čist izlaz signala.

Jednom sastavljen na PCB -u ili Veroboardu, krug se napaja 6V napajanjem (poput baterije ili adaptera).Jednostavan način provjere radi li pojačalo ukratko dodirnuti ulazni pin metalnim objektom;Ako zvučnik proizvede zvuk zujanja, pojačalo je aktivno.Tada možete povezati audio izvor, poput telefona ili MP3 playera, na ulaz.Signal ulazi kroz PIN 1, pojačava se i izlazi putem PIN -a 7 kako bi vozio zvučnik.Kondenzatori osiguravaju da prolaze samo AC audio signali, blokirajući štetne istosmjerne napone.

Za optimalne performanse:

• Upotrijebite zvučnik od 4 ohma kako biste odgovarali izlazu pojačala.

• Potvrdite polaritet svih elektrolitičkih kondenzatora, netočna instalacija može oštetiti komponente.

• Pažljivo provjerite sve spojeve lemljenja i razine napona prije rada kako biste izbjegli kratke spojeve ili pregrijavanje.

• Uz pravilno montažu i testiranje, ovaj krug pruža čisto, pouzdano mono audio pojačanje pogodno za kompaktne ili prilagođene zvučne postavke.

Vrste monobloka pojačala

Svaka vrsta monobloknog pojačala koristi drugačiju metodu za pojačavanje signala.

Klasa a

Monoblokov pojačala klase A poznata su po tome što su isporučili najveću kvalitetu zvuka i najviše linearno pojačanje.U ovom dizajnu, izlazni tranzistori provode električnu energiju u svakom trenutku, osiguravajući da audio signal ostane što bliže izvornom ulazu.To rezultira glatkim, toplim i vrlo detaljnim zvukom.Međutim, ovaj stalni rad stvara toplinu i dovodi do velike potrošnje energije, što klasu čini pojačala manje učinkovitim.Zbog njihovih netaknutih audio izvedbi, oni se najčešće nalaze u vrhunskim kućnim audio sustavima u kojima su upotreba energije i rasipanje topline manje zabrinjavaju.

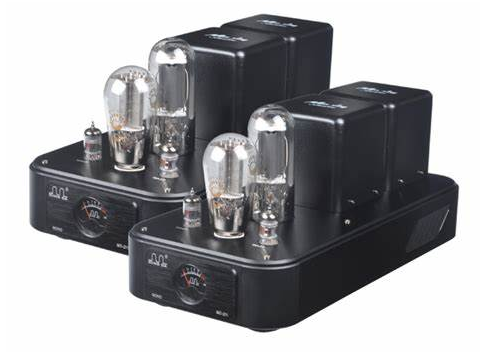

Slika 3. klase A monoblok pojačalo

Klasa AB

Klasa AB pojačala imaju za cilj uspostaviti ravnotežu između zvučne čistoće klase A i energetske učinkovitosti dizajna klase B.Oni to postižu pomoću par tranzistora koji djeluju na preklapajući način (jedna rukovanje pozitivnom polovicom valnog oblika, a druga negativna), smanjujući izobličenje koje je uobičajeno u čistim pojačavačima klase B.Ovaj hibridni pristup rezultira dobrom kvalitetom zvuka s puno boljom učinkovitošću od klase A. Kao rezultat, pojačala AB Monoblock široko se koriste i u kućnim stereo postavkama i u audio sustavima, nudeći pouzdanu mješavinu performansi i praktičnosti.

Slika 4. klasa AB Monoblock pojačalo

Klasa D

Monoblok pojačala klase D, koja se ponekad nazivaju i digitalna pojačala (iako su tehnički analogni), poznata su po izuzetnoj učinkovitosti i kompaktnoj veličini.Ova pojačala koriste tehnologiju visokofrekventne prebacivanja i modulaciju širine impulsa (PWM) za pretvaranje ulaznih signala u pojačani izlaz.Ovaj dizajn dramatično smanjuje potrošnju topline i energije, čineći pojačala klase D idealnim za zatvorene prostore poput automobila ili kompaktnih sustava kućnog kina.Dok su rani modeli kritizirani zbog inferiorne kvalitete zvuka, moderni napredak poboljšao je njihovu vjernost.Danas mnoga pojačala klase D pružaju impresivno čist i dinamičan zvuk, za prioritet učinkovitosti bez previše žrtvovanja audio izvedbe.

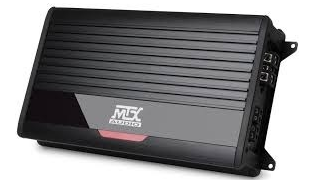

Slika 5. klase D monoblok pojačalo

Klasa H

Pojačala klase H dizajnirana su s obzirom na performanse i učinkovitost, posebno prilikom pružanja velike snage.Oni koriste dinamički promjenjive naponske šine, što znači da se napajanje prilagođava u vremenu na temelju dolaznog signala.Ova tehnika minimizira izgubljenu energiju i smanjuje stvaranje topline, posebno tijekom prolaza nižeg volumena.Zbog ove učinkovitosti i njihove sposobnosti isporuke visokih rezultata bez pregrijavanja, monoblok -pojačala klase H često se koriste u okruženjima kao što su PA sustavi, pojačanje uživo i studijski monitori.Idealni su za scenarije u kojima su potrebna pouzdanost, izlazna snaga i toplinsko upravljanje.

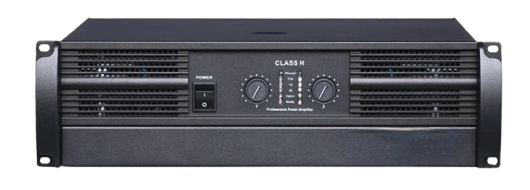

Slika 6. klasa H monoblok pojačalo

Mono nasuprot stereo pojačala

Značajka	Monoblok pojačalo	Stereo pojačalo
Kanali	Jednokanalni	Dvokanalni (lijevo i desno)
Primarna upotreba	Power Subwoofers	Vožnja zvučnika punog raspona
Audio fokus	Snažan, čist izlaz basa	Uravnoteženi zvuk s prostornim slikama
Sistemska uloga	Nadopunjuje postojeće stereo postavljanje	Jezgra punog raspona audio sustava
Složenost	Jednostavniji, fokusiraniji dizajn	Složeniji s više signalnih staza
Veličina	Često manji i kompaktniji	Obično glomazniji zbog dodanog kruga
Zvučno snimanje	Nema stereo snimanja;usredotočeni mono izlaz	Pruža stereo odvajanje i zvučnu scenu
Učinkovitost sa subwooferima	Visok;Pruža čistu snagu niskim frekvencijama	Manje optimiziran za duboki bas
Idealna primjena	Audio za automobile, postavke samo za subwoofer	Kućno kino, reprodukcija stereo glazbe

Prednosti monobloka pojačala

• Posvećena snaga: Šalje svu snagu na jedan kanal, što rezultira većom jasnoćom, poboljšanim odvajanjem kanala i čvršćim odzivom basa.

• Veći izlazni potencijal: Budući da je pojačalo usredotočeno na samo jedan kanal, često može pružiti veću snagu tom zvučniku u usporedbi s višekanalnim pojačalom.

• Poboljšana zvučna scena i snimanje: Sa svakim zvučnikom pojačane su samostalno, poboljšani su stereo snimanje i prostorna točnost, posebno u sustavima visoke vjernosti.

• Učinkovitost: Monoblokovi klase D, upravljaju hladnijim i učinkovitije koriste energiju, smanjujući nakupljanje topline i izvlačenje snage.

• Modularnost: Lako se prilagoditi i proširiti.Dodajte još pojačala dok dodajete više zvučnika ili subwoofera, što ga čini idealnim za uzgoj sustava.

• Smanjena presjeka: Izoliranjem kanala u zasebne jedinice, monobloke sprječavaju smetnje signala između lijevih i desnih audio staza.

• Fleksibilnost položaja: Manji, samostalni dizajn omogućava da se pojačala postavi blizu pojedinih zvučnika, minimizirajući duljinu kabela i gubitak signala.

• Namjenski prizemljenje: Svaka jedinica može se temeljiti odvojeno, što može smanjiti električni šum i smetnje u složenim postavkama.

• Toplinska i preopterećena zaštita: Ugrađene sigurnosne značajke poput termičkog isključivanja, zaštite kratkog spoja i funkcija soft-start pomažu u očuvanju AMP i spojene opreme.

Ograničenja monoblock pojačala

• Nema stereoa iz jedne jedinice: Svaki monoblok upravlja samo jednim audio kanalom, tako da za postizanje stereo zvuka zahtijeva najmanje dvije jedinice.Višekanalne postavke trebaju još više.

• Veći trošak po kanalu: Kupnja zasebnog pojačala za svaki zvučnik ili subwoofer povećava ukupni trošak sustava u usporedbi s integriranim ili višekanalnim AMP-ovima.

• Povećani prostorni zahtjevi: Više jedinica znači više prostora za police ili stalak, više kablova i složenije upravljanje žicama, što može biti problem u kompaktnim postavkama.

• Zahtjevnija instalacija: Zahtijeva pravilno uzemljenje kako bi se izbjegla hum ili buka.Usklađivanje impedancije mora biti točno kako bi se spriječilo oštećenje ili loša performansi.Duži ili niži kvaliteti međusobno povezani mogu uvesti gubitak buke ili signala.

• Veća potrošnja energije u ukupnom: Iako svaka jedinica može biti učinkovita samostalno (posebno klasa D), kumulativni izvlačenje više pojačala može oporezivati ​​vaše napajanje, posebno u velikim sustavima.

• Više topline u agregatu: Iako učinkovito, vođenje mnogih jedinica zajedno i dalje može stvoriti primjetnu toplinu u ograničenom području, posebno s dizajnom A/B visoke izlazne klase.

• Nema ugrađene obrade signala : Za razliku od nekih integriranih ili višekanalnih pojačala, većina monobloka nedostaje značajke poput upravljanja basom, crossover kontrola ili EQ.Njih se treba postupati izvana.

• Složeno rješavanje problema: Više pojedinačnih komponenti znači više potencijalnih točaka neuspjeha.Dijagnosticiranje huma, neravnoteže ili izobličenja može potrajati više vremena i truda.

• Duže vrijeme postavljanja: Sa svakim pojačalom koji zahtijeva spojeve, postavljanje i kalibraciju, početna instalacija je više dugotrajna od korištenja jednog višekanalnog pojačala.

Gdje se koriste monoblok pojačala?

Automotivni audio sustavi

Monoblock pojačala popularan su izbor za napajanje subwoofera u audio sustavima automobila.Njihova sposobnost stvaranja velike količine energije iz relativno male i učinkovite jedinice čini ih idealnim za vozila, gdje su prostor i električni resursi ograničeni.Mnogi monoblokovi, posebno modeli klase D, kompaktni su i energetski učinkoviti, omogućujući im da se uklapaju u uska područja poput sjedala ili u prtljažniku.Dizajnirani su tako da rade na niskim impedancijama (poput 1 ili 2 ohma) što ih čini savršenim za vožnju moćnih subwoofera kojima je potrebno više struje za proizvodnju dubokog, snažnog basa.Bilo da nadograđujete tvornički sustav ili izrađujete prilagođenu postavku zvuka, monoblock pojačala osigurava da vaš subwoofer isporučuje čistu, udarnu basu bez da se nateče bateriju ili alternator automobila.

Kućno kino

U sustavima visokih performansi, monoblok pojačala često se koriste za pokretanje pojedinačnih zvučnika u višekanalnom okruženju.Posvećujući jedno pojačalo svakom govorniku.Eliminirate rizik od smetnji signala između kanala i osiguravate dosljedno pružanje snage.Ovo razdvajanje rezultira jasnijim dijalogom, oštrijim zvučnim efektima i sveobuhvatnijim audio iskustvom u cjelini.

Sound i scenski nastupi uživo

Monoblock pojačala se često koriste u postavljanju zvuka uživo, uključujući pozornice, PA sustave i nizove koncerta.Ova okruženja zahtijevaju stabilne performanse visokog izlaza u različitim uvjetima i dugim trajanjima.Monoblokovi su dobro prilagođeni zadatku, robusni su, pouzdani i sposobni gurnuti velike količine snage na pojedinačne govornike bez izobličenja.Njihova sposobnost pokretanja određenih vrsta zvučnika čini ih vrijednim za jačanje instrumenata i vokala na velikim mjestima.Bilo da se u zatvorenom prostoru ili na otvorenom, monoblokovi pomažu osigurati dosljedne razine zvuka i očistiti audio izvedbu u cijelom prostoru publike.

Prilagođeni multi-zonski audio sustavi

U prilagođenim instalacijama poput pametnih domova, konferencijskih centara, hotela ili komercijalnih prostora, monoblok pojačala koriste se za samostalno napajanje zvučnika u više zona.Svaka zona poput kuhinje, dnevnog boravka ili vanjskog popločanog dijela može imati svoj namjenski monoblok, omogućujući preciznu kontrolu nad glasnoćom, izvorom zvuka i tonom.Ova postavka osigurava konzistentnu kvalitetu zvuka u cijelom svojstvu i omogućava fleksibilno širenje jer se dodaje više zona.Budući da svako pojačalo djeluje neovisno, postoji manji rizik od smetnji ili degradacije signala, što monobloke čini izvrsnim izborom za visokokvalitetne, skalabilne distribuirane audio sustave.

High-end Hi-Fi dvokanalne postavke

U Premium stereo sustavima monoblok pojačala često se koriste za napajanje svakog zvučnika pojedinačno, a ne korištenje zajedničkog dvokanalnog pojačala.Ova postavka svakom zvučniku pruža vlastiti namjenski put napajanja i signala, smanjujući električne smetnje i poboljšavajući stereo snimanje.Monoblokovi također doprinose čvršćem basu, većoj dinamici i prirodnijem iskustvu slušanja.Mnogi se odlučuju za monobloke na temelju cijevi kako bi dodali toplinu i karakter zvuku, rekreirajući klasični osjećaj vintage hi-fi opreme s modernom preciznošću.

Morski audio sustavi

Čamci i mornarička okruženja zahtijevaju audio opremu koja može podnijeti vlagu, sol i vibracije, uvjete koji bi brzo oštetili standardnu ​​brzinu.Mornalo-pojačala za morske pojave dizajnirana su u tu svrhu, s vodootpornim kućištima, materijalima otpornim na koroziju i zapečaćenim krugovima.Ove AMP-a obično se koriste za napajanje subwoofera, pružajući snažan odziv basa u postavkama na otvorenom, gdje se niske frekvencije mogu lako izgubiti.Morski monoblokovi također su izgrađeni za obradu fluktuirajućih električnih sustava i ograničene dostupnosti snage na brodovima.Bilo da se koriste za krstarenje slobodnim vremenom ili morskim zabavnim sustavima, ovi pojačali osiguravaju trajan, visokokvalitetni zvuk na vodi.

Postavljanje kućnih DJ -a i audio uređaja

Za DJ -e i proizvođače kuća potreban je snažan i precizan bas.Monoblok pojačala često se koriste za napajanje subwoofera ili namjenskih kanti za bas u DJ opremi, pružajući dubok, dojmljive niske klase koji povećava cjelokupnu mješavinu.Budući da je svaki monoblok dizajniran za rukovanje jednim audio kanalom, oni mogu isporučiti čistu, fokusiranu snagu bez utjecaja na performanse drugih zvučnika.To pomaže u održavanju uske definicije basa i snažnog ritma tijekom nastupa, vježbanja ili kućnih zabava.Monoblokovi su sjajno rješenje za DJ-e koji žele zvuk kvalitete kluba iz svog osobnog postavljanja, nudeći pouzdane performanse i visoke rezultate u upravljivom formatu.

Zaključak

Monoblock pojačala dizajnirana su tako da daju snažan, jasan zvuk samo jednom zvučniku.Savršeni su za subwoofere jer mogu poslati puno snage bez gubitka kvalitete zvuka.Ove pojačale imaju jednostavan dizajn koji smanjuje buku i održava zvuk čistim.Postoje različite vrste, neki se fokusiraju na bolju kvalitetu zvuka, dok su drugi napravljeni kao energetski učinkovitiji.Monoblock pojačala je lako dodati u bilo koji sustav i dati vam veću kontrolu, ali mogu koštati više i zauzeti više prostora.Usprkos tome, oni se široko koriste na mnogim mjestima kao što su automobili, domovi, čamci, koncerti i DJ postavljanja jer nude pouzdane i snažne zvučne performanse.
