Sustav otvorene petlje u odnosu na sustav zatvorene petlje: ključne razlike, rad, prednosti i primjene

Sustavi otvorene i zatvorene petlje objašnjavaju kako sustav reagira kada mu date unos.U ovom ćete članku saznati što svaki sustav radi, kako funkcionira i zašto su povratne informacije važne u kontroli rezultata.Također ćete vidjeti kako se njihove komponente i aplikacije razlikuju.To vam olakšava razumijevanje gdje se koji sustav najčešće koristi.

Katalog

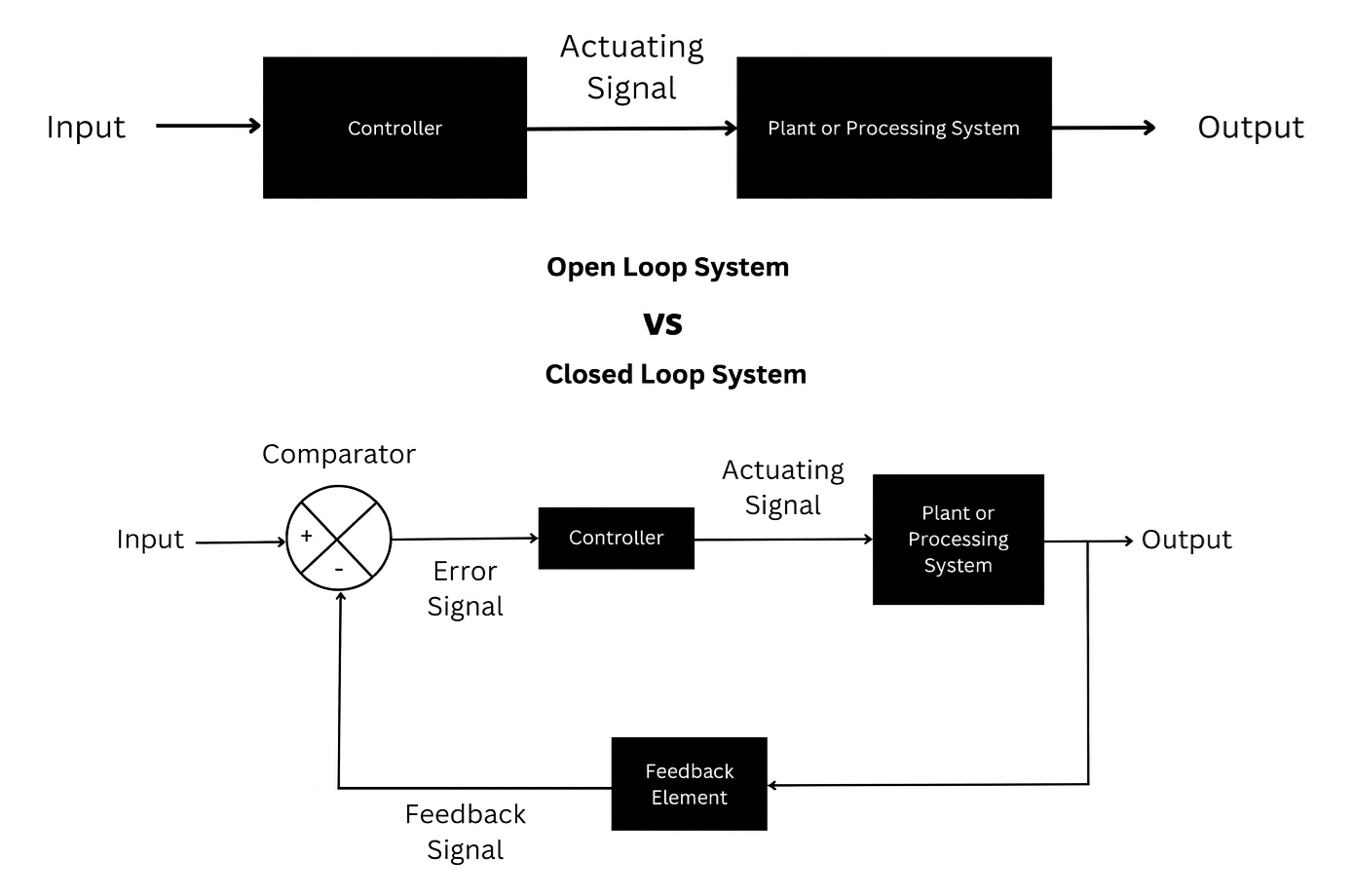

Slika 1. Otvorena petlja u odnosu na zatvorenu petlju

Što je sustav otvorene petlje?

Sustav otvorene petlje vrsta je upravljačkog sustava u kojem se izlaz ne nadzire niti uspoređuje s ulazom.Kontrolna radnja primjenjuje se isključivo na temelju danog ulaza, bez razmatranja stvarnog rezultata koji proizvodi sustav.Budući da ne postoji mehanizam povratne sprege, sustav ne može sam otkriti ili ispraviti greške.Svaka varijacija ili smetnja izravno utječe na izlaz bez podešavanja.Ponašanje sustava u potpunosti ovisi o unaprijed definiranim postavkama ili kalibraciji.Sustavi upravljanja otvorenom petljom obično se definiraju svojom jednostavnošću i nedostatkom automatskog ispravljanja grešaka.

Što je sustav zatvorene petlje?

Sustav zatvorene petlje je sustav upravljanja koji kontinuirano uspoređuje stvarni izlaz sa željenim ulazom pomoću povratne informacije.Razlika između ulaza i izlaza, koja se naziva signal greške, određuje upravljačku radnju.Ova usporedba temeljena na povratnim informacijama omogućuje sustavu da automatski reagira na odstupanja.Regulator prilagođava svoj izlaz kako bi smanjio ili uklonio pogrešku.Kao rezultat toga, sustav održava bližu usklađenost sa željenim performansama.Sustavi zatvorene petlje definirani su svojom sposobnošću samoregulacije putem povratne sprege.

Komponente sustava otvorene petlje naspram zatvorene petlje

komponenta	Otvorena petlja sustav	Zatvoreno Sustav petlje
Unos / Referentni signal	Koristi unos za početak rada, ali se ne uspoređuje s izlazom.	Koristi unos koji se kontinuirano uspoređuje sa stvarnim outputom.
Kontrolor	Šalje fiksni kontrolno djelovanje koje se temelji samo na ulazu.	Prilagođava se kontrolno djelovanje kontinuirano na temelju povratne informacije.
Pokretač / Kontrolni element	Djeluje prema naredbi kontrolora bez provjere.	Modificira svoje djelovanje na temelju povratne informacije iz sustava.
Izlaz / Proces	Izlaz je proizvedeno, ali ne izmjereno ili ispravljeno.	Izlaz je prati i ispravlja kako bi odgovarao željenoj vrijednosti.
senzor / Mjerni uređaj	Nema senzora koristi se za mjerenje outputa.	Senzori izmjeriti izlaz i poslati podatke kontroleru.
Povratne informacije Put / Komparator	Nema povratnih informacija usporedba puta ili pogreške.	Put povratne informacije i komparator bitni su za detekciju pogreške.

Kako funkcionira sustav otvorene i zatvorene petlje?

Sustav otvorene petlje

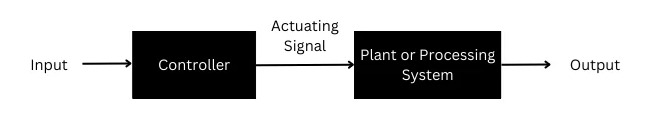

Slika 2. Blok dijagram sustava otvorene petlje

Sustav otvorene petlje radi tako što obrađuje ulazni signal bez provjere rezultirajućeg izlaza.Kao što je prikazano na slici, ulaz se primjenjuje izravno na regulator, koji generira signal za pokretanje.Ovaj pokretački signal šalje se postrojenju ili sustavu za obradu kako bi se proizveo izlaz.Izlaz se pomiče samo naprijed i ne vraća se u upravljač ni u kojem obliku.Budući da nema povratne veze, regulator nema informacije o stvarnom izlazu.Sustav završava svoj rad nakon što je rezultat proizveden, bez obzira na to odgovara li planiranom rezultatu.

Sustav zatvorene petlje

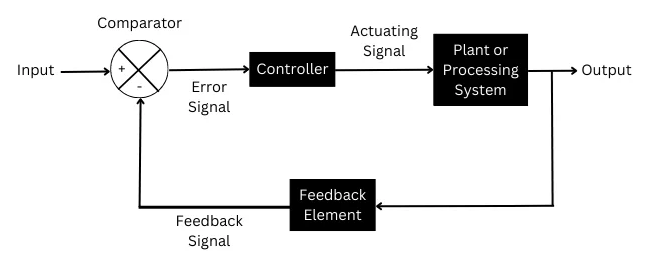

Slika 3. Blok dijagram sustava zatvorene petlje

Sustav zatvorene petlje radi kontinuirano uspoređujući izlaz s ulazom radi kontrole odziva sustava.Na slici se ulaz prvo šalje u komparator, gdje se uspoređuje s povratnim signalom s izlaza.Ovaj komparator proizvodi signal pogreške koji predstavlja razliku između željenog ulaza i stvarnog izlaza.Signal greške zatim se šalje regulatoru, koji generira odgovarajući signal za pokretanje.Ovaj pokretački signal pokreće postrojenje ili sustav za obradu na proizvodnju rezultata.Izlaz se vraća preko povratnog elementa u komparator, tvoreći potpunu petlju koja omogućuje kontinuirano podešavanje.

Primjene sustava otvorene petlje u odnosu na zatvorenu petlju

Primjena Površina	Otvorena petlja sustav	Zatvoreno Sustav petlje
Kućanstvo Aparati	Pranje strojevi (na temelju timera): rade određeno vrijeme bez provjere izlaza.	Termostati u klima uređajima i hladnjacima: Podesite temperaturu pomoću povratne informacije.
Grijanje i Kuhanje	Mikrovalna pećnica pećnice (vremenski kontrolirane): Grijanje ovisi samo o unaprijed postavljenom vremenu.	Kontrolirana temperatura pećnice: Regulirajte toplinu pomoću senzora.
Promet i Prijevoz	Na određeno vrijeme semafori: promijenite signale na temelju unaprijed postavljenog vremena.	Krstarenje sustavi upravljanja: Održavajte brzinu vozila pomoću povratne informacije.
Industrijski Strojevi	Pokretna traka pojasevi: Radite konstantnom brzinom bez praćenja opterećenja.	Industrijski kontrola brzine motora: Održava brzinu pod različitim opterećenjima.
Snaga i Električni sustavi	Osnovna baterija punjači: opskrba fiksnim naponom ili strujom.	Automatski regulatori napona (AVR): Održavaju stabilan izlazni napon.
Automatizacija i Kontrola	Na temelju mjerača vremena sustavi za navodnjavanje: rade unaprijed postavljena trajanja.	temeljeno na PLC-u sustavi upravljanja procesima: Podešavanje operacija pomoću povratne informacije senzora.
Robotika i Kontrola pokreta	Jednostavno strojevi za ponavljanje: Izvodite fiksne pokrete.	Servo motori i robotske ruke: Precizno kontrolirajte položaj i brzinu.
Tekućina i Kontrola razine	Ručna voda pumpe: rade bez senzora razine.	Automatski regulatori razine vode: pokreću i zaustavljaju pumpe na temelju povratne informacije.

Prednosti sustava otvorene i zatvorene petlje

Prednosti sustava otvorene petlje

• Jednostavan dizajn i lako razumljiv

• Niska cijena zbog manje komponenti

• Brzo vrijeme odziva

• Jednostavna konstrukcija i održavanje

• Nisu potrebni senzori ili povratni elementi

• Stabilan rad bez oscilacija izazvanih povratnom spregom

• Idealno za fiksne i predvidljive uvjete rada

Prednosti sustava zatvorene petlje

• Visoka točnost kroz kontinuiranu povratnu informaciju

• Automatsko otkrivanje i ispravljanje grešaka

• Manje pod utjecajem vanjskih smetnji

• Bolje performanse pod različitim uvjetima opterećenja

• Poboljšana pouzdanost i dosljednost

• Sposobnost stabilizacije nestabilnih procesa

• Prikladno za složene i precizne primjene

Nedostaci sustava otvorene i zatvorene petlje

Nedostaci sustava otvorene petlje

• Nema povratnih informacija, pa se pogreške ne mogu ispraviti

• Niža točnost od sustava zatvorene petlje

• Vrlo osjetljiv na smetnje i promjene parametara

• Izlaz u potpunosti ovisi o kalibraciji

• Slaba prilagodljivost promjenjivim uvjetima

• Nije prikladno za složenu ili preciznu kontrolu

Nedostaci sustava zatvorene petlje

• Složeniji dizajn i implementacija

• Veći trošak zbog senzora i komponenti s povratnom spregom

• Zahtijeva redovito održavanje i kalibraciju

• Sporiji odgovor zbog obrade povratnih informacija

• Rizik od nestabilnosti ili oscilacija ako je loše projektiran

• Kvar elemenata povratne sprege može utjecati na performanse sustava

Sustav otvorene petlje vs sustav zatvorene petlje

Parametar	Otvorena petlja sustav	Zatvoreno Sustav petlje
Povratne informacije Prisutnost	Nema povratnih informacija koristi se put.	Put povratne informacije je važan dio sustava.
Kontrola Akcija	Kontrolna radnja ovisi samo o ulaznom signalu.	Kontrola akcija ovisi o pogrešci između ulaza i izlaza.
Greška Ispravak	Pogreške ne mogu otkriti ili automatski ispraviti.	Greške su kontinuirano otkrivati i ispravljati.
Točnost	Niska točnost zbog nepostojanja povratne informacije.	Visoka točnost zbog kontinuirane povratne sprege.
Složenost	Jednostavan sustav struktura i dizajn.	Kompleksnije zbog senzora i povratnih krugova.
Stabilnost	prirodno stabilan pod fiksnim uvjetima.	Stabilnost ovisi o ispravnom dizajnu povratne sprege.
Vrijeme odziva	brže odgovor jer nije uključena obrada povratnih informacija.	Lagano sporije zbog procesa povratne informacije i usporedbe.
Smetnja Rukovanje	visoko pod utjecajem vanjskih smetnji.	Manje pogođeni jer povratna sprega kompenzira smetnje.
Pouzdanost	Manje pouzdan kada se promijene radni uvjeti.	Pouzdaniji pod različitim uvjetima.
Senzor Zahtjev	Senzori su nije potrebno.	Senzori su potreban za mjerenje outputa.
Održavanje	Lako za održavati zbog jednostavne strukture.	Zahtijeva redovno održavanje i kalibraciju.
Prilagodljivost	Jadno prilagodljivost opterećenju ili promjenama okoliša.	visoko prilagodljivost promjenama i poremećajima.

Zaključak

Sustavi otvorene petlje jednostavni su i jeftini, ali ne mogu ispraviti pogreške jer ne koriste povratnu vezu.Sustavi zatvorene petlje koriste povratnu informaciju za prilagodbu izlaza, čineći ih preciznijima i pouzdanijima.Razlike u komponentama, radu, prednostima i ograničenjima naglašavaju kako povratne informacije utječu na ponašanje sustava.Odabir između ovih sustava ovisi o potrebnoj preciznosti, složenosti, cijeni i uvjetima rada.
