PCA9615 I2C BUS BUSER: PINKOUT, SPECIJE, APPISPCIJE I DATRAST

U današnjem brzom svijetu dizajna elektronike, održavanje pouzdane komunikacije između komponenti je ozbiljno, posebno u električno bučnom okruženju.PCA9615, dvokanalni diferencijalni i2c-bus međuspremnik dizajniran za operaciju brzog načina rada Plus (FM+), nudi rješenje poboljšanjem integriteta podataka i podržavanjem funkcionalnosti vrućih SWAP-a.Ovaj članak istražuje podatkovni list, pinout, aplikacije i konfiguracije kruga PCA9615.Pružajući detaljne tehničke uvide i stvarne primjere, vodi vas kako iskoristiti PCA9615 kako biste optimizirali performanse u svojim dizajnima.

Katalog

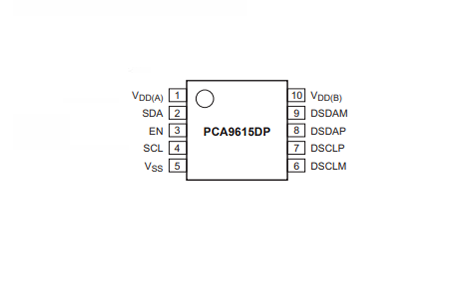

Pinout od PCA9615

CAD model PCA9615

Simbol

Otisak stopala

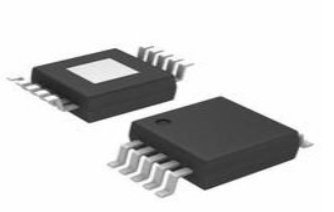

Pregled PCA9615

APCA9615 Služi kao integralni međuspremnik za komunikaciju SMBUS/I2C-BUS, značajno povećavajući prijenos podataka u električno bučnom okruženju.Korištenjem diferencijalnog fizičkog sloja (DI2C) koji održava transparentnost u sloju protokola, on vješt ublažava korupciju podataka.Ova sposobnost osigurava pouzdanu komunikaciju u različitim aplikacijama, uključujući industrijsku automatizaciju, automobilske sustave i složene međusobno povezane uređaje.

PCA9615 opremljen je s dva jedno-razlika diferencijalna kanala upravljačkih programa prilagođenih za SCL liniju.Prošire raspon i brzinu SMBUS/I2C signala.Očuva integritet signala.Pretvaranjem jednostrukih signala u diferencijalne signale, PCA9615 učinkovito smanjuje elektromagnetske smetnje (EMI) i Crosstalk, koji prevladavaju u okruženjima s visokim šumom.

Diferencijalna signalizacija u PCA9615 nudi mnoštvo prednosti i pruža vrhunsko odbacivanje buke u usporedbi s jednim oznakama.Uglavnom korisno u industrijskim i automobilskim postavkama gdje električna buka prijeti integritetu podataka.Podržava dulje duljine kabela i veće brzine podataka.Omogućuje fleksibilniji dizajn sustava.U stvarnim aplikacijama, PCA9615 se neprimjetno integrira u sustave koji zahtijevaju snažnu komunikaciju na produženim udaljenostima.Diferencijalna signalizacija osigurava pouzdan prijenos podataka senzora između komponenti kao što su jedinica za upravljanje motorom i različiti senzori koji se raspršuju po cijelom vozilu.PCA9615 održava jasnu komunikaciju između više kontrolera i terenskih uređaja koji se nalaze na velikom proizvodnom podu.

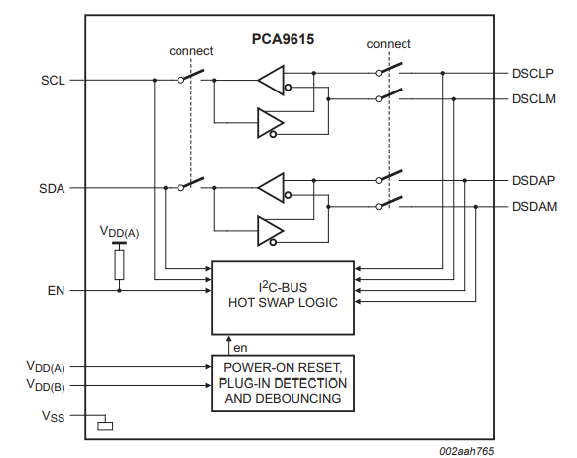

Blok dijagram PCA9615

Tehničke specifikacije

Ovdje je format tablice s tehničkim specifikacijama, atributima i parametrima NXP USA Inc. PCA9615DPJ , zajedno sa dijelovima sa sličnim specifikacijama.

Tip	Parametar
Tvornica Vrijeme olova	7 Tjedni
Montaža Tip	Površinski Nosač
Paket / Slučaj	10-TFSOP, 10 msop (0,118, širina 3,00 mm)
Površinski Nosač	Da
Operativni Temperatura	-40 ° C ~ 85 ° C
Pakiranje	Traka & Reel (TR)
Objavljen	2010
Dio Status	Aktivan
Vlaga Razina osjetljivosti (MSL)	1 (Neograničen)
Broj završetak	10
Tip	Pufer, Rediver
Prijava	I2c
Napon - Opskrba	2.3V ~ 5,5V
Terminal Položaj	Dual
Terminal Oblik	Galeb Krilo
Vrh Temperatura ponovnog reprodukcije (CEL)	Ne Navedeno
Broj funkcije	1
Opskrbiti Napon	3.3V
Terminal Nagib	0,5 mm
Vrijeme@vrh Ponovno temperaturno (i)	Ne Navedeno
Baza Broj dijela	PCA9615
Izlaz	Dvožični Autobus
Pričvrstiti Računati	10
JESD-30 Kodirati	S-PDSO-G10
Broj kanala	2
Trenutni - Opskrba	16 μA
Ulazni	Dvožični Autobus
Podaci Stopa (max)	400khz
Opskrbiti Napon1-nom	5V
Kapacitet - Ulaz	7pf
Dužina	3 mm
Visina Sjedi (max)	1,1 mm
Širina	3 mm
Rohs Status	Rohs3 Usklađen

Ključne značajke i prednosti

Funkcionalnost vrućeg pomaka

Dizajn PCA9615 uključuje snažnu mogućnost vrućeg skretanja, što omogućava povezivanje i isključivanje modula bez uzrokovanja prekida protoka podataka.Ova je značajka posebno povoljna u složenim sustavima u kojima su dominantni rad i pouzdanost, poput telekomunikacijskih i podatkovnih centara.Omogućavanjem bešavne zamjene i širenja modula, značajka vrućeg razmaka osigurava dosljedne performanse sustava i minimalno vrijeme zastoja, zadovoljavajući sve prisutnu potrebu za stabilnošću i učinkovitošću u tako zahtjevnim okruženjima.

• EN signal ulaz: EN (omogući) unos signala igra odlučujuću ulogu u upravljanju postupkom vrućeg skretanja.Kada je povezan novi modul, EN signal osigurava da se postupak provodi na uredan način.Ovaj mehanizam sprječava komunikacijske pogreške koje bi se mogle pojaviti ako su moduli dodani ili uklonjeni proizvoljno.U mnogim praktičnim aplikacijama precizno upravljanje signalima podržava integritet podataka, što je posebno vrijedno u okruženjima u kojima je gubitak podataka neprihvatljiv, a ulozi visoki.

Otkrivanje internog autobusa u praznom hodu

Mehanizam za otkrivanje unutarnjeg sabirnice u praznom hodu dodatno poboljšava funkcionalnost vrućeg sputavanja osiguravajući da se spojevi uspostave samo kad je sabirnica u praznom hodu.Ova značajka pomaže u izbjegavanju potencijalnih sudara podataka i korupcije, čime se zaštiti točnost prenesenih informacija.Otkrivanje praznog hoda sa autobusima djeluje transparentno, radeći iza kulisa kako bi osigurao stabilno komunikacijsko okruženje čak i u dinamičnim uvjetima.

• Zaštitne mjere sustava: Međusobna povezanost ovih komponenti unutar PCA9615 pokazuje kako moderna tehnologija integrira više slojeva zaštitnih mjera kako bi osigurala i operativnu učinkovitost i sigurnost podataka.Harmonična koordinacija između unosa EN signala i detekcije praznog hoda sabirnice čini temelj pouzdanog vrućeg zabijanja u opasnim sustavima.Ovi elementi kolektivno doprinose otpornom i pouzdanom sustavu, rješavajući točne potrebe okruženja s visokim ulozima s preciznošću i skrbi.

PCA9615 Utilizacija

PCA9615 predstavlja svestrana rješenja bezbroj tehničkih prepreka, baveći se razlikama određenih aplikacija.Oni uključuju praćenje daljinskih senzora u bučnim okruženjima, upravljanje napajanjem sklonim visokim smetnjima, povezivanje I2C autobusa kroz različite vrste opreme i kontrolu složenih industrijskih sustava poput rasvjete, grijanja i hlađenja.

Nadzor daljinskog senzora

U okruženjima prepunim bukom, pouzdanost podataka o senzorima može se pogoršati.PCA9615 podržava postojanu komunikaciju između udaljenih senzora i dominantnih obrađivačkih jedinica.Slučajevi upotrebe kao što su industrijska automatizacija i stanice za nadzor okoliša intenzivno ilustriraju njegove prednosti.Održavanje integriteta podataka postaje manje kockanja, slično metodologijama u telekomunikacijskoj infrastrukturi gdje se koristi vjernost signala na dugim udaljenostima.Možete iskoristiti diferencijalne tehnike signalizacije, slične onima iz PCA9615, kako biste učinkovito ublažili probleme povezane s bukom.

Upravljanje napajanjem visokih interferencija

Izazovna dominacija je upravljanje napajanjem u uvjetima visoke interferencije.PCA9615 njeguje integritet signala unatoč elektromagnetskoj buci, česti dilema u napajanju s promjenjivim opterećenjima.Stvarne aplikacije često spajaju PCA9615 s taktikom zaštite i uzemljenja, što dodatno smanjuje smetnje.To podsjeća na prakse zrakoplovne proizvodnje, gdje su sustavi izrađeni za pouzdano djelovanje među zapaženim elektroničkim bukom.

Povezivanje i2c autobusa preko različite opreme

Integracija složenih sustava često zahtijeva povezivanje i2c sabirnica između raznolike opreme.PCA9615 izglađuje ovu vezu proširujući raspon komunikacije i osiguravajući imunitet na osnovne nejednakosti.Na primjer, u automobilskim kontekstima premošćivanje komunikacije u više elektroničkih upravljačkih jedinica (ECU) s PCA9615 ublažava zabrinutosti povezane s odstupanjima od temelja i integriteta signala.Ovaj aspekt pokazuje svoju praktičnost u usklađivanju različitih elektroničkih komponenti.

Kontrola industrijskih sustava

Unutar industrijskih postavki, kontrolirajući sustavi, poput rasvjete, grijanja i hlađenja, podrazumijevaju točnost i pouzdanost.Sposobnost PCA9615 za održavanje stabilne komunikacije u različitim uvjetima dodaje njegovu privlačnost.Pametno upravljanje zgradama odražava važnost dosljednog, pouzdanog prijenosa podataka kako bi se osigurala energetska učinkovitost i operativna učinkovitost.Ovdje PCA9615 ilustrira svoju ulogu u orkestriranju bešavne kontrole.

Dugi i2c pokreće i višestruko napajanje

Komunikacija i sustavi na daljinu i2C s višestrukim napajanjem unose jedinstvene izazove, uglavnom zbog zapaženih odstupanja od temelja.PCA9615 suprotstavlja se tim problemima koristeći diferencijalnu signalizaciju, zaštitu integriteta podataka na proširenim udaljenostima.Ova je strategija usporediva s praksama u upravljanju podatkovnim centrom, gdje je očuvanje kvalitete signala tijekom dugih kabelskih kabela korisno za pouzdanost mreže.Tehnika učvršćuje vezu, osiguravajući snažnu komunikaciju u zahtjevnim okruženjima.

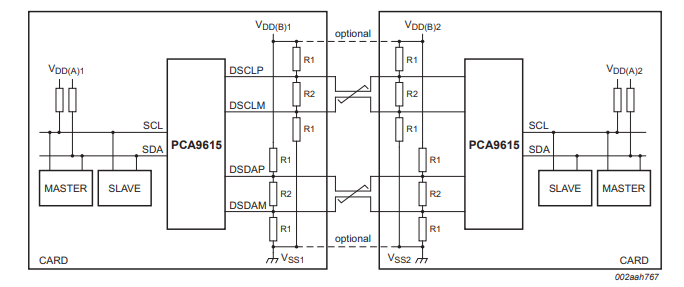

Tipični dijagram primjene

Dijagram kruga PCA9615

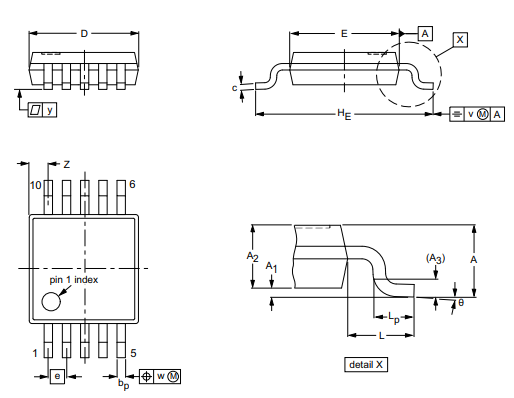

Informacije o paketu

Informacije o proizvođaču

NXP Semiconductors N.V., istaknuta sila u rješenjima za sigurnost povezivanja prilagođenih ugrađenim aplikacijama, dosljedno je pokretala inovacije u različitim sektorima, uključujući tržišta automobila, industrijske i IoT, mobilne i komunikacijske infrastrukture.Njihova neumoljiva ambicija je stvoriti pametnija, sigurnija i bolje povezana rješenja.

Inovacije u automobilskom sektoru

Napredak NXP -a u automobilskom sektoru značajno se ističe.Njihovi sofisticirani mikrokontroleri i prerađivači značajno su povećali sigurnost vozila, poboljšali sustave za zabavu i napredne mogućnosti autonomne vožnje.Integracija ovih tehnologija na visokoj razini obogaćuje iskustvo u vožnji, istovremeno osiguravajući sigurnost i učinkovitost vozila.Vodeći proizvođači automobila koji uključuju njihova rješenja naglašavaju nagon kako bi udovoljili modernim zahtjevima za prijevozom.

Napredak industrijskog i IoT -a

U industrijskim i IoT dominacijama, rješenja NXP -a potaknula su velike promjene u tvorničkoj automatizaciji, pametnom mjerenju i senzorskim mrežama.Njihovi proizvodi imaju za cilj optimizirati performanse i pouzdanost, dinamiku u industrijskim postavkama visokog stresa.Kontinuirano usavršavanje i provedba njihovih IoT rješenja potiče međusobno povezane ekosustave koji promiču glatku razmjenu podataka, učinkovito upravljanje resursima i superiornu operativnu kontrolu.

Utjecaj na tržište mobilnih uređaja

Prisutnost NXP -a na mobilnom tržištu značajno povećava privatnost, osigurava mehanizme plaćanja i olakšava beskontaktne interakcije.Koristeći tehnologiju komunikacije u blizini terena (NFC), oni revolucioniraju interakcije potrošača, pružajući brže i sigurnije transakcije.U tijeku inovacije u ovoj sferi usredotočene su na jačanje sigurnosti podataka, istovremeno povećavajući praktičnost korisnika usred rastućeg digitalnog krajolika.

Komunikacijska infrastruktura

U komunikacijskoj infrastrukturi, NXP-ova RF rješenja i procesori visokih performansi potrebni su u unapređivanju mrežnih mogućnosti.Ovi doprinosi omogućuju razvoj učinkovitijih i pouzdanih komunikacijskih sustava, glavnih za širenje globalne povezanosti.Poboljšavanjem učinkovitosti i skalabilnosti mreže, NXP podupire infrastrukturu potrebnu za napredak modernih komunikacijskih tehnika poput 5G.

Podatkovni list pdf

PCA9615DPJ DataSeets:

PCA9615DP.PDF

PCA9615DP.PDF

Često postavljana pitanja [FAQ]

1. za što se koristi PCA9615?

PCA9615 služi za onemogućavanje međuspremnika sabirnice, dokazujući instrumentaciju u pronalaženju grešaka, sekvenciranju napajanja i izolaciji segmenta u velikim sabirničkim sustavima.Pomažući u pronalaženju grešaka i izolaciji segmenta, pojačava rekonfiguraciju i omogućava da određeni odjeljci budu neaktivni kada se ne zahtijeva stalno.U postavkama u kojima operativna učinkovitost ima prednost, PCA9615 olakšava strateško upravljanje resursima sustava.Privremeno onemogućavanje neiskorištenih segmenata sabirnice optimizira ukupne performanse sustava.U složenim industrijskim okruženjima u kojima su potrebni kontinuirani rad i minimalno vrijeme zastoja, uloga PCA9615 postaje potrebna za velike proizvodne pogone, izolirajući segmente sabirnice za održavanje bez zaustavljanja cijelog sustava povećava produktivnost i smanjuje rizik.Dinamička rekonfiguracija segmenata sabirnice stvara prilagodljivu i otporniju infrastrukturu.Što se tiče sekvenciranja napajanja, PCA9615 osigurava kontroliranu aktivaciju različitih dijelova sabirnice.Ovaj pristup potiče stabilnost i sprječava potencijalno preopterećenje pokretanja u podacima visoke gustoće, kao što su podatkovni centri, osigurava sinkroniziranu aktivaciju komponenti, izbjegavajući uska grla i osiguravanje glatke inicijalizacije.
