PIC18F4620 Mikrokontroler: značajke, pinouts i vodič za tablicu podataka

Ovaj članak započinje istraživanjem mikrokontrolera PIC18F4620, raspravljajte o njegovoj ravnoteži između računalne snage i ekonomičnosti.Detaljno ćemo ispitati mogućnosti mikrokontrolera, poput njegove izdržljivosti i energetske učinkovitosti.Ova metoda ne samo da informacije čini relativiziranijim, već i korisnijim za vas, potičući dublje uvažavanje tehnologije i motiviranje daljnjeg istraživanja uloge PIC18F4620 u unapređenju tehnologije mikrokontrolera.

Katalog

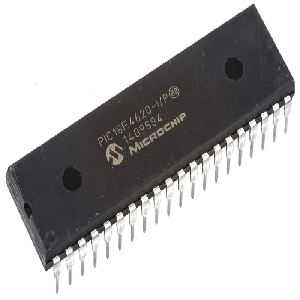

Pregled PIC18F4620

A PIC18F4620 Microcontroller prikazuje spoj računalne učinkovitosti i isplativosti, koristeći svoju poboljšanu memoriju programa za superiornu trajnost i produženi životni vijek.Ova karakteristika pronalazi korisnost u aplikacijama koje zahtijevaju često preispitivanje memorije, osiguravajući dugoročnu pouzdanost.Serija PIC18, uključujući PIC18F2525,, PIC18F2620,, PIC18F4525, i PIC18F4620 Modeli su izrađeni kako bi ispunili potrebe implementacija visokih performansi i osjetljivih na snagu.

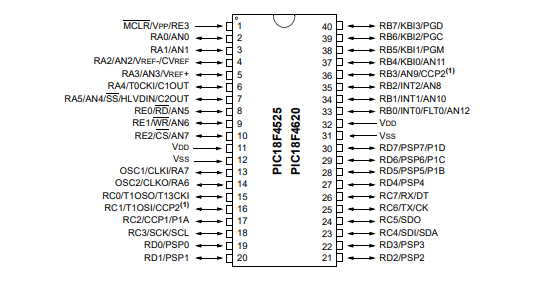

Pinout od PIC18F4620

Konfiguracija pin

Snaga i prizemne igle

Zahtjevi za napajanje za PIC18F4620 kreću se od 2V do 5,5 V, koji se bave VDD i VSS igle.VDD se povezuje s pozitivnim naponom napajanja.VSS je označen za zemlju.

Postavljanje odgovarajućih kondenzatora razdvajanja, poput keramičkih ili tantaluma, u blizini ovih igle pomaže u smanjenju buke i održavanju stabilnog rada, stabilnoj isporuci napajanja podupire konzistentne performanse mikrokontrolera.

Oscilatorske igle

Igle OSC1 i OSC2 koriste se za povezivanje vanjskih kristala ili rezonatora, generirajući signal sata potreban za rad.Izbor izvora sata se koristi jer utječe i na potrošnju energije i performanse.Odabir odgovarajućih oscilatorskih komponenti osigurava funkcioniranje mikrokontrolera na željenoj frekvenciji s minimalnim podrhtavanjem.

Ulazni/izlazni portovi

Mikrokontroler sadrži nekoliko I/O priključaka: porta, portb, portc, portd i porte.Svaki se port, koji se sastoji od više igara, može konfigurirati kao ulaz ili izlaz, ovisno o zahtjevima aplikacije.

Učinkovito korištenje ovih priključaka može pojednostaviti procese dizajniranja, inicijalizacija Tris registara određuje ulaz ili izlazni status pinova za kontrolu vanjskih krugova poput senzora, sklopki i LED -ova.

Posebne funkcije igle

Specifične igle dodjeljuju se za specijalizirane funkcije:

Kanali analogno-digitalne pretvorbe (ADC)

Izlazi modulacije širine pulsa (PWM)

Komunikacijska sučelja: UART, SPI i I2C

Korištenje ovih ugrađenih perifernih uređaja, poput tajmera i komunikacijskih modula, obogaćuje dizajne krugova i povećava funkcionalnost.Na primjer, korištenje ugrađene UART komunikacije može pojednostaviti napore kodiranja i poboljšati pouzdanost prijenosa podataka u serijskim komunikacijskim projektima.

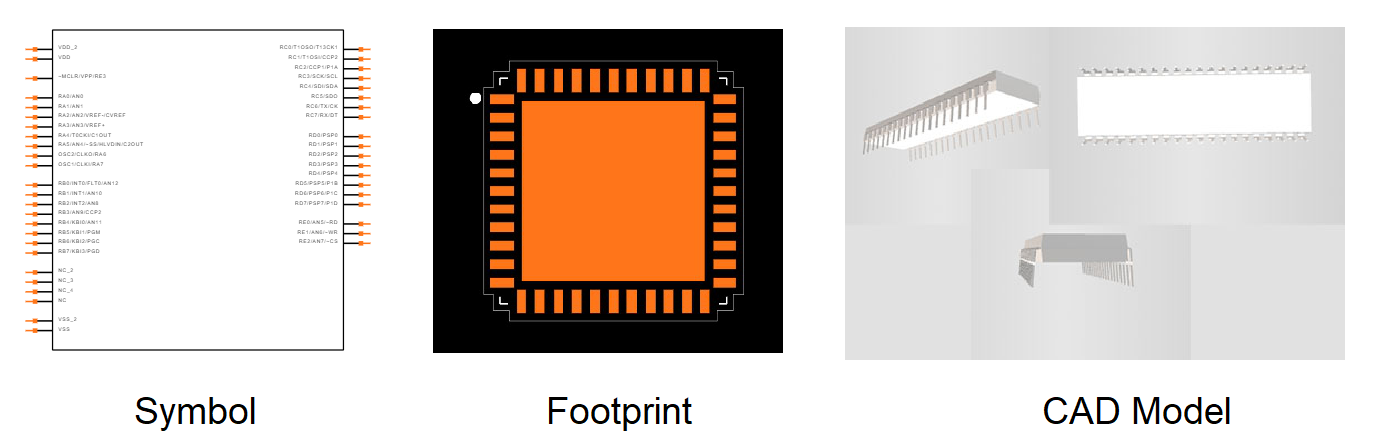

PIC18F4620 simbol, otisak stopala i CAD model

PIC18F4620 simbol

Simbol PIC18F4620 služi kao grafički prikaz koji se koristi u shemama za označavanje komponente i njegovih električnih veza.Simbol uključuje sve igle i njihove određene funkcije, što omogućava bešavni shematski dizajn.

PIC18F4620 stopa

Otisak za PIC18F4620 određuje fizički izgled i veličinu komponente na PCB -u.To uključuje raspored i dimenzije jastučića, koji su dobri za sigurno i pouzdano lemljenje.

PIC18F4620 CAD model

CAD (računalno dizajnirani) model nudi 3D prikaz mikrokontrolera PIC18F4620, koji detaljno opisuje fizičke aspekte kao što su visina, širina i raspored igle.CAD model je od velike važnosti za precizan dizajn PCB -a, omogućavajući precizno postavljanje i prostorno planiranje.

Značajke PIC18F4620

PIC18F4620 pruža prilagodljive načine rada različitim zahtjevima za uštedu snage, dodajući dodir svojoj upotrebljivosti:

Načini rada

Run: Aktivira i CPU i periferne uređaje, osiguravajući neposrednu reakciju za aktivne zadatke.

Idle: onemogućuje CPU uz održavanje periferne aktivnosti, savršen za scenarije u kojima pozadinski procesi zahtijevaju pažnju.

Spavanje: Spuštanje CPU -a i perifernih uređaja, idealno za očuvanje energije tijekom razdoblja neaktivnosti.

Učinkovitost napajanja

Ultra-niski ulazno curenje 50NA: ovo minimizira nenamjernu struju, faktor u preciznim aplikacijama gdje bi istjecanje moglo ugroziti performanse i, proširenje, pouzdanost.

Način pokretanja: konzumira skromnih 11 µA, odražavajući njegovu prikladnost za operacije osjetljive na energiju kojima je potrebna česta aktivacija bez pretjeranog izvlačenja energije.

Način praznog hoda: izvlači samo 2,5 µA, korisno za zadatke koji zahtijevaju periferno praćenje bez zahtjeva pune snage obrade.

Način mirovanja: koristi izuzetno nisku 100NA, idealan za aplikacije gdje je očuvanje trajanja baterije tijekom dugih razdoblja neaktivnosti izvrsno.

Timer1 oscilator: djeluje na 900NA s frekvencijom od 32 kHz, održavajući funkcije vremena s minimalnom snagom, osiguravajući točnost operacija ovisnih o vremenu čak i u stanja male snage.

TIMER PATCHDOG: Konzumira 1,4 µA, doprinoseći stabilnosti sustava automatskim resetiranjem mikrokontrolera ako se otkrije greška softvera ili neodgovarajuće stanje, zaštita uvjeravanja za oslanjanje na neprekinutu uslugu.

Aplikacije u ugrađenim sustavima

Uravnotežavanje performansi s potrošnjom energije: Odabir odgovarajućih načina na temelju operativnih potreba može proširiti trajanje baterije na prijenosnim uređajima.

Točnost i pouzdanost: Ultra-niska ulazna struja curenja i efikasni oscilatori osiguravaju da sustav ostaje precizan i pouzdan, čak i kada djeluje u stanjima male snage.

Prednosti PIC18F4620

Fleksibilnost oscilatora

Kristalni oscilator: Rad do 40 MHz, poboljšan 4x petljom za zaključavanje (PLL), nudi izvanredne performanse i brzinu, što ga čini prikladnim za aplikacije gdje je potrebna preciznost.

RC načini: obrađuje do 4 MHz postavljanjem vanjskog otpornika-kapacitora (RC), proširivim na 40 MHz s vanjskim izvorom sata, pružajući prilagodljivost u različitim scenarijima.

Unutarnji blok oscilatora: kreće se od 31 kHz do 8 MHz, osiguravajući brzo vrijeme buđenja iz mirovanja (1 µS), što smanjuje latencija i pomaže u učinkovitom upravljanju strujom.

Monitor sata sa sigurnošću: dodaje pouzdanost osiguravanjem sigurnog isključivanja u slučaju robusnosti sustava perifernog sata, jačanja sustava.

Zapažene periferne uređaje

Sudoper/izvor visoke struje: Svaki I/O PIN upravlja do 25 mA, prilagođavajući veće zahtjeve za energijom bez vanjskih vozača.

Višestruki prekidi i PWM izlazi: Ova značajka podržava sinkronu kontrolu nad različitim modulima za upravljanje motoričkim i komunikacijskim sustavima, povećavajući operativnu učinkovitost.

Glavni sinkroni serijski priključak (MSSP): Podržava SPI/I2C protokole imperativ za učinkovitu multi-IC komunikaciju, omogućujući bešavnu integraciju u sofisticirane dizajne.

Poboljšani USART i ADC modul: USART podržava i asinhrone i sinkrone načine, dok 10-bitni ADC nudi do 13 kanala za opsežnu prikupljanje podataka i serijsku komunikaciju u senzorskim povezivanju i telemetriji.

Analogni komparatori i HLVD: dvostruki analogni komparatori i detekcija visokog/niskog napona (HLVD) na 16 razina olakšavaju precizno nadgledanje napona i donošenje odluka, podržavajući primjene koje se zahtijevaju.

Posebne značajke

C prevoditelj optimizirana arhitektura: prilagođena C prevoditeljima, ova značajka pojednostavljuje razvoj, pojednostavljujući put do tržišta za složene projekte.

Izdržljivi ciklusi memorije: nudi 100 000 ciklusa za brisanje/pisanje za poboljšani bljeskalica i do 1.000.000 ciklusa za EEPROM, osiguravajući izdržljivost i pouzdanost pohranjenih podataka u rigoroznim aplikacijama.

Samoprogramirajuće i ukaziva na uklanjanje pogrešaka: podržava samoprogramiranje i uklanjanje pogrešaka u krugu putem dva igle, poboljšavajući fleksibilnost programiranja i učinkovitost rješavanja problema, što je značajna prednost u različitim inženjerskim praksama.

Široki raspon napona: djeluje od 2.0V do 5,5 V s smeđim opcijama resetiranja, pružajući stabilne performanse u različitim uvjetima snage u prijenosnim i energetskim uređajima.

PIC18F4620 Tehničke specifikacije

Tip	Parametar
Tvorničko vrijeme vođenja	6 tjedana
Nosač	Kroz rupu
Montažni tip	Kroz rupu
Paket / slučaj	40-taba (0,600, 15,24 mm)
Broj igle	40
Pretvarači podataka	A/D 13x10b
Broj I/OS -a	36
Timeri čuvara	Da
Radna temperatura	-40 ° C ~ 125 ° C TA
Pakiranje	Cijev
Niz	PIC® 18F
Objavljen	2004
JESD-609 Kod	e3
PBFREE KOD	Da
Status dijela	Aktivan
Razina osjetljivosti na vlagu (MSL)	Nije primjenjivo
Broj završetaka	40
Završna obrada	Matte Tin (SN)
Maksimalno rasipanje snage	1 w
Terminalni položaj	DUAL
Napon za opskrbu	5V
Frekvencija	40MHz
Broj osnovnog dijela	PIC18F4620
Broj	40
Dovodni napon-Max (VSUP)	5,5V
Napajanja	5V
Sučelje	I2c, SPI, Uart, USART
Veličina memorije	64kb
Tipa oscilatora	Unutarnji
Veličina	3,8K x 8
Napon - napajanje (VCC/VDD)	4.2V ~ 5.5V
UPS/UCS/Periferni ICS tip	Mikrokontroler
Broj bita	8
Osnovni procesor	Slika
Periferan	Brown-Out Detect/Reset, HLVD, Por, PWM, WDT
Vrsta memorije programske memorije	BLJESAK
Jezgra	8-bitan
Veličina programske memorije	64KB 32K x 16
Povezanost	I2c, SPI, UART/USART
Opskrbljuju struju-max	35mA
Veličina	8
Pristupanje vremena	40 μs
Ima ADC	DA
DMA kanali	NE
Širina podataka s podacima	8B
Broj vremena/šaltera	4
EEPROM veličina	1k x 8
CPU obitelj	Slika
Broj ADC kanala	13
Broj PWM kanala	2
Broj USB kanala	1
Visina	4,953 mm
Dužina	53,09 mm
Širina	14.732mm
Dosegnite SVHC	Nema SVHC -a
Otvrdnjavanje zračenja	Ne
ROHS status	Rohs3 kompatibilan
Bez olova	Bez olova

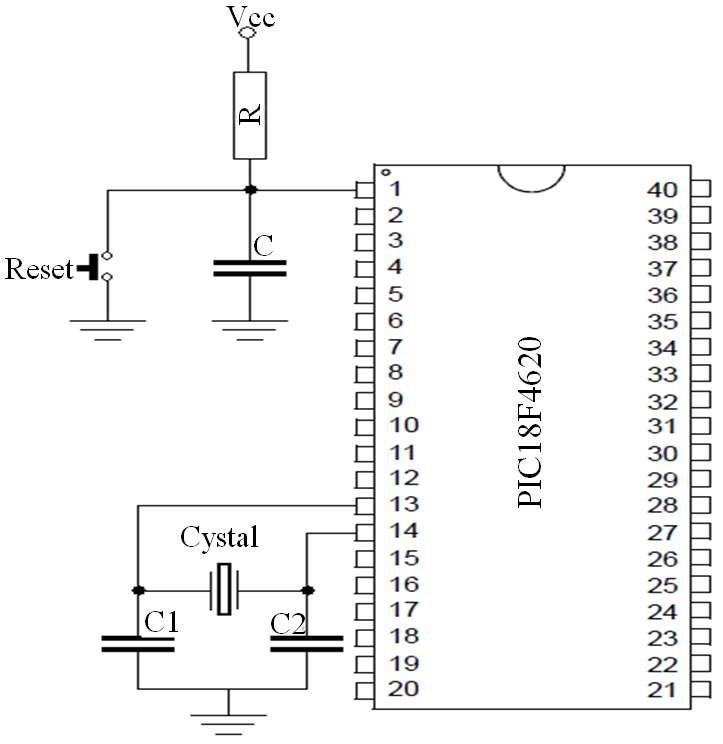

Funkcionalni blok dijagram

Ekvivalentni modeli PIC18F4620

• PIC18F4620-I/MLMikrokontroleri i procesori

• PIC18LF4620-I/MLMikrokontroleri i procesori

• PIC18LF4620T-E/MLMikrokontroleri i procesori

• PIC18F4620-E/MLMikrokontroleri i procesori

PIC18F4620 Usporedivi dijelovi

Broj dijela	Proizvođač	Paket / slučaj	Broj igle	Širina podataka s podacima	Broj I/O	Sučelje	Veličina memorije	Napon za opskrbu	Periferan	Pogledajte usporedbu
PIC18F4620-E/P	Tehnologija mikročipa	40-taba (0,600, 15,24 mm)	40	8 b	36	I2c, SPI, Uart, USART	64 KB	5 V	Smeđa detektiranje/resetiranje, hlvd, por, pwm, Wdt
PIC18F4680-E/P	Tehnologija mikročipa	40-taba (0,600, 15,24 mm)	40	8 b	36	Can, i2c, SPI, UART, USART	64 KB	5 V	Smeđa detektiranje/resetiranje, hlvd, por, pwm, Wdt	PIC18F4620-E/P VS PIC18F4680-E/P
PIC18F4680-I/P	Tehnologija mikročipa	40-taba (0,600, 15,24 mm)	40	8 b	36	Can, i2c, SPI, UART, USART	64 KB	5 V	Smeđa detektiranje/resetiranje, hlvd, por, pwm, Wdt	PIC18F4620-E/P VS PIC18F4680-I/P
PIC18F4610-I/P	Tehnologija mikročipa	40-taba (0,600, 15,24 mm)	40	8 b	36	I2c, SPI, Uart, USART	64 KB	5 V	Smeđa detektiranje/resetiranje, hlvd, por, pwm, Wdt	PIC18F4620-E/P VS PIC18F4610-I/P

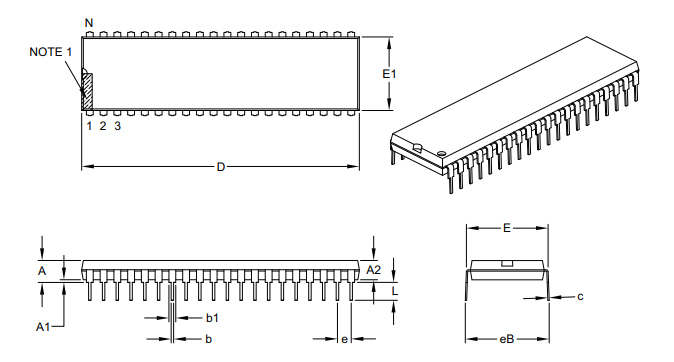

Pakiranje i dimenzije PIC18F4620

PIC18F4620 Dimenzije	Granice dimenzije	Min (inča)	Nom (inča)	Max (inči)
Broj igle	N		40
Nagib	e		0,100 bsc
Avion za sjedenje od vrha do sjedenja	A			0,25
Oblikovana debljina paketa	A2	0,125		0,195
Podnožje na zrakoplov za sjedenje	A1	0,015
Širine ramena do ramena	E	0,59		0,625
Oblikovana širina pakiranja	E1	0,485		0,58
Ukupna dužina	D	1.98		2.095
Savjet za sjedenje	L	0,115		0,2
Debljina olova	c	0,008		0,015
Gornja širina olova	B1	0,03		0,07
Niža širina olova	b	0,014		0,023
Ukupni razmak reda	poleta			0,7

Pozadina proizvođača

Microchip Technology Inc. ističe se u mikrokontroleru, miješanom signalu i analognom napretku.Tvrtka se aktivno bavi obrazovnim dostignućima, opskrbljujući opsežnu prikupljanje resursa.Među njima su organizirani laboratoriji, detaljni kurikulumi, specijalizirana trening sesija i napredni razvojni alati.

Datasheet pdf

PIC18LF4620-I/ML podatkovne liste:

PIC18FX525, X620 Datasheet.pdf

Oznaka i pakiranje se mijenja 23/sep/2015.pdf

Pakiranje Promjene 10/OCT/2016.pdf

PIC18F (2, 4) ZZZ Specifikacija programiranja.pdf

2.73khz.pdf

Žičana obveznica chg qual 19/srp/2016.pdf

PIC18F4620-E/P lista podataka:

PIC18F (2, 4) ZZZ Specifikacija programiranja.pdf

PIC18FX525, X620 Datasheet.pdf

Oznaka i pakiranje se mijenja 23/sep/2015.pdf

Pakiranje Promjene 10/OCT/2016.pdf

Multiv dev 13/travanj/2020.pdf

Žica chg 13/siječnja/2016.pdf

Često postavljana pitanja [FAQ]

1. Što je PIC18F4620?

PIC18F4620 je svestran mikrokontroler koji se pohvalio zbog svoje prilagodljivosti u industrijskim primjenama.Njegova arhitektura, osmišljena da minimizira potrošnju energije, pruža snažne mogućnosti obrade koje dobro odjekuju u rigoroznim okruženjima.Drugi se često naginju ovom mikrokontroleru s obzirom na njegovu izdržljivost i opsežnu potporu alata koja pojednostavljuje razvojne procese.

2. Kako mogu programirati PIC18F4620?

Da biste programirali PIC18F4620, slijedite ove korake:

Otvorite MPLAB, sveobuhvatni IDE dizajniran za proizvode Microchip.

Odaberite vrstu projekta na kojem radite.

Navedite točan model mikrokontrolera.

Odaberite odgovarajući prevoditelj.

Definirajte put projekta za organizirani tijek rada.

3. Koja je veličina PIC18F4620?

PIC18F4620, s dimenzijama 2,095 x 0,58 x 0,195 inča, neprimjetno se uklapa u uske prostore, potrebne u kompaktnim i ugrađenim sustavima.Ova veličina omogućava integraciju bez napora u razne hardverske izgleda, usklađujući se s principima dizajna koji su svjesni prostora koji pokreću napredak suvremene tehnologije.
