Reaktor protoka utikača: principi, značajke i aplikacije

Ovaj se vodič zaroni u reaktore protoka čepa (PFR), ključni alat u kemijskom inženjerstvu koji pomaže učinkovito kontrolirati kemijske reakcije u cijevi ili cijevi.Za razliku od drugih reaktora koji sve miješaju, PFR -i drže sve glatko teče u jednom smjeru, što je izvrsno za osiguravanje da se reakcije dogodi baš u redu.To znači da mogu biti zaista dobri u izradi proizvoda dosljedno i sigurno, posebno u industrijama poput lijekova, rafiniranja nafte i plastike.Pogledat ćemo kako rade PFR -ovi, zašto su često bolji od ostalih vrsta reaktora i vrsti zadataka u kojima su stvarno dobri.

Katalog

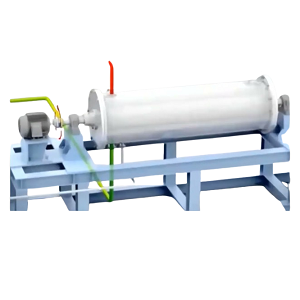

Što je reaktor protoka čepa?

A Reaktor protoka utikača (PFR), poznat i kao reaktor protoka klipa, važno je sredstvo u kemijskom inženjerstvu koji se koristi za proučavanje kako se kemijske reakcije događaju unutar duge cijevi.U ovoj vrsti reaktora, tekućine se pumpaju na jednom kraju i neprestano se kreću kroz cijev na drugi kraj konstantnom brzinom.Protok je gladak i ujednačen, bez vrtnje ili miješanja na putu.To znači da tekućine putuju u zasebnim slojevima ili utikačima, držeći različite faze reakcije.Drugim riječima, tekućine koje ranije ulaze u cijev uvijek su ispred tekućine koje ulaze kasnije, a ne miješaju se jedni s drugima dok se kreću.To pomaže u kontroli kemijske reakcije jer se reaktanti održavaju u redu, omogućujući da se svaki dio reakcije dogodi korak po korak dok tekućine teče kroz cijev.

Jedinstveni način na koji se tekućine kreću u PFR -u ima neke važne prednosti za kemijske reakcije.Budući da nema miješanja unatrag, svaki sloj tekućine troši isto količinu vremena u reaktoru, što dovodi do konzistentnog reakcijskog procesa.To olakšava predviđanje koliko će proizvoda biti napravljeno jer je vrijeme reakcije isto za svaki dio tekućine.Možete prilagoditi duljinu i širinu cijevi, brzinu protoka i temperaturu za kontrolu reakcije i postizanje najboljih rezultata.Reaktori protoka čepa posebno su korisni za reakcije koje trebaju visoke temperature ili uključuju plinove jer stalni protok održava reakciju pod kontrolom.Obično se koriste u industrijama poput rafiniranja nafte, izrade plastike i liječenja otpadnih plinova.Ovaj je dizajn dobar i za veliku proizvodnju jer je lakše predvidjeti i kontrolirati što se događa u reaktoru.

Značajke reaktora protoka utikača

Usmjereni protok

Reaktori protoka čepa (PFR) karakteriziraju njihov jednosmjerni protok, gdje se reaktanti i proizvodi kreću isključivo u smjeru prema naprijed duž duljine reaktora.Ovaj pojednostavljeni uzorak protoka postiže se dizajniranjem reaktora kao cjevastog cjevovoda, što minimizira bilo kakvo miješanje elemenata tekućine.U PFR -u, fluidni elementi, koji se često nazivaju utikačima, održavaju svoj identitet dok napreduju kroz reaktor, što znači da postoji minimalna difuzija između susjednih čepova.Ovo uredno kretanje važno je za postizanje precizne kontrole nad reakcijskom kinetikom jer svaki čep doživljava jedinstveni i predvidljivi skup reakcijskih uvjeta dok se kreće kroz reaktor.Reaktanti na ulazu susreću se s najvećim koncentracijama i najsvježom kemijskom okruženju, što se može strateški iskoristiti za pokretanje brzih brzina reakcije.

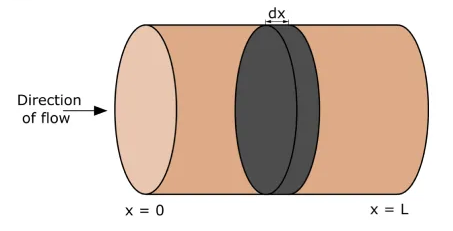

Slika 2. Reaktor protoka utikača (PFR) prikazani prikaz protoka

Kako se čepovi napreduju, koncentracije reaktanata smanjuju se dok se koncentracije proizvoda povećavaju, slijedeći sekvencijalni proces pretvorbe duž duljine reaktora.Ova sustavna progresija povoljna je za reakcije koje zahtijevaju strogu stehiometrijsku kontrolu ili one osjetljive na fluktuacije u koncentraciji.Sprječavajući recirkulaciju i održavanje konzistentnog protoka usmjerenih, PFR -ovi smanjuju rizik od bočnih reakcija koje bi se mogle pojaviti ako reaktanti i proizvodi miješaju ili recikliraju.To čini PFR -ove idealnim za procese poput polimerizacije, izgaranja ili složenih kemijskih sinteza.Uzorak predvidljivog protoka povećava točnost reakcijskog modeliranja i povećanja, što PFRS čini vrlo vrijednim u istraživačkim i industrijskim primjenama.

Gradijent koncentracije

Definirajuća karakteristika reaktora protoka čepa je razvoj gradijenta koncentracije duž duljine reaktora.Na ulazu se reaktanti uvode u njihovim najvećim koncentracijama, stvarajući pokretačku silu za nastavak reakcije.Kako reakcija napreduje, koncentracije reaktanta neprestano se smanjuju dok se koncentracije proizvoda istovremeno povećavaju.To rezultira dobro definiranim gradijentom koncentracije koji se predvidljivo razvija od ulaza do izlaza reaktora.Ovaj je gradijent najbrži u blizini ulaza, gdje su koncentracije reaktanata na vrhuncu, a brzina reakcije najveća zbog obilja reaktanata.Kako se reaktanti konzumiraju, gradijent se postupno spljošti, odražavajući smanjenu brzinu reakcije kako se sustav približava ravnoteži.

Nepostojanje miješanja leđa u PFRS-u osigurava da svaki čep doživljava jedinstveno koncentracijsko okruženje, promičući učinkovitu i uzastopnu pretvorbu reaktanata.Gradijent koncentracije povoljan je za reakcije s kinetikom ovisnom o koncentraciji, gdje je brzina reakcije funkcija koncentracije reaktanata.U takvim slučajevima, visoka koncentracija reaktanata na ulazu maksimizira početnu brzinu reakcije, što dovodi do učinkovitog korištenja reaktanata.Ova progresivna potrošnja reaktanata minimizira rizik od nepoželjnih nuspojava koje bi se mogle pojaviti u srednjim koncentracijama.Za procese koji uključuju konkurentske reakcije, gradijent koncentracije može se upravljati željenim putem proizvoda.To PFRS čini vrlo učinkovitim za složene procese sinteze, kao što je to u industriji farmaceutske ili fine kemikalije, gdje selektivnost proizvoda i optimizacija prinosa.

Dosljedno vrijeme boravka

Jedna od najvažnijih prednosti reaktora protoka utikača je jednolična raspodjela vremena boravka.U PFR -u, svaki utikač reaktanta troši istu količinu vremena putujući reaktorom, od ulaza do izlaza.Ovo ujednačeno vrijeme boravka osigurava da su sve molekule reaktanata podvrgnute identičnim reakcijskim uvjetima, uključujući profile temperature, tlaka i koncentracije.Ta se dosljednost postiže jer se čepovi kreću kroz reaktor na uredno, uzastopni način bez ikakvog miješanja ili radijalne disperzije.Slijedom toga, ne postoji varijacija u vremenskim reaktantima koji troše unutar reaktora, što je u velikoj suprotnosti s kontinuiranim reaktorima miješanja (CSTRS), gdje reaktanti mogu imati široko različita vremena boravka zbog temeljitog miješanja.

Ujednačeno vrijeme boravka je dobro za održavanje dosljedne kvalitete proizvoda, posebno u složenim kemijskim procesima.Na primjer, u reakcijama polimerizacije, dosljedno vrijeme boravka osigurava jednolične duljine polimernog lanca i raspodjelu molekularne mase, što dovodi do vrhunskih performansi proizvoda.U farmaceutskoj sintezi jamči dosljednu kemijsku čistoću i potencijal za usklađenost s propisima i učinkovitost proizvoda.Raspodjela vremena prebivališta pojednostavljuje kinetičko modeliranje i povećanje povećanja, omogućujući točnu simulaciju reakcijskog ponašanja na industrijskoj skali.Ova predvidljivost povećava kontrolu i optimizaciju procesa, što dovodi do povećane produktivnosti i troškovne učinkovitosti.

Visoka učinkovitost pretvorbe

Reaktori protoka utikača poznati su po visokoj učinkovitosti pretvorbe po jedinici volumena, što je superiornije u odnosu na kontinuiranu reaktoru miješanja (CSTRS).U PFR -u se reaktanti kontinuirano konzumiraju dok se kreću kroz reaktor, nakon linearnog i progresivnog reakcijskog puta.Ova sekvencijalna potrošnja minimizira koncentraciju nereagiranih vrsta u bilo kojoj točki duž duljine reaktora, što rezultira višim ukupnim stopama pretvorbe.Nepostojanje leđa miješanja omogućava da se reaktanti izlože optimalnim reakcijskim uvjetima tijekom njihovog putovanja, maksimizirajući brzinu reakcije i minimizirajući stvaranje neželjenih nusproizvoda.To je korisno za brze ili vrlo egzotermne reakcije koje zahtijevaju brzo iscrpljivanje reaktanta za održavanje sigurnosti i integriteta proizvoda.

U takvim slučajevima dizajn protoka čepa olakšava učinkovito upravljanje toplinom sprečavajući lokalizirane temperaturne šiljke koji bi mogli dovesti do toplinskog otpada ili degradacije proizvoda.Visoka učinkovitost pretvorbe PFR -a smanjuje potreban volumen reaktora, što dovodi do manjih otisaka opreme i nižih kapitalnih troškova.Ova učinkovitost također znači smanjene operativne troškove, jer je za postizanje željenog prinosa proizvoda potrebno manje energije i manje sirovina.To PFR-ove čini privlačnim za velike industrijske primjene, kao što su petrokemijska obrada, skupna kemijska proizvodnja i sustavi za obradu okoliša.

Rad u stabilnom stanju

Reaktori protoka čepa djeluju u stalnim uvjetima, održavajući konzistentne brzine protoka, profile koncentracije i raspodjelu temperature u cijelom reaktoru.U stabilnom stanju stope priljeva i odljeva su konstantne, osiguravajući kontinuirani i neprekinuti proizvodni proces.Ova je stabilnost dobra za održavanje ujednačene kvalitete proizvoda, što je važno u industrijama poput petrokemijskog rafiniranja, proizvodnje polimera i kemijske sinteze velikih razmjera.Stabilna priroda PFR-a pojednostavljuje kontrolu i automatizaciju procesa jer operativni parametri sustava s vremenom ostaju konstantni.

Ova predvidljivost povećava skalabilnost i pouzdanost procesa, smanjujući složenost praćenja i prilagođavanje reakcijskih uvjeta.Nadalje, rad ustaljenog stanja minimizira fluktuacije u sastavu proizvoda, osiguravajući konzistentnu kemijsku čistoću i kvalitetu za proizvode visoke vrijednosti poput farmaceutskih proizvoda i specijalnih kemikalija.Rad ustaljenog stanja također olakšava energetsku učinkovitost i optimizaciju procesa, jer konstantni radni uvjeti omogućuju preciznu kontrolu procesa toplinske i mase.Zbog toga je PFR -ovi prikladni za primjene koje zahtijevaju strogu kontrolu nad reakcijskom kinetikom i selektivnošću proizvoda, što je dodatno pridonijelo uštedi troškova i održivosti u kemijskoj proizvodnji.

Učinkovit prijenos topline

Reaktori protoka utikača dizajnirani su tako da podržavaju učinkovit prijenos topline i upravljanje temperaturama u egzotermičkim ili endotermičkim reakcijama.Dosljedni uzorak protoka sprječava miješanje unatrag, omogućavajući precizno kontrolu temperature duž duljine reaktora.To omogućava implementaciju kontroliranih gradijenata temperature ili uporabu izmjenjivača topline za optimizaciju toplinskog upravljanja.Učinkovit prijenos topline ne samo da poboljšava energetsku učinkovitost, već također povećava selektivnost proizvoda, čineći PFR idealnim za reakcije osjetljive na temperaturu, poput onih u finoj kemijskoj sintezi ili katalitičkim procesima.U vrlo egzotermnim reakcijama, PFR -ovi pomažu učinkovito raspršiti toplinu, sprječavajući toplinsko otpadanje i osiguravajući siguran rad.Suprotno tome, u endotermičkim reakcijama olakšavaju učinkovitu toplinsku opskrbu kako bi se održale brzine reakcije i učinkovitost pretvorbe.

Svestranost u fazama

PFR su svestrani i mogu primiti plinsku fazu, tekuću fazu i heterogene reakcije, uključujući one koji uključuju katalizatore.Ova prilagodljivost omogućuje im da se koriste u širokom rasponu kemijskih procesa, poput oksidacije plinske faze, polimerizacije tekuće faze i katalitičke hidrogenacije.Dizajn protoka utikača maksimizira kontakt reaktantnog katalizatora, povećavajući brzinu reakcije i učinkovitost katalizatora za industrijske primjene u petrokemijskoj obradi, proizvodnji polimera i katalizi okoliša.

Shema reaktora protoka čepa

Reaktor protoka čepa (PFR) dizajniran je tako da je učinkovit i koristan u kemijskoj obradi.Obično izgleda kao duga, uska cijev ili cijev, koja dopušta da kemikalije neprestano teče s jednog na drugi.Unutar cijevi nema alata za miješanje, poput miješalica.Zbog toga se kemikalije kreću glatko, poput klipa, bez miješanja zajedno.Ovaj stalni protok pomaže da se reakcije događaju ravnomjerno i omogućava dobru kontrolu nad koliko se brzo pojave.Zbog toga su PFR -ovi vrlo korisni u kemijskim tvornicama i industrijama.

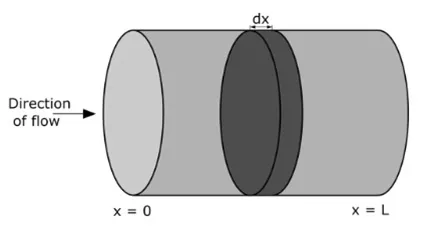

Slika 3. Shema reaktora protoka utikača

Dijagram prikazuje reaktor protoka čepa (PFR), vrstu kemijskog reaktora dizajniranog za kontinuiranu kemijsku obradu.U ovom postavljanju reaktanti ulaze na ulaz (x = 0) i neprestano se kreću kroz cilindričnu cijev prema izlazu (x = L).Protok unutar reaktora je pojednostavljen, održavajući konzistentni profil brzine gdje svaki element tekućine putuje paralelno s osi reaktora bez ikakvog miješanja.Ovaj aranžman omogućuje reaktantima da se postupno pretvaraju u proizvode dok napreduju duž duljine reaktora.Osjenčani segment označen kao 𝑑𝑥 predstavlja sitni element volumena unutar reaktora.Ova diferencijalna kriška potrebna je za modeliranje kemijskih reakcija koje se događaju unutar PFR -a, jer pomaže u procjeni promjena brzine reakcije i koncentracije kako reaktanti napreduju.

Nepostojanje radijalnog miješanja čuva stanje protoka čepa, osiguravajući da svaki element tekućine održava svoj identitet i sastav tijekom svog putovanja.Kao rezultat, koncentracija i brzina reakcije variraju duž duljine reaktora, ali ostaju ujednačene u bilo kojem presjeku.Ova karakteristika protoka utikača čini PFR -ove prikladnim za kemijske procese koji zahtijevaju preciznu kontrolu nad vremenom reakcije i stvaranjem proizvoda.Budući da svi fluidni elementi imaju isto vrijeme boravka, reaktor pruža dosljednu kvalitetu proizvoda i učinkovitu pretvorbu reaktanata.Zbog ovih prednosti, PFR se široko koriste u kemijskoj proizvodnji, uključujući primjene kao što su polimerizacija, reakcije plinske faze i katalitički procesi.

Načelo rada reaktora protoka utikača

Reaktor protoka utikača (PFR) djeluje na jedinstvenom uzorku protoka koji reakcijske uvjete održava konzistentnim u cijeloj svojoj duljini.Ovaj dizajn omogućava preciznu kontrolu nad vremenom, temperaturom i tlakom boravka, što PFRS čini visoko učinkovitim za kemijske procese koji zahtijevaju točno upravljanje reakcijama.Ovaj odjeljak istražuje detaljna operativna načela PFRS -a i njihovu važnost u industrijskoj kemijskoj obradi.

Kontinuirani i ujednačeni pokret

U reaktoru protoka utikača (PFR), tekućine se neprestano i ravnomjerno kreću duž cilindrične cijevi ili cijevi, stvarajući visoko organizirani uzorak protoka.Reaktanti se uvode na jednom kraju reaktora i neprestano teče kroz drugi kraj, gdje izlaze kao proizvodi.Ovaj dizajn osigurava besprijekorno napredovanje od ulaza do izlaza bez ikakvog prekida u kretanju tekućine.Arhitektura reaktora održava dosljedan smjer protoka, strogo sprječavajući bilo kakvo miješanje ili recirkulaciju.Ovo jednosmjerno kretanje važno je za očuvanje kemijskog integriteta reaktanata i proizvoda dok putuju kroz reaktor.Ključna karakteristika ovog uzorka protoka je da svaki mali segment ili čep tekućine zadržava svoj jedinstveni kemijski identitet dok se kreće kroz reaktor.Ovi čepovi se ne miješaju međusobno bočno, osiguravajući da sastav unutar svakog čepa ostaje konstantan tijekom svog putovanja.

Ova izolacija segmenata tekućine čuva gradijente koncentracije za učinkovite kemijske reakcije.Nepostojanje radijalnog miješanja također dovodi do predvidljivijeg reakcijskog profila, što omogućava precizno modeliranje i optimizaciju kemijskih procesa.Pojednostavljeni uzorak protoka unutar PFR -a minimizira turbulenciju i kaotično kretanje, što pomaže u održavanju integriteta reaktantnih tokova.Ovaj uredni protok podržava visoku učinkovitost pretvorbe jer reaktanti dosljedno doživljavaju iste reakcijske uvjete kao što prolaze kroz reaktor.Nepostojanje leđa mišenja osigurava da je vrijeme boravka svakog čepa identično, što dovodi do ujednačenog izlaganja temperaturi i tlaku.Ova ujednačenost povećava brzinu reakcije i poboljšava selektivnost proizvoda, što rezultira kontroliranijim i učinkovitijim kemijskim procesom.Zbog precizne kontrole nad obrascima protoka i uvjeta reakcije, PFR -ovi su prikladni za reakcije koje zahtijevaju konzistentno okruženje za postizanje visokih prinosa i selektivnosti.

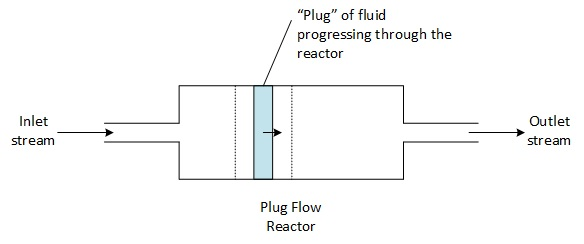

Slika 4. Reaktor protoka utikača (PFR) Kontinuirani protok i progresija reakcije

Sposobnost reaktora da održava rad u stalnom stanju s minimalnim fluktuacijama koncentracije ili temperature čini ga idealnim izborom za kemijsku i farmaceutsku industriju.U tim je sektorima važan održavanje dosljednosti i kvalitete proizvoda, a predvidljiva performanse PFR -a učinkovito podržava ove zahtjeve. Skalabilnost PFR -a dodatno povećava njihovu korisnost u industrijskim primjenama.Njihov modularni dizajn omogućava lako podešavanje duljine i promjera reaktora kako bi se prilagodili različitim proizvodnim kapacitetima.Ova fleksibilnost, u kombinaciji s njihovim učinkovitim karakteristikama protoka, čini PFR-ove preferiranom opcijom za kontinuiranu obradu velikih razmjera.Kao rezultat toga, oni se široko koriste u procesima kao što su polimerizacija, hidrogenacija i katalitičke reakcije, gdje je održavanje kontroliranog reakcijskog okruženja potrebno za kvalitetu proizvoda i učinkovitost procesa.

Prednosti u kemijskim transformacijama

Reaktori protoka utikača (PFR) nude nekoliko prednosti za kemijske transformacije.Omogućuju preciznu kontrolu reakcija održavanjem stalnog protoka i sprečavanjem povratnog miješanja, osiguravajući da svaki utikač reaktanata doživljava konzistentne reakcijske uvjete.To povećava učinkovitost i minimizira nusproizvode, što je važno za osjetljive reakcije poput oksidacije alkohola ili proizvodnje pigmenta.PFR -ovi također isporučuju visoku čistoću i dosljednost proizvoda jer svi reaktanti prolaze isto vrijeme i uvjete reakcije.Sprječavajući miješanje leđa, oni poboljšavaju selektivnost i smanjuju neželjene nuspojave, čineći ih idealnim za složene kemijske procese.Uz to, PFR-ovi podržavaju kontinuiranu proizvodnju, minimiziraju stanke i smanjuju troškove, što povećava učinkovitost u proizvodnji velikih razmjera.Njihova skalabilnost i fleksibilnost omogućuju jednostavno podešavanje brzine protoka i dimenzija reaktora, osiguravajući konzistentne rezultate od pilot-skale do proizvodnje u punoj mjeri.Ove prednosti čine PFR -ove preferiranim izborom za kontrolirane kemijske transformacije u industrijama koje zahtijevaju visoku preciznost i učinkovitost.

Ujednačen protok i napredovanje reakcije

Reaktori protoka utikača (PFR) dizajnirani su za održavanje ujednačenog protoka, osiguravajući da sve reaktantne čestice putuju kroz reaktor istom brzinom.Ova ujednačenost jamči da svaki infinitemalni čep tekućine, koji sadrži molekule reaktanata, identična vremena boravka dok se kreće s ulaznog u izlaz.Kao rezultat, svaka molekula koja ulazi u reaktor izložena je konzistentnim reakcijskim uvjetima, uključujući temperaturu, tlak i gradijente koncentracije, jer napreduje kroz reakcijski put.Ovaj jednolični uzorak protoka minimizira varijacije u brzini reakcija, što dovodi do predvidljivih i kontroliranih kemijskih transformacija.A budući da ne postoji bočno miješanje unutar svakog čepa, profil koncentracije ostaje oštro definiran duž duljine reaktora, omogućavajući preciznu kontrolu nad reakcijskom kinetikom i stopom pretvorbe.Ova karakteristika čini PFR -ove povoljnim za provođenje reakcija koje zahtijevaju strogo upravljanje vremenom boravka kako bi se postigli optimalni prinosi.

Uzorak protoka utikača u PFR-u učinkovito eliminira miješanje leđa ili recirkulaciju reaktanata, što je uobičajeno pitanje u drugim vrstama reaktora, kao što su kontinuirani reaktori s miješanim tenkovima (CSTR).Sprječavajući bilo kakvu interakciju između reaktanata u različitim fazama pretvorbe, PFR -ovi povećavaju učinkovitost reakcije i osiguravaju ujednačeni sastav proizvoda.Ovaj nedostatak miješanja leđa također minimizira stvaranje neželjenih nusproizvoda, jer reaktanti ne mogu prerano komunicirati s naprednijim reakcijskim intermedijarima ili konačnim proizvodima.Rezultirajuće jednolično reakcijsko okruženje korisno je za složene kemijske sustave za selektivnost i čistoću proizvoda.Slijedom toga, PFR-ovi se široko koriste u industrijama koje zahtijevaju visoko preciznu kemijsku sintezu, poput farmaceutskih i specijalnih kemikalija.Njihova sposobnost održavanja konzistentnih reakcijskih uvjeta uz izbjegavanje unakrsne kontaminacije između faza reakcije pokazuje njihovu važnost u modernim procesima kemijskog inženjerstva.

Optimizacija reakcijske kinetike

U reaktoru protoka čepa (PFR), vrijeme koje svaka skupina molekula reaktanata troši unutar reaktora je dosljedno, što je vrlo važno za postizanje najboljih brzina reakcije i visoku učinkovitost pretvorbe.U PFR -u, reaktanti ulaze kao zasebni čepovi koji se kreću kroz reaktor istom brzinom, što znači da svaki čep doživljava iste uvjete, kao što su temperatura i tlak, kao što prolazi kroz.Ova ravnomjerna izloženost omogućava preciznu kontrolu nad koliko daleko reakcija i koji proizvodi se izrađuju.Budući da svaki čep dobiva isti tretman, šanse za neželjene nuspojave ili varijacije u kvaliteti proizvoda uvelike su smanjene.To čini PFR -ove korisne za reakcije koje su osjetljive na promjene temperature, tlaka ili vremena.Davanjem stalnog i predvidljivog okruženja, PFR -ovi pomažu u postizanju konzistentnih i pouzdanih rezultata reakcije, što dovodi do optimiziranih brzina reakcije.

PFR -ovi također sprječavaju miješanje reaktanata duž puta protoka, što pomaže u učinkovitijem kontroliranju reakcije.Za razliku od kontinuiranih reaktora s miješanjem (CSTR), gdje se reaktanti kontinuirano miješaju, PFR -ovi održavaju stalni protok gdje se reaktanti kreću naprijed bez miješanja s utikačima iza ili ispred njih.To osigurava da se reaktanti postupno pretvaraju u proizvode dok se kreću kroz reaktor, što pomaže izbjeći prekomjerno reagiranje ili nedovoljnu reakciju.Ova precizna kontrola tijekom vremena reakcije i koncentracije poboljšava selektivnost za željeni proizvod, što rezultira većim prinosima i boljom ukupnom učinkovitošću.Ova razina kontrole važna je za složene reakcije koje proizvode intermedijarne vrste, jer omogućava pažljivo upravljanje tim intermedijarima kako bi se izbjegle neželjene nuspojave.Zbog toga se PFR -ovi široko koriste u industrijama u kojima su potrebna visoka selektivnost, produktivnost i konzistentna kvaliteta proizvoda.

Ujednačeni profili temperature i tlaka

Uzorak stalnog protoka karakterističan za reaktore protoka utikača (PFR) osigurava jednolične profile temperature i tlaka u cijeloj dužini reaktora.Ova ujednačenost je dobra u sprječavanju lokaliziranih vrućih točaka ili hladnih zona koje bi moglo negativno utjecati na brzinu reakcije i kvalitetu proizvoda.U kemijskim procesima, temperaturne varijacije mogu dovesti do neravnomjerne brzine reakcije, što uzrokuje stvaranje nepoželjnih nusproizvoda ili nedosljednih prinosa proizvoda.Održavanjem konzistentnog temperaturnog profila, PFR -ovi omogućuju precizniju kontrolu nad reakcijskom kinetikom, osiguravajući da kemijske reakcije nastave s predviđenom brzinom.Ova je kontrola korisna za vrlo egzotermne ili endotermne reakcije, gdje čak i manja temperaturna fluktuacija mogu dovesti do otječenih reakcija ili nepotpunih pretvorbi.Ujednačena raspodjela temperature doprinosi poboljšanoj sigurnosti, konzistenciji proizvoda i ukupnoj pouzdanosti procesa.

Osim temperaturne ujednačenosti, uzorak stalnog protoka u PFRS -u osigurava i konzistentne profile tlaka duž duljine reaktora.Stabilno tlačno okruženje pomaže u održavanju željenih brzina protoka i koncentracije reaktanata za postizanje optimalne učinkovitosti pretvorbe.Ova konzistencija povećava učinkovitost topline i mase, omogućavajući reaktantima da ravnomjerno djeluju s katalizatorom ili reakcijskim medijem.Poboljšani prijenos mase minimizira gradijente koncentracije, što u suprotnom može ograničiti brzinu reakcije i nižu učinkovitost pretvorbe.Ujednačeni tlačni i temperaturni profili smanjuju mehanički stres na zidovima reaktora, produžujući vijek trajanja opreme i smanjujući troškove održavanja.Sve u svemu, sposobnost PFR -a za održavanje stalne temperature i uvjeta tlaka maksimizira učinkovitost reakcije i kvalitetu proizvoda, istovremeno osiguravajući siguran i pouzdan rad.

Kontrola nad reakcijskom selektivnošću

Reaktori protoka utikača (PFR) pružaju prednosti u kontroliranju reakcijske selektivnosti zbog njihovog konzistentnog uzorka protoka i odsutnosti leđa.U PFR -u, reaktanti se kreću kroz reaktor kao čep, održavajući svoje relativne položaje kroz duljinu reaktora.Ovaj jednosmjerni uzorak protoka omogućava predvidivo napredovanje kemijske reakcije, jer se reaktanti neprestano troše duž duljine reaktora.Kako su reaktanti iscrpljeni, prirodno se uspostavlja gradijent koncentracije, koji kontinuirano pokreće reakciju prema naprijed.Ovaj gradijent osigurava da su reaktanti izloženi optimalnim reakcijskim uvjetima u svakoj točki duž reaktora, promičući učinkovite stope pretvorbe.Uredni protok minimizira vjerojatnost preuranjenog miješanja reaktanata i proizvoda, očuvajući namjeravani reakcijski put i povećavajući selektivnost.Nepostojanje miješanja leđima ne samo da doprinosi boljoj kontroli nad reakcijskim okruženjem, već također pomaže u održavanju oštrijeg prijelaza između zona bogatog reaktanata i proizvoda, optimizirajući ukupnu učinkovitost reakcije.

Ova karakteristika protoka povoljna je za reakcije koje slijede kinetiku prvog reda ili višeg reda, gdje na brzinu reakcije izravno utječu koncentracije reaktanata.U takvim slučajevima, gradijent koncentracije duž duljine reaktora osigurava da je brzina reakcije dosljedno visoka tamo gdje su koncentracije reaktanata najveće, sužavajući se jer su reaktanti iscrpljeni.Nedostatak radijalnog miješanja u PFRS jamči da su sve molekule reaktanata ujednačeno izložene katalizatoru ili reakcijskim uvjetima, sprječavajući lokalizirane varijacije koje bi mogle dovesti do nuspojava ili stvaranja neželjenih nusproizvoda.Ova ujednačena izloženost povećava selektivnost prema željenom proizvodu, jer smanjuje šanse za konkurentske reakcije koje se javljaju u različitim uvjetima koncentracije.Održavanjem kontroliranog okruženja i sprečavanjem odstupanja u koncentracijama reaktanata, PFR -ovi nude vrhunsku kontrolu nad reakcijskim putovima, maksimizirajući prinos i čistoću proizvoda.

Usporedba s kontinuiranim reaktorom spremnika (CSTR)

Odabir između kontinuiranog reaktora spremnika (CSTR) i reaktora protoka čepa (PFR) ovisi o specifičnim potrebama kemijskog procesa.Ove dvije vrste reaktora imaju različite operativne principe i prikladni su za različite reakcijske kinetike.Razumijevanje njihovih razlika pomaže u odabiru najučinkovitijeg reaktora za određenu aplikaciju.

Idealno miješanje nasuprot segmentiranom dinamici protoka

CSTR -ovi (kontinuirani reaktori za miješanje) dizajnirani su za postizanje i održavanje idealnih uvjeta miješanja, osiguravajući da koncentracija, temperatura i tlak ostaju ujednačeni u cijelom volumenu reaktora.To znači da su svi reaktanti koji ulaze u sustav trenutačno i potpuno pomiješaju sa sadržajem već unutra, što dovodi do homogene smjese u svakom trenutku.Zbog ove dobro miješane prirode, izlazni tok koji napušta reaktor ima identičan sastav unutarnje reakcijske smjese, osiguravajući rad stabilnog stanja.Ova karakteristika korisna je za reakcije koje zahtijevaju stabilne radne uvjete, jer omogućava preciznu kontrolu nad reakcijskim parametrima.Dobro miješano okruženje pojednostavljuje kinetičko modeliranje jer brzine reakcije ostaju dosljedne u reaktoru.Ova predvidljivost je povoljna za egzotermne reakcije koje predstavljaju rizik od toplinskog otpada, jer učinkovito rasipanje topline u cijelom reaktoru minimizira vjerojatnost lokaliziranih vrućih točaka.Kao rezultat toga, CSTR se obično koriste u velikim industrijskim primjenama, gdje je održavanje kontroliranog i ujednačenog reakcijskog okruženja potrebno i za sigurnost i za učinkovitost.

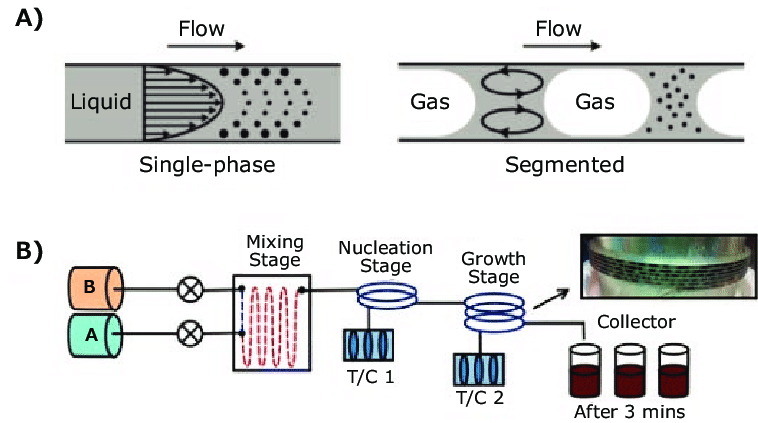

Slika 5. Usporedba idealnog miješanja u odnosu na segmentirani protok u reaktorima

Suprotno tome, PFR (reaktori protoka utikača) djeluju pod segmentiranim režimom protoka ili utikača, gdje se pojedini elementi ili utikači fluida kreću uzastopno kroz reaktor bez miješanja bočno jedni s drugima.Ovaj obrazac protoka uspostavlja gradijent koncentracije duž duljine reaktora, što znači da su koncentracije reaktanata najveće na ulazu i postupno se smanjuju jer se konzumiraju u reakciji, dok se koncentracije proizvoda povećavaju prema izlazu.Budući da svaki čep zadržava svoj izrazit kemijski sastav tijekom svog putovanja, reakcija napreduje na kontroliran i predvidljiv način duž aksijalnog smjera reaktora.Za razliku od CSTR -a, koji pretpostavljaju trenutno miješanje, PFR -ovi omogućuju postupnu transformaciju reaktanata u proizvode, oponašajući ponašanje šarživih reaktora, ali na kontinuiranoj osnovi.Ovo je ponašanje protoka korisno u reakcijama gdje je potrebno minimiziranje miješanja leđa kako bi se postigla visoka učinkovitost pretvorbe.Nepostojanje potpunog miješanja osigurava da reaktanti troše definiranu količinu vremena u reaktoru, omogućujući dizajniranje reaktora s optimiziranim vremenima boravka za specifične reakcije.

Karakteristike segmentiranih protoka PFR -a nude prednosti za reakcije koje zahtijevaju preciznu kontrolu nad reakcijskom kinetikom i selektivnošću proizvoda.Sprječavajući razrjeđivanje intermedijarnih vrsta miješanjem, PFR-ovi omogućuju bolju manipulaciju reakcijskim putovima za optimiziranje selektivnosti i minimiziranje stvaranja neželjenih nusproizvoda.To je važno u industrijama kao što su petrokemikalija i lijekovi, gdje je čistoća konačnog proizvoda ključna briga.Sposobnost održavanja različitih kemijskih sastava unutar svakog utikača omogućava učinkovitiju upotrebu katalizatora, jer reaktanti nailaze na optimalne uvjete tijekom njihovog napredovanja.Iako CSTR-ovi pružaju prednost rada stabilnog stanja i jednostavne kontrole, PFR-ovi su prikladniji za scenarije gdje su maksimiziranje pretvorbe i održavanje stroge kinetičke kontrole prioriteti.Izbor između CSTR -a i PFR -a ovisi o specifičnim zahtjevima reakcije, uključujući čimbenike kao što su željeni prinos proizvoda, upravljanje toplinom i ograničenja vremena reakcije.

Konceptualne i operativne razlike

Dinamika protoka u reaktoru protoka utikača (PFR) može se konceptualno shvatiti kao niz izuzetno tankih, savršeno miješanih kontinuiranih reaktora za miješanje (CSTR) raspoređenih uzastopno duž duljine reaktora.Svaki od ovih minijaturnih CSTR -a osigurava potpuno miješanje u radijalnom smjeru uz održavanje strogog razdvajanja u aksijalnom smjeru, što znači da nema unatrag miješanja između različitih segmenata.Ova jedinstvena karakteristika omogućava uspostavljanje kontinuiranog i postupnog gradijenta koncentracije, gdje se koncentracije reaktanata neprestano smanjuju dok se koncentracija proizvoda povećava kako reakcija napreduje od ulaznog u izlaz.Zbog ovog dizajna, PFR-ovi učinkovito pokreću kemijske reakcije prema naprijed s većom učinkovitošću, osiguravajući da reaktanti prođu kontroliranu transformaciju u proizvode bez rizika od napretka reakcije u miješanju leđa.Ovaj segmentirani model protoka vrlo je koristan za precizno simulaciju složene reakcijske kinetike, jer omogućava predviđanje brzine reakcije i optimizaciju dimenzija reaktora na temelju vremenske evolucije reaktanata i proizvoda.Sposobnost preciznog upravljanja reakcijskim uvjetima duž duljine reaktora čini PFR -ove korisnim za procese koji zahtijevaju specifične reakcijske sekvence, poput onih koji uključuju više reakcijskih koraka ili intermedijara koji trebaju precizno izlaganje reaktantima prije prelaska na sljedeću fazu.

S druge strane, funkcioniraju kontinuirano miješanje reaktora spremnika (CSTRS) pod načelom potpunog i ujednačenog miješanja u čitavom volumenu reaktora, osiguravajući da su sve molekule reaktanata ravnomjerno raspoređene i izložene identičnim reakcijskim uvjetima.Međutim, ovo potpuno miješanje rezultira širokim raspodjelom vremena boravka, što znači da sve molekule reaktanata ne provode isto količinu vremena unutar reaktora.Neke molekule mogu izlaziti iz sustava prerano, prije nego što podvrgnu potpunu reakciju, dok druge mogu ostati u reaktoru dulje vrijeme, što potencijalno dovodi do prekomjerne reakcije ili neželjenih nuspojava.Ova varijabilnost u vremenu boravka može izravno utjecati na dosljednost i kvalitetu konačnog proizvoda, što CSTR čini manje idealnim za reakcije koje zahtijevaju preciznu kontrolu vremena boravka ili visoku učinkovitost pretvorbe.U industrijskim primjenama u kojima su potrebni reakcijska ujednačenost i rad u ustaljenom stanju, CSTR-ovi ostaju popularan izbor zbog lakoće rada i sposobnosti rukovanja kontinuiranom proizvodnjom velikih razmjera.Međutim, za visoko selektivne reakcije ili one koji uključuju višestruke reakcijske korake, PFR-ovi često pružaju vrhunske performanse osiguravajući da reaktanti slijede dobro definiran i predvidljivi reakcijski put bez nepredvidivosti povezane s širokim raspodjelom vremena boravka u CSTR-ovima.

Kinetička kontrola i učinkovitost

Kontinuirani miješani rezervoar (CSTR) pružaju dobro miješano i stabilno reakcijsko okruženje, što ih čini povoljnim za kemijske procese koji uključuju sporu reakcijsku kinetiku ili zahtijevaju preciznu toplinsku regulaciju.Budući da koncentracije reaktanata ostaju konstantne u cijelom reaktoru zbog kontinuiranog miješanja, brzine reakcije mogu se održavati na stalnim razinama, osiguravajući predvidljive performanse.Ovo je korisno za reakcije gdje je održavanje ujednačenog profila koncentracije potrebno za održavanje napretka reakcije, kao i za reakcije ograničene u ravnoteži gdje je konstantno nadopunjavanje reaktanata korisno.Kontinuirana agitacija u CSTR olakšava učinkovitu raspodjelu topline, sprječavajući lokalizirane temperaturne varijacije koje bi u protivnom mogle dovesti do nestabilnosti reakcije ili neželjenih bočnih reakcija.Održavanjem ujednačenih toplinskih uvjeta, CSTR -ovi minimiziraju rizike povezane s egzotermnim reakcijama, poput iznenadnih temperaturnih šiljaka koji bi mogli ugroziti sigurnost ili kvalitetu proizvoda.Ova sposobnost regulacije temperature i koncentracije s visokom preciznošću čini CSTR-ove preferiranim izborom za industrijske procese velikih razmjera za osiguranje ujednačenosti proizvoda, minimiziranje bočnih reakcija i održavanje operativne sigurnosti.

Suprotno tome, reaktori protoka utikača (PFR) nude posebnu prednost kada je u pitanju kinetička kontrola i učinkovitost reakcije za procese koji zahtijevaju visoku selektivnost i predvidljive stope pretvorbe.Jednosmjerni protok reaktanata putem PFR-a osigurava da svaka molekula slijedi dobro definirani put kroz reaktor, doživljavajući dosljedno vrijeme boravka bez miješanja leđa ili preranog razrjeđivanja.Ovo kontrolirano napredovanje reaktanata omogućava preciznu manipulaciju reakcijskim uvjetima, što je važno za brze, nepovratne reakcije gdje reaktanti moraju proći potpunu transformaciju prije izlaska iz reaktora.Nepostojanje miješanja leđa također omogućava bolju kontrolu nad intermedijarnim vrstama, osiguravajući da se svaka faza reakcije dogodi u optimalnim uvjetima kako bi se maksimizirala selektivnost.Održavanjem stalnog gradijenta koncentracije i omogućavanjem učinkovitog napredovanja reakcije, PFR -ovi pružaju vrhunske performanse za procese koji zahtijevaju visoku učinkovitost pretvorbe, što ih čini preferiranim izborom za aplikacije gdje je maksimiziranje prinosa i čistoće proizvoda glavni prioritet.

Industrijska primjena i prikladnost

Kontinuirani miješani rezervoar (CSTR) široko se koriste u industrijskim procesima za kontinuirano miješanje i održavanje ujednačenih reakcijskih uvjeta.Jedna od najčešćih primjena CSTR -a je u procesima fermentacije, gdje mikroorganizmi ili enzimi zahtijevaju dosljedno okruženje za održavanje optimalne metaboličke aktivnosti.Stalna uznemirenost osigurava da se hranjivi tvari, kisik i drugi reaktanti ravnomjerno raspoređuju u cijelom sustavu, sprječavajući lokalizirano iscrpljivanje koje bi moglo ometati rast mikroba ili enzimsku učinkovitost.CSTR su vrlo učinkoviti za rukovanje visoko viskoznim tekućinama, poput onih koje se susreću u reakcijama polimerizacije, gdje je održavanje ujednačene agitacije potrebno za postizanje konzistentne raspodjele molekularne mase i spriječiti lokalizirano stvaranje gela.Njihova sposobnost pružanja precizne kontrole temperature još je jedan ključni čimbenik u njihovoj industrijskoj korisnosti, za egzotermne reakcije koje zahtijevaju učinkovito rasipanje topline kako bi se spriječilo toplinsko otpadanje.Homogeni uvjeti unutar CSTR-a čine ga idealnim izborom za reakcije tekuće faze, kada su kvaliteta proizvoda i stabilnost procesa važni.Industrije koje se oslanjaju na CSTR uključuju lijekove, fine kemikalije, pročišćavanje otpadnih voda i proizvodnju hrane i pića, gdje dosljednost u reakcijskim uvjetima izravno utječe na performanse proizvoda i usklađenost s regulacijom.

S druge strane, reaktori protoka utikača (PFR) su preferirani izbor za procese koji zahtijevaju visoke stope pretvorbe, precizna kontrola nad reakcijskom kinetikom i minimalno miješanje leđa.Njihov dizajn čini ih dobro za reakcije plinske faze, poput onih koje se koriste u proizvodnji amonijaka, metanola i vodika, gdje je održavanje gradijenta kontrolirane koncentracije izvrsno za optimizaciju prinosa.PFR -ovi također igraju ulogu u katalitičkom pucanju, što je ključni proces u naftnoj industriji koji se koristio za razgradnju velikih molekula ugljikovodika na vrijednije proizvode poput benzina i dizela.Jednosmjerni uzorak protoka PFR -a podržava visoku učinkovitost reakcije osiguravajući da reaktanti prođu predvidivu transformaciju, minimizirajući bočne reakcije i poboljšava selektivnost.PFR-ovi se mogu dizajnirati kao reaktori s pakiranim slojem, gdje čvrsti katalizatori ili strukturirani materijali za pakiranje pojačavaju masu i prijenos topline, što ih čini idealnim za katalitičke i heterogene reakcije.Ova prilagodljivost omogućava da se PFR -ovi koriste u širokom rasponu procesa kemijske proizvodnje, uključujući oksidacijske reakcije, sintezu polimera i specijalnu proizvodnju kemikalije.Njihova sposobnost postizanja visoke učinkovitosti pretvorbe s preciznom kinetičkom kontrolom čini ih jezgrom velikih industrijskih primjena, posebno u petrokemijskom, polimernom i specijalnom kemijskom sektoru.

Derivacija jednadžbe reaktora protoka čepa

Izvedba jednadžbe protoka utikača (PFR) važna je za razumijevanje kako PFR -ovi učinkovito kontroliraju kemijske reakcije preciznim upravljanjem reakcijske kinetike, temperature i tlaka.Ovaj raščlanjivanje objašnjava osnovne načela i matematičke korake koji su uključeni u formuliranje PFR jednadžbe, pružajući uvid u to kako ti reaktori postižu visoke stope konverzije i selektivnost.

PFR djeluje na principu kontinuiranog i ujednačenog protoka.Reaktanti ulaze na jedan kraj i kreću se kroz reaktor na utikač, neprestano napredujući prema utičnici bez miješanja leđa ili radijalne disperzije.Ovaj je uzorak protoka sličan klipu koji se kreće kroz cilindar, gdje svaki segment tekućine zadržava svoj kemijski identitet i napreduje istom brzinom.Ovaj ujednačeni pokret osigurava da svaki segment reaktanta doživljava isto vrijeme boravka, održavajući dosljedne reakcijske uvjete.Ova konzistentnost je dobra za preciznu kinetičku kontrolu, što čini PFR -ove učinkovite za složene reakcije koje zahtijevaju točno vrijeme vremena i upravljanja koncentracijom.

Rad PFR -a oslanja se na primjenu mase i toplinske ravnoteže unutar diferencijalnog volumena reaktora.Analizirajući malu krišku tekućine dok se kreće kroz reaktor, moguće je modelirati kemijsku kinetiku i precizno predvidjeti distribuciju proizvoda.U idealnom PFR-u, nepostojanje leđa miješanja i radijalne disperzije održava svaki segment tekućine izrazito, čuvajući njegovu kemijsku povijest.Ovaj jednosmjerni uzorak protoka stvara gradijent koncentracije duž duljine reaktora, koncentracije reaktanata smanjuju se dok se koncentracije proizvoda povećavaju.Ovaj gradijent učinkovito pokreće kemijsku reakciju naprijed.Masovna ravnoteža koristi se za praćenje potrošnje reaktanata i stvaranja proizvoda, dok toplinski ravnoteža predstavlja temperaturne promjene koje utječu na brzinu reakcije.Radi jednostavnosti, izvedba često pretpostavlja izotermalne uvjete, usredotočujući se na masovnu ravnotežu i kinetiku reakcije bez složenosti temperaturnih varijacija.

PFR jednadžba izvedena je iz ravnoteže mase na diferencijalnom volumenu reaktora.U izotermalnim uvjetima, promjena koncentracije reaktanata duž duljine reaktora uravnotežena je brzinom reakcije.Diferencijalni oblik jednadžbe mase je:

Gdje:

𝐶𝑖 = Koncentracija reaktanata 𝑖 na položaju 𝑥

𝑥 = Položaj duž duljine reaktora

𝑟 = Brzina reakcije, što ovisi o koncentracijama reaktanata i kinetici

𝑢 = Konstantna brzina tekućine

Ova jednadžba pokazuje da je promjena koncentracije reaktanata izravno povezana sa brzinom reakcije i brzinom tekućine koja se kreće kroz reaktor.Pruža precizan prikaz reakcijske kinetike unutar PFR -a.Da bi se riješila ova diferencijalna jednadžba, granični uvjeti postavljeni su na ulazu reaktora, gdje je poznata početna koncentracija svakog reaktanata:

Integracija se provodi iz ulaza (𝑥 = 0) u izlaz (𝑥 = 𝐿), gdje je 𝐿 ukupna duljina reaktora.Rješavanje jednadžbe kroz ovu duljinu daje profil koncentracije svakog reaktanata dok se kreće kroz reaktor.Ovaj profil koncentracije omogućava predviđanje koncentracije izlaza i ukupne performanse reaktora, pomažući u dizajnu reaktora koji postižu željeni prinos i selektivnost proizvoda.

Održavanjem konstantne brzine, reaktor osigurava da svi segmenti tekućine imaju isto vrijeme boravka za postizanje konzistentnih reakcijskih uvjeta.Srednje vrijeme boravka (𝜏), važan parametar dizajna i rada, izračunava se:

Ova vrijednost predstavlja prosječno vrijeme koje reaktant provodi u reaktoru.Dobro je za podešavanje performansi reaktora, posebno za brze reakcije ili osjetljivo na vrijeme izlaganja.Podešavanjem 𝜏 možete optimizirati stope konverzije i prinose proizvoda.

Nepovratna reakcija prvog reda u reaktoru protoka čepa

Nepovratna reakcija prvog reda u reaktoru protoka utikača (PFR) uključuje jedan dekompozicija reaktanta u proizvod bez ikakve povratne reakcije.Ova vrsta reakcije važna je u kemijskom inženjerstvu, jer modelira mnoge procese raspadanja i izomerizacije.U ovom se primjeru reaktant 𝐴 pretvara u proizvod 𝐵 nakon kinetike prvog reda.Ovaj odjeljak objašnjava kako dizajn PFR -a povećava učinkovitost i selektivnost reakcije.

U PFR -u je reakcija predstavljena kao:

𝐴 → 𝐵

To ukazuje da se reaktant 𝐴 nepovratno pretvara u proizvod 𝐵 u skladu s kinetikom prvog reda, što znači da je brzina reakcije izravno proporcionalna koncentraciji 𝐴.Ovaj se jednostavni model široko koristi u industrijskim kemijskim procesima kako bi se osigurala potpuna pretvorba 𝐴 u 𝐵 u pravim uvjetima.Kontinuirani, jednosmjerni protok PFR-a bez miješanja leđa pruža idealno okruženje za reakcije prvog reda.Svaki se utikač reaktanata kreće kroz reaktor konstantnom brzinom, održavajući svoj kemijski identitet i doživljavajući iste reakcijske uvjete.Ova dosljednost podržava visoku učinkovitost pretvorbe i preciznu kontrolu nad selektivnošću proizvoda.Upravna jednadžba za nepovratnu reakciju prvog reda u PFR-u izvedena je iz masovne ravnoteže na segmentu diferencijalnog reaktora.Izražava se kao:

Gdje:

𝐶𝐴 = Koncentracija reaktanata 𝐴 na položaju 𝑥

𝑥 = Položaj duž duljine reaktora

𝑘 = Konstanta brzine reakcije, što ukazuje na brzinu reakcije

𝑢 = Konstantna brzina tekućine kroz reaktor

Ova jednadžba pokazuje da brzina promjene koncentracije 𝐴 duž duljine reaktora ovisi o kinetici prvog reda, gdje negativni znak ukazuje na potrošnju 𝐴.Nepostojanje miješanja leđa u PFR-u osigurava da se svaki diferencijalni segment ponaša poput malog serijskog reaktora, pojednostavljujući matematičko modeliranje reakcije.Da bi se pronašao profil koncentracije 𝐴 duž reaktora, diferencijalna jednadžba je integrirana s graničnim stanjem da je poznata početna koncentracija na ulazu:

Rješenje diferencijalne jednadžbe je:

Ova jednadžba opisuje kako se koncentracija 𝐴 smanjuje eksponencijalno dok se kreće kroz reaktor.Brzina ovog eksponencijalnog propadanja ovisi o konstantu brzine reakcije (𝑘) i brzini tekućine (𝑢).Ovaj odnos pokazuje kako parametri dizajna reaktora kao što su duljina (𝐿), brzina protoka i konstanta brzine reakcije utječu na profil koncentracije.Na primjer, povećanje duljine reaktora ili smanjenje brzine protoka omogućava više vremena boravka, omogućujući više 𝐴 da se pretvori u 𝐵.Suprotno tome, veća brzina protoka smanjuje vrijeme kontakta, što rezultira nižom pretvorbom.Ukupna učinkovitost pretvorbe (𝑋) reaktanata 𝐴 definirana je kao udio 𝐴 koji reagira duž duljine reaktora:

Gdje:

𝐿 = Ukupna duljina reaktora

𝑋 = Učinkovitost pretvorbe 𝐴

Ova jednadžba pokazuje da povećanje duljine reaktora (𝐿) ili konstanta brzine (𝑘) poboljšava učinkovitost pretvorbe, dok je veća brzina tekućine (𝑢) smanjuje.Ova formula također ilustrira korist uzorka protoka utikača: ujednačeno vrijeme boravka osigurava da svi reaktantni čepovi doživljavaju iste reakcijske uvjete, što dovodi do predvidljivih i dosljednih stopa pretvorbe.

Nepovratna reakcija drugog reda u reaktoru protoka čepa

Nepovratna reakcija drugog reda u reaktoru protoka čepa (PFR) uključuje brzinu reakcije koja ovisi o kvadratu koncentracije reaktanata.Ova vrsta reakcije uobičajena je u procesima poput polimerizacije i dimerizacije.Razumijevanje načina na koji se PFR -ovi bave tim reakcijama pomaže u dizajniranju učinkovitih reaktora s visokim stopama konverzije i selektivnošću.U PFR-u, tipična nepovratna reakcija drugog reda uključuje dvije molekule reaktanata 𝐴 kombinirajući se u obliku proizvoda 𝐵, predstavljene kao:

2A → B

Ova je reakcija nepovratna, što znači da se kad se 𝐴 pretvori u 𝐵, ne vraća se.Kontinuirani, ujednačeni protok PFR -a povećava ovu pretvorbu održavanjem dosljedne brzine i vremena boravka u cijelom reaktoru.Ovaj dizajn osigurava da svaki utikač reaktanta doživljava iste reakcijske uvjete, maksimizirajući učinkovitost pretvorbe.Upravljačka jednadžba za ovu reakciju izvedena je iz masovne ravnoteže na malom segmentu reaktora, pretpostavljajući da nema miješanja leđa ili radijalne disperzije:

Gdje:

𝐶𝐴 = Koncentracija reaktanata 𝐴 na položaju 𝑥

𝑥 = Položaj duž duljine reaktora

𝑘 = Konstantna brzina, što ukazuje na brzinu reakcije

𝑢 = Konstantna brzina tekućine

Faktor 2 objašnjava stehiometriju, gdje se konzumiraju dva mola 𝐴 da tvore jedan mol 𝐵.

Ova jednadžba pokazuje da je brzina promjene koncentracije 𝐴 proporcionalna kvadratu trenutne koncentracije, što je znak kinetike drugog reda.To dovodi do brzog smanjenja 𝐴 kako reakcija napreduje, posebno u visokim koncentracijama.Da bi se pronašao profil koncentracije 𝐴 duž reaktora, diferencijalna jednadžba je integrirana iz ulaza, gdje je početna koncentracija 𝐶𝐴0, na bilo koju točku 𝑥 duž reaktora:

Ovo rješenje pokazuje da se koncentracija 𝐴 smanjuje hiperbolijski, za razliku od eksponencijalnog propadanja viđenog u reakcijama prvog reda.Brzina ovog pada ovisi o konstantu brzine reakcije (𝑘), duljini reaktora (𝑥) i brzini fluida (𝑢).Ovaj odnos naglašava utjecaj operativnih parametara na koncentraciju reaktanata i ukupnu učinkovitost pretvorbe.Na primjer:

• Povećavanje duljine reaktora (𝑥) ili konstanta brzine (𝑘) povećava pretvorbu pružanjem više vremena ili ubrzavanjem reakcije.

• Veća brzina tekućine (𝑢) smanjuje vrijeme boravka, što dovodi do niže pretvorbe.

Ovaj model pomaže predvidjeti kako prilagodbe u dizajnu reaktora i uvjetima rada utječu na prinos i selektivnost proizvoda.

Ukupna učinkovitost pretvorbe (𝑋) reaktanata 𝐴 izračunava se kao udio 𝐴 transformiranog u proizvod 𝐵 duž duljine reaktora:

Zamjena integriranog profila koncentracije daje:

Gdje:

𝐿 = Ukupna duljina reaktora

𝐶𝐴0 = Početna koncentracija 𝐴

𝑋 = Učinkovitost pretvorbe 𝐴

Ova jednadžba pokazuje da se učinkovitost pretvorbe povećava s:

• Dulja duljina reaktora (𝐿), što povećava vrijeme boravka.

• Veća početna koncentracija (𝐶𝐴0), što povećava brzinu reakcije.

• Veća konstanta brzine (𝑘), koja ubrzava reakciju.

Suprotno tome, veća brzina tekućine (𝑢) smanjuje pretvorbu smanjujući vremenske reaktante koji troše u reaktoru.Ovi uvidi omogućuju optimizaciju performansi reaktora podešavanjem brzine protoka, duljine reaktora i radnih temperatura (koje utječu na 𝑘).

Razumijevanje nepovratnog reakcijskog ponašanja drugog reda dobro je za dizajniranje reaktora protoka čepa (PFR) kako bi se maksimizirao prinos proizvoda uz minimiziranje reaktantnog otpada.Budući da stope reakcije u kinetici drugog reda ovise o koncentraciji dva reaktanata, optimiziranje parametara reaktora može utjecati na ukupnu učinkovitost pretvorbe.Jedan ključni faktor koji utječe na pretvorbu je duljina reaktora produljenjem duljine PFR -a, reaktanti imaju duže vrijeme boravka, omogućujući da reakcija nastavi dalje prema završetku prije izlaska iz sustava.Slično tome, smanjenje brzine protoka povećava vrijeme boravka, pružajući više mogućnosti reaktantima za interakciju i formiranje željenih proizvoda.Drugi parametar je temperatura koja izravno utječe na konstantu brzine reakcije (𝑘).Povećanje temperature povećava konstantnu brzinu, ubrzavajući reakciju i poboljšavajući učinkovitost pretvorbe.Međutim, morate pažljivo uravnotežiti podešavanje temperature kako biste izbjegli neželjene nuspojave ili toplinsku razgradnju osjetljivih spojeva.Ovi principi omogućuju preciznu kontrolu nad reakcijskim uvjetima, omogućujući industriji da preciziraju PFR operacije za određene proizvodne ciljeve.

Sposobnost kontrole kinetike reakcije drugog reda s preciznošću je povoljna u industrijama u kojima su kvaliteta proizvoda, dosljednost i učinkovitost izvrsni.U procesima polimerizacije, na primjer, održavanje optimalnih koncentracija monomera u cijelom reaktoru osigurava da polimeri postižu konzistentnu raspodjelu molekularne mase i poželjna fizička svojstva.Čak i male razlike u koncentraciji ili reakcijskim uvjetima mogu dovesti do nedosljednosti u polimernoj strukturi, što utječe na čvrstoću materijala, elastičnost ili izdržljivost.Isto tako, u finoj kemijskoj i farmaceutskoj proizvodnji, selektivnost reakcije i čistoća izvrsni su za osiguravanje učinkovitosti i sigurnosti proizvoda.

Masovna ravnoteža u reaktoru protoka čepa u stabilnom stanju

Analiza ravnoteže mase u reaktoru protoka čepa (PFR) u stalnim uvjetima dobro je za razumijevanje njegove učinkovitosti i optimizaciju performansi u različitim kemijskim procesima.U PFR-u, reaktanti teku kontinuirano i jednolično iz ulaza do izlaza bez miješanja leđa ili radijalne disperzije.Ovaj konzistentni uzorak protoka omogućava preciznu kontrolu nad koncentracijama reaktanata i brzinama reakcija, što PFRS čini vrlo učinkovitim za složene kemijske reakcije.

Kontinuirana i ujednačena dinamika protoka

U reaktoru protoka čepa (PFR), kretanje reaktanata slijedi stalni, jednosmjerni put, osiguravajući da svaki pojedinačni element tekućine zadržava svoj kemijski identitet i povijest reakcije dok napreduje kroz reaktor.Za razliku od reaktora koji promiču miješanje, poput kontinuiranih reaktora miješanja (CSTR), PFR djeluje pod načelom da svaki segment tekućine ostaje različit, sprečavajući bočno miješanje sa susjednim segmentima.Ova karakteristika znači da se koncentracija reaktanata i ekstenzije reakcija kontinuirano variraju duž duljine reaktora, a ne da se prosječno izvlače turbulentnim miješanjem.Zbog ovog pokreta sličan čepu, reaktanti su podvrgnuti reakciji u dobro definiranim uvjetima u svakoj točki reaktora, omogućujući kontroliraniju i predvidljivu transformaciju iz reaktanata u proizvode.Rezultirajući gradijenti koncentracije i temperature duž duljine reaktora igraju ulogu u upravljanju reakcijskom kinetikom i ukupnom učinkovitošću procesa.

Ujednačena i predvidljiva priroda protoka u PFR -u nudi različite prednosti, posebno za reakcije koje su vrlo osjetljive na fluktuacije u koncentraciji ili temperaturi.Eliminiranjem miješanja leđa, reaktor osigurava da je vrijeme boravka za svaku molekulu reaktanata precizno kontrolirano, što omogućava precizniji predviđanja napretka reakcije i stvaranja proizvoda.Ova je značajka korisna u optimizaciji selektivnosti proizvoda, jer određene reakcije mogu favorizirati određene uvjete koji se mogu pažljivo održavati tijekom duljine reaktora.Nepostojanje unutarnjeg miješanja pojednostavljuje matematičko modeliranje, što olakšava razvoj kinetičkih modela i dizajnira reaktore za maksimalnu učinkovitost.Ovaj pojednostavljeni pristup reakcijskom inženjerstvu ne samo da povećava performanse, već i smanjuje složenost povezanu s skaliranjem procesa za industrijske primjene.

Dobivanje jednadžbe mase ravnoteže

Jednadžba ravnoteže mase za PFR dobiva se analizom malog diferencijalnog volumena (𝑑𝑉) reaktora.Ovaj pristup razmatra protok reaktanata 𝐴 u i izvan ovog volumena, zajedno sa brzinom kojom reagira.U uvjetima stabilnog stanja, ne postoji akumulacija 𝐴 unutar 𝑑𝑉, što znači da je stopa dotoka jednaka odljevu prilagođenu za količinu potrošenu reakcijom.Jednadžba opće ravnoteže mase je:

Gdje:

𝐹𝐴, 𝑖 = Molarni protok reaktanata 𝐴 Ulazak u diferencijalni volumen

𝐹𝐴, 𝑜 = Molarni protok 𝐴 Ostavljajući diferencijalni volumen

𝑟 𝑟 = Brzina reakcije po jedinici volumena za 𝐴

𝑑𝑉 = Diferencijalni element volumena

Ova jednadžba pokazuje da je smanjenje brzine protoka 𝐴 posljedica njegove potrošnje unutar volumena 𝑑𝑉.Budući da nema miješanja leđa, svaki utikač reaktanta zadržava svoju koncentraciju dok se kreće prema naprijed, održavajući uzorak protoka utikača.

Primjena jednadžbe kontinuiteta

Za povezivanje izlaznog molarnog protoka s brzinom protoka ulaznog protoka koristi se jednadžba kontinuiteta:

Zamjena toga u jednadžbu mase daje:

To pokazuje da je promjena molarnog protoka 𝐴 izravno proporcionalna brzini reakcije.Negativni znak ukazuje na potrošnju 𝐴 jer se pretvara u proizvode.Ovaj odnos ističe kako brzina reakcije utječe na profil koncentracije 𝐴 duž duljine reaktora.Integriranje ove diferencijalne jednadžbe duž duljine reaktora pruža opći izraz za brzinu reakcije 𝐴:

To pokazuje da je brzina reakcije proporcionalna promjeni molarnog protoka 𝐴 duž reaktora.Negativni znak odražava smanjenje 𝐴 jer reagira na formiranje proizvoda.Ovaj integrirani oblik jednadžbe masovne ravnoteže omogućava izračunavanje profila koncentracije 𝐴 u cijelom reaktoru, omogućujući točna predviđanja prinosa proizvoda i ukupnu učinkovitost pretvorbe.

Proširenje na složene reakcije

Za složenije reakcije, kao što je bimolekularna reakcija 𝐴+𝐵 → → 𝐶+𝐷, jednadžbe ravnoteže mase mogu se proširiti na računa o svim reaktantima i proizvodima.Za svaku vrstu diferencijalne jednadžbe su:

• Za reaktant 𝐴:

• Za reaktant 𝐵:

• Za proizvod 𝐶:

• Za proizvod 𝐷:

Negativni znakovi ukazuju na potrošnju reaktanata, dok pozitivni znakovi označavaju stvaranje proizvoda.Ove jednadžbe pružaju potpunu ravnotežu mase za složene reakcijske mreže, omogućujući precizno modeliranje reakcijske kinetike i raspodjele proizvoda.

Reaktor protoka čepa s konstantnim volumetrijskim protokom

U reaktoru protoka čepa (PFR), pod pretpostavkom da nijedna varijacija volumetrijske protoka pojednostavljuje matematičko modeliranje kemijskih reakcija.Ova je pretpostavka korisna za reakcije plinske faze pod konstantnom temperaturom i tlakom (izotermalni i izobarski uvjeti) i za reakcije tekuće faze gdje gustoća tekućine ostaje konstantna.Održavanjem stalne brzine protoka tijekom reaktora, izračuni za reakcijsku kinetiku, učinkovitost pretvorbe i raspodjelu proizvoda postaju jednostavniji i pouzdaniji.

Pod pretpostavkom da volumetrijski protok (𝑄) ostaje konstantan u cijelom PFR -u pojednostavljuje analizu kemijskih reakcija.Ovaj konstantni protok osigurava da je brzina tekućine ujednačena duž cijele duljine reaktora, što dovodi do konzistentnih vremena boravka za sve elemente fluida.Ova ujednačenost dobra je za održavanje uzorka protoka utikača, gdje se svaki segment tekućine kreće naprijed poput klipa, bez miješanja leđa ili radijalne disperzije.

Ovaj stalni obrazac protoka osigurava da se promjene koncentracije reaktanata događaju samo u aksijalnom smjeru, učinkovito pokrećući kemijsku reakciju prema naprijed.Također čuva kemijski identitet svakog segmenta tekućine, omogućujući preciznu kontrolu nad reakcijskim uvjetima i kinetikom.To je korisno za reakcije koje zahtijevaju precizno vrijeme boravka i kontrole temperature.Pod pretpostavkom konstantnog volumetrijskog protoka, brzina protoka u bilo kojoj točki u reaktoru ostaje isti od ulaznog u izlaz:

Q i = qo = q

Ovo stanje stabilnog stanja znači da su parametri protoka konzistentni u cijeloj duljini reaktora, pojednostavljujući jednadžbu ravnoteže mase.Omogućuje analizu da se usredotoči na molarni protok i koncentracijske promjene reaktanata i proizvoda bez uzimanja u obzir varijacije brzine ili volumena.Brzina molarnog protoka reaktanata 𝐴 na bilo kojem položaju 𝑥 duž reaktora daje se:

Gdje:

𝐹𝐴, 𝑖 = Brzina molarnog protoka 𝐴 Ulazak u element diferencijalnog volumena 𝑑𝑉

[A] i = Koncentracija 𝐴 na položaju 𝑥

𝑄 = Konstantni volumetrijski protok

Ova jednadžba povezuje brzinu molarnog protoka reaktanata 𝐴 na njegovu koncentraciju i volumetrijsku brzinu protoka.Budući da je 𝑄 konstantna, promjene u 𝐹𝐴, 𝑖 izravno su povezane s promjenama u [𝐴] 𝑖.Brzina reakcije za reaktant 𝐴, označena s 𝑟 ', opisuje brzinu kojom se 𝐴 troši duž duljine reaktora.Izračunava se pomoću diferencijalne promjene u brzini molarnog protoka:

Negativni znak ukazuje na potrošnju reaktanata 𝐴 jer se pretvara u proizvode.Ovaj odnos pokazuje da je brzina reakcije izravno proporcionalna gradijentu koncentracije duž reaktora.Budući da je 𝑄 konstantna, koncentracija se mijenja samo u aksijalnom smjeru, osiguravajući da se reakcija glatko odvija od ulaza do izlaza.Ovaj jednosmjerni uzorak protoka pomaže u održavanju konzistentnih reakcijskih uvjeta, što dovodi do predvidljivih prinosa proizvoda i velike učinkovitosti pretvorbe.Integrirajući ovu diferencijalnu jednadžbu duž duljine reaktora, moguće je izračunati kako se koncentracija 𝐴 mijenja iz ulaza u izlaz:

Ova integracija pruža profil koncentracije 𝐴 duž reaktora, otkrivajući koliko se reaktant konzumira i koliko se proizvod formira.Također pokazuje utjecaj parametara dizajna reaktora kao što su duljina, brzina protoka i konstantna brzina reakcije na učinkovitost pretvorbe i raspodjelu proizvoda.Održavanje matematičkih modela jednostavno znači manje varijabli, olakšati proračune i simulacije brže.Točna predviđanja koncentracije pomažu u dizajniranju reaktora za maksimalnu učinkovitost i selektivnost, osiguravajući optimalne performanse.Dosljedna vremena boravka i brzine protoka omogućuju preciznu kontrolu procesa, što dovodi do pouzdane kvalitete proizvoda.Općenito, pod pretpostavkom da nema volumetrijske varijacije protoka u PFR -u pojednostavljuje modeliranje kemijskih reakcija uz održavanje točnosti, što ga čini važnim alatom za učinkovit dizajn i rad reaktora.

Prednosti i nedostaci reaktora protoka čepa

Reaktori protoka čepa (PFR) široko se koriste u kemijskoj preradi zbog njihovog jedinstvenog dizajna, što osigurava kontinuirano i ujednačeno kretanje reaktanata.Ovaj dizajn omogućava preciznu kontrolu nad reakcijskim kinetikom i vremenom boravka, što PFRS čini vrlo učinkovitim za mnoge kemijske procese.Međutim, oni također imaju ograničenja koja se moraju uzeti u obzir ovisno o prijavi.Ovaj odjeljak ispituje prednosti i nedostatke PFR -a.

Prednosti reaktora protoka čepa

Visoka učinkovitost pretvorbe

Reaktori protoka čepa (PFR) poznati su po visokoj učinkovitosti pretvorbe, što je rezultat njihovih jedinstvenih karakteristika protoka.Za razliku od drugih vrsta reaktora, PFR-ovi osiguravaju da se reaktanti kreću u jednom smjeru bez ikakvog miješanja.To znači da jednom kada fluidni element uđe u reaktor, on i dalje teče naprijed bez miješanja s drugim dijelovima tekućine.Zbog ovog kontroliranog pokreta, kemijski sastav u bilo kojoj točki reaktora ostaje izražen i predvidljiv.Jedna glavna prednost ovog stalnog protoka je ta što minimizira raspodjelu vremena boravka, što znači da sve čestice reaktanata troše jednaku količinu vremena unutar reaktora.Kao rezultat toga, reakcija se događa jednolično u cijeloj dužini reaktora, poboljšavajući učinkovitost i čineći PFR korisne za procese koji zahtijevaju strogu kontrolu nad reakcijskim uvjetima.

Drugi razlog visoke učinkovitosti pretvorbe PFR -a je njihova sposobnost održavanja stabilnog gradijenta koncentracije u cijelom reaktoru.Budući da se reaktanti kontinuirano troše dok napreduju kroz reaktor, koncentracija se postupno smanjuje duž puta protoka, što može pomoći u postizanju reakcija na završetak.To čini PFR -ove učinkovitijim od kontinuiranih reaktora za miješanje (CSTR), gdje stalno miješanje može dovesti do varijacija u koncentraciji koje mogu smanjiti učinkovitost reakcije.Za reakcije koje su vrlo osjetljive na promjene koncentracije ili zahtijevaju precizno vrijeme, PFR -ovi nude prednost.Osiguravajući jednolično reakcijsko okruženje, oni pomažu u optimiziranju brzine reakcije, minimiziranju neželjenih nusprodukata i maksimiziranjem prinosa proizvoda.

Pojačana selektivnost reakcije

Strukturirani protok u reaktorima protoka utikača (PFRS) osigurava da su reaktanti dosljedno izloženi istim reakcijskim uvjetima kao što se kreću kroz reaktor.Ova stalna i ujednačena izloženost igra ulogu u minimiziranju stvaranja neželjenih nusproizvoda, što može negativno utjecati na učinkovitost reakcije.Smanjivanjem ovih nepoželjnih nuspojava, PFR -ovi pomažu u poboljšanju ukupne selektivnosti reakcije, što ih čini korisnim za kemijske procese koji zahtijevaju visoku preciznost.To je važno u industrijama u kojima čak i male razlike u kemijskom sastavu mogu dovesti do razlika u performansama proizvoda, poput proizvodnje specijalnih kemikalija i farmaceutskih proizvoda.Budući da se svaki utikač reaktanata kreće istom brzinom i doživljava identične reakcijske uvjete, reakcija se odvija na kontroliran i predvidiv način.Ova razina dosljednosti osigurava da se željena kemijska transformacija dogodi kako je predviđeno, što rezultira većim prinosom ciljanog proizvoda, istovremeno minimizirajući potrebu za dodatnim koracima pročišćavanja.

Sposobnost PFR -a da pruži jednolično reakcijsko okruženje izravno doprinosi poboljšanoj konzistenciji proizvoda i poboljšanoj učinkovitosti reakcije.Budući da svaki dio reaktantnog toka slijedi isti put i prolazi iste reakcijske uvjete, konačni proizvod pokazuje pouzdane i ponovljive karakteristike.To je korisno za procese u kojima je održavanje stroge kontrole kvalitete važno, jer čak i male razlike u koncentraciji temperature, tlaka ili reaktanata mogu promijeniti konačni ishod.Visoki stupanj selektivnosti u PFR -u čini ih idealnim za reakcije koje uključuju osjetljive intermedijarne vrste, gdje je potrebna precizna kontrola nad reakcijskim kinetikom.Uz to, budući da PFR djeluju s kontinuiranim protokom, mogu se lako povećati za industrijske primjene bez ugrožavanja učinkovitosti reakcije.Ova skalabilnost, u kombinaciji s njihovom sposobnošću da poboljšaju selektivnost reakcije, čini PFR-ove preferiranim izborom za mnoge procese kemijske proizvodnje, osiguravajući dosljedan, visokokvalitetni izlaz u raznim primjenama.

Operativna i energetska učinkovitost

Reaktori protoka utikača (PFR) djeluju na kontinuirani način, što znači da ih ne treba često zaustaviti i ponovno pokrenuti.Ovaj kontinuirani rad smanjuje zastoj, omogućavajući veće stope proizvodnje i poboljšanu učinkovitost u kemijskoj obradi.Budući da PFR -ovi ne zahtijevaju mehaničku agitaciju, oni troše manje energije u usporedbi s drugim vrstama reaktora koji se oslanjaju na pokretne dijelove kako bi miješali reaktante.Niža potrošnja energije znači smanjene operativne troškove, što PFRS čini isplativim izborom za proizvodnju velike razmjere.Njihova sposobnost održavanja rada u stalnom stanju osigurava da kemijske reakcije nastave na predvidiv način, pridonoseći stabilnosti procesa.Nepostojanje pokretnih komponenti također smanjuje potrebe za održavanjem, minimizirajući neočekivane kvarove i povećavajući ukupnu pouzdanost.Zbog ovih prednosti, PFR-ovi se široko koriste u industrijama koje zahtijevaju dosljednu kemijsku obradu visoke propusnosti, a istovremeno održavaju upotrebu energije i operativne troškove što je moguće niže.

Još jedna velika prednost PFR -a je njihova lakoća skaliranja od laboratorijskih eksperimenata do pune industrijske proizvodnje.Budući da reakcijski uvjeti ostaju ujednačeni duž cijele duljine reaktora, povećanje proizvodnih kapaciteta može se postići jednostavnim produženjem duljine reaktora ili pomoću više paralelnih cijevi.Ova skalabilnost osigurava da kemijski proizvođači mogu proširiti svoje poslovanje bez većih modifikacija na dizajn reaktora.Predvidivi uzorak protoka unutar PFR -a također olakšava kontrolu reakcijskih varijabli, osiguravajući konzistentnu kvalitetu proizvoda u različitim proizvodnim skalama.Budući da se svaki dio reaktanata kreće kroz reaktor bez miješanja leđa, reakcijski postupak ostaje stabilan i ujednačen.Ova značajka pojednostavljuje optimizaciju procesa i omogućava bolju kontrolu nad učinkovitošću reakcije.Kao rezultat, industrije koje zahtijevaju preciznu kontrolu nad kemijskim reakcijama, često biraju PFR -ove za njihovu sposobnost održavanja dosljednosti i pouzdanosti i na malim i velikim ljestvicama.

Vrhunska toplina i prijenos mase

Dizajn protoka utikača pomaže učinkovito prijenos topline i mase, što održava reakcije stabilnim, posebno u procesima koji oslobađaju ili apsorbiraju puno topline.Budući da nema miješanja leđa, toplina se ravnomjerno širi reaktorom, sprečavajući područja koja su previše vruća ili previše hladna.Ova ravnomjerna raspodjela topline održava brzinu reakcije i održava dobru kvalitetu proizvoda.Ako je toplina bila neujednačena, to bi moglo uzrokovati probleme poput sporih reakcija ili neželjenih bočnih proizvoda.Održavanjem stabilne temperature, dizajn protoka čepa također poboljšava sigurnost, smanjujući rizik od opasnog pregrijavanja u reakcijama koje oslobađaju puno topline.Budući da reakcija ostaje pod kontrolom, ona radi glatko i efikasnije, što dovodi do boljih rezultata.Ovaj dizajn također osigurava da reakcija slijedi stalni i predvidljivi put, što poboljšava učinkovitost i održava proizvod čistim.Dok se reaktanti kreću kroz reaktor, svi prolaze kroz iste uvjete bez miješanja s drugim dijelovima.To omogućava bolju kontrolu nad postupkom i osigurava da se reakcija dogodi kako se očekivalo.Zbog toga se formira manje neželjenih nusproizvoda, a više se od željenog proizvoda izrađuje.Sposobnost dizajna protoka čepa za prijenos topline, održavanje stabilnih temperatura i održavanje reakcija kontrolira čini ga vrlo korisnim za industrijske procese u kojima su važni kvaliteta i učinkovitost.

Svestranost u aplikacijama

Reaktori protoka utikača (PFR) vrlo su korisni jer mogu podnijeti mnogo različitih vrsta kemijskih reakcija.Dobro djeluju na brze reakcije, nepovratne reakcije i reakcije plinske faze jer se reaktanti glatko kreću kroz reaktor u stalnom protoku.PFR -ovi su također izvrsni za reakcije koje koriste čvrste katalizatore, jer čak i protok osigurava da svi reaktanti dobiju istu izloženost katalizatoru.To pomaže kemijskim reakcijama da se dogode učinkovitije i daje dosljednije rezultate.Zbog ovih prednosti, PFR-ovi se široko koriste u industrijama poput petrokemikalija i lijekova, gdje je potrebna precizna kontrola reakcija kako bi se napravili visokokvalitetni proizvodi.Njihova sposobnost održavanja reakcija stabilnim i učinkovitim čini ih važnim alatom za mnoge kemijske procese.PFR -ovi su također od velike pomoći u izradi polimera jer održavaju koncentraciju monomera tijekom cijele reakcije.Ovo je važno za proizvodnju polimera s ujednačenim svojstvima, kao što su dosljedna čvrstoća i izdržljivost.Glatki protok PFR -a smanjuje varijacije u koncentraciji i vremenu reakcije, što dovodi do pouzdanijeg konačnog proizvoda.Budući da PFR djeluju kontinuirano, oni također mogu uštedjeti vrijeme i poboljšati učinkovitost u usporedbi s serijskim reaktorima.Njihova sposobnost da s točnošću i pouzdanošću postupa s različitim reakcijama čini ih vrijednim u mnogim industrijama.Bilo da se koristi za katalizu, reakcije plinske faze ili proizvodnju polimera, PFR-ovi nude pouzdan i učinkovit način za kontrolu kemijskih reakcija i održavanje kvalitete proizvoda.

Nedostaci reaktora protoka čepa

Ograničeno na određene vrste reakcija

Reaktori protoka utikača (PFR) najbolje djeluju na kemijske reakcije koje se kreću u jednom smjeru i ne trebaju preokrenuti ili postići ravnotežu.Najučinkovitije su za nepovratne reakcije, gdje se reaktanti pretvaraju u proizvode bez povratka.Budući da PFR -ovi imaju stalni protok, reaktanti se kreću naprijed bez miješanja s proizvodima.Ova postavka nije idealna za reakcije koje trebaju postići ravnotežu, jer nedostatak miješanja sprječava prilagođavanje reakcije na putu.U tim slučajevima, PFR možda neće dopustiti da reakcija dostigne svoj puni potencijal, što ga čini manje učinkovitim za određene kemijske procese.Neke reakcije zahtijevaju više vremena i miješanja kako bi postigli najbolje rezultate, ali PFR -ovi ne pružaju tu fleksibilnost.Zbog toga neke reakcije možda neće u potpunosti dovršiti, što dovodi do niže učinkovitosti.Za reakcije kojima je potrebno bolje miješanje i dulja reakcijska vremena, kontinuirani reaktor miješanja (CSTR) ili druga vrsta reaktora može raditi bolje.CSTR stalno miješaju sadržaj, osiguravajući ravnomjerno miješanje i omogućavanje reakcije da se kreće u oba smjera ako je potrebno.To ih čini korisnim za reakcije koje zahtijevaju pažljivu kontrolu kako bi dobili najbolji prinos.Iako su PFR -ovi izvrsni za određene reakcije, oni možda nisu najbolji izbor kada reakcija treba više vremena za uravnoteženje ili zahtijeva stalno miješanje.Odabir pravog reaktora ovisi o vrsti reakcije i željenom ishodu.

Osjetljivost na kvalitetu hrane i radne uvjete

Reaktori protoka utikača (PFR) trebaju stalni i dobro miješani dovod kako bi se brzina reakcije i kvaliteta proizvoda konzistentna.Ako se dovod promijeni u koncentraciji, temperaturi ili tlaku, to može utjecati na to koliko dobro funkcionira reaktor.Neravna kvaliteta hrane može dovesti do nedosljednih stopa pretvorbe i varijacija u konačnom proizvodu.U industrijama u kojima je važna precizna kvaliteta proizvoda, čak i male promjene mogu uzrokovati probleme poput neželjenih nuspojava ili niže učinkovitosti.Da biste izbjegli ta pitanja, važno je da feed bude stabilan i pravilno kontroliran.Dobro regulirani feed osigurava da reaktor djeluje glatko i daje pouzdane rezultate.PFR -ovi su vrlo osjetljivi na promjene u uvjetima dovoda, jer svaka varijacija izravno utječe na to kako se reakcija događa unutar reaktora.Budući da se reakcije odvijaju dok se dovod kreće, svaka promjena u njegovim svojstvima može dovesti do neravnomjerne obrade i nepredvidivih rezultata.Da bi to spriječili, operatori moraju pažljivo nadzirati i kontrolirati feed.Temperaturni pomaci, promjene tlaka ili nečistoće mogu poremetiti reakciju i smanjiti učinkovitost.Korištenje naprednih sustava praćenja pomaže u održavanju stabilnih uvjeta, osiguravajući bolje performanse, veću kvalitetu proizvoda i manje problema s proizvodnjom.

Potencijal za kanaliziranje

U reaktorima protoka s utikačem (PFR), čvrsti katalizatori ili materijali za pakiranje pomažu u pokretanju kemijskih reakcija.Međutim, kanaliziranje se može dogoditi kada se protok reaktanata ne raširi ravnomjerno kroz prepuni krevet.Umjesto da jednoliko teče, reaktanti mogu krenuti određenim stazama, preskačući dijelove katalizatora.To uzrokuje neujednačenu reakciju, gdje neka područja djeluju učinkovito, dok druga ne.Kao rezultat toga, neki reaktanti prolaze kroz reaktor bez u potpunosti reagirajući, smanjujući ukupnu učinkovitost.Budući da PFR -ovi trebaju čak i protok za najbolje performanse, kanaliziranje može biti veliki problem, posebno u industrijama koje zahtijevaju visoke stope konverzije.Kanalizacija dovodi do neravnomjerne brzine reakcije i niže ukupne učinkovitosti.Kada se zaobiđu dijelovi kreveta za katalizator, manje se reaktanata pretvori u proizvode, što dovodi do izgubljenih materijala i nižih prinosa.Da biste to spriječili, morate pažljivo dizajnirati reaktore.Oni mogu koristiti jednolično pakiranje, distributere protoka ili posebne strukture za ravnomjerno širenje protoka.Pravilan dizajn pomaže minimiziranju kanaliziranja, što reaktor čini učinkovitijim i poboljšavajući kemijsku proizvodnju.

Složenost u dizajnu i skaliranju

Iako reaktori protoka čepa (PFR) imaju jednostavan dizajn, što ih čini većim ili ih dizajnirati za veliku upotrebu, može biti prilično škakljivo.Kada povećavaju PFR, moraju osigurati da protok materijala ostane gladak i da reakcijski uvjeti ostaju isti u cijelom reaktoru.To zahtijeva pažljive proračune kako bi se shvatilo kako se tekućine kreću, kako se toplina širi i kako se brze reakcije događaju unutar sustava.Ti čimbenici postaju još važniji u velikim industrijskim postavkama, gdje male promjene protoka ili temperature mogu utjecati na učinkovitost i kvalitetu proizvoda.Ako PFR nije pravilno skaliran, možda neće uspjeti kao što se očekivalo, što dovodi do problema u proizvodnji.Da biste povećali PFR, često ga učinite duže ili postavljajte više reaktora jedan pored drugog.Međutim, jednostavno povećanje veličine nije dovoljno.Moraju pažljivo prilagoditi brzine protoka kako bi se osiguralo da se materijali kreću pravom brzinom da bi se reakcija dovršila.Promjene tlaka unutar reaktora također treba kontrolirati kako bi se spriječile probleme s protokom.Drugo je pitanje prijenos topline jer se veći reaktori mogu boriti za održavanje ravnomjerne temperature, što može uzrokovati da se dijelovi reaktora pregrijavaju ili ohlade previše.Mnogi koriste napredne metode za upravljanje ovim čimbenicima tako da veći reaktor djeluje jednako kao i originalna manja verzija.

Održavanje i operativni izazovi

Reaktori protoka utikača (PFR) mogu se razviti, što se događa kada se čvrsti materijali nakupljaju unutar reaktora.Ove depozite mogu doći iz ostataka reaktanata, nusproizvoda ili nečistoća u hrani.S vremenom, obrada može blokirati protok materijala i učiniti prijenos topline manje učinkovitim.Budući da je kontrola temperature važna za reakcije, to može usporiti ili promijeniti reakcijski proces, smanjujući učinkovitost.Da bi se to spriječilo, potrebno je redovito čišćenje, ali to može biti skupo i može zahtijevati zaustavljanje ili usporavanje operacija.Ako se ne uspije ne upravlja, može uzrokovati i dugoročna oštećenja reaktora, što dovodi do još skuplja popravaka.Osim toga, PFR -ovi se mogu suočiti i s blokadama ili poremećajima u protoku.Ovi reaktori trebaju stalno kretanje materijala, tako da svaka blokada može uzrokovati probleme.Blokade mogu potjecati iz čvrstih čestica, problema s opremom ili promjena u sastavu dovoda.Kad se to dogodi, pritisak se može promijeniti, a reakcija možda neće dovršiti pravilno, što dovodi do niže kvalitete proizvoda.Neravni protok također može utjecati na razinu temperature i koncentracije unutar reaktora, što postupak čini manje učinkovitim.Da bi se izbjegli ovi problemi, potrebno je stalno praćenje.Mnogi sustavi koriste senzore i kontrole za praćenje performansi, ali oni dodaju operativne troškove.Unatoč ovim izazovima, redovito održavanje i pažljivo nadzor pomažu da PFR -ovi održavaju glatko i učinkovito.

Primjene reaktora utikača

Reaktori protoka čepa (PFR) široko se koriste u kemijskom inženjerstvu zbog njihove učinkovitosti i svestranosti.Njihov dizajn osigurava jednosmjerno protok i dosljedno vrijeme boravka, omogućujući preciznu kontrolu nad reakcijskom kinetikom i raspodjelom proizvoda.To ih čini prikladnim za razne kemijske reakcije, uključujući plinsku fazu, tekuću fazu, heterogene i homogene sustave.Njihova skalabilnost i isplativost vrijedni su u industrijskoj proizvodnji velikih razmjera.

Kemijska proizvodnja

Reaktori protoka čepa (PFR) važni su u izradi velikih količina kemikalija poput sumporne kiseline, etilen oksida i metanola.Njihov dizajn omogućava kemikalije da kontinuirano teče, što ubrzava reakcije i povećava proizvodnju.Ovo je korisno za industrije koje trebaju brzo napraviti veliku količinu kemikalija.PFR -ovi pružaju stabilne reakcijske uvjete, osiguravajući da je konačni proizvod čist i dosljedan u kvaliteti.Održavanjem brzine reakcije stabilnim i smanjenjem neželjenih nusproizvoda, PFR-ovi pomažu u maksimiziranju učinkovitosti proizvodnje.Ova pouzdanost izvrsna je za industrije koje ovise o preciznim kemijskim procesima za proizvodnju velikih količina učinkovito i uz niže troškove.PFR-ovi također čine kemijsku proizvodnju učinkovitijom sprečavanjem miješanja leđa i održavanjem reakcija ujednačenim.Njihov stalni protok omogućava bolju kontrolu nad reakcijskim uvjetima, smanjujući potrebu za dodatnim koracima pročišćavanja.To snižava troškove proizvodnje i smanjuje otpad, čineći operacije održivijim.Zbog svoje sposobnosti da brzo, dosljedno proizvode kemikalije i s minimalnim otpadom, PFR-ovi se široko koriste u industrijama koje zahtijevaju kemijsku proizvodnju velikog količine.Njihov dizajn čini ih preferiranim izborom za tvrtke koje žele poboljšati učinkovitost i kvalitetu proizvoda, a pritom će troškove biti pod nadzorom.

Petrokemijska obrada

U petrokemijskoj industriji reaktori protoka čepa (PFR) obično se koriste za procese rafiniranja poput katalitičkog pucanja i hidrogeniranja.Njihova precizna kontrola nad reakcijskim uvjetima omogućava učinkovitu proizvodnju vrijednih kemikalija poput etilena, propilena i butadiena, koje se koriste za izradu plastike i sintetičkih materijala.Budući da PFRS kontinuirano obrađuju velike količine ugljikovodika, oni pomažu rafinerijama da glatko rade i održavaju kvalitetu proizvoda.Jednosmjerni protok u PFR-u sprječava miješanje unatrag, očuvajući čistoću reaktanata i poboljšava ukupnu učinkovitost.Još jedna prednost PFR-a u petrokemijskoj obradi je njihova sposobnost učinkovitog rukovanja toplinom, što je važno za reakcije rafiniranja visokih temperatura.Održavanjem stalne temperature i tlaka, PFR-ovi pomažu u maksimiziranju prinosa uz smanjenje neželjenih nusproizvoda.Njihov dizajn također ih čini prilagodljivim i za opsežne rafiniranje i specijaliziranu petrokemijsku proizvodnju.Zbog njihove učinkovitosti, pouzdanosti i sposobnosti obrade velikih količina materijala bez prekida, PFR -ovi igraju ulogu u petrokemijskoj industriji, pomažući rafinerijama da ispune globalnu potražnju uz poboljšanje energetske učinkovitosti.

Farmaceutska proizvodnja

Reaktori protoka čepa (PFR) široko se koriste u izradi lijekova, posebno u proizvodnji aktivnih farmaceutskih sastojaka (API).Njihova sposobnost održavanja preciznih reakcijskih uvjeta osigurava da se lijekovi proizvode s velikom čistoćom i dosljednošću.Budući da sve molekule u PFR -u doživljavaju iste reakcijske uvjete, postoji manje varijacija u kvaliteti proizvoda.To je važno u farmaceutskoj industriji, gdje strogi propisi zahtijevaju dosljednu i kvalitetnu proizvodnju lijekova.Smanjivanjem stvaranja neželjenih nusproizvoda, PFR-ovi također pomažu u maksimiziranju prinosa, osiguravajući da se skupe sirovine učinkovito koriste.PFR -ovi također poboljšavaju farmaceutsku proizvodnju omogućavajući kontinuiranu proizvodnju umjesto šarže.To smanjuje varijabilnost između različitih proizvodnih proizvoda i povećava učinkovitost.Stalni protok reaktanata u PFRS -u čini ih idealnim za proizvodnju specijalnih lijekova koji zahtijevaju preciznu kontrolu nad vremenima reakcije i uvjeta.PFRS podržavaju moderne proizvodne tehnike poput kontinuirane kemije protoka, što pomaže tvrtkama da smanje otpad i smanje troškove, a istovremeno ispunjavaju stroge standarde kvalitete i sigurnosti.Zbog ovih prednosti, PFR -ovi su važna tehnologija u farmaceutskoj proizvodnji.

Katalitički procesi

Reaktori protoka čepa (PFR) vrlo su učinkoviti u katalitičkim reakcijama, gdje reaktanti moraju imati čak kontakt s katalizatorima za najbolje rezultate.Njihov stalni protok osigurava da reaktanti jednoliko prolaze preko katalitičkih površina, poboljšavajući brzinu reakcije i učinkovitost.To je korisno u industrijskim procesima poput hidrogenacije i oksidacije, gdje precizna kontrola reakcije dovodi do većih prinosa.Budući da PFR -ovi održavaju stabilne uvjete, katalizatori traju duže, smanjujući troškove i poboljšavajući ukupne performanse.Sprječavajući neravnomjerno miješanje, PFR -ovi također smanjuju neželjene nuspojave, čineći ih preferiranim izborom za industrije koje se oslanjaju na katalitičke procese.PFR također pojačavaju katalitičku proizvodnju velikih razmjera optimiziranjem reakcijskih uvjeta i smanjenjem otpada.Njihov dizajn omogućava bolju kontrolu temperature i tlaka, što dovodi do učinkovitijeg upotrebe katalizatora.Ovo je važno za industrije kao što su petrokemikalije, farmaceutski proizvodi i fine kemikalije, gdje čak i mala poboljšanja u učinkovitosti mogu utjecati na troškove i kvalitetu proizvoda.Zbog njihove sposobnosti da maksimiziraju performanse katalizatora uz minimiziranje otpada i potrošnje energije, PFR -ovi igraju ulogu u industrijskim katalitičkim reakcijama.

Primjene okoliša

Reaktori protoka čepa (PFR) važni su u zaštiti okoliša, posebno za smanjenje zagađenja i liječenje industrijskog otpada.Obično se koriste u liječenju dimnih plinova, gdje se štetne emisije poput sumpornog dioksida i dušikovih oksida pretvaraju u sigurnije spojeve.PFR-ovi također igraju ulogu u pročišćavanju otpadnih voda razbijajući opasne kemikalije na manje štetne nusproizvode.Njihov kontinuirani dizajn protoka osigurava učinkovito uklanjanje onečišćujućih tvari, pomažući industrijama da ispune okolišne propise, istovremeno smanjujući operativne troškove.Osim kontrole zagađenja, PFRS podržava održivost poboljšanjem energetske učinkovitosti i smanjenjem otpada.Njihova sposobnost da kontinuirano obrađuju velike količine industrijskog otpada čini ih pouzdanim rješenjem za upravljanje okolišem velikih razmjera.Uključivanjem PFR tehnologije, industrije mogu smanjiti svoj utjecaj na okoliš uz održavanje učinkovite proizvodnje.Kako zabrinutost zbog zagađenja i klimatskih promjena raste, PFR postaju sve vrijedniji alat za industrije koje traže čistija i održivija proizvodna rješenja.

Svestranost u heterogenim i homogenim reakcijama

PFR -ovi mogu podnijeti i heterogene i homogene reakcije, što ih čini vrlo svestranim u kemijskoj sintezi.Korisne su za složene organske sinteze koje zahtijevaju precizno toplinsko upravljanje i rukovanje materijalima. U heterogenim reakcijama, ujednačeni uzorak protoka osigurava čak i kontakt između reaktanata i čvrstih katalizatora, maksimiziranje brzine pretvorbe i selektivnosti proizvoda.U homogenim reakcijama, konzistentno vrijeme boravka održava kinetiku stabilnih reakcija, povećavajući prinos i kvalitetu proizvoda.Ova prilagodljivost čini PFR -ove prikladnim za širok raspon kemijskih procesa, od osnovnih robnih kemikalija do složenih finih kemikalija i lijekova.Njihova precizna kontrola nad reakcijskim uvjetima omogućava sintezu proizvoda visoke čistoće s minimalnim nusproizvodima.

Integral u finoj kemijskoj proizvodnji

PFR -ovi se koriste u proizvodnji finih kemikalija, gdje su potrebni visoka čistoća i specifični reakcijski putevi.Omogućuju preciznu kontrolu nad temperaturom, tlakom i vremenom boravka, osiguravajući dosljednu kvalitetu proizvoda i prinos.Ova je preciznost izvrsna u proizvodnji boja, mirisa, specijalnih premaza i drugih finih kemikalija koje zahtijevaju stroge standarde kvalitete.PFR-ovi minimiziraju stvaranje nusnih proizvoda i pojačavaju selektivnost reakcije, optimiziraju upotrebu sirovina i smanjujući otpad.Njihova skalabilnost također omogućava finim kemijskim proizvođačima da učinkovito prijeđu iz laboratorijske sinteze malih razmjera u industrijsku proizvodnju u punoj mjeri uz održavanje konzistencije proizvoda.

Zaključak

Reaktori protoka čepa su super korisni za upravljanje kemijskim reakcijama s preciznošću.Oni rade tako da sve kreće u jednom smjeru, što pomaže da se više proizvoda izvuče iz iste količine kemikalija i čuva stvari sigurnim i dosljednim.Posebno su dobri za velike industrijske poslove gdje trebate napraviti puno proizvoda bez trošenja materijala ili energije.Međutim, nisu savršeni za svaku situaciju, ponekad se ne miješaju dovoljno dobro za određene reakcije i mogu biti osjetljivi na promjene u materijalima koje koriste.Ali u cjelini, PFR-ovi su izbor za mnoge proizvodne procese jer uravnotežuju učinkovitost s učinkovitošću, održavajući industrije nesmetano i ekonomski.
