Programabilni logički kontroler (PLC): rad, vrste i primjene

Programabilni logički kontroler (PLC) ono je što koristite za automatizaciju strojeva i industrijskih procesa na pouzdan i kontroliran način.U ovom ćete članku naučiti što je PLC, kako radi kroz svoj ciklus skeniranja i kako njegove glavne hardverske komponente funkcioniraju zajedno.Također ćete vidjeti različite vrste PLC-ova, uobičajene programske jezike i kako ulazni i izlazni uređaji povezuju kontroler s opremom.Na kraju ćete jasno razumjeti gdje se koriste PLC-ovi i zašto su važni u sustavima automatizacije.

Katalog

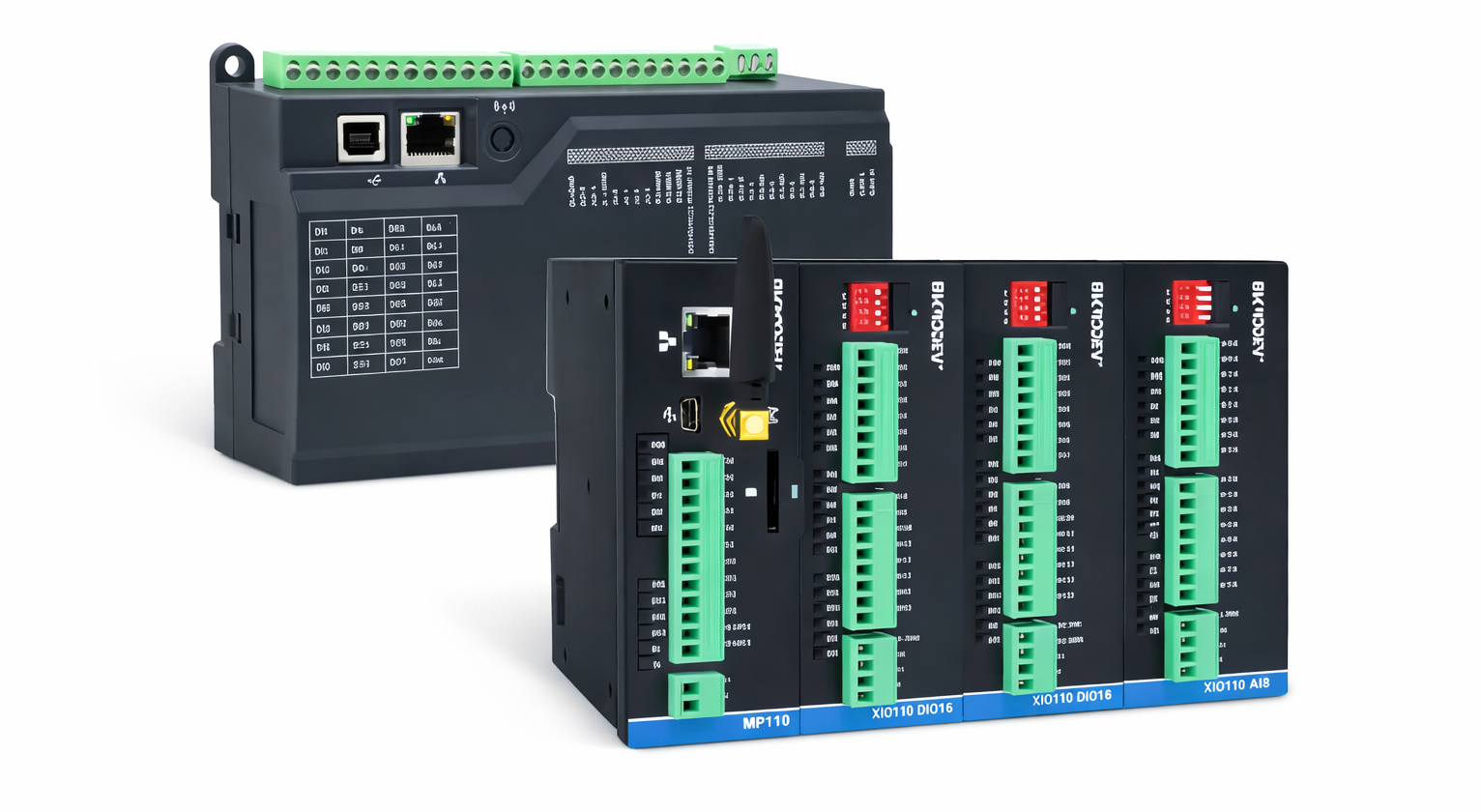

Slika 1. Programabilni logički kontroler (PLC)

Što je programabilni logički kontroler?

Programabilni logički kontroler (PLC) robusni je industrijski upravljački uređaj koji se koristi za automatizaciju strojeva i procesa.Dizajniran je za pouzdano obavljanje zadataka upravljanja u okruženjima s električnim šumovima, vibracijama i promjenama temperature.PLC-ovi su naširoko korišteni jer pružaju stabilnu, ponovljivu kontrolu korištenjem softvera, a ne ožičenih releja.Omogućuju modificiranje ili proširenje sustava automatizacije bez ponovnog ožičenja cijelih ploča.U industrijskoj automatizaciji, PLC-ovi služe kao središnja jedinica za donošenje odluka koja koordinira ulaze i izlaze prema unaprijed definiranoj logici.

Kako radi PLC?

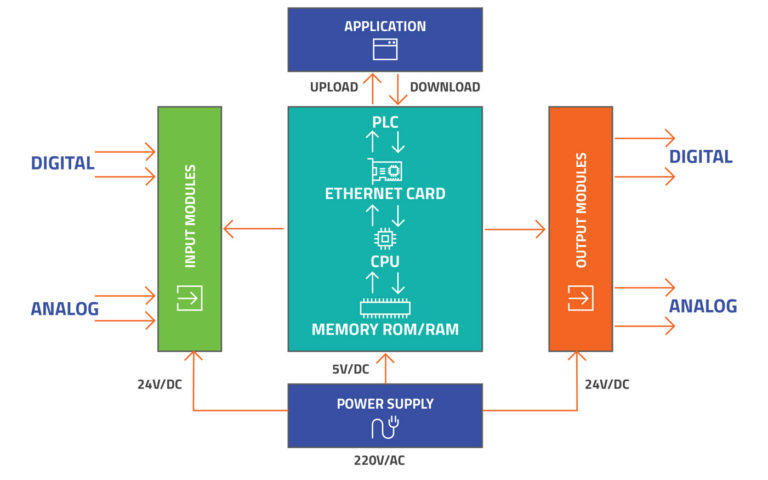

Slika 2. Radni ciklus PLC-a

PLC radi tako što opetovano izvršava jednostavan i predvidljiv radni ciklus koji se naziva ciklus skeniranja.Kao što je prikazano na slici, proces počinje skeniranjem ulaza, gdje PLC očitava trenutni status priključenih signala.Zatim kontroler izvodi program, primjenjujući pohranjenu logiku na ulazna stanja.Nakon što se logika procijeni, PLC vrši ažuriranje izlaza, mijenjajući izlazne signale u skladu s tim.Ovaj slijed radi kontinuirano u petlji, omogućujući PLC-u da brzo odgovori na promjene.Slika ilustrira ovu zatvorenu petlju čitanja, obrade i ažuriranja.Ovaj rad temeljen na ciklusu osigurava stabilnu i vremensku kontrolu u industrijskim sustavima automatizacije.

Komponente PLC sustava

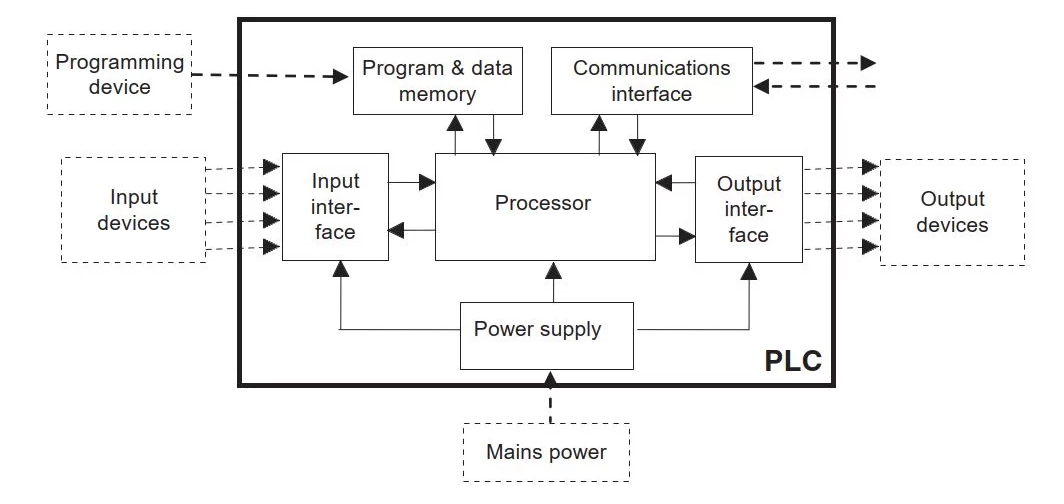

Slika 3. Glavne komponente PLC sustava

• CPU (centralna procesorska jedinica)

CPU je jezgra PLC-a i odgovoran je za obradu kontrolnih instrukcija.Upravlja izvršavanjem logike, unutarnjom koordinacijom i ukupnim radom kontrolera.CPU osigurava dosljedno i determinističko ponašanje tijekom zadataka automatizacije.

• Napajanje

Napajanje pretvara dolaznu električnu energiju u regulirane napone potrebne PLC-u.Osigurava stabilno napajanje svim unutarnjim modulima i štiti sustav od fluktuacija napona.Pouzdana isporuka energije ključna je za neprekidan rad.

• Ulazni moduli

Ulazni moduli primaju signale od vanjskih uređaja i pretvaraju ih u oblik koji PLC može prepoznati.Omogućuju električnu izolaciju i kondicioniranje signala za zaštitu unutarnjih krugova.Ovi moduli djeluju kao sučelje između fizičkog procesa i kontrolera.

• Izlazni moduli

Izlazni moduli šalju upravljačke signale s PLC-a na vanjske uređaje.Oni prevode odluke interne kontrole u električne signale prikladne za terensku opremu.Pravilno rukovanje izlazom osigurava točne i sigurne radnje upravljanja.

• Memorija (program i podaci)

PLC memorija pohranjuje upravljačke programe i sistemske podatke potrebne za rad.Zadržava konfiguracijske informacije i operativne vrijednosti tijekom rada.Memorija osigurava da PLC može dosljedno izvršavati logiku kroz cikluse.

• Komunikacijska sučelja

Komunikacijska sučelja omogućuju PLC-u razmjenu podataka s vanjskim sustavima.Podržavaju integraciju s drugim kontrolerima, sustavima za nadzor i uređajima za programiranje.Ova sučelja omogućuju koordiniranu automatizaciju u većim sustavima.

Vrste PLC-ova

Kompaktni PLC-ovi

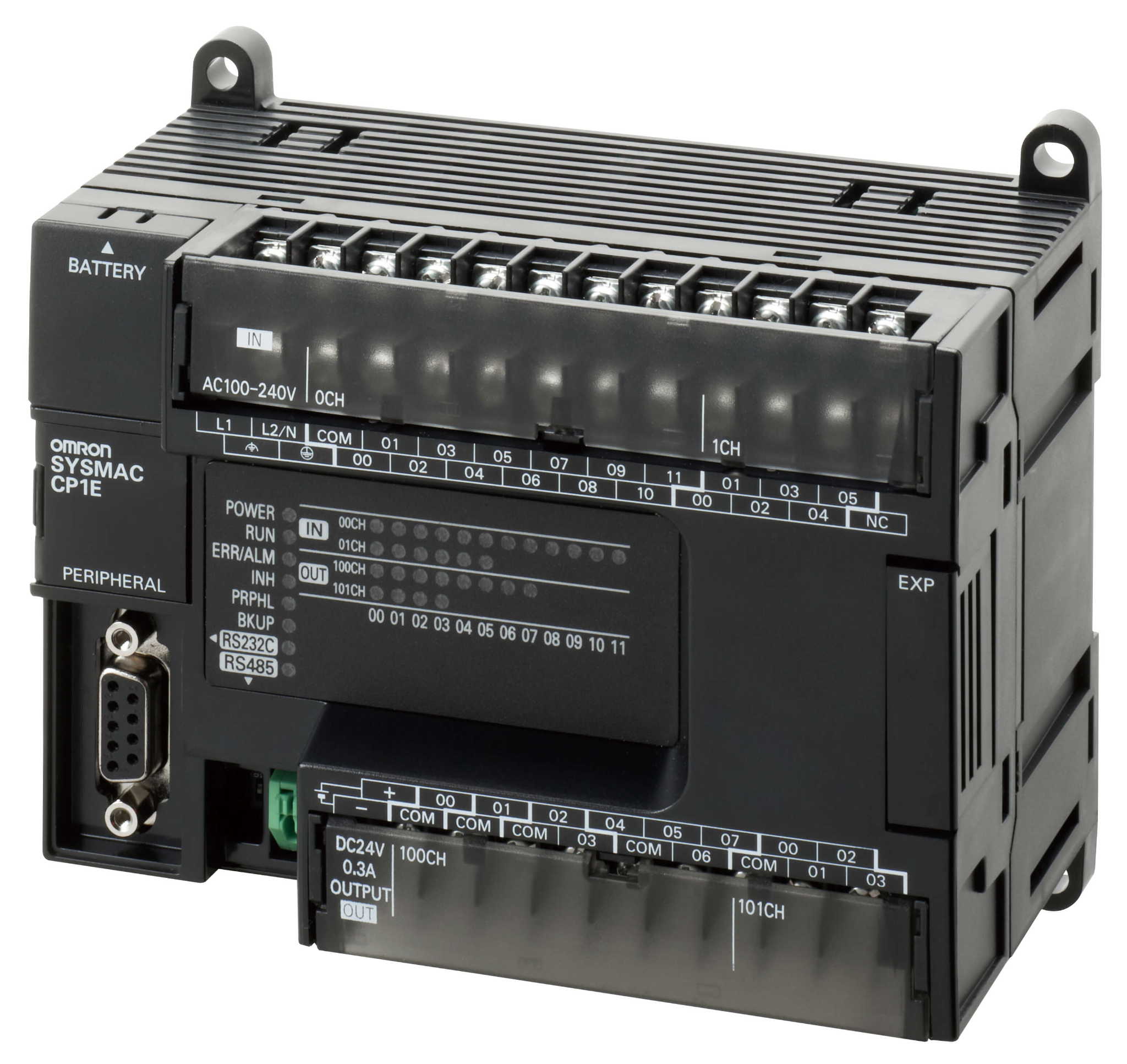

Slika 4. Kompaktni PLC

Kompaktni PLC je samostalni kontroler s fiksnim ulazima, izlazima i funkcijama obrade u jednoj jedinici.Dizajniran je za male zadatke automatizacije gdje su prostor i troškovi ograničeni.Slika prikazuje kako su sve upravljačke funkcije integrirane u jedno kućište.Kompaktni PLC-ovi se lako instaliraju i zahtijevaju minimalno ožičenje.Obično se koriste u jednostavnim upravljačkim pločama i samostalnim strojevima.Njihov fiksni dizajn čini ih prikladnima za aplikacije sa stabilnim i dobro definiranim zahtjevima.Kompaktni PLC-ovi pružaju pouzdanu kontrolu bez potrebe za proširenjem sustava.

Modularni PLC-ovi

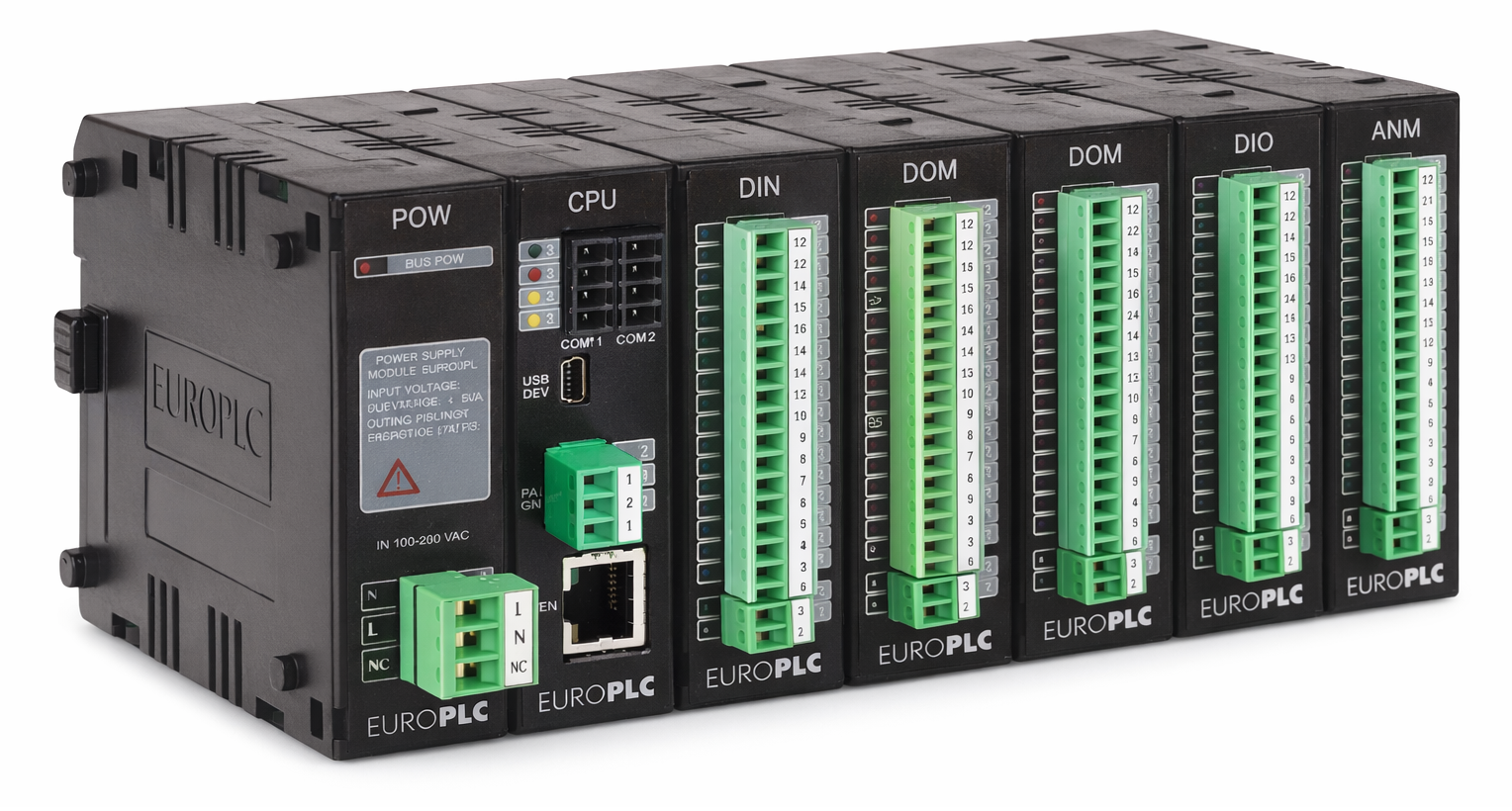

Slika 5. Modularni PLC

Modularni PLC sastoji se od zasebnih modula spojenih na središnji kontroler.Svaki modul obavlja određenu funkciju, kao što je obrada ili rukovanje signalom.Slika ilustrira kako su moduli raspoređeni jedan pored drugog kako bi formirali potpuni sustav.Modularni PLC-ovi omogućuju dodavanje ili uklanjanje modula kako se zahtjevi sustava mijenjaju.Ova fleksibilnost ih čini prikladnima za srednje do velike sustave automatizacije.Proširenje se može izvesti bez zamjene cijelog regulatora.Modularni PLC-ovi podržavaju skalabilna i prilagodljiva upravljačka rješenja.

PLC-ovi montirani u stalak

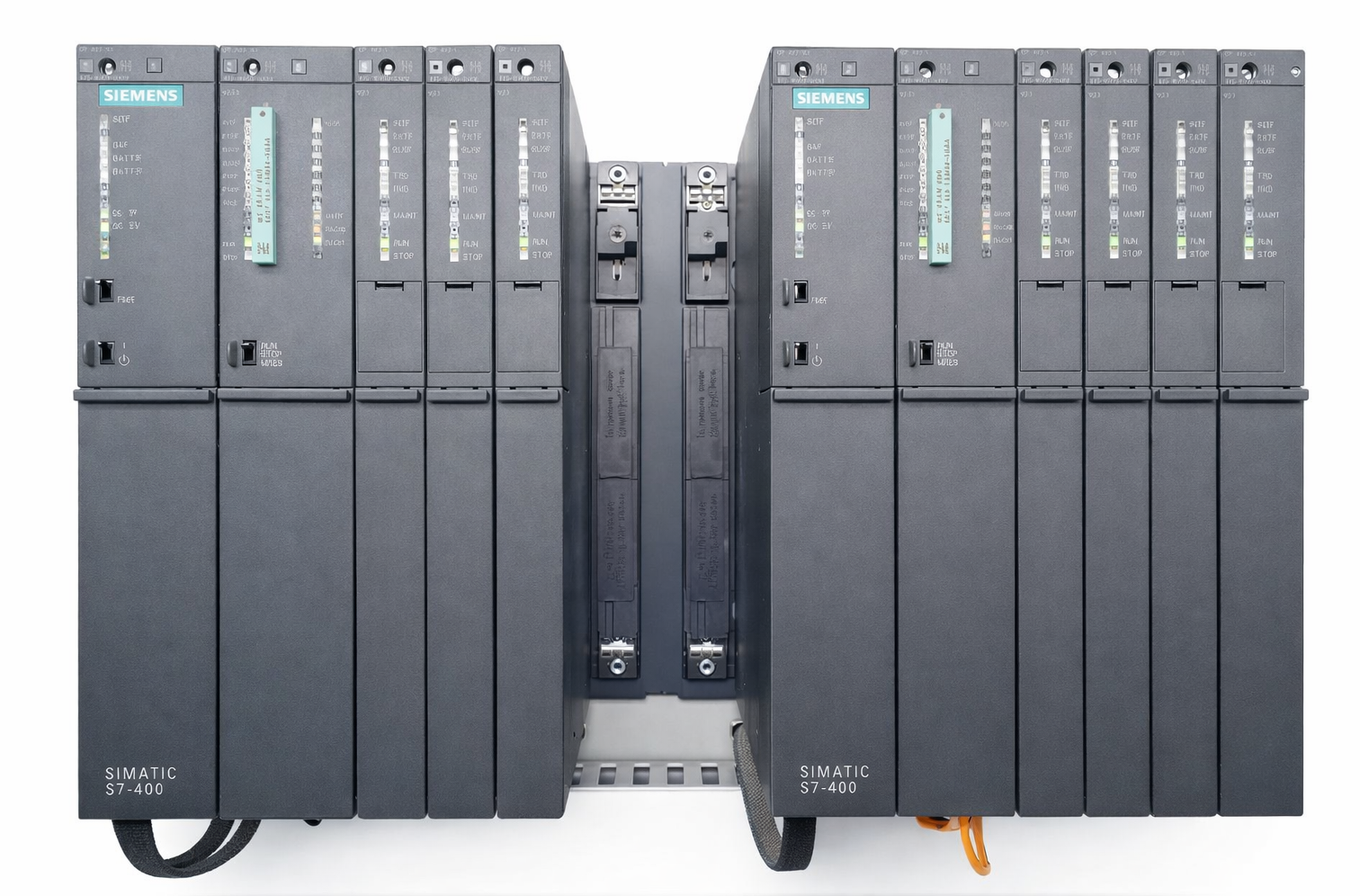

Slika 6. PLC montiran u stalak

PLC montiran u stalak je kontroler velikog kapaciteta dizajniran za velike upravljačke sustave.Koristi namjenski stalak za držanje više funkcionalnih modula u organiziranoj strukturi.Slika prikazuje module ugrađene u zajedničku stražnju ploču unutar stalka.PLC-ovi montirani u stalak podržavaju velik broj signala i složene konfiguracije.Izgrađeni su za sustave koji zahtijevaju visoku pouzdanost i dugotrajan rad.Ova struktura omogućuje jednostavno održavanje i zamjenu modula.PLC-ovi koji se montiraju u stalak prikladni su za zahtjevna automatizirana okruženja.

Sigurnosni PLC-ovi

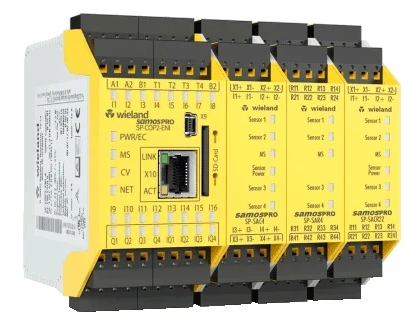

Slika 7. Sigurnosni PLC

Sigurnosni PLC je specijalizirani kontroler dizajniran za upravljanje sigurnosnim kontrolnim funkcijama.Radi odvojeno od standardne upravljačke logike kako bi se osigurao pouzdani sigurnosni rad.Na slici su istaknuti namjenski sigurnosni moduli i veze koje se koriste za zadatke zaštite.Sigurnosni PLC-ovi prate signale i održavaju sigurna stanja sustava kada se pojave nenormalni uvjeti.Izgrađeni su sa značajkama redundantnosti i otkrivanja grešaka.Sigurnosni PLC-ovi osiguravaju kontrolirane i predvidljive reakcije u sustavima kritičnim za sigurnost.

PLC programski jezici

Ljestvičasta logika (LD)

Ladder Logic (LD) je grafički PLC programski jezik modeliran prema tradicionalnim relejnim kontrolnim krugovima.Predstavlja upravljačku logiku pomoću prečki raspoređenih između dvije okomite tračnice, slično dijagramima električnih ljestava.Kontakti i zavojnice koriste se za izražavanje logičkih uvjeta i kontrolnih radnji na vizualni način.Ova struktura čini kontrolne odnose lakim za prepoznavanje i praćenje.Ljestvičasta logika jasno pokazuje kako se logični uvjeti kombiniraju da bi se oblikovale kontrolne odluke.Zbog svog poznatog rasporeda, lako ga je čitati čak i početnicima.LD se naširoko koristi za stvaranje jasne i održive upravljačke logike PLC-a.

Funkcijski blok dijagram (FBD)

Funkcijski blok dijagram (FBD) je PLC programski jezik baziran na blokovima koji se koristi za vizualni prikaz upravljačkih funkcija.Organizira upravljačku logiku u funkcionalne blokove povezane signalnim linijama.Svaki blok izvodi određenu operaciju kao što je logička obrada, usporedba ili manipulacija signalom.Veze između blokova pokazuju kako podaci teku kroz upravljačku logiku.Ova vizualna struktura pomaže pojednostaviti složene kontrolne odnose.FBD je vrlo prikladan za predstavljanje logičkih i kontinuiranih kontrolnih funkcija.Omogućuje jasan i strukturiran način za izradu PLC programa.

Strukturirani tekst (ST)

Structured Text (ST) je tekstualni PLC programski jezik visoke razine.Opisuje upravljačku logiku pomoću čitljivih izjava raspoređenih u strukturiranom formatu.Ovaj pristup omogućuje jasno izražavanje složenih uvjeta i izračuna.Strukturirani tekst koristan je kada kontrolna logika zahtijeva precizne matematičke ili logičke izraze.Pisani format pomaže organizirati logiku u čistom i logičnom redoslijedu.Obično se koristi u naprednim kontrolnim aplikacijama i aplikacijama koje se temelje na podacima.

Popis uputa (IL)

Instruction List (IL) je PLC programski jezik niske razine temeljen na kratkim tekstualnim naredbama.Predstavlja upravljačku logiku kao slijed instrukcija koje se izvode definiranim redoslijedom.Svaka instrukcija izvodi određenu operaciju nad kontrolnim podacima.Ovaj je format kompaktan i usko usklađen s načinom na koji se upravljačke upute interno obrađuju.IL pruža izravan i strukturiran način izražavanja osnovne upravljačke logike.Pomaže u ilustriranju tijeka pojedinačnih kontrolnih operacija.Popisi uputa usmjereni su na koncizan i uredan prikaz logike.

Sekvencijalni funkcionalni dijagram (SFC)

Sekvencijalna funkcionalna shema (SFC) je PLC programski jezik koji se koristi za organiziranje upravljačke logike u sekvencijalne korake.Predstavlja procese kao niz definiranih faza povezanih prijelazima.Svaki korak definira specifično radno stanje unutar kontrolne sekvence.Prijelazi označavaju uvjete potrebne za prijelaz s jednog koraka na sljedeći.Ova struktura čini cjelokupni tok procesa lakšim za razumijevanje.SFC je idealan za organizaciju sekvenci upravljanja u više koraka.Pomaže pojednostaviti strukturu složene logike upravljanja procesom.

PLC ulazni i izlazni uređaji

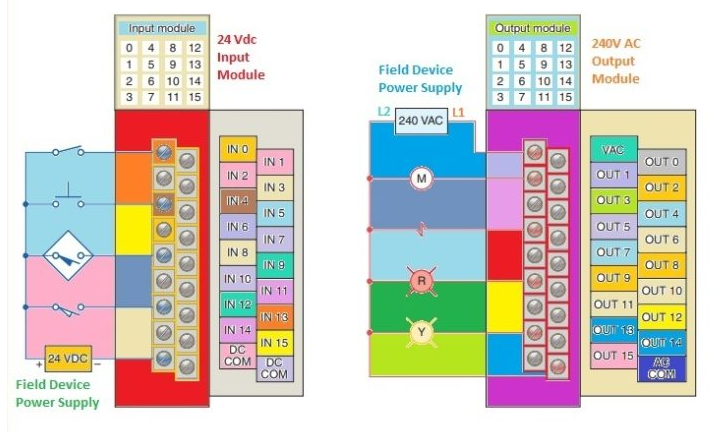

Slika 8. PLC ulazni i izlazni uređaji

PLC ulazni i izlazni uređaji su vanjske komponente koje povezuju kontroler s fizičkim procesom.Ulazni uređaji šalju signale s polja u PLC, dok izlazni uređaji primaju upravljačke signale iz PLC-a.Kao što je prikazano na slici, ulazni uređaji uključuju senzore i prekidače koji otkrivaju fizičke uvjete.Izlazni uređaji uključuju aktuatore, indikatore i motore koji izvode akcije.Dijagram ilustrira kako se signali polja usmjeravaju između uređaja i kontrolera.Ova interakcija omogućuje PLC-u da nadzire i utječe na proces.Ulazni i izlazni uređaji čine komunikacijsku vezu između logike automatizacije i opreme.

Prednosti korištenja PLC-a

PLC-ovi nude nekoliko ključnih prednosti koje ih čine idealnim za industrijsku automatizaciju.

• Visoka pouzdanost i stabilan rad u teškim uvjetima

• Fleksibilna upravljačka logika koja se može modificirati pomoću softvera

• Smanjeno ožičenje u usporedbi s relejnim sustavima upravljanja

• Brže rješavanje problema putem dijagnostičkih značajki

• Jednostavna skalabilnost za podršku proširenju sustava

Primjene PLC-a

1. Proizvodne i montažne linije

PLC-ovi upravljaju transporterima, strojevima i automatiziranim radnim stanicama.Oni osiguravaju sinkroniziran rad i dosljednu proizvodnju.Njihova pouzdanost podržava kontinuirane proizvodne procese.

2. Procesne industrije

U procesnim postrojenjima, PLC-ovi upravljaju varijablama kao što su razina, protok i temperatura.Pomažu u održavanju stabilnih radnih uvjeta.Ova kontrola poboljšava konzistentnost proizvoda i sigurnost procesa.

3. Sustavi automatizacije zgrada

PLC-ovi se koriste za upravljanje sustavima rasvjete, ventilacije i pristupa.Omogućuju centralizirani nadzor rada zgrade.To poboljšava energetsku učinkovitost i koordinaciju sustava.

4. Energetski i komunalni sustavi

PLC nadzire i upravlja električnom i komunalnom opremom.Podržavaju pouzdan rad podstanica i postrojenja za pročišćavanje.Njihov brzi odziv poboljšava stabilnost sustava.

5. Promet i infrastruktura

PLC-ovi upravljaju signalizacijom, nadzorom i pomoćnim sustavima.Oni pomažu u održavanju sigurnog i predvidljivog rada.To podržava pouzdanost infrastrukture velikih razmjera.

PLC vs SCADA vs DCS

Parametar	PLC	SCADA	DCS
Primarna uloga	Izravna kontrola	Praćenje i nadzor	Distribuirano upravljanje procesima
Razina sustava	Razina polja	Nadzorna razina	Razina procesa
Kontrola izvršenja	da	br	da
Arhitektura sustava	Centralizirano	Centralizirani nadzor	Distribuirano
Tipični opseg kontrole	Stroj ili ćelija	Pogled na cijelu biljku	Procesne jedinice
Rukovanje podacima	Kontrolni podaci	Podaci velikih razmjera	Kontrola i podaci
Korisničko sučelje	Minimalno	Grafički HMI	Integrirani HMI
Složenost sustava	Niska do srednja	srednje	visoko
Ovisnost o mreži	Niska	visoko	visoko
Podrška za redundantnost	ograničeno	Temeljen na softveru	Ugrađeni
Metoda proširenja	Modularni I/O	Skaliranje softvera	Distribuirani čvorovi
Fokus konfiguracije	Logička kontrola	Vizualizacija	Koordinacija procesa
Fokus na održavanju	Hardverska logika	Softver i podaci	U cijelom sustavu
Integracijska uloga	Kontrolni čvor	Nadzorni sloj	Sustav kontrole jezgre

Zaključak

PLC-ovi rade tako što kontinuirano čitaju ulaze, obrađuju logiku i ažuriraju izlaze kako bi kontrolirali strojeve točno i dosljedno.Njihova hardverska struktura, fleksibilni tipovi kontrolera i standardizirani programski jezici omogućuju vam da dizajnirate sustave za male i velike zadatke automatizacije.Povezivanjem senzora i aktuatora s upravljačkom logikom, PLC vam daje izravnu kontrolu nad procesima.Njihova pouzdanost, fleksibilnost i široka upotreba u raznim industrijama čine ih temeljnom tehnologijom u industrijskoj automatizaciji.
