Objašnjenje prekidača s gumbom za jednostavno učenje

Prekidači s gumbima omogućuju vam jednostavno upravljanje električnim krugovima jednostavnim pritiskom.U ovom ćete članku naučiti što je prekidač s gumbom, kako radi i koji su njegovi glavni dijelovi.Također ćete razumjeti različite tipove na temelju rada, konfiguracije kontakta te motke i bacanja.Osim toga, vidjet ćete gdje se koriste, kakvi su u usporedbi s drugim prekidačima i kako odabrati pravi.

Katalog

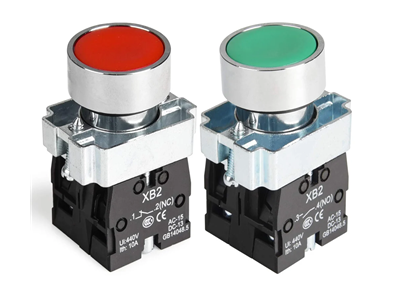

Slika 1. Prekidač s gumbom

Što je prekidač s tipkama?

Prekidač s gumbom jednostavan je električni uređaj koji se koristi za ručno upravljanje krugom pritiskom na gumb.Obično se nalazi u upravljačkim pločama, strojevima i elektroničkim uređajima gdje je potreban brz korisnički unos.Ova vrsta prekidača omogućuje korisniku pokretanje, zaustavljanje ili pokretanje radnje jednim pritiskom.Dizajniran je za jednostavan rad i pouzdan rad u sustavima male i velike snage.

Prekidači s gumbima naširoko se koriste jer pružaju izravnu i intuitivnu kontrolu.Često se postavljaju na panele ili opremu radi praktičnog pristupa.Ovi prekidači dostupni su u različitim veličinama, oblicima i materijalima ovisno o primjeni.Njihova glavna svrha je osigurati brz i učinkovit način upravljanja električnim funkcijama bez složenih mehanizama.

Princip rada prekidača s gumbom

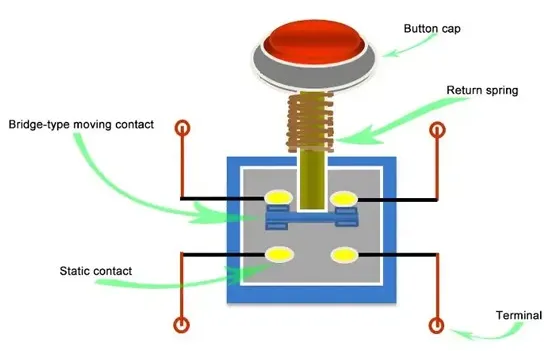

Slika 2. Radni mehanizam

Prekidač s gumbom radi mijenjanjem stanja električnog kruga kada se gumb pritisne.Kada se ne primijeni sila, strujni krug ostaje u zadanom stanju, otvoren ili zatvoren, ovisno o dizajnu.Pritiskom na gumb djeluje sila na unutarnji mehanizam, što uzrokuje pomicanje električnih kontakata.Ovo kretanje omogućuje protok struje ili ga trenutačno zaustavlja.

Kad se tipka otpusti, sklopka se vraća u prvobitno stanje, vraćajući krug u zadano stanje.Ovaj brzi prijelaz osigurava pouzdanu kontrolu električnih signala u stvarnom vremenu.Promjena položaja kontakta izravno utječe na protok struje, čineći sklopku kontrolnom točkom u krugu.Ova jednostavna radnja čini prekidače s gumbima učinkovitima za precizne i ponovljene operacije.

Komponente prekidača s tipkama

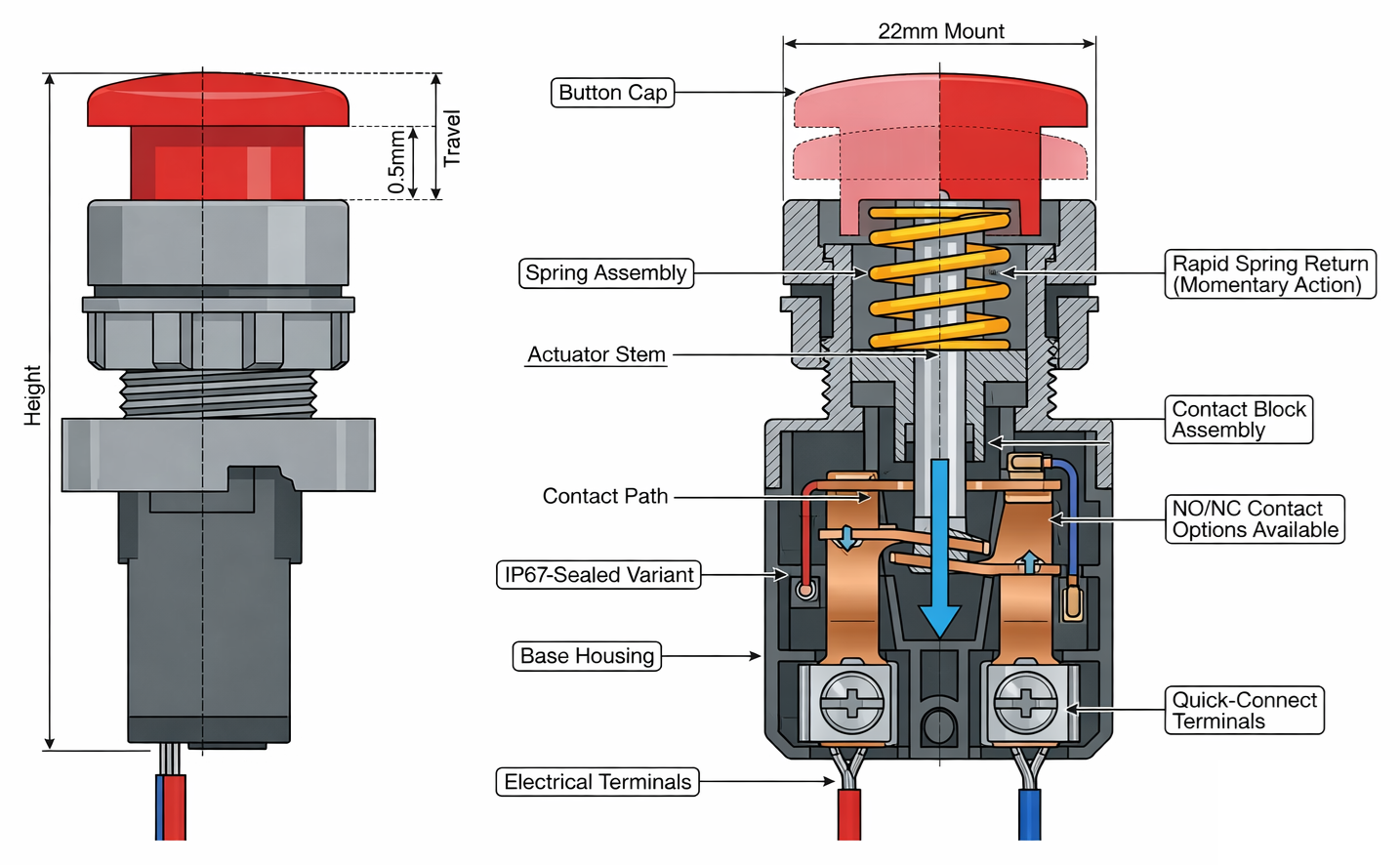

Slika 3. Unutarnja struktura tipkala

• Poklopac gumba (aktuator)

Poklopac gumba je vidljivi dio koji se pritiska za upravljanje prekidačem.Dizajniran je za lakši kontakt i može doći u različitim bojama i oblicima za prepoznavanje.Aktuator prenosi primijenjenu silu na unutarnji mehanizam.Njegov dizajn osigurava glatko i dosljedno pritiskanje tijekom višekratne uporabe.

• Povratak Spring

Povratna opruga odgovorna je za vraćanje gumba u prvobitni položaj nakon pritiska.Pohranjuje mehaničku energiju kada se stisne i otpušta je kada se sila ukloni.To osigurava brz i pouzdan reset prekidača.Opruga također pomaže u održavanju dosljedne taktilne povratne informacije tijekom rada.

• Pokretni kontakt (kontakt mosta)

Pokretni kontakt mijenja položaj kada se pritisne gumb.Spaja ili odspaja električni put unutar prekidača.Ovaj je dio dizajniran za izdržljivost kako bi podnio ponovljene cikluse kontakta.Njegovo kretanje izravno određuje hoće li struja teći kroz krug.

• Statički kontakt

Statički kontakt ostaje fiksiran unutar prekidača i služi kao spojna točka za pokretni kontakt.Formira električni put kada ga dodirne pokretni kontakt.Ti su kontakti obično izrađeni od vodljivih materijala za učinkovit prijenos struje.Njihov stabilan položaj osigurava dosljednu izvedbu prebacivanja.

• Montaža kontaktnog bloka

Kontaktni blok sadrži kontaktni sustav i podržava pravilno poravnanje.Osigurava da se pokretni i statični kontakti ispravno susreću tijekom rada.Ova struktura pomaže u održavanju električne pouzdanosti i smanjuje trošenje.Također omogućuje modularnu zamjenu u nekim dizajnima prekidača.

• Stezaljke (električne veze)

Stezaljke su vanjske spojne točke na koje se spajaju žice.Omogućuju integraciju prekidača u električni krug.To mogu biti vijčani, lemljeni ili brzo spojni terminali.Odgovarajući dizajn terminala osigurava sigurne i stabilne električne veze.

• Kućište (tijelo/baza)

Kućište obuhvaća sve unutarnje komponente i pruža mehaničku zaštitu.Obično je izrađen od izdržljive plastike ili metala.Kućište također podržava montažu na ploče ili kućišta.Štiti unutarnje dijelove od prašine, vlage i mehaničkih oštećenja.

Vrste prekidača s tipkama

Na temelju operacije

1. Trenutačni prekidač s gumbom

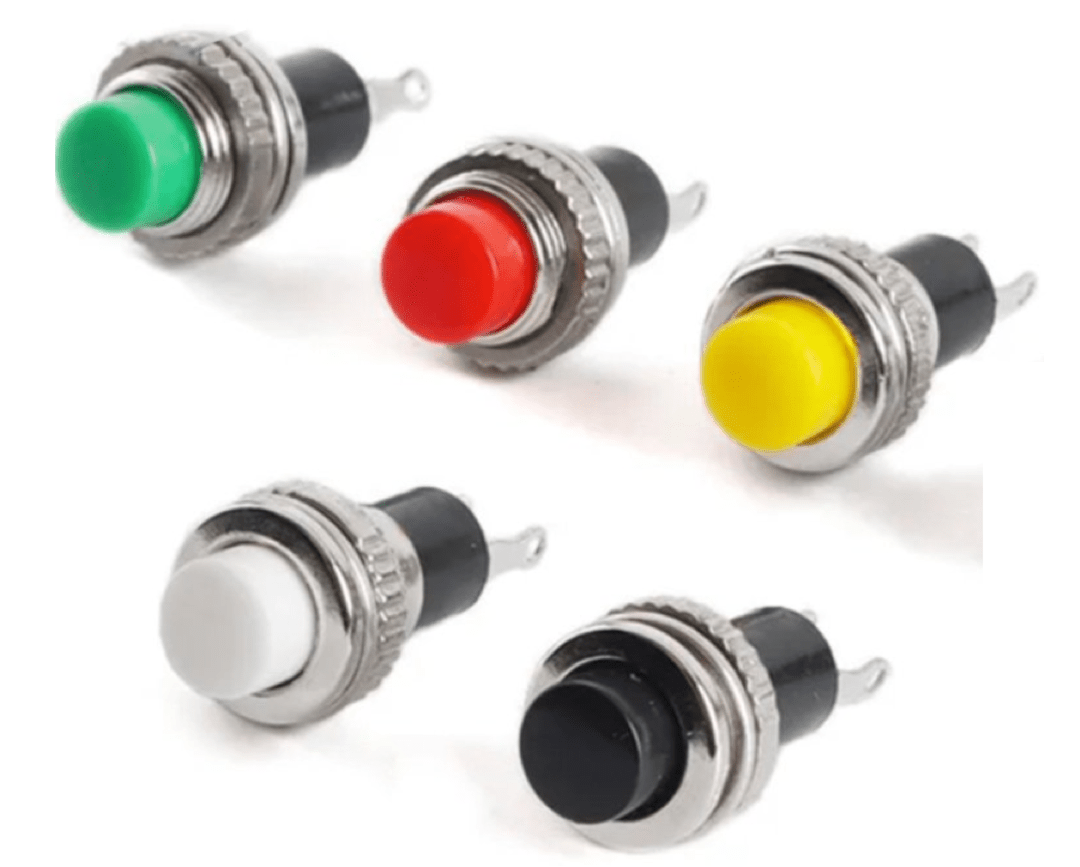

Slika 4. Primjer trenutnog prekidača

Prekidač s trenutnim gumbom tip je prekidača koji ostaje aktivan samo dok je pritisnut.Nakon što se pritisak ukloni, automatski se vraća u prvobitno stanje.Ovo se ponašanje obično koristi u aplikacijama koje zahtijevaju privremenu aktivaciju, kao što su zvona na vratima ili kontrolni signali.Brzo povratno djelovanje osigurava preciznu i kratkotrajnu kontrolu.

Ovi prekidači su dizajnirani za trenutni odgovor tijekom rada.Pritiskom se pokreće promjena, a otpuštanjem radnja se trenutno zaustavlja.To ih čini prikladnima za sustave gdje nije potrebna kontinuirana aktivacija.Njihov jednostavan rad i brzo resetiranje čine ih naširoko korištenim u upravljačkim pločama i elektroničkim uređajima.

2. Prekidač s gumbom za zaključavanje (u održavanju).

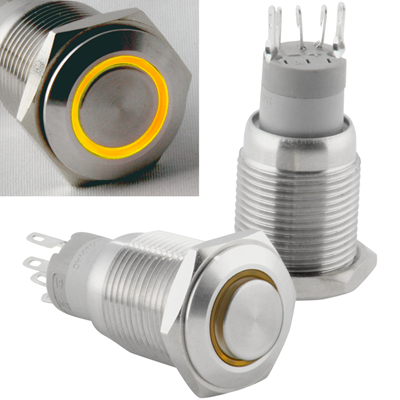

Slika 5. Primjer prekidača za zaključavanje

Prekidač s gumbom za zaključavanje tip je prekidača koji ostaje u svom zadnjem položaju nakon pritiska.Kad se tipka pritisne jednom, ostaje aktivna sve dok se ponovno ne pritisne kako bi se promijenilo stanje.To omogućuje prekidaču da zadrži svoju funkciju bez stalnog pritiska.Obično se koristi za kontrolu uključivanja/isključivanja u električnim sustavima.

Ova vrsta prekidača pruža stabilan rad za aplikacije koje zahtijevaju konstantno stanje.Korisnik ne mora držati tipku da bi krug ostao aktivan.Ponovnim pritiskom vraćate stanje unatrag, što olakšava upravljanje uređajima.Njegovo održavano ponašanje korisno je u kontroli snage i radu opreme.

Na temelju konfiguracije kontakata

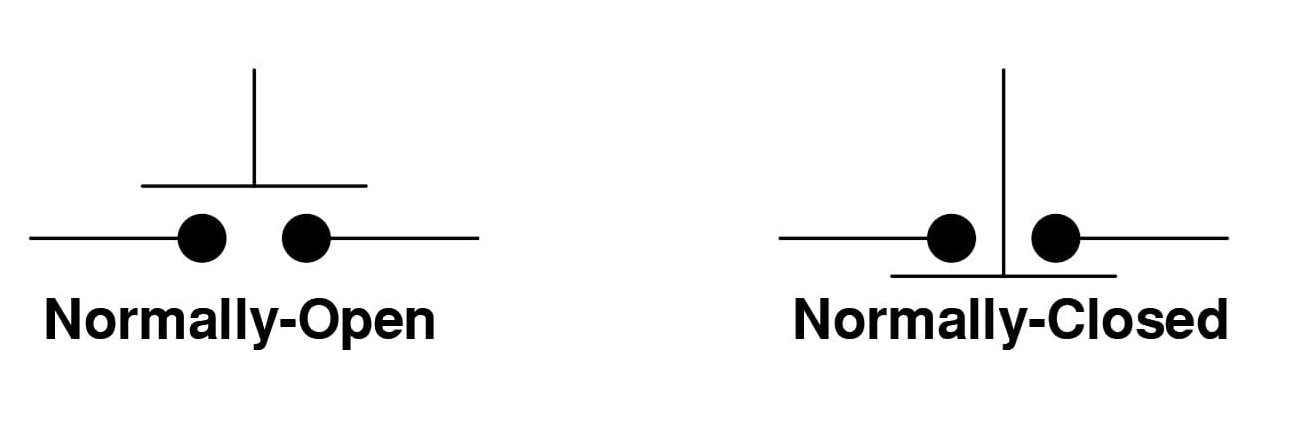

Slika 6. NO vs NC dijagram

1. Normalno otvoren (NO)

Normalno otvoreni prekidač tipke je tip prekidača gdje je krug otvoren u svom zadanom stanju.To znači da struja ne teče dok se ne pritisne tipka.Kada se tipka pritisne, kontakti se zatvaraju i dopuštaju struji da prođe kroz krug.Nakon otpuštanja, krug se vraća u svoje otvoreno stanje.

Ova vrsta konfiguracije obično se koristi u sustavima upravljanja koji zahtijevaju aktivaciju samo kada je to potrebno.Osigurava da krug ostane neaktivan osim ako ga ne aktivira korisnik.Ponašanje je jasno prikazano na tipičnim kontaktnim dijagramima gdje se razmak zatvara tijekom rada.Naširoko se koristi u gumbima za pokretanje i signalnim ulazima.

2. Normalno zatvoren (NC)

Normalno zatvoreni prekidač tipke je tip prekidača gdje je krug zatvoren u zadanom stanju.To omogućuje kontinuirani protok struje kada tipka nije pritisnuta.Pritiskom na tipku otvara se strujni krug i prekida protok struje.Otpuštanje gumba vraća stanje zatvorenog kruga.

Ova se konfiguracija obično koristi u sigurnosnim sustavima i funkcijama zaustavljanja u nuždi.Osigurava da krug ostane aktivan osim ako se namjerno ne prekine.Promjena stanja kontakta jasno je prikazana na standardnim dijagramima tijekom rada.Koristan je u primjenama gdje je za zaštitu potreban prekid struje.

Na temelju Pole and Throw

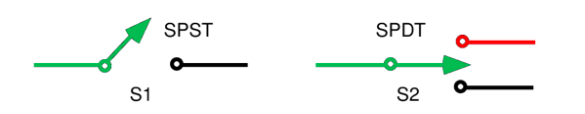

Slika 7. SPST i SPDT dijagram

SPST i SPDT su konfiguracije jednopolnih sklopki koje upravljaju jednim električnim krugom.SPST (Single Pole Single Throw) sklopka ima jedan ulaz i jedan izlaz, što omogućuje jednostavno uključivanje/isključivanje.Djeluje kao osnovni prekidač koji povezuje ili odspaja krug.To ga čini prikladnim za jednostavne zadatke prebacivanja.

SPDT (Single Pole Double Throw) sklopka također kontrolira jedan krug, ali pruža dva moguća izlazna puta.Omogućuje usmjeravanje struje na jedan od dva priključka.To ga čini korisnim za odabir između dva različita kruga ili načina rada.Dijagram obično prikazuje prebacivanje jednog ulaza između dva izlaza.

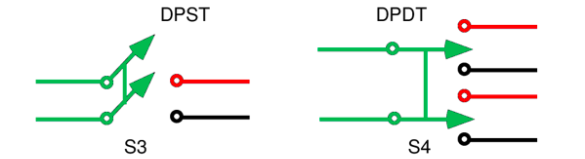

Slika 8. DPST i DPDT dijagram

DPST i DPDT su dvopolne konfiguracije prekidača dizajnirane za upravljanje više krugova u isto vrijeme.DPST (Double Pole Single Throw) sklopka može kontrolirati dva odvojena strujna kruga istovremeno jednim djelovanjem.Omogućuje da se oba kruga zajedno uključe ili isključe.Ovo je korisno u aplikacijama koje zahtijevaju sinkroniziranu kontrolu.

DPDT (Double Pole Double Throw) sklopka kontrolira dva strujna kruga i osigurava dvije staze prebacivanja za svaki.Omogućuje složenije prebacivanje preusmjeravanjem struje na više načina.Ova se konfiguracija obično koristi u krugovima za reverziranje i naprednim sustavima upravljanja.Dijagram tipično prikazuje dva pola koji se prebacuju između dva skupa izlaza.

Prednosti i nedostaci prekidača s tipkama

Prednosti prekidača s tipkama

• Jednostavan i lagan za rukovanje

• Brzo vrijeme odziva

• Kompaktan dizajn koji štedi prostor

• Pouzdan za višekratnu upotrebu

• Dostupan u mnogim veličinama i stilovima

• Prikladno za sustave male i velike snage

Ograničenja prekidača s tipkama

• Ograničena kontrola u usporedbi sa složenim prekidačima

• Mehaničko trošenje tijekom vremena

• Zahtijeva fizičku interakciju

• Možda će trebati zaštita u teškim uvjetima

• Nije idealno za kontinuirano prebacivanje bez pomoćnih krugova

Primjena prekidača s tipkama

1. Industrijske upravljačke ploče

Prekidači s gumbima obično se koriste u industrijskim strojevima za funkcije pokretanja, zaustavljanja i resetiranja.Pružaju brzu i izravnu kontrolu operatera koji rukuju opremom.Njihovo jasno označavanje i kodiranje bojama poboljšavaju sigurnost i učinkovitost.Ovi prekidači su dobri za pouzdan rad stroja.

2. Potrošačka elektronika

Mnogi svakodnevni uređaji kao što su uređaji i gadgeti koriste prekidače s gumbima za korisnički unos.Omogućuju jednostavno upravljanje funkcijama bez složenih sučelja.Njihova kompaktna veličina čini ih prikladnima za male elektroničke uređaje.Poboljšavaju upotrebljivost i praktičnost.

3. Automobilski sustavi

Gumbi se koriste u vozilima za funkcije poput pokretanja motora, aktiviranja sirene i upravljačkih sustava.Omogućuju brz pristup bitnim operacijama tijekom vožnje.Njihova izdržljivost osigurava pouzdan rad u različitim uvjetima.Ovi prekidači povećavaju kontrolu i udobnost vozača.

4. Medicinska oprema

Medicinski uređaji koriste prekidače s gumbima za precizne i kontrolirane operacije.Omogućuju sigurno i učinkovito upravljanje opremom.Njihovo reagiranje važno je u različitim situacijama.Čisti i zatvoreni dizajni često se koriste za higijenu.

5. Sustavi kućne automatizacije

Gumbi se koriste u sustavima pametne kuće za rasvjetu, sigurnost i kontrolu uređaja.Oni pružaju jednostavno sučelje za kontrolu automatiziranih značajki.Njihova integracija s elektroničkim sustavima čini ih svestranim.Poboljšavaju udobnost u modernim domovima.

6. Kontrolni i instrumentacijski sustavi

U sustavima mjerenja i upravljanja, tipke se koriste za pokretanje funkcija i podešavanje postavki.Omogućuju točan ručni unos za kontrolu sustava.Njihova pouzdanost osigurava dosljednu izvedbu u osjetljivim aplikacijama.Ovi se prekidači naširoko koriste u postavkama za testiranje i nadzor.

Prekidač s tipkama vs preklopni prekidač vs preklopni prekidač

Značajka	Push Button Prebacite	Prekidač	Prekidač na preklop
Aktivacijska sila	1,5–5 N tipično	2–6 N tipično	2–5 N tipično
Udaljenost putovanja	0,5–3 mm	2–6 mm	1,5–4 mm
Vrsta operacije	Trenutačno ili zatvaranje	Samo održavan	Samo održavan
Električni život	100 000–1 000 000 ciklusi	50 000–200 000 ciklusi	50.000–150.000 ciklusi
Mehanički život	Do 1.000.000+ preše	100.000–500.000 preklopnici	100.000–300.000 preše
Ocjene kontakata	0,1 A–10 A (nisko do srednje)	3A–20A (srednje visoko)	6A–20A (srednje visoko)
Montažna rupa Veličina	8 mm, 12 mm, 16 mm, 22 mm	Tipično 6 mm–12 mm	20 mm–30 mm pravokutni izrez
Debljina ploče	1–6 mm	1–5 mm	1–4 mm
Brzina prebacivanja	<10 ms odgovor	10–20 ms	10–20 ms
kontakt Otpornost	≤50 mΩ tipično	≤20 mΩ tipično	≤20 mΩ tipično
Ocjena brtvljenja	Do IP67/IP68 dostupan	Tipično IP40–IP65	Tipično IP40–IP65
Osvjetljenje Opcija	Uobičajeno (LED prsten/indikator)	ograničeno	Uobičajeno (pozadinsko osvjetljenje vrste)
Vrste terminala	Lemljenje, vijak, brzo spajanje	Lemljenje, vijak	Brzo povezivanje, oštrica
Radna temperatura	-25°C do +85°C tipičan	-20°C do +85°C	-20°C do +85°C

Zaključak

Prekidači s gumbima nude pouzdan i jednostavan način upravljanja električnim krugovima jednostavnim ručnim unosom.Njihov se rad temelji na osnovnom kretanju kontakta, podržanom dobro definiranim unutarnjim komponentama i raznim konfiguracijama kao što su trenutni, zakočeni, NO/NC te različite vrste polova i izbacivanja.Naširoko se koriste u raznim industrijama zbog svoje brze reakcije, kompaktnog dizajna i svestranosti, unatoč nekim ograničenjima poput mehaničkog trošenja.Odabir pravog prekidača ovisi o električnim ocjenama, vrsti rada, okruženju i kvaliteti izrade kako bi se osigurala ispravna izvedba i dugoročna pouzdanost.
